ESP8266-01SWIFI模块运用实例

一.认识ESP8266-01SWIFI模块

ESP8266-01SWIFI模块是一款由乐鑫信息科技（Espressif Systems）生产的低成本、高性能的Wi-Fi模块。它基于ESP8266芯片，集成了802.11b/g/n协议栈和TCP/IP协议栈，具备完整的Wi-Fi和网络功能。该模块能够让用户通过串口与其通信，进而将设备连接到无线网络中。此模块支持多种工作模式，如STA（Station，站点模式）、AP（Access Point，接入点模式）以及STA-AP共存模式等。在STA模式下，模块作为客户端连接到Wi-Fi网络；在AP模式下，模块作为服务器，提供Wi-Fi热点供其他设备连接；STA-AP共存模式下，模块可以同时作为客户端和服务器的角色。ESP8266-01SWIFI模块是一款由乐鑫信息科技（Espressif Systems）生产的低成本、高性能的Wi-Fi模块。它基于ESP8266芯片，集成了802.11b/g/n协议栈和TCP/IP协议栈，具备完整的Wi-Fi和网络功能。该模块能够让用户通过串口与其通信，进而将设备连接到无线网络中。此模块支持多种工作模式，如STA（Station，站点模式）、AP（Access Point，接入点模式）以及STA-AP共存模式等。在STA模式下，模块作为客户端连接到Wi-Fi网络；在AP模式下，模块作为服务器，提供Wi-Fi热点供其他设备连接；STA-AP共存模式下，模块可以同时作为客户端和服务器的角色。以下是关于ESP8266-01SWiFi模块的详细介绍：

1. 功能和特点：
   • ESP8266-01SWiFi模块集成了802.11b/g/n协议栈和TCP/IP协议栈，能够实现无线网络连接和数据传输。
   • 它具有丰富的通信接口和GPIO引脚资源，方便用户进行二次开发和扩展。
   • 模块体积小巧，价格便宜，能够满足一些对体积和成本有要求的应用场景。
   • 具有低功耗、高性能和高可靠性等特点，适合于物联网应用和智能设备的连接和控制。
2. 工作原理：
   • ESP8266-01SWiFi模块通过串口与主控芯片连接，将主控芯片的数据通过无线网络传输到其他设备或服务器。
   • 它支持多种网络协议和应用场景，用户可以通过AT指令进行配置和操作。
   • 模块内置了32位MCU，能够处理复杂的网络协议和数据传输任务。
3. 应用场景：
   • ESP8266-01SWiFi模块广泛应用于物联网项目，如智能家居、远程监控、数据采集和传输等。
   • 可以作为Wi-Fi客户端（STA）连接到其他Wi-Fi网络，也可以作为Wi-Fi热点（AP）供其他设备连接。
4. 开发和使用：
   • ESP8266-01SWiFi模块支持丰富的开发工具和文档，开发门槛较低，使用起来也比较方便。
   • 用户可以通过AT指令进行固件烧录和配置，也可以使用配套的软件开发套件进行二次开发。
   • 模块提供了丰富的AT指令，用于控制调制解调器、手机等通讯设备的功能。
5. 模式介绍
   • 1. STA模式（Station模式）：
        在这种模式下，ESP8266-01S作为客户端连接到其他热点，如路由器。
        模块通过无线网络与互联网进行通信，适用于智能家居、智能车辆、工业自动化等领域。
   • 2. AP模式（Access Point模式）：

     • AP模式定义：
       在AP模式下，ESP8266-01S模块充当一个无线接入点，即WiFi热点。它允许其他设备（如智能手机、平板电脑、笔记本电脑等）通过无线网络连接到该模块。
       AP模式通常用于创建一个局域网（LAN），使得多台设备能够相互通信，或者让设备通过该模块访问互联网。

     • AP模式特点：
       ESP8266-01S在AP模式下可以提供WiFi网络，让其他设备作为客户端（STA）连接到这个网络。
       模块可以配置WiFi网络的各种参数，如SSID（网络名称）、密码、频道、加密模式等。
       支持多种WiFi认证方式，如WPA、WPA2、WPA2-PSK等。
       可以设置多个客户端连接，并限制每个客户端的带宽和连接数。

     • 配置AP模式：
       ESP8266-01S可以通过串口发送AT指令来配置AP模式。例如，使用AT+CWMODE=2命令将模块设置为AP模式。
       可以使用AT+CWSAP命令来配置WiFi网络参数，如AT+CWSAP=“SSID”,“PASSWORD”,1,3,4,0来设置SSID和密码。
       使用AT+CWDHCP命令来启用或配置DHCP服务，以自动分配IP地址给连接的客户端。


     • 使用AP模式：
       在AP模式下，ESP8266-01S可以作为服务器，提供HTTP、TCP、UDP等服务，允许客户端通过浏览器或应用程序进行通信。
       可以实现设备间的数据传输，如智能家居设备之间的联动，或者将传感器数据传输到云端服务器。

     • 注意事项：
       在使用AP模式时，需要确保ESP8266-01S模块已经正确配置了网络参数，并且客户端设备能够搜索到该网络并成功连接。
       为了保证网络安全，建议设置强密码和合适的加密方式。
       在AP模式下，ESP8266-01S模块通常不会直接连接到互联网，而是通过背后的主控设备（如路由器）来提供互联网连接。

   • 3. STAAP模式（STA+AP模式）：
        STAAP模式结合了STA和AP模式的优点，模块可以通过路由器连接到互联网，实现广域网控制。
        同时，它也可以作为Wi-Fi热点，允许其他Wi-Fi设备连接，实现局域网控制。
        ESP8266-01S模块的接口协议还包括了AT指令集，用户可以通过串行通信接口发送AT指令来配置和操作Wi-Fi模块。例如，用户可以通过AT指令设置Wi-Fi的SSID和密码，或者配置模块为TCP服务器或客户端。
        在硬件连接方面，ESP8266-01S模块通常需要连接到微控制器的串行通信接口。常见的连接包括将模块的TXD、RXD、GND和VCC引脚分别与USB转TTL模块或单片机的对应引脚连接。

总之，ESP8266-01SWiFi模块是一个功能强大、小巧便捷、价格亲民的嵌入式WiFi模块，能够实现智能控制、远程监控、数据采集、传输和处理等应用，为物联网产业的发展做出了贡献。

ESP8266-01SWIFI模块的展示

二.准备

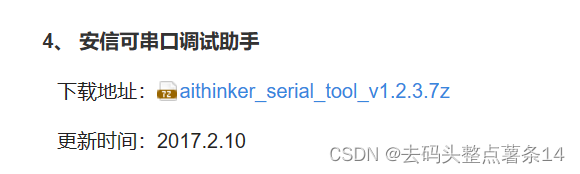

电脑端需要安装安信可串口调试助手
https://docs.ai-thinker.com/_media/tools/aithinker_serial_tool_v1.2.3.7z

手机端需要下载：TCP连接软件

三.步骤

1.USB-TTL的3.3V gnd分别和esp8266_01s的端口相连
连接txd和rxd端口（下载器的TXD连到WIFI模块的RXD,另一对同理）

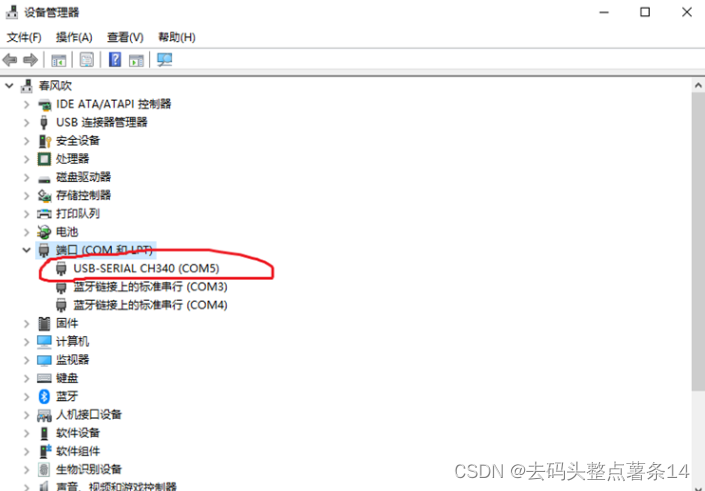

2.连接完成后打开设备管理器，查看USB-SERIAL CH340的端口，我的端口为COM5

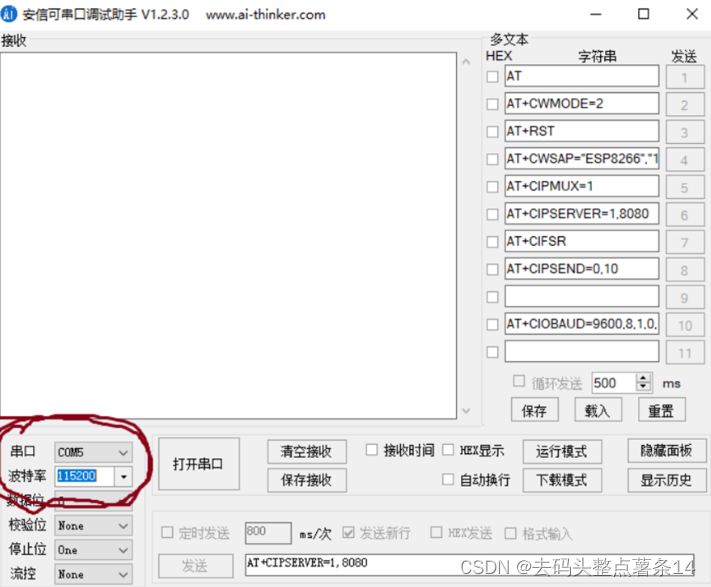

3.打开安信可串口调试助手，在串口选项下选择COM5，并将波特率改为115200

4.依次发送以下指令7条

AT

AT+CWMODE=2

AT+RST

AT+CWSAP=“esp8266”,“12345678”,6,4

（这里设置的esp8266是WIFI名 12345678是WIFI密码，自己可更改）

AT+CIPMUX=1

AT+CIPSERVER=1,8080

AT+CIFSR

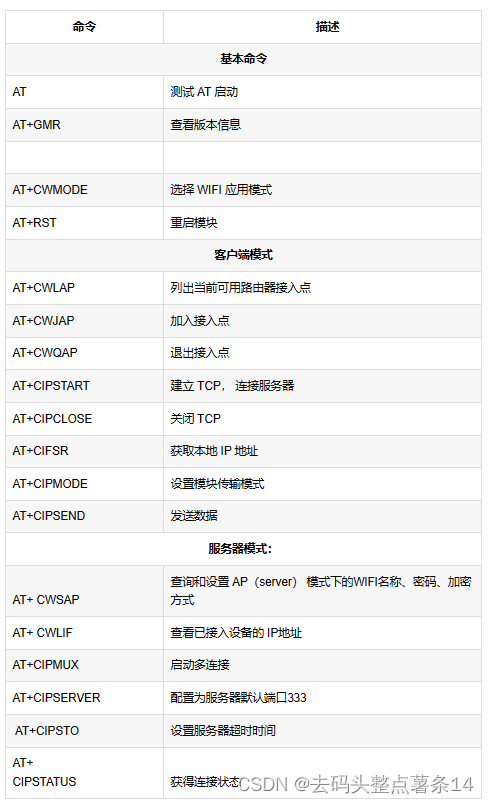

（指令的作用参照下表）

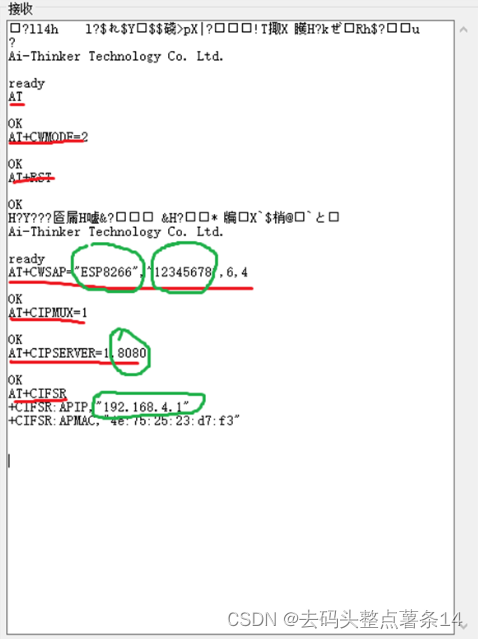

发送完上述指令后得到以下回复

注：1. 8080是端口号
2. 192.168.4.1是地址

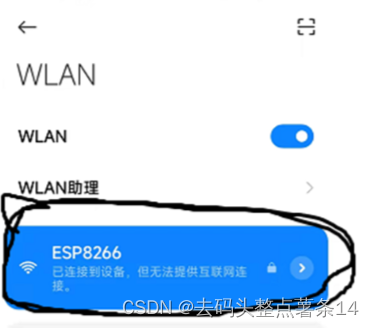

5.连接WIFI

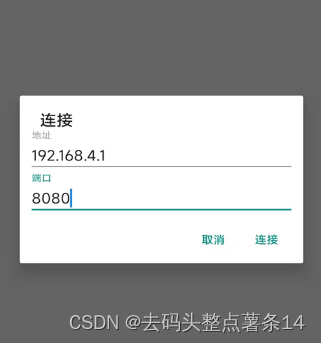

6…打开手机端的串口调试调试助手，利用刚才记录下来的端口号和地址

进行连接(此时需要关闭手机移动数据)

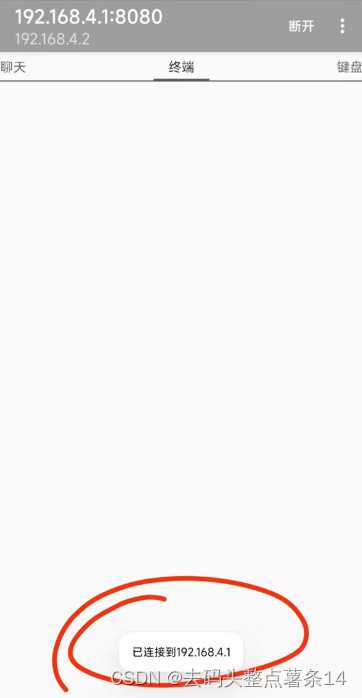

连接成功

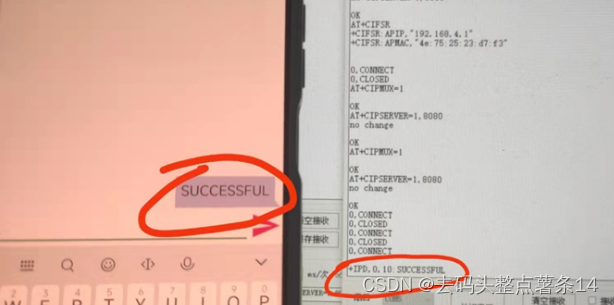

四.运行结果

五.问题

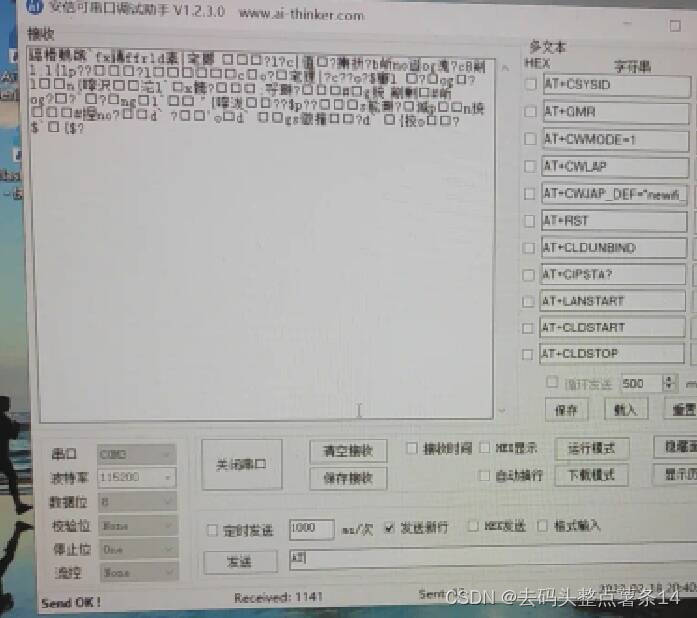

连接电脑后，用串口调试助手发送信息没有返回信息
jiejueff
解决方：刷AT固件
步骤1.先下载AT固件
.链接：https://pan.baidu.com/s/1mdoqQKbBdjEoLGNwKxMzsg
提取码：abcd

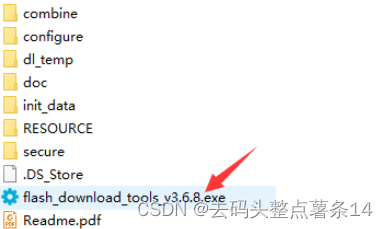

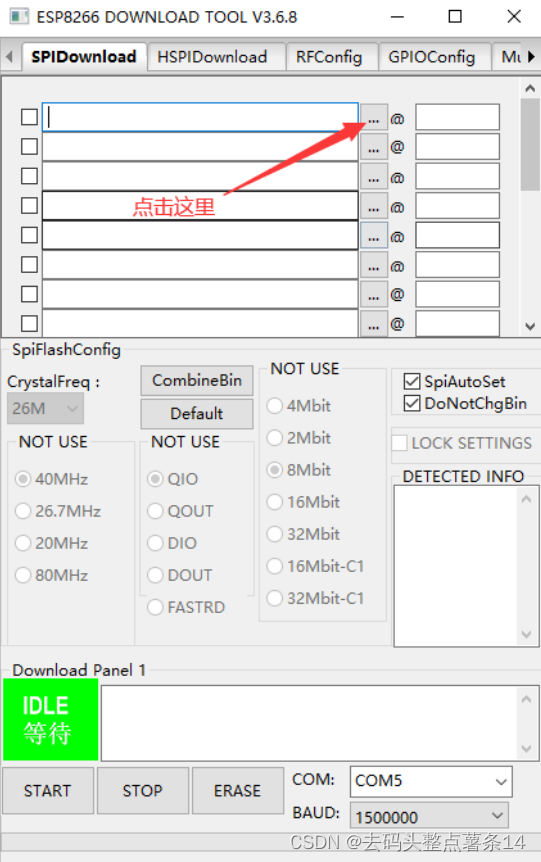

步骤二：下载软件
链接：https://pan.baidu.com/s/1VX1q50XbHvD_jbnIvvJbrg
提取码：abcd

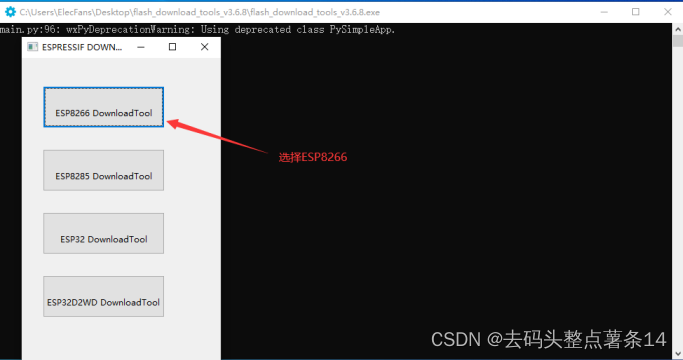

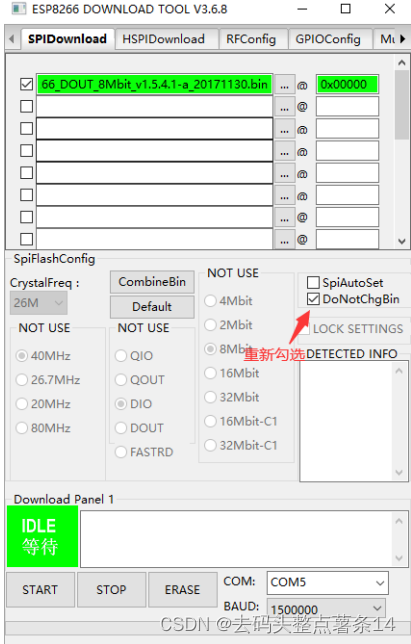

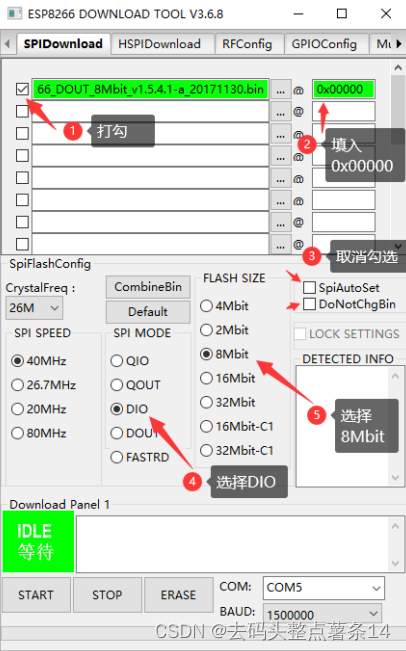

步骤三：

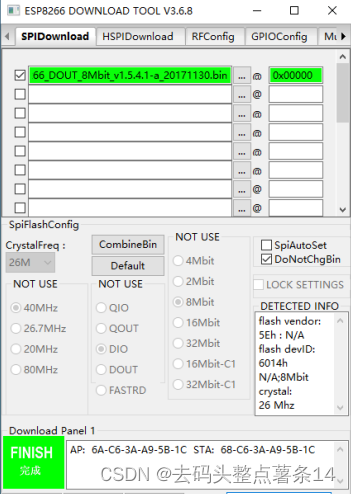

固件烧录完成
