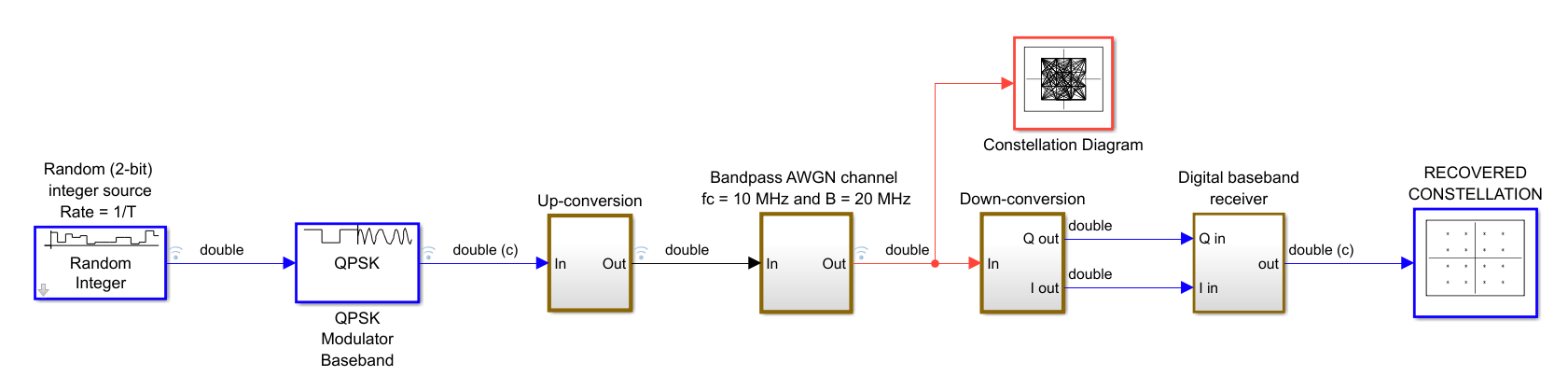

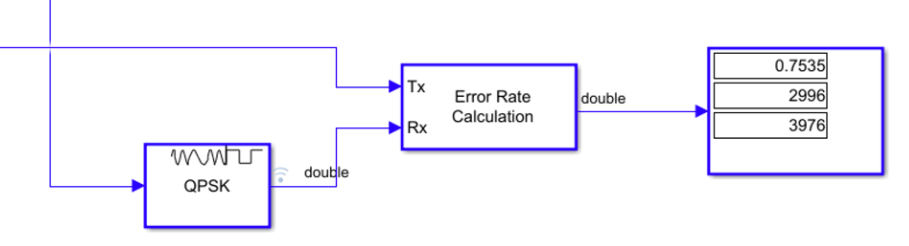

该QPSK系统框图如下所示:


首先产生随机的四位整数,经过QPSK Modulator Baseband 进行星座图映射,然后经过脉冲整形和调制后发送到高斯带通信道中,在接收端首先进行解调,将带通信号转化为基带信号,再经过符号同步和载波同步处理后进行处理

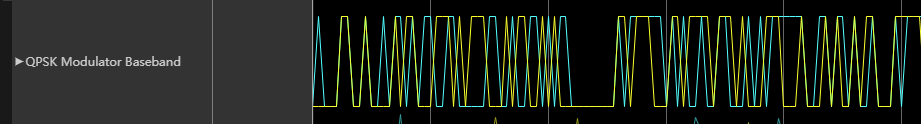

基带QPSK信号波形为


使用格雷码,相位偏移为 π 4 \frac{\pi}{4} 4π

Up-conversion模块

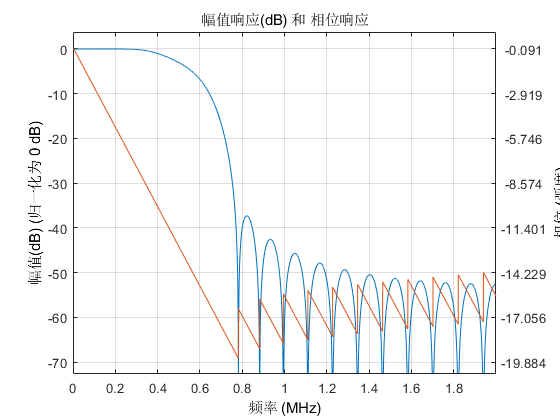

经过4倍符号率采样后,经过Complex to Real-Imag模块后转化为I、Q两路信号,使用滚降系数为0.5的升余弦滚降滤波器进行脉冲整形,升余弦滤波器的幅值响应如图:


经过升余弦滚降滤波器的信号为

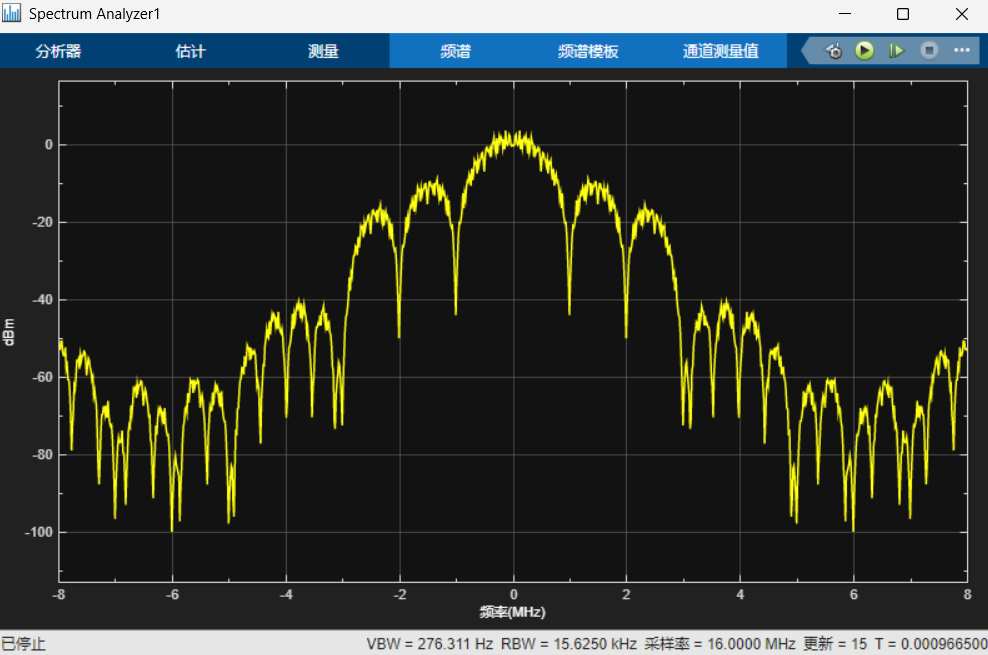

频谱为


由于升余弦滚降滤波器被设置为4 samples per symbol,因此采样率变为16MHz

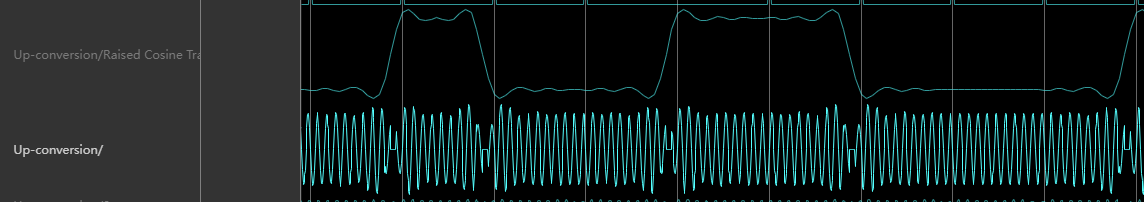

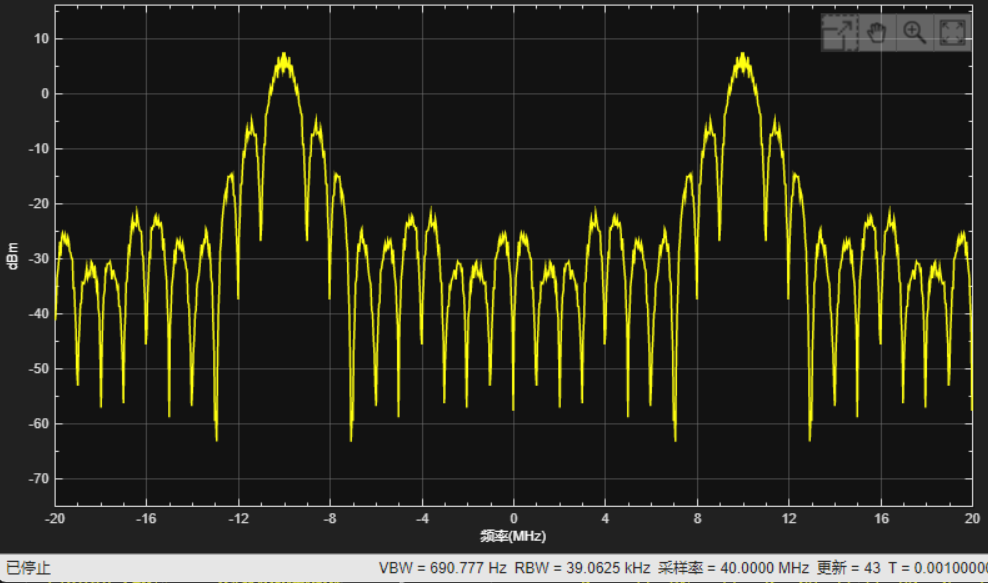

然后与高频载波信号相乘,相乘后的信号和频谱为



可以看到频谱的中心频率已经变为载波的频率

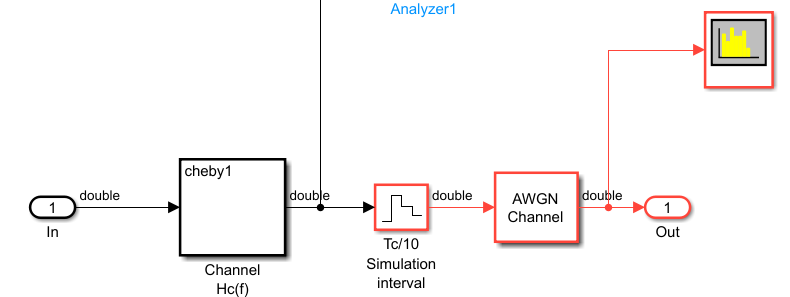

高斯信道

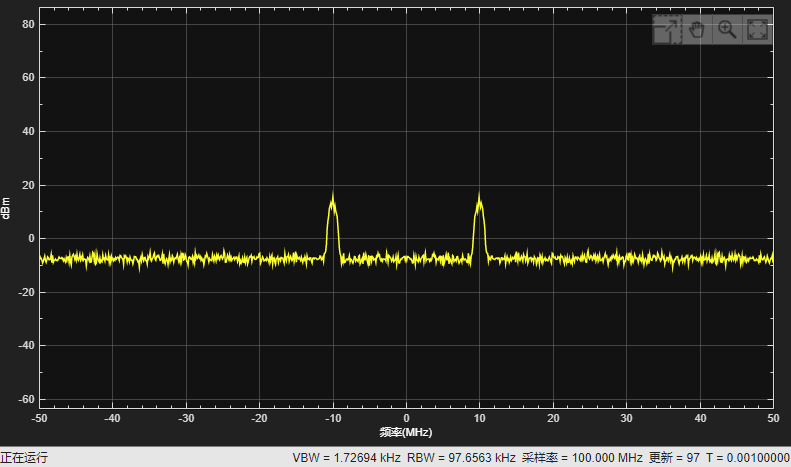

信号的频谱为


Down-conversion

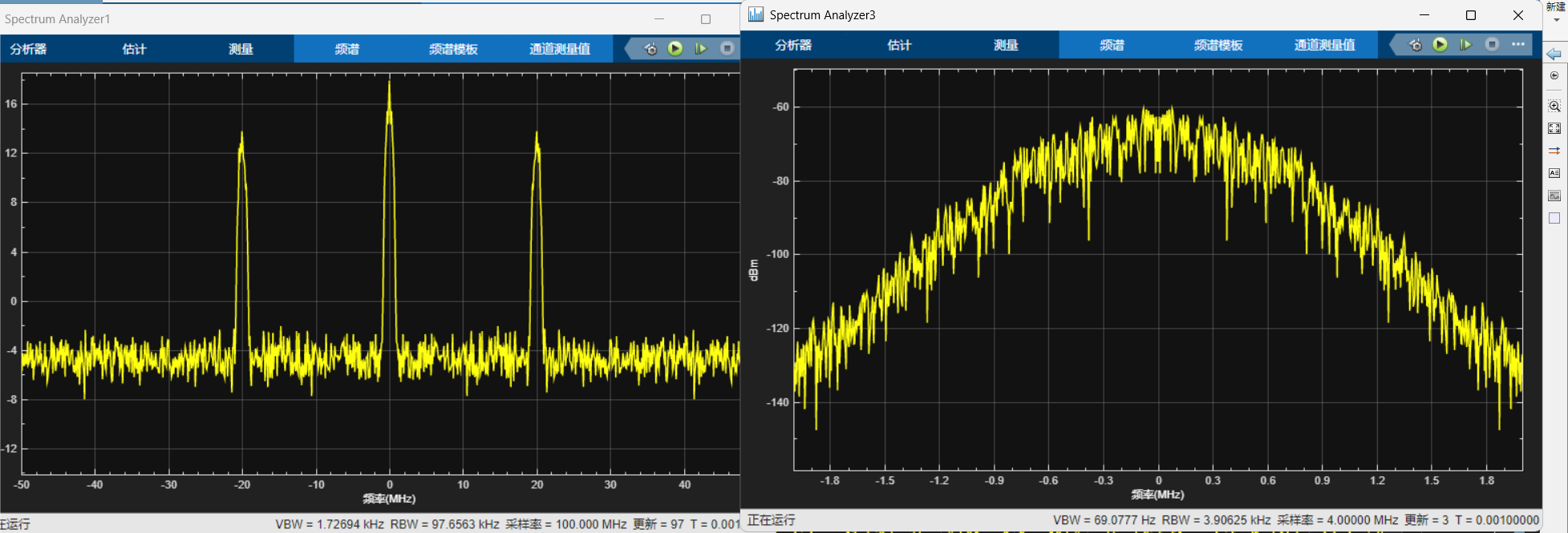

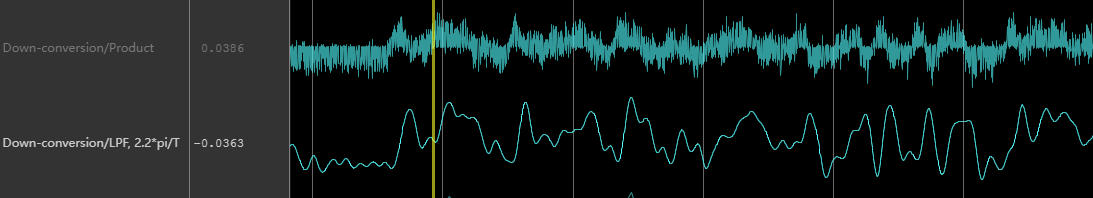

相乘后的频谱和经过低通滤波后的频谱如下所示


时域上的信号波形为

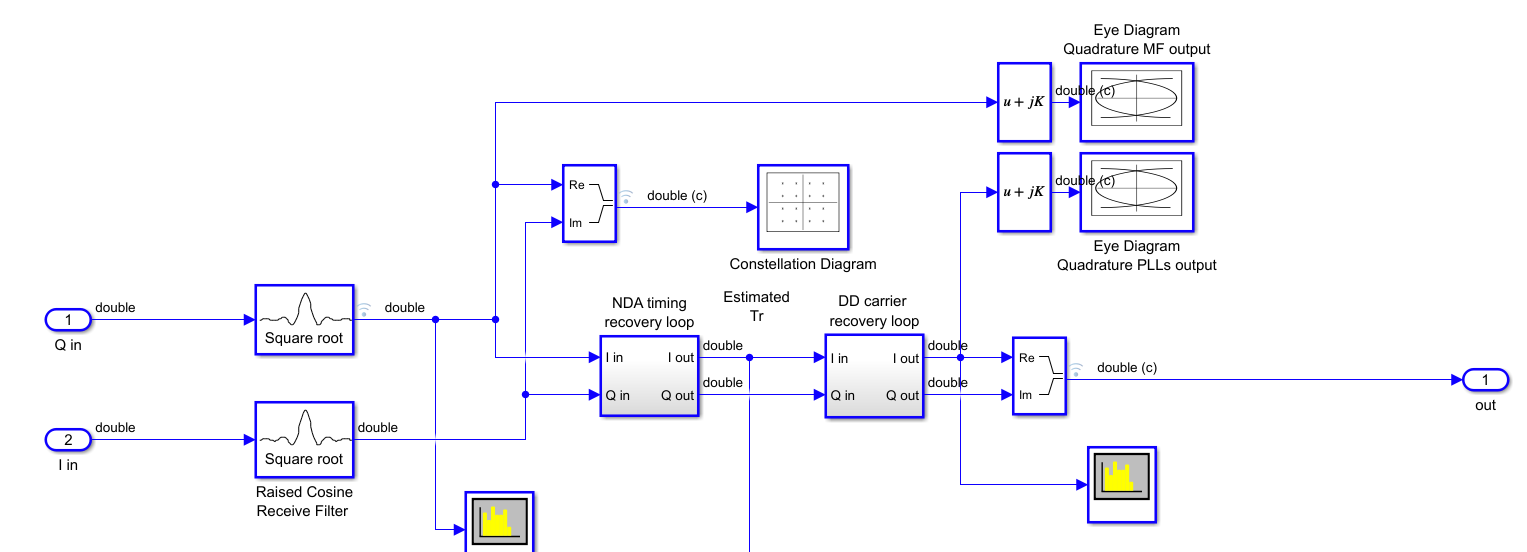

Digital baseband receiver


首先经过升余弦滚降接收滤波器,然后进行位同步和载波同步,最后输出到解调器中

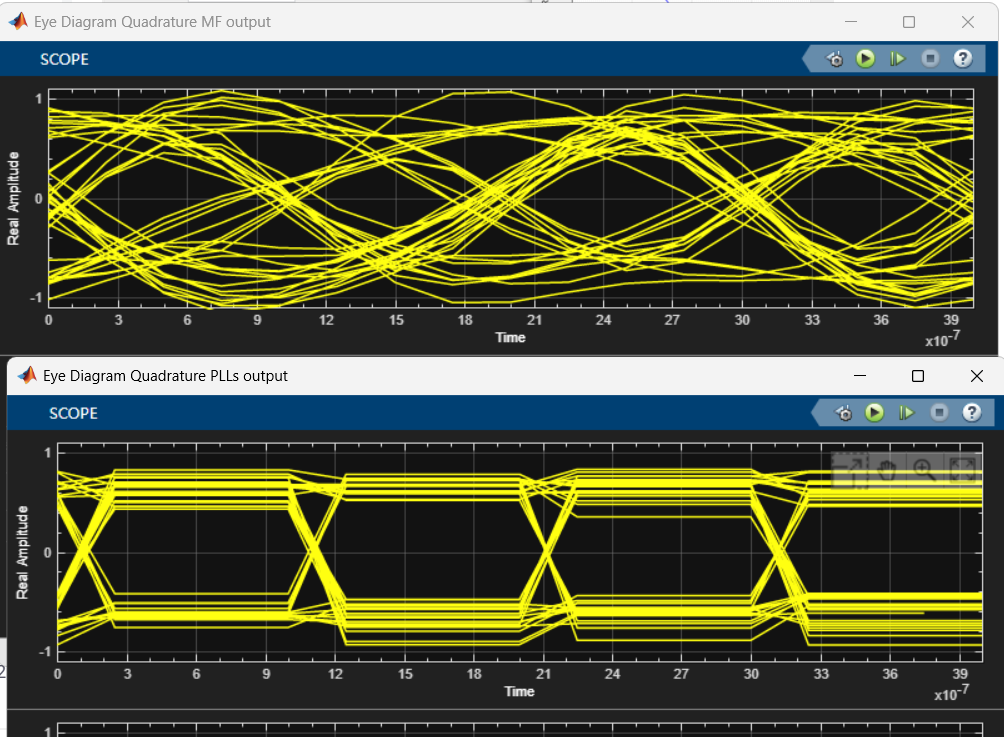

可以看到经过时间恢复和载波恢复后的眼图张开的更大更规则

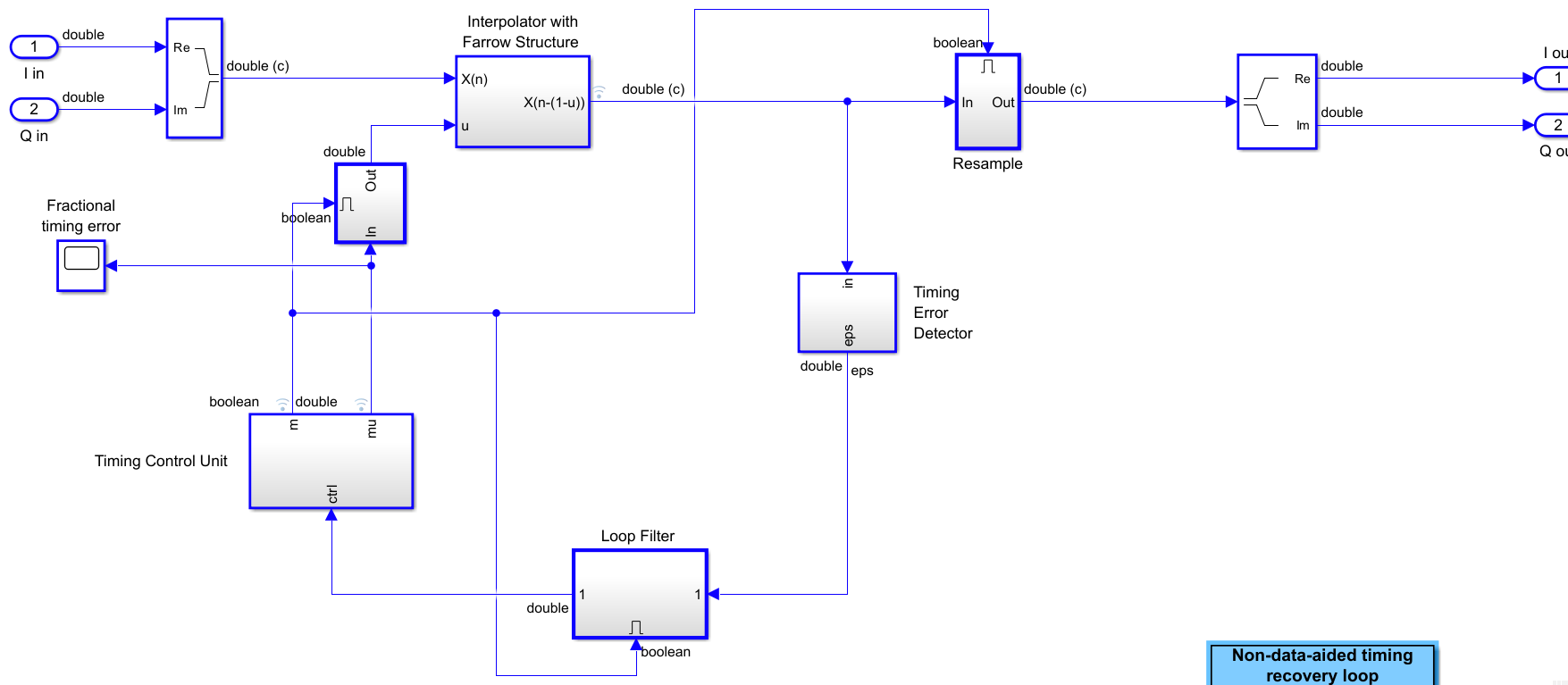

Timing Recovery


由Farrow结构插值滤波器、定时误差检测、环路滤波器及插值控制器组成

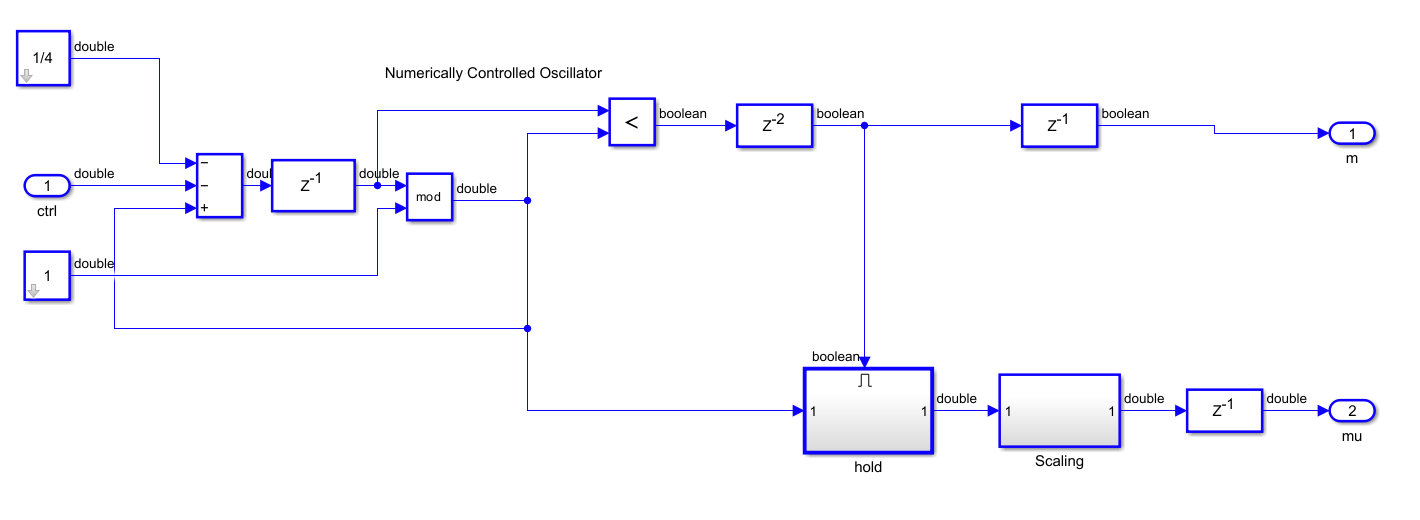

插值控制器的内部结构为


插值控制器的输出为

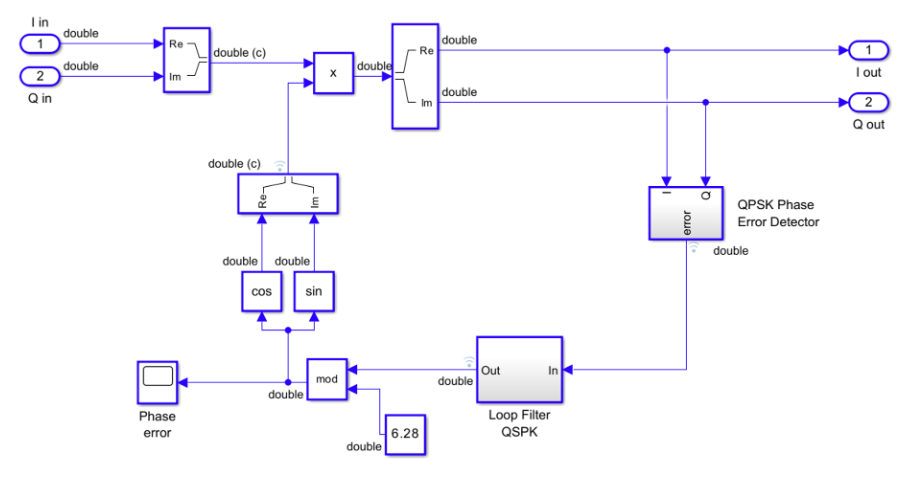

载波同步


采用锁相环恢复载波
