微带天线以其小型化、低成本、易于集成等优点，在现代无线通信系统中得到广泛应用。尤其是超宽带（Ultra-Wideband，UWB）天线，由于其独特的宽带特性，在短距离高速数据传输、雷达探测等领域展现出巨大的潜力。然而，超宽带脉冲的传播特性与窄带信号存在显著差异，精确分析和优化超宽带微带天线的设计变得至关重要。时域有限差分法（Finite-Difference Time-Domain，FDTD）作为一种直接在时域求解麦克斯韦方程组的数值方法，能够有效地模拟电磁波在复杂结构中的传播过程，因而在超宽带天线分析中扮演着重要角色。本文将重点探讨基于三维FDTD (3D FDTD) 方法对微带线馈矩形天线的分析，以模拟超宽带脉冲通过线馈矩形天线的传播，并计算微带结构的回波损耗参数。

1. 引言：超宽带天线与FDTD方法的必要性

超宽带技术是指在特定频率范围内，带宽占中心频率的百分比大于20%的无线电通信技术。这种宽带特性使得超宽带系统具有高数据速率、低功耗、高定位精度和抗干扰能力。微带天线作为超宽带系统的重要组成部分，其性能直接影响整个系统的性能。传统的设计方法，例如基于传输线理论的近似模型，在处理超宽带信号时往往难以保证精度。这是因为超宽带信号包含丰富的频率成分，传统方法难以准确描述各频率成分的传播特性，尤其是在复杂的微带结构中，诸如端口阻抗失配、谐振模式干扰等问题更加显著。

相比之下，FDTD方法具有以下优势：

直接求解麦克斯韦方程组：
FDTD方法直接在时域离散化麦克斯韦方程组，无需进行复杂的数学变换，能够精确描述电磁场的传播过程。
宽带特性：
FDTD方法是一种时域方法，能够一次性模拟宽带信号的传播，从而获得整个频率范围内的电磁特性。
处理复杂结构能力：
FDTD方法能够处理复杂的几何结构和材料特性，适用于分析具有复杂边界和异质媒质的微带天线。
可视化的场分布：
FDTD方法可以提供天线内部电磁场的分布信息，有助于理解电磁波的传播机制，从而指导天线的设计和优化。

因此，采用FDTD方法分析超宽带微带天线，可以更准确地预测其性能，并为天线的设计提供可靠的依据。

2. 3D FDTD方法的基本原理

3D FDTD方法的核心思想是将空间和时间离散化，然后利用中心差分近似代替微分，将麦克斯韦旋度方程转化为一组差分方程。具体来说，空间被划分为一个个小的立方体网格，电场分量 (E) 和磁场分量 (H) 相互交错地位于网格的边和面上，以满足差分计算的精度要求。时间也被离散化为一个个时间步长 Δt。

3D FDTD的基本步骤包括：

网格划分：
根据天线的几何尺寸和工作频率，选择合适的网格尺寸 Δx、Δy 和 Δz。为了保证计算精度，通常要求网格尺寸小于最小波长的十分之一。
时间步长选择：
根据 Courant-Friedrichs-Lewy (CFL) 条件，选择合适的时间步长 Δt，以保证数值计算的稳定性。CFL条件要求 Δt 小于一个与网格尺寸和材料参数相关的上限。
边界条件设置：
为了模拟无限空间中的电磁波传播，需要在计算区域的边界设置吸收边界条件（Absorbing Boundary Condition，ABC）。常用的ABC包括 Mur 吸收边界条件和完全匹配层（Perfectly Matched Layer，PML）。PML 是一种更有效的吸收边界条件，能够吸收各种角度入射的电磁波，从而减少边界反射对计算结果的影响。
激励源设置：
在馈电点设置激励源，例如电压源或电流源，模拟超宽带脉冲的输入。常用的超宽带脉冲包括高斯脉冲和微分高斯脉冲。
迭代计算：
根据差分方程，交替更新电场和磁场分量，直到达到稳态或满足指定的停止条件。
后处理：
对计算结果进行后处理，例如傅里叶变换，提取天线的各项性能参数，例如回波损耗、增益、方向图等。

3. 微带线馈矩形天线的建模与分析

本节将详细阐述如何利用3D FDTD方法分析微带线馈矩形天线。

几何建模： 首先，需要建立微带线馈矩形天线的三维几何模型。模型包括矩形辐射贴片、微带馈线、介质基板和金属地板。精确的几何尺寸对于仿真结果的准确性至关重要。
材料参数设置： 设置各部分的材料参数，例如介质基板的相对介电常数、介电损耗角正切，以及金属部分的电导率。
激励源设置： 将超宽带脉冲信号加载到微带馈线的馈电点。可以选择高斯脉冲或微分高斯脉冲作为激励源。微分高斯脉冲具有更好的频率特性，可以覆盖更宽的频带。
探针设置： 在馈电点附近设置探针，用于记录馈电点的电压和电流。通过对记录的电压和电流进行傅里叶变换，可以得到馈电点的阻抗，进而计算回波损耗。
网格划分： 根据天线的几何尺寸和工作频率，选择合适的网格尺寸。通常，矩形贴片和微带馈线等关键部分的网格需要加密，以提高计算精度。
边界条件设置： 在计算区域的边界设置PML吸收边界条件，以减少边界反射。PML的层数通常设置为8层或以上，以保证吸收效果。
FDTD仿真： 运行FDTD仿真，直至电磁场达到稳态。

通过计算得到的回波损耗曲线，可以分析天线的阻抗匹配特性。回波损耗越小，表示天线的阻抗匹配越好，能量被有效辐射出去。

4. 结果分析与讨论

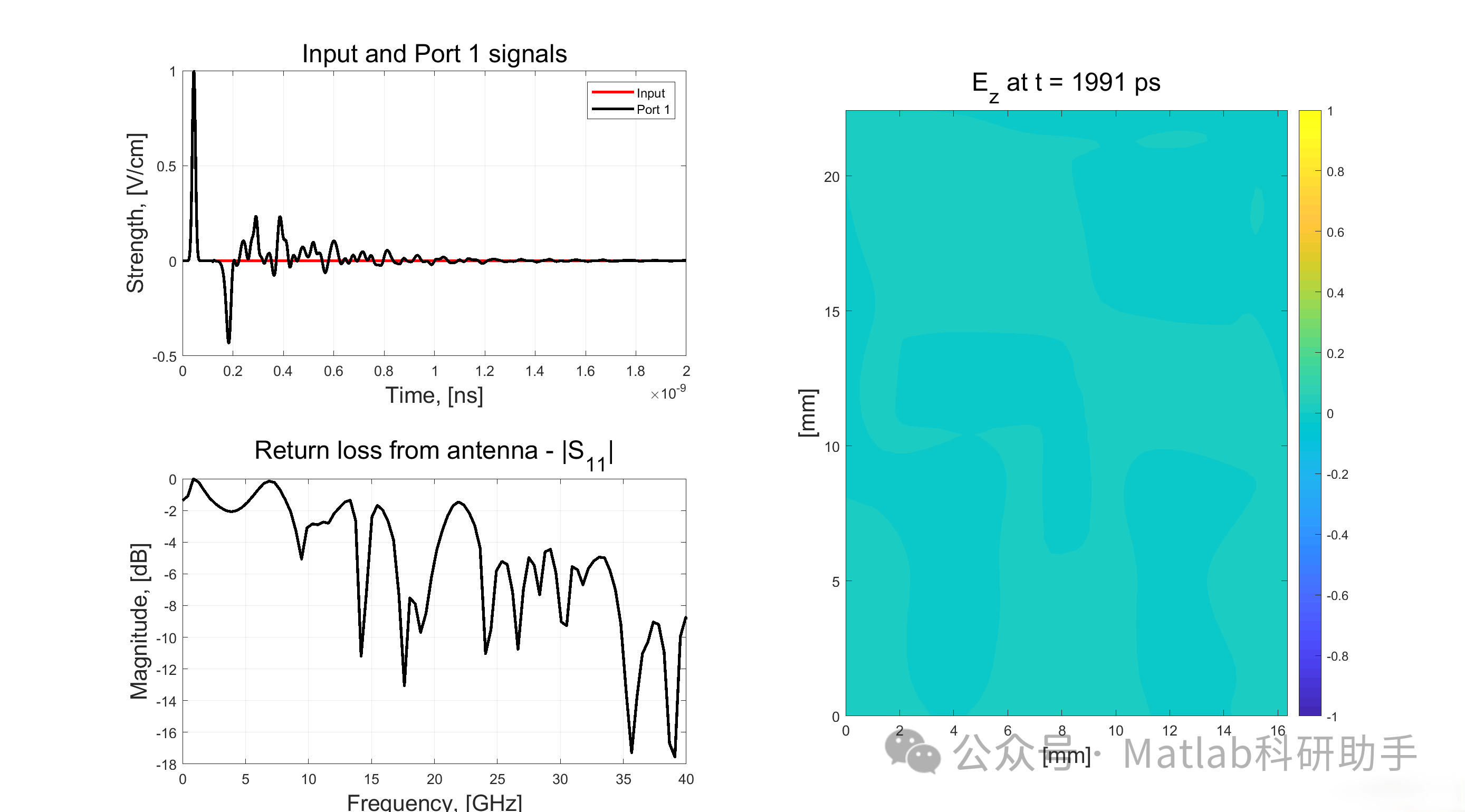

通过FDTD仿真，我们可以得到微带线馈矩形天线的回波损耗曲线，进而分析天线的超宽带性能。

阻抗带宽：
分析回波损耗曲线，可以确定天线的阻抗带宽，即回波损耗小于 -10 dB 的频率范围。阻抗带宽是衡量天线超宽带性能的重要指标。
谐振频率：
回波损耗曲线中的谷值对应于天线的谐振频率。通过调整天线的几何尺寸，可以控制谐振频率的位置，从而优化天线的超宽带性能。
参数影响：
分析天线各参数对回波损耗的影响，例如矩形贴片的长度和宽度、介质基板的厚度和相对介电常数、微带馈线的宽度和长度等。通过参数优化，可以提高天线的阻抗带宽和辐射效率。
场分布分析：
通过观察天线内部的电磁场分布，可以理解电磁波的传播机制，从而指导天线的设计和优化。例如，可以观察矩形贴片上的电流分布，了解辐射模式的形成过程。

5. 结论与展望

本文详细阐述了基于3D FDTD方法分析微带线馈矩形天线，用于模拟超宽带脉冲通过线馈矩形天线的传播，并计算微带结构的回波损耗参数。FDTD方法作为一种有效的数值方法，能够准确地预测天线的超宽带性能，并为天线的设计提供可靠的依据。

随着无线通信技术的不断发展，对超宽带天线的性能提出了更高的要求。未来的研究方向可以包括：
