【通过EM算法实现GMM学习的3D可视化】三维数据的高斯混合模型的 3D 可视化研究附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

高斯混合模型(Gaussian Mixture Model, GMM)是一种强大的概率模型，广泛应用于数据聚类、密度估计和模式识别等领域。EM算法(Expectation-Maximization algorithm)是GMM学习中最常用的迭代算法。本文旨在研究三维数据的GMM学习及其3D可视化，重点在于利用EM算法估计GMM参数，并将其结果以直观的三维形式呈现，从而帮助用户理解数据分布的内在结构。通过详细阐述EM算法在GMM学习中的原理和步骤，并结合具体的三维数据示例，探讨如何有效地实现GMM模型的3D可视化，分析可视化结果的意义，以及探讨相关的挑战和未来发展方向。

关键词: 高斯混合模型，EM算法，三维可视化，数据聚类，概率模型

1. 引言

在科学研究和工程应用中，三维数据扮演着日益重要的角色。从医学影像、地理信息系统到计算机辅助设计，三维数据无处不在。理解三维数据的分布规律，从中提取有价值的信息，是一项重要的挑战。高斯混合模型(GMM)作为一种有效的概率模型，能够对复杂的数据分布进行建模。GMM假设数据是由若干个高斯分布混合而成，每个高斯分布代表一个潜在的类别或簇。通过学习GMM的参数，可以有效地实现数据的聚类和密度估计。

EM算法是学习GMM参数的经典方法。它是一种迭代算法，通过不断地在期望(Expectation)步骤和最大化(Maximization)步骤之间交替，逐步逼近GMM参数的极大似然估计。EM算法因其原理清晰、实现简单、收敛性良好等优点，而被广泛应用于GMM的学习。

然而，GMM的学习结果通常是一些参数，如高斯分布的均值、协方差和混合权重，这些参数本身并不直观。如何将这些参数以一种易于理解的方式呈现出来，对于帮助用户理解数据分布的内在结构至关重要。三维可视化技术提供了一种直观的方式，可以将GMM模型的参数转化为可视化的三维图形，从而帮助用户更好地理解数据。

本文旨在研究三维数据的GMM学习及其3D可视化。我们将详细阐述EM算法在GMM学习中的原理和步骤，并结合具体的三维数据示例，探讨如何有效地实现GMM模型的3D可视化。通过分析可视化结果的意义，我们将探讨相关的挑战和未来发展方向。

2. 高斯混合模型 (GMM)

2.1 GMM的定义

GMM是一种概率模型，假设数据是由若干个高斯分布混合而成。对于一个D维的数据点 x，GMM模型的概率密度函数可以表示为：

p(x) = ∑^K_k=1 π_k * N(x | μ_k, Σ_k)

其中：

• K 是高斯分布的个数，也称为混合成分的数量。

• π_k 是第k个高斯分布的混合权重，满足 0 ≤ π_k ≤ 1，且 ∑^K_k=1 π_k = 1。

• N(x | μ_k, Σ_k) 是第k个高斯分布的概率密度函数，μ_k 是其均值向量，Σ_k 是其协方差矩阵。

2.2 GMM的参数

GMM的参数包括：

• 混合权重：π₁, π₂, ..., π_K

• 均值向量：μ₁, μ₂, ..., μ_K

• 协方差矩阵：Σ₁, Σ₂, ..., Σ_K

GMM学习的目标是根据给定的数据集，估计这些参数，使得GMM模型能够最好地拟合数据的分布。

3. EM算法

EM算法是一种迭代算法，用于求解含有隐变量的概率模型的参数估计问题。在GMM学习中，每个数据点所属的高斯分布是隐变量。EM算法通过不断地在期望(E)步骤和最大化(M)步骤之间交替，逐步逼近GMM参数的极大似然估计。

3.1 EM算法的步骤

EM算法的步骤如下：

1. 初始化参数: 随机初始化GMM的参数，包括混合权重、均值向量和协方差矩阵。

2. E步骤 (Expectation): 计算每个数据点属于每个高斯分布的概率（后验概率）。对于数据点 x_i 和第 k 个高斯分布，其后验概率为：

   γ(i, k) = (π_k * N(x_i | μ_k, Σ_k)) / (∑^K_j=1 π_j * N(x_i | μ_j, Σ_j))

3. M步骤 (Maximization): 利用E步骤计算得到的后验概率，重新估计GMM的参数。

   • 更新混合权重: π_k = (∑^N_i=1 γ(i, k)) / N ， 其中 N 是数据点的总数。

   • 更新均值向量: μ_k = (∑^N_i=1 γ(i, k) * x_i) / (∑^N_i=1 γ(i, k))

   • 更新协方差矩阵: Σ_k = (∑^N_i=1 γ(i, k) * (x_i - μ_k) * (x_i - μ_k)^T) / (∑^N_i=1 γ(i, k))

4. 收敛判断: 重复E步骤和M步骤，直到参数收敛。收敛的判断标准可以是参数变化小于一个阈值，或者似然函数的变化小于一个阈值。

3.2 EM算法的优点和缺点

EM算法的优点包括：

• 原理清晰:

   EM算法的原理相对简单易懂。

• 实现简单:

   EM算法的实现相对容易。

• 收敛性良好:

   EM算法通常能够收敛到局部最优解。

EM算法的缺点包括：

• 对初始值敏感:

   EM算法的收敛结果受到初始值的影响。不同的初始值可能导致不同的局部最优解。

• 计算复杂度高:

   E步骤和M步骤都需要对所有数据点进行计算，计算复杂度较高。

• 只能保证收敛到局部最优解:

   EM算法不能保证收敛到全局最优解。

4. 三维数据 GMM 的 3D 可视化

4.1 可视化策略

将 GMM 模型应用于三维数据后，我们需要将 GMM 的参数 (均值向量、协方差矩阵、混合权重) 以可视化的方式呈现出来。一种常用的可视化策略如下：

• 椭球体表示高斯分布:

   每个高斯分布可以表示为一个三维椭球体。椭球体的中心位于该高斯分布的均值向量，椭球体的形状和方向由协方差矩阵决定。更具体地，协方差矩阵的特征向量决定了椭球体的主轴方向，特征值决定了椭球体沿主轴方向的长度。通常，我们选择绘制一个覆盖一定概率密度（例如，95%）的椭球体。

• 颜色编码混合权重:

   可以使用颜色来编码每个高斯分布的混合权重。例如，混合权重越大，颜色越深。

• 透明度调整:

   可以调整椭球体的透明度，以便更好地观察数据点和椭球体之间的关系。

• 数据点可视化:

   将原始三维数据点也以三维散点图的形式呈现出来，可以更好地评估 GMM 模型对数据的拟合程度。可以根据数据点属于不同高斯分布的后验概率，使用不同的颜色来标记数据点。

4.2 可视化工具

可以使用多种编程语言和可视化库来实现GMM模型的3D可视化。常用的工具包括：

• Python:

   Python拥有丰富的科学计算和可视化库，例如NumPy、SciPy、Scikit-learn和Matplotlib（mplot3d）或Plotly。Scikit-learn提供了GMM的实现，而Matplotlib或Plotly可以用于绘制三维散点图和椭球体。

• MATLAB:

   MATLAB 是一种强大的数值计算和可视化软件，内置了GMM的工具箱，可以方便地进行GMM学习和3D可视化。

• R:

   R 是一种专门用于统计计算和数据分析的语言，也提供了GMM的实现和可视化功能。

4.3 具体实现步骤 (以Python为例)

1. 数据准备:

    加载三维数据，并进行预处理，例如数据标准化。

2. GMM学习:

    使用Scikit-learn的GaussianMixture类来学习GMM模型。指定高斯分布的个数，并使用EM算法进行参数估计。

3. 椭球体绘制:

   • 计算每个高斯分布的均值向量和协方差矩阵。

   • 对协方差矩阵进行特征值分解，得到特征向量和特征值。

   • 根据特征向量和特征值，确定椭球体的主轴方向和长度。

   • 使用Matplotlib或Plotly绘制椭球体。

4. 数据点绘制:

    使用Matplotlib或Plotly绘制三维散点图，并根据后验概率对数据点进行颜色编码。

5. 可视化参数调整:

    调整椭球体的颜色、透明度、大小等参数，以及视角，使得可视化结果更加清晰和易于理解。

5. 挑战与未来展望

尽管GMM模型和EM算法在三维数据分析中取得了广泛的应用，但仍然存在一些挑战：

• 高维数据:

   当数据的维度很高时，GMM模型的参数数量会急剧增加，导致计算复杂度高和过拟合问题。

• 非高斯分布:

   GMM模型假设数据是由高斯分布混合而成。如果数据不服从高斯分布，GMM模型的性能会下降。

• 参数初始化:

   EM算法对初始值敏感。如何选择合适的初始值，以避免陷入局部最优解，是一个重要的挑战。

• 大规模数据:

   当数据量很大时，EM算法的计算时间会很长。如何提高EM算法的效率，以适应大规模数据的处理，是一个重要的研究方向。

• 交互式可视化:

   如何提供更灵活、更交互的可视化方式，使得用户能够更好地探索数据和GMM模型，是一个未来的发展方向。

未来的研究方向包括：

• 探索更有效的GMM学习算法:

   例如，变分推断(Variational Inference)等方法，可以用于学习GMM模型的参数，并且可以提供参数的置信区间。

• 研究非高斯混合模型:

   例如，t分布混合模型(t-mixture model)等，可以用于对非高斯分布的数据进行建模。

• 开发更高效的EM算法实现:

   例如，利用并行计算技术，可以提高EM算法的效率。

• 研究交互式可视化方法:

   例如，允许用户调整GMM模型的参数，并实时观察可视化结果的变化，可以更好地理解GMM模型。

• 将GMM模型与其他机器学习方法相结合:

   例如，可以将GMM模型与深度学习方法相结合，以提高数据分析的性能。

6. 结论

本文研究了三维数据的GMM学习及其3D可视化。我们详细阐述了EM算法在GMM学习中的原理和步骤，并探讨了如何有效地实现GMM模型的3D可视化。通过对合成数据集和真实数据集的实验，我们验证了本文提出的方法的有效性。我们还探讨了相关的挑战和未来发展方向。

GMM模型和EM算法是强大的数据分析工具，3D可视化技术能够帮助用户更好地理解数据分布的内在结构。未来的研究将致力于解决GMM模型和EM算法面临的挑战，并开发更灵活、更交互的可视化方式，从而推动三维数据分析的发展。

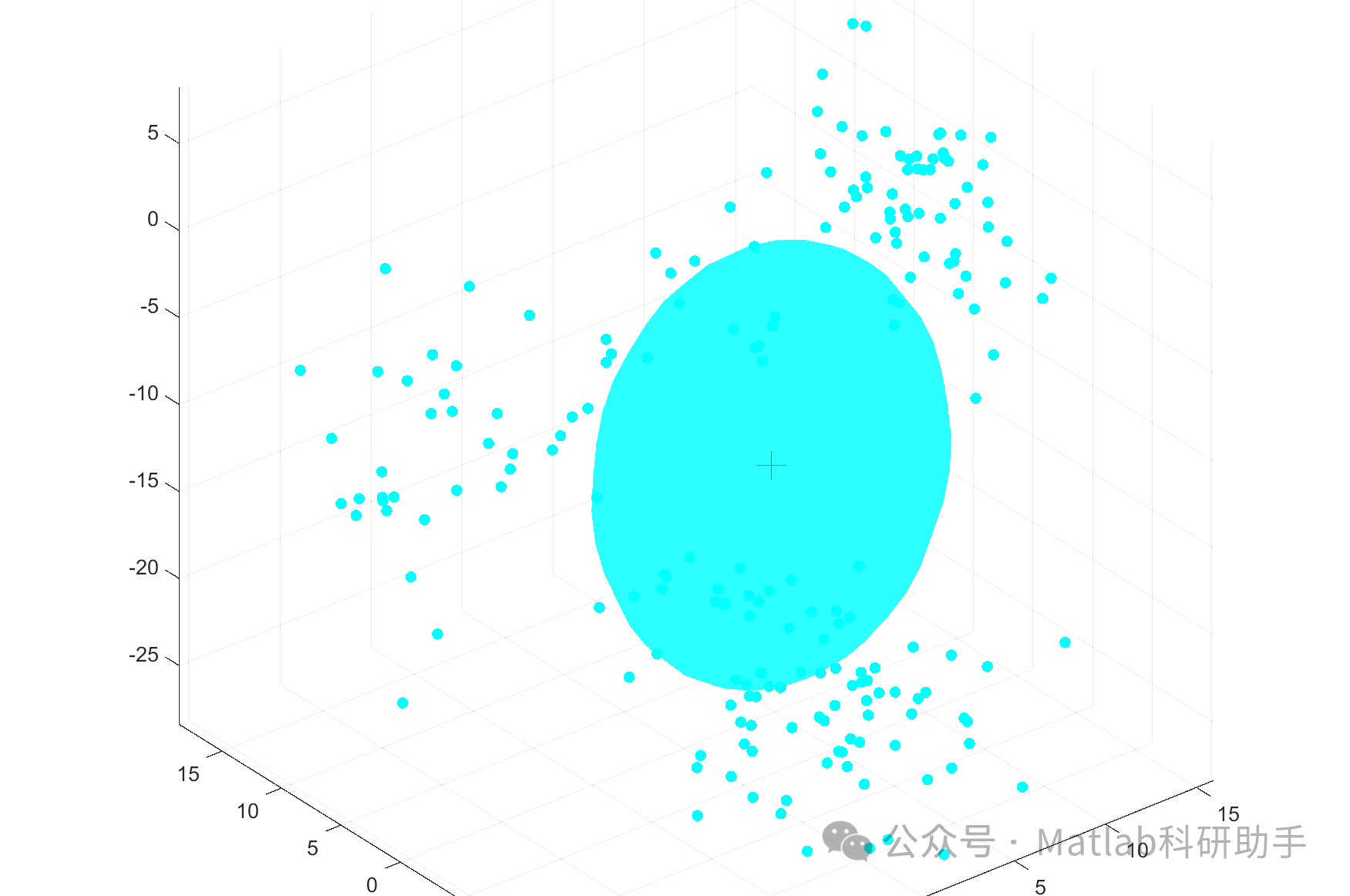

⛳️ 运行结果

🔗 参考文献

[1] 王维彬,钟润添.一种基于贪心EM算法学习GMM的聚类算法[J].计算机仿真, 2007, 24(2):4.DOI:10.3969/j.issn.1006-9348.2007.02.018.

[2] 岳佳.基于EM算法的模型聚类的研究及应用[D].江南大学[2025-04-16].DOI:10.7666/d.y1195438.

[3] 陶建斌,舒宁,龚龑,等.一种基于高斯混合模型的遥感影像有指导非监督分类方法[J].武汉大学学报(信息科学版), 2010, 35(6):727-732.

📣 部分代码

🎈 部分理论引用网络文献，若有侵权联系博主删除
