随着信息时代的飞速发展，数据的传输需求呈爆炸式增长。作为数字通信系统的核心技术之一，数字调制技术在将数字信息转化为模拟信号以适应传输信道的过程中扮演着至关重要的角色。数字调制通过改变载波的某些参数（幅度、频率或相位）来携带数字比特信息，其性能直接影响着通信系统的可靠性、带宽效率和抗干扰能力。在众多的数字调制技术中，频率偏移键控（Frequency Shift Keying, FSK）和相位偏移键控（Phase Shift Keying, PSK）因其实现相对简单、性能稳定等特点，得到了广泛的应用。本文旨在对FSK和PSK这两种经典的数字调制技术进行深入的分析与研究，探讨其基本原理、调制与解调方法、性能特点以及各自的优缺点，为读者理解和应用这两种调制技术提供理论基础和实践指导。

一、数字调制的基本概念

在数字通信系统中，需要将离散的数字信息（通常为0和1）通过连续的模拟信道进行传输。数字调制就是实现这一转换过程的技术。其基本原理是将数字比特序列映射到一系列特定的模拟信号波形上。这些模拟信号波形通常是经过载波调制的，通过改变载波信号的某个参数（如幅度、频率或相位）来区分不同的数字信息。例如，可以规定用一个特定的幅度表示数字0，用另一个幅度表示数字1；或者用一个频率表示0，用另一个频率表示1；亦或是用一个相位表示0，另一个相位表示1。接收端通过检测这些模拟信号波形的差异，还原出原始的数字信息。

数字调制技术的选择需要综合考虑多种因素，包括信道特性、系统对带宽的需求、对误码率的要求以及实现复杂度等。不同的调制技术在这些方面表现出不同的性能，因此针对特定的通信应用场景，选择合适的调制技术至关重要。

二、频率偏移键控 (FSK) 技术

频率偏移键控（FSK）是一种通过改变载波频率来携带数字信息的数字调制技术。其基本思想是利用不同的频率来表示不同的数字符号。最简单的FSK是二元FSK（Binary FSK, BFSK），它使用两个不同的载波频率f1f1和f2f2分别表示数字比特0和1。当发送数字0时，输出频率为f1f1的载波信号；当发送数字1时，输出频率为f2f2的载波信号。

2.1 FSK的调制与解调方法

2.1.1 FSK调制

FSK的调制相对简单，可以通过多种方式实现。一种常见的方法是使用压控振荡器（Voltage-Controlled Oscillator, VCO）。根据输入的数字比特，控制VCO的控制电压，使其输出相应的载波频率。另一种方法是使用多个振荡器和选择开关。根据输入的数字比特，选择对应的振荡器输出频率。

2.1.2 FSK解调

FSK的解调可以采用相干解调或非相干解调。

相干解调： 相干解调需要接收端具有与发射端同步的本振信号（频率和相位）。对于BFSK，接收端分别乘以频率为f1f1和f2f2的同相和正交本振信号，然后通过低通滤波器，并进行比较判决。相干解调能够获得较好的抗噪声性能，但对同步要求较高。
非相干解调： 非相干解调不需要与发射端严格同步的相位信息，因此实现相对简单。常见的非相干解调方法包括包络检测法和鉴频器法。包络检测法通过带通滤波器分离出两个频率分量，然后分别进行包络检测，比较检测结果进行判决。鉴频器法则利用鉴频器将频率变化转换为幅度变化，然后进行幅度检测判决。非相干解调的抗噪声性能通常弱于相干解调，但在实际应用中具有更广泛的适用性，尤其在移动通信等信道环境复杂、同步困难的场景。

2.2 FSK的性能分析

FSK的抗噪声性能与两个频率之间的间隔以及信道环境有关。在相同信噪比下，相干BFSK的误码率性能优于非相干BFSK。随着频率间隔的增大，FSK信号的正交性增强，抗干扰能力有所提升，但同时也会增加信号的带宽。

FSK的主要优点是实现简单，对信道非线性不敏感。然而，其带宽效率相对较低，尤其是BFSK。

三、相位偏移键控 (PSK) 技术

相位偏移键控（PSK）是一种通过改变载波相位来携带数字信息的数字调制技术。其基本思想是利用不同的相位来表示不同的数字符号。最简单的PSK是二元PSK（Binary PSK, BPSK），它使用载波的0度和180度相位来分别表示数字比特0和1。

3.1 PSK的调制与解调方法

3.1.1 PSK调制

PSK的调制通常通过对载波信号进行相位调制来实现。对于BPSK，可以通过输入数字比特来控制一个模拟开关，将载波信号进行0度或180度的相位翻转。对于QPSK等更高阶的MPSK，通常采用I/Q调制器。将数字符号映射到两个正交分量（In-phase, I 和 Quadrature, Q）的幅度上，然后分别乘以同相和正交载波分量，最后相加得到调制信号。

3.1.2 PSK解调

PSK的解调主要采用相干解调。接收端需要提取出载波的相位信息，并与本地产生的同相和正交载波进行相乘，然后通过低通滤波器，并进行判决。

BPSK的相干解调：
接收到的BPSK信号乘以与发射端同频同相的载波信号，经过低通滤波器，输出的直流分量正负对应于发送的0和1。
MPSK的相干解调：
接收到的MPSK信号分别乘以同相和正交的本振信号，经过低通滤波器，在I和Q通道上获得基带信号。然后根据I和Q分量的大小，判决出发送的数字符号。PSK的相干解调对载波同步和相位同步要求较高。

为了降低对同步的要求，有时也会采用差分相移键控（Differential Phase Shift Keying, DPSK）。DPSK通过相邻符号之间的相位差来携带信息，而不是符号本身的绝对相位。非相干DPSK解调不需要恢复载波相位，只需对相邻符号进行比较判决，实现相对简单，但在性能上有所损失。

3.3 PSK的性能分析

PSK的抗噪声性能在理想信道下通常优于FSK，特别是在相同带宽下。随着调制阶数M的增加，MPSK的带宽效率提高，但误码率性能下降，需要更高的信噪比才能达到相同的误码率。这是因为更高的调制阶数意味着相邻符号之间的距离更小，更容易受到噪声的影响而导致误判。

PSK的主要优点是带宽效率较高，在有限的带宽资源下可以传输更多的数据。然而，对信道非线性比较敏感，非线性失真会导致信号的星座点偏移，增加误码率。此外，相干PSK解调对载波和相位的同步要求较高，是实际应用中的一个挑战。

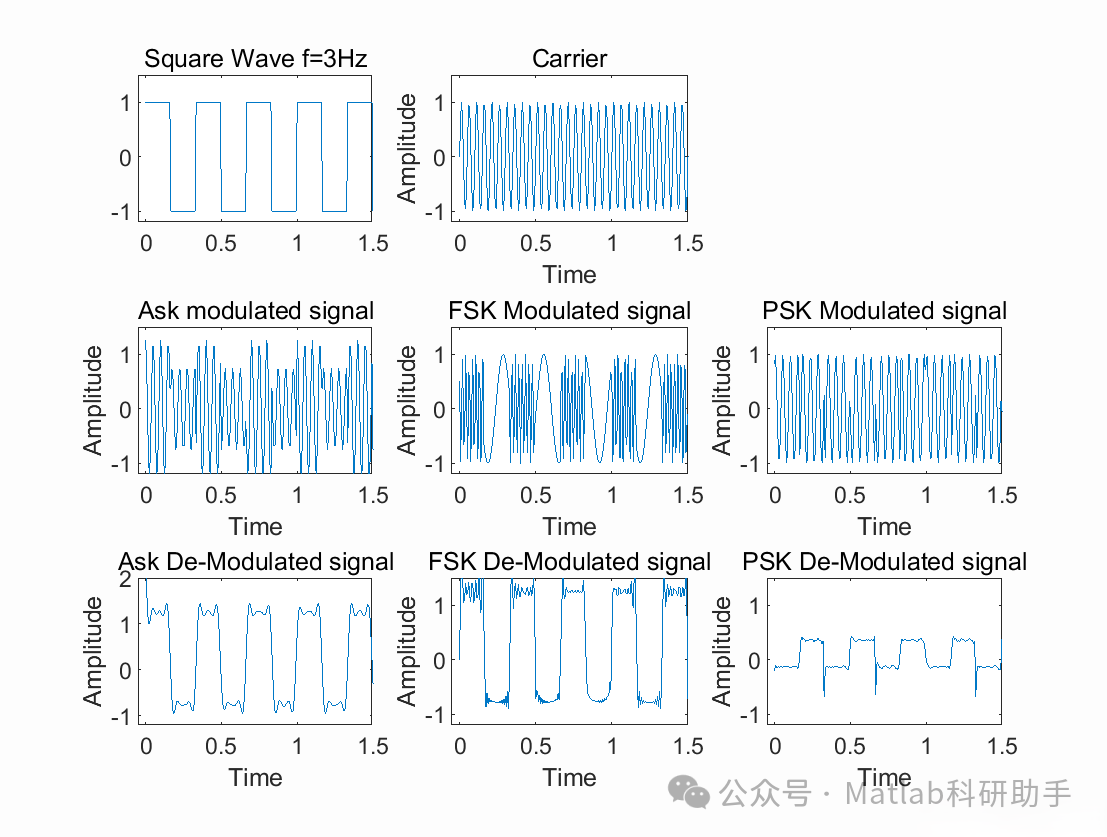

四、FSK与PSK的比较与分析

4.1 带宽效率

在相同的传输速率下，PSK，特别是高阶MPSK，可以实现更高的带宽效率。例如，BPSK的带宽与传输速率接近，而QPSK在相同带宽下可以传输BPSK两倍的数据。相比之下，FSK需要两个不同的频率，其带宽通常大于PSK。为了保证频率之间的正交性，频率间隔需要足够大，这也增加了带宽。

4.2 抗噪声性能

在理想高斯白噪声信道下，相干PSK的误码率性能优于同阶的FSK。这是因为在相同的符号能量下，PSK星座点之间的距离通常大于FSK。例如，BPSK的两个星座点位于实轴上，距离为$2\sqrt{E_s}$，而BFSK的两个信号波形在频域是分离的，其正交性决定了抗噪声性能。

4.3 实现复杂度

FSK的调制和非相干解调实现相对简单，尤其适用于对成本和复杂度要求不高的应用。而PSK的相干解调需要精确的载波和相位同步，这增加了接收机的复杂度和成本。高阶MPSK的调制和解调需要更精密的电路，实现难度更大。

4.4 对信道环境的适应性

FSK对信道非线性不敏感，因为信息携带在频率上，而频率通常不会受到非线性的影响。PSK则对信道非线性敏感，非线性失真会导致信号的幅度变化和相位偏移，从而影响解调的准确性。在无线通信等存在非线性功率放大器的系统中，这需要引起特别关注。

五、未来发展趋势

随着数字通信技术的不断发展，FSK和PSK作为基础调制技术，仍然在许多领域发挥着重要作用。同时，为了满足更高的性能需求，新的调制技术也在不断涌现，或者对FSK和PSK进行改进和优化。

高阶调制技术：
为了进一步提高带宽效率，QAM（Quadrature Amplitude Modulation，正交幅度调制）等同时调制幅度和相位的技术得到了广泛应用。QAM可以视为PSK和ASK（Amplitude Shift Keying，幅度偏移键控）的结合，能够提供更高的频谱效率。
自适应调制与编码：
根据信道条件动态调整调制方式和编码方式，以最大化传输效率和可靠性。
先进的信号处理技术：
利用均衡、多载波技术（如OFDM）等信号处理技术，克服信道衰落和多径效应，提高调制技术的性能。
低功耗调制技术：
针对物联网等低功耗应用场景，研究和开发功耗更低的调制技术。

尽管有新的技术出现，但对FSK和PSK的深入理解仍然是学习和研究其他高级调制技术的基础。它们在许多特定应用场景中仍然具有独特的优势。例如，在低成本、低复杂度的物联网终端设备中，简单的FSK调制可能更为合适。在对频谱效率要求较高的无线通信系统中，高阶PSK或QAM仍然是主流选择。

六、结论

频率偏移键控（FSK）和相位偏移键控（PSK）是数字通信系统中两种经典且重要的数字调制技术。FSK通过改变载波频率来携带信息，具有实现简单、对信道非线性不敏感等优点，但带宽效率较低。PSK通过改变载波相位来携带信息，具有较高的带宽效率，尤其适用于频谱资源受限的场景，但对信道非线性敏感且相干解调对同步要求较高。

对这两种调制技术的深入分析与研究，有助于理解数字通信系统的基本原理，为选择合适的调制技术提供依据。在实际应用中，需要综合考虑信道特性、系统性能要求、实现复杂度等多种因素，选择或组合使用FSK、PSK或其他更先进的调制技术，以达到最优的通信效果。随着技术的不断进步，数字调制技术也将继续演进，以满足未来更高速、更可靠、更智能的通信需求。
