爆炸作为一种突发的、破坏力巨大的现象，其产生的超压效应是结构防护设计和安全评估的关键因素。本文旨在基于美国国防部的统一设施标准（UFC）3-340-02 《Structures to Resist the Effects of Accidental Explosions》和美国陆军技术手册（TM）5-855-02 《Structures to Resist the Effects of Accidental Explosions》，深入研究爆炸载荷参数，特别是爆炸产生的地面和自由空气超压、冲量等核心参数，并探讨其在结构抗爆设计中的应用。通过对这两份权威标准进行梳理和分析，阐述爆炸超压的形成机制、特性以及影响因素，并详细介绍基于这些标准计算爆炸载荷参数的常用方法。研究表明，UFC 3-340-02 和 TM 5-855-02 提供了系统而实用的爆炸载荷计算方法和设计准则，是进行结构抗爆研究与实践的重要依据。

关键词：爆炸载荷参数；超压；冲量；UFC 3-340-02；TM 5-855-02；结构抗爆设计

引言

现代社会面临着来自各种爆炸威胁的挑战，无论是工业事故、恐怖袭击还是军事冲突，爆炸事件都可能对人员生命和财产安全造成巨大损失。为了有效应对爆炸带来的破坏，结构工程师和安全专家需要深入理解爆炸的物理过程及其产生的载荷效应，并据此进行合理的结构防护设计。

爆炸的本质是能量在极短时间内迅速释放，并伴随生成大量高温高压气体，向四周高速膨胀，形成冲击波。冲击波是爆炸产生的主要破坏载荷之一，其核心参数包括超压、冲量、正压持续时间等。准确预测和评估这些参数对于结构抗爆设计至关重要。

美国国防部的 UFC 3-340-02 和美国陆军部的 TM 5-855-02 是国际上公认的、关于偶然爆炸效应及其结构抗爆设计的权威标准。这两份标准基于大量的实验数据、理论研究和工程实践经验，提供了计算爆炸载荷参数、评估结构响应以及进行抗爆加固设计的详细指导。本文将重点围绕这两份标准，探讨爆炸载荷参数的理论基础、计算方法以及在结构抗爆设计中的应用。

爆炸超压的形成机制与特性

爆炸发生时，爆炸物迅速分解并释放能量，生成高温高压的爆炸产物。这些产物以极高的速度向外膨胀，压缩周围的空气，形成一个以声速传播的压缩波，即冲击波。冲击波的波前是一个急剧的压力跃升，这个跃升的压力相对于环境压力的增量称为超压（Overpressure）。

超压波的传播过程具有以下典型特性：

正压阶段：
冲击波前沿到达某点时，压力会迅速升高到峰值超压（Peak Overpressure），然后逐渐下降，直至压力降至环境压力以下。
负压阶段：
在正压阶段之后，由于气体膨胀，压力会低于环境压力，形成负压或吸力阶段。这个阶段的压力相对较低，但持续时间可能较长。
传播与衰减：
冲击波向外传播过程中，由于能量扩散、衰减以及介质非均匀性等因素，其峰值超压和波形会随距离的增加而衰减。

爆炸超压是动载荷的一种形式，其作用时间很短，但峰值很高，会对结构产生显著的瞬时冲击。结构在这种载荷作用下的响应与静力载荷下的响应有很大不同，需要考虑结构的动力特性。

UFC 3-340-02 与 TM 5-855-02 中的爆炸载荷参数计算

UFC 3-340-02 和 TM 5-855-02 提供了基于经验公式和图表来计算爆炸载荷参数的方法。这些方法通常基于比例距离（Scaled Distance）的概念。比例距离 Z 是指爆炸当量 W 的立方根与距离 R 的比值，即 Z = R / W^(1/3)。通过将不同当量和不同距离的爆炸统一到比例距离的概念下，可以利用少量实验数据推演出更广泛范围的载荷参数。

这两份标准主要关注以下爆炸载荷参数的计算：

自由空气超压（Free Air Overpressure）：
指在没有地面反射的情况下，爆炸产生的超压。这通常用于计算建筑物顶部或远离地面的结构受到的载荷。
地面反射超压（Ground Reflected Overpressure）：
地面作为一个刚性边界，会对冲击波产生反射。反射波会与入射波叠加，形成增强的超压。地面反射超压的大小和作用范围与入射波的参数以及地面特性有关。
冲量（Impulse）：
冲量是指超压在正压持续时间内的积分，衡量了冲击波对结构施加的总动量。冲量对于评估结构在冲击载荷下的变形和破坏程度非常重要。
正压持续时间（Positive Phase Duration）：
指超压大于环境压力的持续时间。正压持续时间与结构的固有周期密切相关，影响结构动力响应的模式。
动压（Dynamic Pressure）：
动压是指冲击波中空气高速流动产生的压力，垂直作用于迎爆表面。对于轻质或受风载敏感的结构，动压的影响不容忽视。

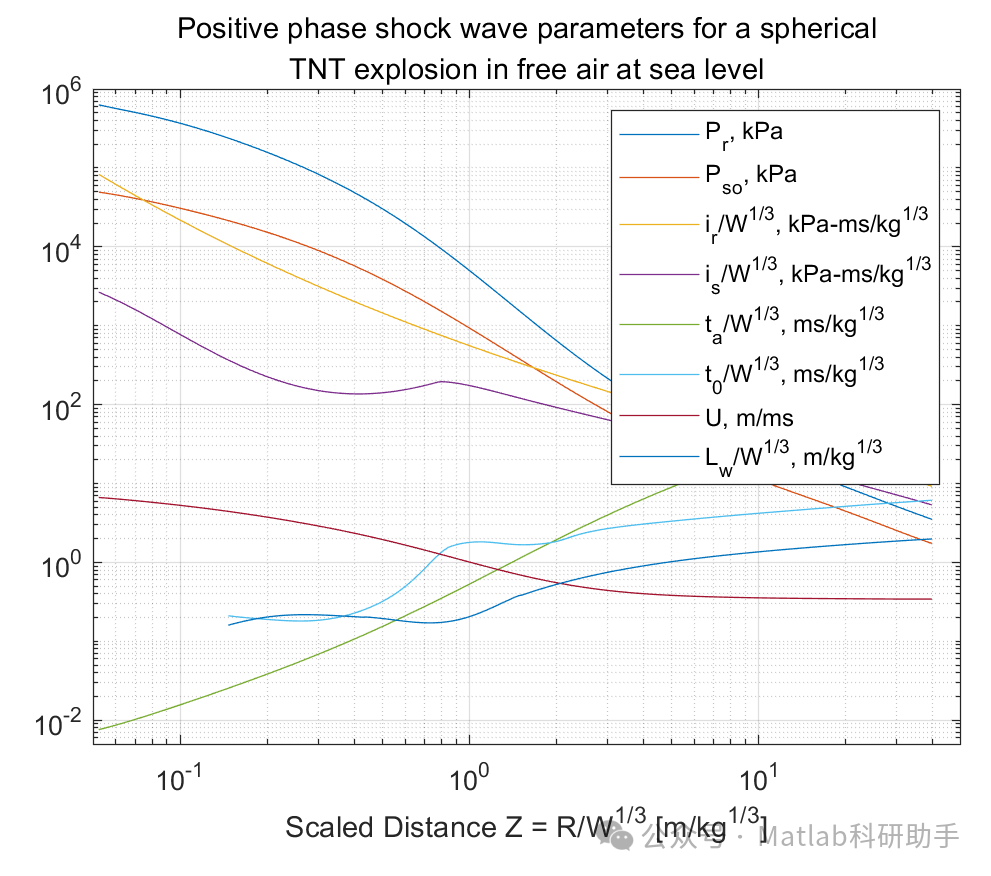

UFC 3-340-02 和 TM 5-855-02 提供了详细的图表（如柯蒂斯图）或公式，通过输入爆炸当量和与爆炸中心的距离，可以方便地查询或计算出上述各项载荷参数。这些图表和公式通常考虑了爆炸物类型（如 TNT）、爆炸位置（地面爆炸或自由空气爆炸）以及反射效应等因素。

值得注意的是，这两份标准中的计算方法是基于理想化条件下的经验公式，可能与实际情况存在一定差异。例如，地形、建筑物的存在、风等因素都可能影响冲击波的传播和衰减。因此，在进行重要的抗爆设计时，可能需要结合更精密的数值模拟或实验方法进行验证。

爆炸载荷参数在结构抗爆设计中的应用

计算得到的爆炸载荷参数是进行结构抗爆设计的基础。结构工程师需要根据这些载荷参数来评估结构的承载能力和抗变形能力。抗爆设计的主要目标是确保结构在爆炸载荷作用下能够保持功能性，或者至少能够防止人员伤亡和关键设备的损坏。

抗爆设计通常包括以下步骤：

确定爆炸威胁：
需要明确潜在的爆炸物类型、当量、可能发生的爆炸位置等。这通常需要进行风险评估。
计算爆炸载荷：
基于确定的爆炸威胁，利用 UFC 3-340-02、TM 5-855-02 或其他标准计算作用于结构的超压、冲量、动压等载荷参数。
结构动力分析：
由于爆炸载荷是瞬时动载荷，需要采用动力分析方法评估结构的响应。常用的方法包括单自由度（SDOF）体系分析、多自由度（MDOF）体系分析以及有限元（FE）分析等。
评估结构响应：
根据动力分析结果，评估结构的位移、应力、应变等响应，并与结构材料的极限承载能力进行比较。
结构加固设计：
如果结构无法满足抗爆要求，需要进行加固设计，例如增加结构构件的尺寸和强度、采用耗能材料、加强连接等。
防护措施：
除了结构加固，还可以采取其他防护措施，例如设置防爆墙、采用防爆门窗、疏散人员等。

在进行结构动力分析时，超压和冲量是关键的输入参数。超压峰值决定了结构在瞬间承受的最大压力，而冲量则反映了结构在整个正压阶段承受的总能量输入。对于不同类型的结构构件，其对超压和冲量的敏感程度可能不同。例如，对于脆性构件（如砌体墙），其破坏通常与超压峰值直接相关；而对于延性构件（如钢筋混凝土梁板），其变形和破坏则与冲量密切相关。

UFC 3-340-02 和 TM 5-855-02 也提供了不同结构构件在爆炸载荷作用下的响应评估方法和设计准则，包括钢筋混凝土构件、钢结构构件、砌体结构构件以及门窗等围护结构的抗爆设计要求。这些准则通常基于许用变形、许用应力或破坏准则来确定构件是否满足抗爆要求。

UFC 3-340-02 与 TM 5-855-02 的异同与补充

UFC 3-340-02 和 TM 5-855-02 在内容上有很多相似之处，因为 TM 5-855-02 是 UFC 3-340-02 的前身之一。然而，UFC 3-340-02 作为统一标准，在一定程度上整合并更新了 TM 5-855-02 等多个部门标准的内容。

主要的异同和补充可能体现在：

范围和更新：
UFC 3-340-02 可能涵盖更广泛的爆炸类型和应用场景，并根据最新的研究成果和工程实践进行更新。
详细程度：
两份标准在某些计算方法和设计细节上可能存在差异，UFC 3-340-02 可能提供更全面的计算图表和设计实例。
应用领域：
虽然都用于抗爆设计，但由于其发布部门不同，TM 5-855-02 可能更侧重于美国陆军相关的设施，而 UFC 3-340-02 则适用于美国国防部的各类设施。
计算工具：
随着技术发展，可能会有基于这些标准的软件工具出现，这些工具可能更紧密地遵循 UFC 3-340-02 的最新版本。

在实际应用中，工程师通常会优先参考最新的 UFC 3-340-02 标准。然而，TM 5-855-02 作为经典标准，其原理和方法仍然具有重要的参考价值，特别是在理解某些概念的演变过程和详细背景信息方面。

未来发展方向与挑战

爆炸载荷参数的研究和结构抗爆设计是一个持续发展的领域。未来的研究方向和挑战可能包括：

更精确的载荷预测：
开发更先进的数值模拟方法（如计算流体动力学 CFD）来更精确地模拟爆炸冲击波的传播和反射，考虑复杂地形、建筑群等因素的影响。
考虑多种载荷耦合：
爆炸可能伴随产生破片、燃烧等效应，研究这些效应与冲击波的耦合作用以及对结构的影响。
新型抗爆材料与结构体系：
研究和开发具有更高能量吸收能力、更好的抗变形能力的材料和结构体系。
智能抗爆结构：
探索利用智能材料和技术来实现结构的自适应抗爆能力。
不确定性分析：
爆炸威胁和载荷参数都存在一定的不确定性，需要发展更鲁棒的设计方法来应对这些不确定性。
标准的不断完善：
随着研究的深入和新技术的出现，UFC 3-340-02 和类似标准将不断更新和完善，以更好地指导工程实践。

结论

基于 UFC 3-340-02 和 TM 5-855-02 标准对爆炸压力效应进行研究，对于准确计算爆炸载荷参数和进行有效的结构抗爆设计具有重要的理论意义和实践价值。这两份标准提供了系统的计算方法和设计准则，为工程师应对爆炸威胁提供了坚实的基础。然而，需要认识到这些方法是基于经验和简化模型，在复杂场景下可能需要结合更先进的分析方法。随着科技的进步，爆炸载荷预测和抗爆设计方法将不断完善，以更好地保障人员生命和财产安全。
