🔥 内容介绍

直流最优潮流（DC Optimal Power Flow, DCOPF）是电力系统运行与规划中不可或缺的核心优化问题之一。它通过简化交流潮流模型，在保证计算效率的同时，对电网运行成本、网损等关键指标进行优化。本课程设计旨在深入探讨直流最优潮流的理论基础、数学模型构建以及常用的求解方法，并通过具体的编程实践，使学习者掌握DCOPF问题的分析、建模与求解能力。文章首先回顾了最优潮流的基本概念及其在电力系统中的重要地位，接着详细阐述了直流潮流模型相对于交流潮流模型的简化与假设。重点分析了直流最优潮流问题的目标函数（通常为发电成本最小化）和约束条件（包括功率平衡约束、发电机出力上下限约束、支路潮流容量约束等）。随后，文章探讨了求解直流最优潮流问题的多种方法，如线性规划法、内点法等，并分析了它们的优劣与适用场景。最后，文章将结合课程设计的实际需求，提出DCOPF模型的编程实现思路与步骤，为学习者提供实践指导。

关键词： 直流最优潮流；最优潮流；电力系统；优化；线性规划；课程设计

1. 引言

电力系统作为现代社会赖以生存的关键基础设施，其安全、经济、可靠运行至关重要。在电力系统运行与规划过程中，需要解决大量的优化问题，其中最优潮流（Optimal Power Flow, OPF）是最核心、最基础的问题之一。最优潮流的目标是在满足系统物理约束和运行安全约束的前提下，优化某个或多个目标函数，例如发电成本最小化、网损最小化、电压偏差最小化等。

交流最优潮流（AC Optimal Power Flow, ACOPF）是电力系统最优潮流的原始形式，它基于复杂的交流潮流方程，能够精确反映系统的电压幅值、相角以及有功、无功功率流动情况。然而，ACOPF问题通常是一个非线性非凸优化问题，求解难度大，计算时间长，特别是在大型复杂电网中，实时求解ACOPF具有很大的挑战性。

为了提高计算效率，在许多应用场景下，如市场出清、短期调度、可靠性评估等，常常采用直流潮流（DC Power Flow）模型作为近似。基于直流潮流模型的优化问题即为直流最优潮流（DCOPF）。DCOPF通过一系列简化假设，将非线性的交流潮流方程线性化，从而将最优潮流问题转化为一个线性规划（LP）或带约束的线性规划问题。虽然DCOPF损失了部分物理精度，但其计算速度快、求解稳定，极大地提高了电力系统优化问题的可解性与应用范围。

本次课程设计以直流最优潮流为主题，旨在引导学习者深入理解DCOPF的理论基础、数学模型，并通过实际编程实现，提升解决实际电力系统优化问题的能力。

2. 最优潮流与直流潮流模型基础

2.1 最优潮流（OPF）概述

最优潮流是电力系统运行中的一个关键优化问题，其基本形式可以描述为在满足系统物理约束和运行安全约束的前提下，最小化（或最大化）一个目标函数。常见的约束包括：

功率平衡约束：
每个节点的注入功率（发电功率减去负荷功率）必须等于从该节点流出的功率。
发电机运行约束：
发电机的出力（有功和无功）通常有上下限限制。
变压器和线路运行约束：
变压器的变比、线路的潮流（有功和无功）通常有容量限制。
节点电压约束：
节点的电压幅值通常需要在一定范围内。
系统安全约束：
包括暂态稳定、小扰动稳定等。

目标函数根据不同的优化目标而异，例如：

发电成本最小化：
最小化所有发电机组的发电成本之和，这是最常见的OPF目标。
网损最小化：
最小化系统中所有线路的功率损耗。
电压偏差最小化：
最小化节点电压与其参考电压之间的偏差。

ACOPF是一个典型的非线性优化问题，通常使用内点法、序列二次规划法等方法求解。

2.2 直流潮流（DC Power Flow）模型

直流潮流模型是在交流潮流模型的基础上进行了一系列简化和近似。主要的假设包括：

忽略支路电阻：
假设所有输电线路和变压器的电阻为零，即只有电抗。
忽略节点电压幅值变化：
假设所有节点的电压幅值为1.0 p.u.，并且在计算过程中保持不变。
忽略变压器相移：
假设变压器没有相移角。
忽略无功功率：
只考虑有功功率的平衡与流动。
假设相邻节点之间的相角差较小：
sin(θi - θj) ≈ θi - θj。

基于这些假设，交流潮流方程可以被大大简化。对于支路 i-j，其有功潮流 Pi-j 可以近似表示为：

Pi-j ≈ (θi - θj) / Xij

其中，θi 和 θj 分别是节点 i 和节点 j 的电压相角，Xij 是支路 i-j 的电抗。

节点的有功功率平衡约束可以表示为：

Pi,gen - Pi,load = Σj (θi - θj) / Xij

其中，Pi,gen 是节点 i 的注入发电有功功率，Pi,load 是节点 i 的负荷有功功率，求和符号表示对与节点 i 相连的所有节点 j 进行求和。

直流潮流模型是一个线性模型，这为后续的优化问题求解带来了极大的便利。

3. 直流最优潮流（DCOPF）的数学模型

直流最优潮流问题是在直流潮流模型的基础上，加入目标函数和约束条件构成的优化问题。最常见的DCOPF目标是发电成本最小化。

3.1 目标函数

通常，DCOPF的目标函数是系统中所有发电机组的总发电成本最小化。发电机组的发电成本通常表示为其有功出力 Pg 的函数，即 Ci(Pgi)。在简化情况下，常常采用二次函数或分段线性函数来近似成本曲线。在DCOPF中，由于只考虑有功功率，目标函数可以表示为：

最小化 Σi Ci(Pgi)

其中，求和符号表示对所有发电机组进行求和。对于线性成本曲线，Ci(Pgi) = ai * Pgi + bi。

3.2 约束条件

DCOPF问题的约束条件主要包括：

节点有功功率平衡约束： 对于每个节点 i，注入功率必须等于流出功率。基于直流潮流模型，该约束可表示为：

Σk ∈ gen(i) Pk,gen - Pi,load = Σj ∈ connect(i) (θi - θj) / Xij

其中，gen(i) 表示连接到节点 i 的发电机组集合，connect(i) 表示与节点 i 相连的节点集合。
发电机有功出力约束： 每个发电机组 k 的有功出力 Pk,gen 必须在其上下限范围内：

Pk,gen,min ≤ Pk,gen ≤ Pk,gen,max
支路潮流容量约束： 每条支路 i-j 的有功潮流 |Pi-j| 不能超过其容量限制 Pcap,ij。在直流潮流模型下，支路潮流 Pi-j = (θi - θj) / Xij。因此，约束可表示为：

| (θi - θj) / Xij | ≤ Pcap,ij

这等价于：

-Pcap,ij ≤ (θi - θj) / Xij ≤ Pcap,ij
参考节点相角约束： 为了消除相角解的多样性，通常将某个节点的相角固定为零，作为参考节点。例如，如果节点 1 是参考节点，则 θ1 = 0。

综合以上目标函数和约束条件，DCOPF问题可以被形式化为一个标准的线性规划问题，因为目标函数是线性的（对于线性成本曲线），并且所有约束条件都是线性的。

4. 直流最优潮流的求解方法

由于DCOPF问题通常可以转化为线性规划问题，因此可以使用各种成熟的线性规划求解器进行求解。常用的求解方法包括：

4.1 线性规划法（Linear Programming, LP）

线性规划是求解线性目标函数在线性约束条件下的最优解的方法。标准LP问题的形式为：

最小化 c^T x
约束 Ax ≤ b
Dx = e
x ≥ 0

将DCOPF问题转化为标准LP问题需要对模型进行适当的改写，例如引入松弛变量处理不等式约束，处理自由变量等。成熟的LP求解器，如Gurobi, CPLEX, MOSEK 或开源的GLPK, PuLP 等，都可以高效地求解DCOPF问题。

4.1.1 DCOPF转化为LP的标准形式

将DCOPF问题转化为标准LP形式通常涉及以下步骤：

确定决策变量：
决策变量通常包括发电机组的有功出力 (Pgi) 和节点电压相角 (θi)。
构建目标函数向量 c：
如果发电机成本是线性的，c 的元素对应于每个发电机的成本系数。
构建约束矩阵 A, b 和 D, e：
- 功率平衡约束：
  可以表示为矩阵形式。对于每个节点，存在一个等式约束。
- 发电机出力约束：
  可以转化为不等式约束。
- 支路潮流容量约束：
  需要分解为两个不等式约束。
- 参考节点相角约束：
  是一个等式约束。
处理自由变量：
节点相角 θi 通常没有上下限，是自由变量。在LP中，自由变量可以通过引入两个非负变量的差来表示。
引入松弛变量：
将不等式约束转化为等式约束通常需要引入非负的松弛变量或剩余变量。

虽然转化过程可能稍显复杂，但一旦转化为标准LP形式，就可以直接利用现有的高性能LP求解器进行求解，效率高且结果可靠。

4.2 内点法（Interior-Point Method）

内点法是一种广泛应用于求解线性和非线性规划问题的算法。对于线性规划问题，内点法通过沿着可行域内部的路径逼近最优解，相较于单纯形法，在处理大型问题时通常具有更好的计算复杂度。内点法也可以直接用于求解DCOPF问题，尤其是在DCOPF模型包含一些非线性但可以通过内点法有效处理的项时（虽然在典型的线性DCOPF中优势不明显）。

4.3 其他求解方法

除了标准的LP求解器和内点法，还可以考虑其他一些方法：

对偶理论与灵敏度分析：
求解DCOPF的对偶问题可以获得节点的边际电价（节点边际成本，Locational Marginal Price, LMP），这对电力市场运行至关重要。对偶变量提供了对约束条件的灵敏度信息。
启发式算法：
虽然DCOPF是线性问题，但对于一些包含特殊约束或需要快速近似解的场景，也可以考虑使用启发式算法，尽管这通常不是解决标准DCOPF的首选方法。

5. 直流最优潮流课程设计实践

本次课程设计的重点在于理解DCOPF的理论并进行实际编程实现。以下是一些建议的实践步骤：

5.1 数据准备

网络拓扑数据：
需要获取测试电网的节点数据（编号、类型、负荷）、支路数据（起点节点、终点节点、电抗、容量）、发电机数据（连接节点、出力上下限、成本函数）。可以使用标准的测试系统，如IEEE测试系统。
成本数据：
需要为每个发电机提供成本函数参数。

5.2 模型构建

选择编程语言和工具：
可以选择Python、MATLAB等常用编程语言，并利用相应的优化库。Python中有PuLP, Pyomo, CVXPY 等建模工具和Gurobi, CPLEX, GLPK 等求解器接口。MATLAB中有Optimization Toolbox。
构建目标函数表达式：
根据发电机成本函数，构建总成本表达式。
构建约束条件表达式：
逐个构建节点功率平衡约束、发电机出力约束、支路潮流容量约束和参考节点相角约束。注意将不等式约束转化为标准形式，并处理自由变量。
矩阵表示：
将构建的约束条件表示为矩阵形式 Ax ≤ b 和 Dx = e，这对于使用LP求解器非常重要。

5.3 求解与结果分析

选择并配置LP求解器：
选择一个合适的LP求解器，并将其与构建的模型连接。
调用求解器求解：
运行求解器，获取最优解。

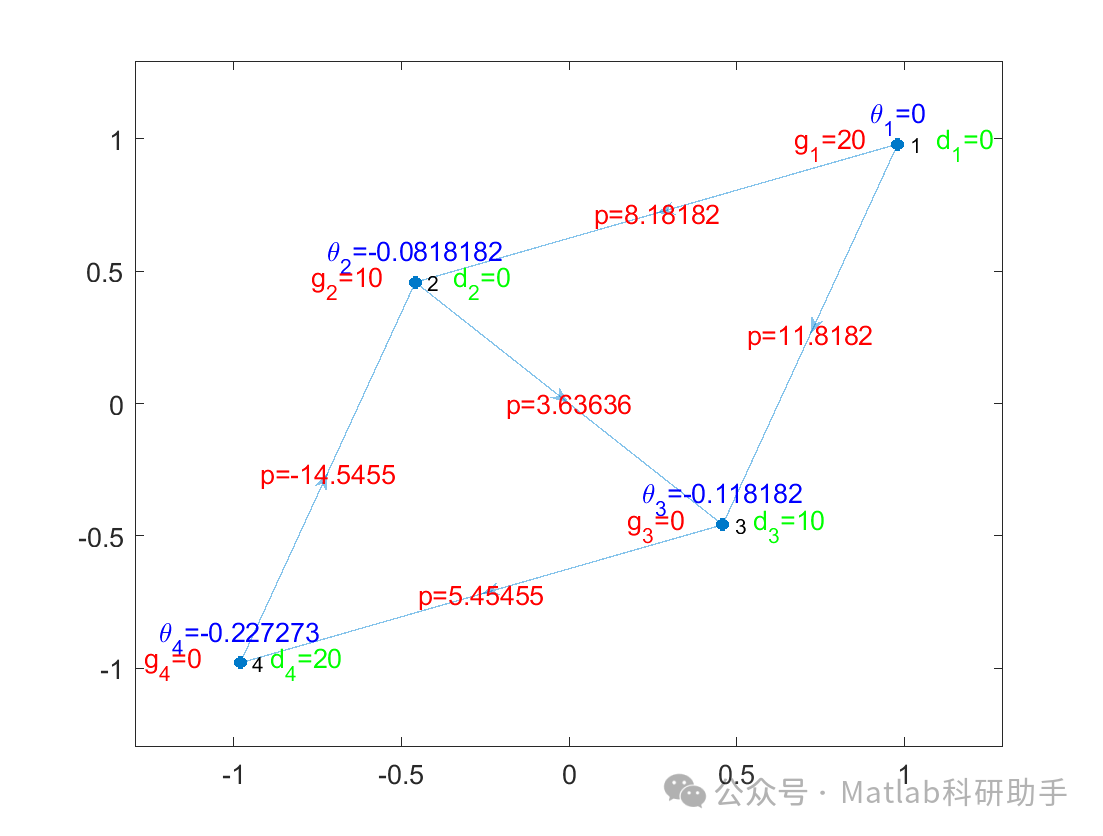

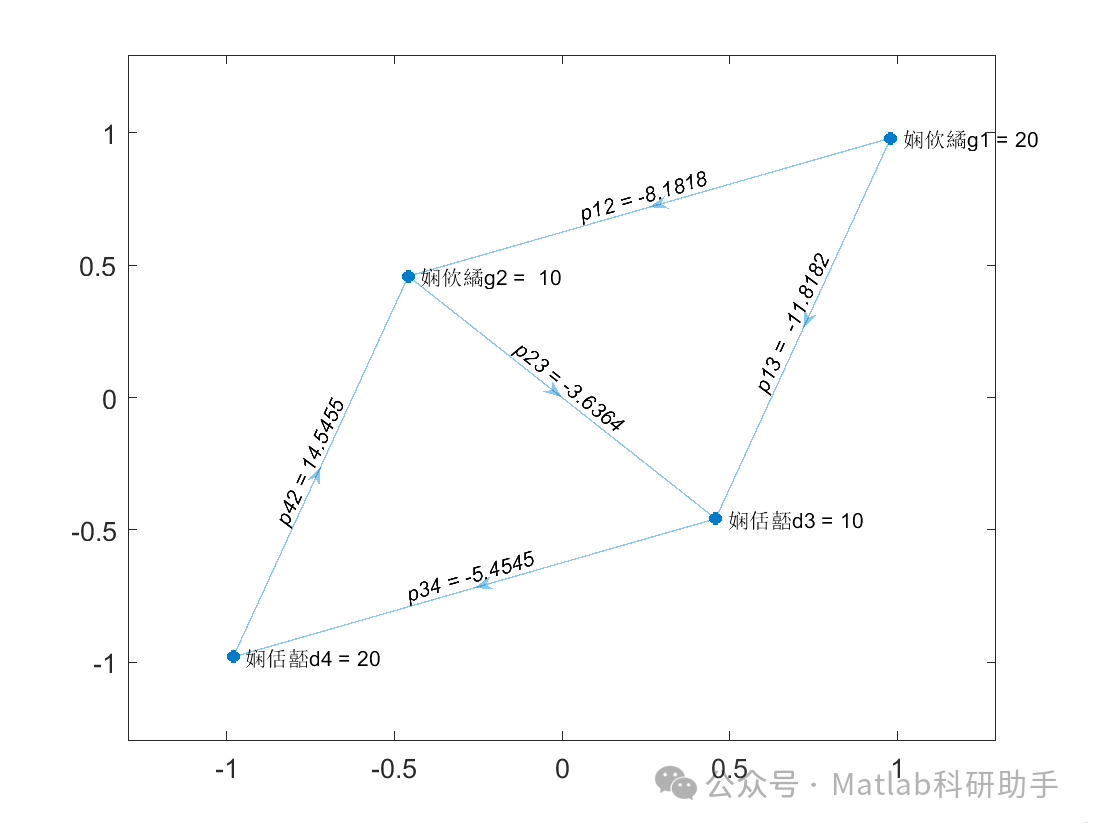

分析结果：
- 最优目标函数值：
  得到最小的总发电成本。
- 发电机最优出力：
  得到每个发电机组在最优运行状态下的出力。

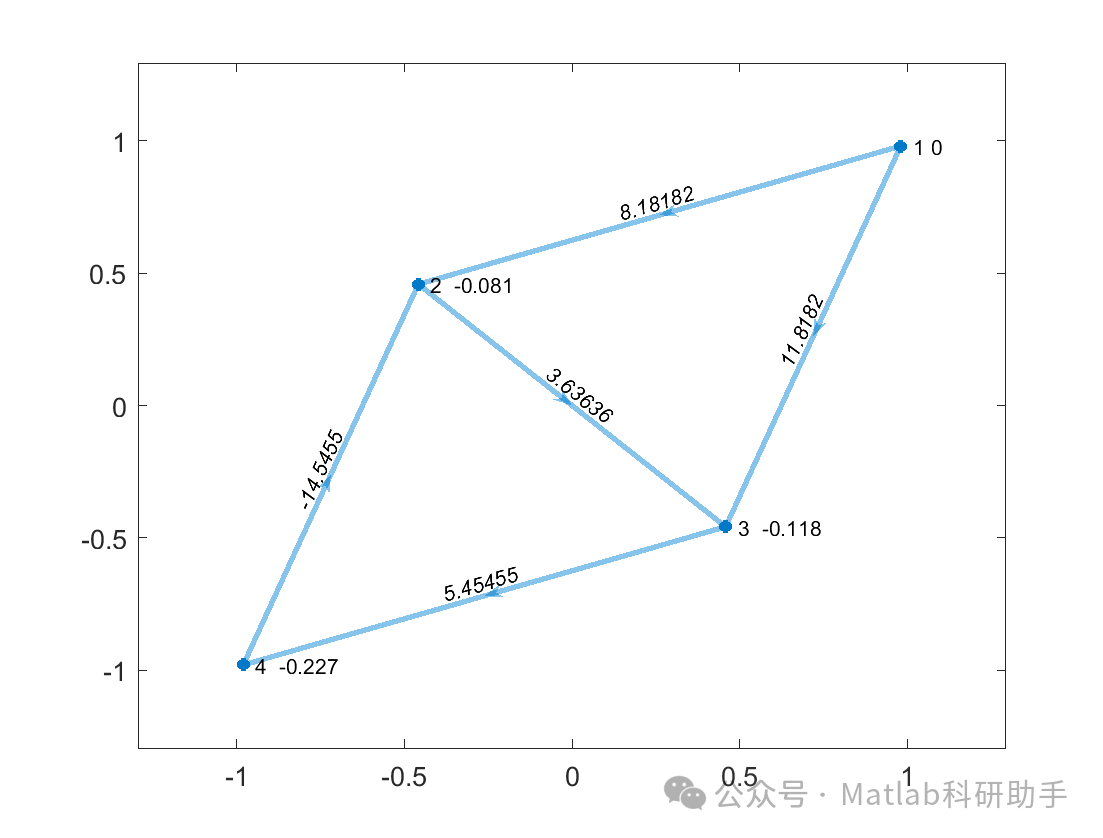

- 节点电压相角：
  得到每个节点的电压相角。

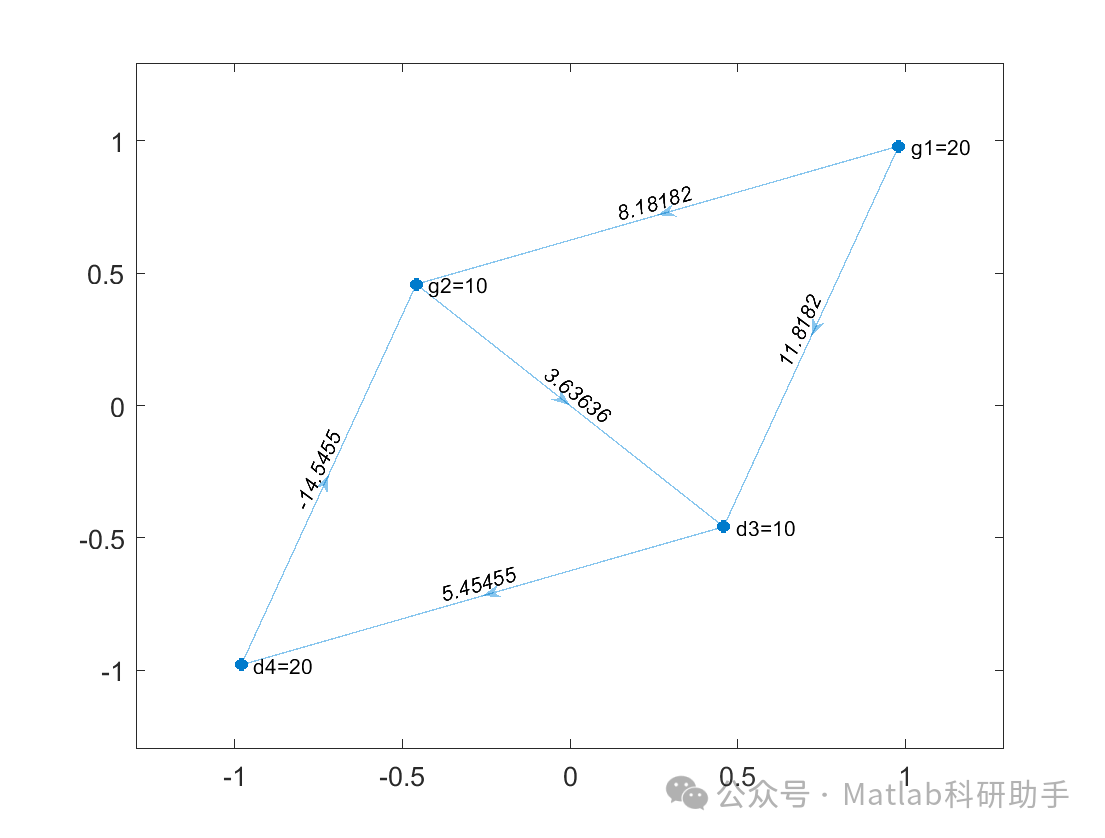

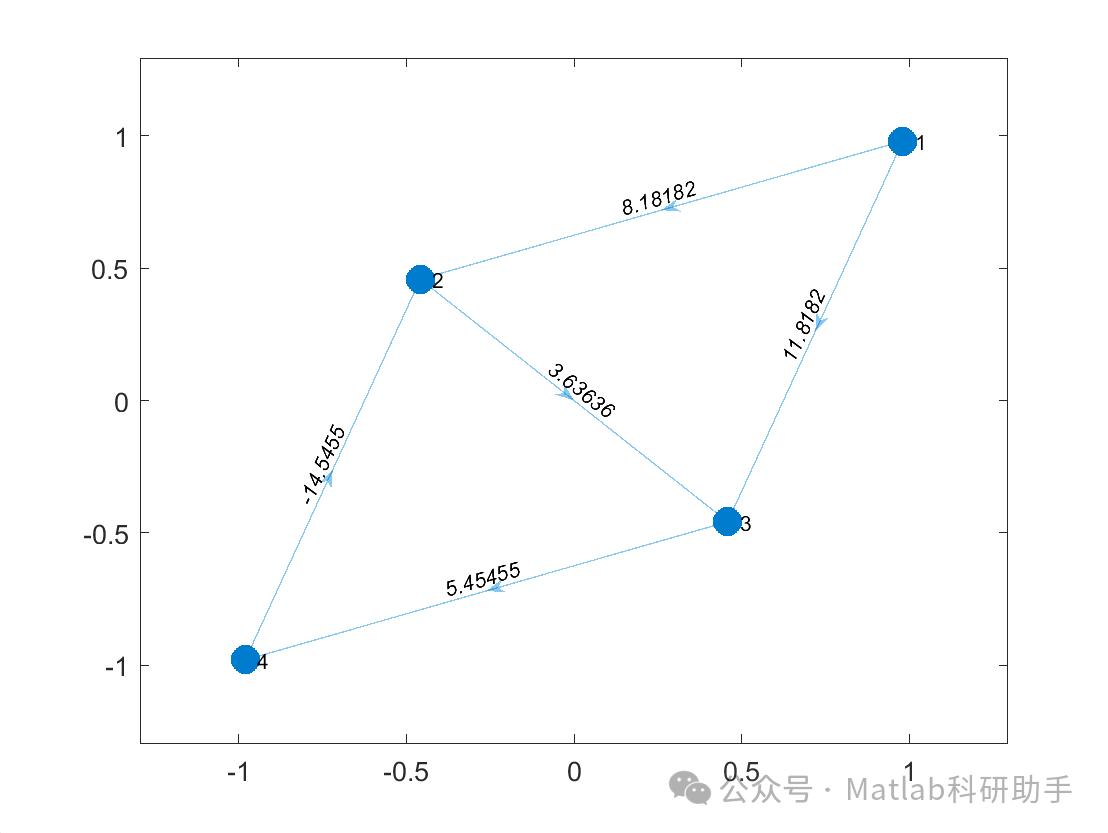

- 支路潮流：
  根据节点相角和支路电抗计算各支路的有功潮流。
- 约束满足情况：
  检查所有约束是否在最优解下得到满足。
- 对偶变量（LMP）：
  如果求解器提供了对偶变量，分析节点的边际电价，理解电力市场中价格的形成机制。

5.4 报告撰写

撰写课程设计报告，内容应包括：

问题描述：
清晰地定义所要解决的DCOPF问题。
理论回顾：
简要回顾最优潮流和直流潮流模型。
数学模型：
详细列出DCOPF的数学模型，包括目标函数和所有约束条件。
求解方法：
描述所采用的求解方法（如LP法）以及使用的工具。
数据与模型实现：
说明所使用的数据和模型构建的详细过程，包括代码实现的关键部分。
结果分析：
展示求解结果，并进行详细的分析和解释。
遇到的问题与解决方案：
记录在课程设计过程中遇到的困难以及如何解决。
总结与展望：
总结本次课程设计的收获，并对未来的研究或应用进行展望。

6. 结论

直流最优潮流是电力系统运行与规划中的一个重要且有效的优化工具。通过对交流潮流模型的合理简化，DCOPF问题可以被转化为一个线性规划问题，从而大大提高了求解效率和稳定性。本课程设计深入探讨了DCOPF的理论基础、数学模型构建和求解方法，并提供了实际编程实现的指导。掌握DCOPF的分析和求解能力，对于理解电力系统的经济运行、市场机制以及进行相关的电力系统分析与规划具有重要的实践意义。通过本次课程设计，学习者将能够巩固优化理论知识，提升建模和编程能力，为将来从事电力系统相关的研究和工程实践奠定坚实的基础。
