stm32 mpu6050 舵机云台支架跟随

硬件平台：stm32f103c8t6

传感器：mpu6050

源码+模块连接：链接

        最近的项目涉及到了运动控制，无刷电机，有刷电机，舵机，都在最近轮番登台。

        本身也是做电机控制的，对这些电机也都比较熟悉。

        在项目中用到了一个两轴舵机云台支架。感觉挺有趣，结合mpu6050传感器，做一个跟随角度运动的两轴云台。

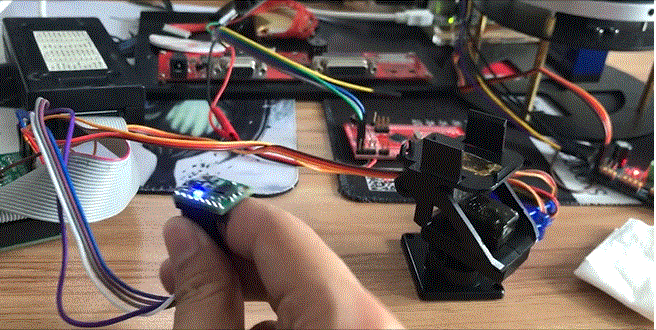

 实验效果：

这个程序原理并不难，一共可以分三个步骤：

第一步：mpu6050 角度融合，利用DMP库采集实际的测量角度。

第二步：舵机控制

第三步：将mpu6050采集到的角度范围映射到舵机控制的数值范围

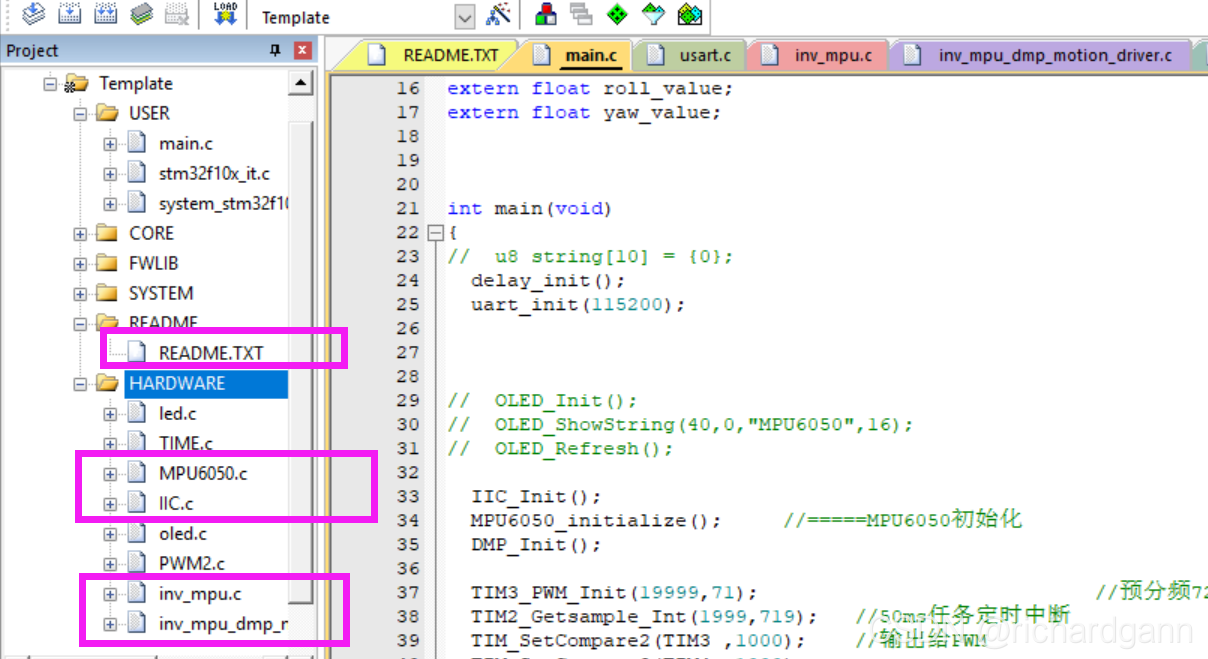

        mpu6050是IIC通信的，在这里我们用软件模拟iic协议，就是图片中的IIC.c那个文件，mpu6050.c那个文件是mpu6050初始化文件，这个文件需要配合数据手册来配置寄存器，也可以直接参考网上其它博客讲解的MPU6050的初始化配置。

        inv_mpu.c和inv_mpu_dmp_motion_driver.c这两个文件是DMP库，这个文件挺复杂的，里面感觉写的乱糟糟的，参与了角度获取和初始化，如果实在看不明白，可以直接把这些文件移植到你的工程中，毕竟只是取个角度而已。

        舵机控制在我之前的博客中有专题讲解，就是给一个50hz的pwm，在0.5ms-20ms的脉宽中控制角度。在这里不在讲解了。

         接下来是区间映射函数，这个函数还是挺好用的，可以在很多方面直接移植，完成区间映射的效果，达到事半功倍，这个是函数。具体用法参考一下工程吧，就不具体讲解了，不懂得话也可以给我留言。

float map(float value,float fromLow,float fromHigh,float toLow,float toHigh)
{
	return ((value-fromLow)*(toHigh-toLow)/(fromHigh-fromLow)+toLow);
}

        在测试的过程中发现云台会出现“赵四抽”的现象，用串口将角度数据打出后发现，是因为yaw的数值会发生跳动，传感器是我自己做的，怀疑焊接有虚焊，又焊一块，发现云台不在抽了，通过串口打出的角度数据也都比较平稳。

最后，希望大家实验顺利，学习愉快。
