SD2315这颗磁编码器芯片输出接口很多,有ABZ/UVW/SPI/SSI/SDI/DAC/PWM等。

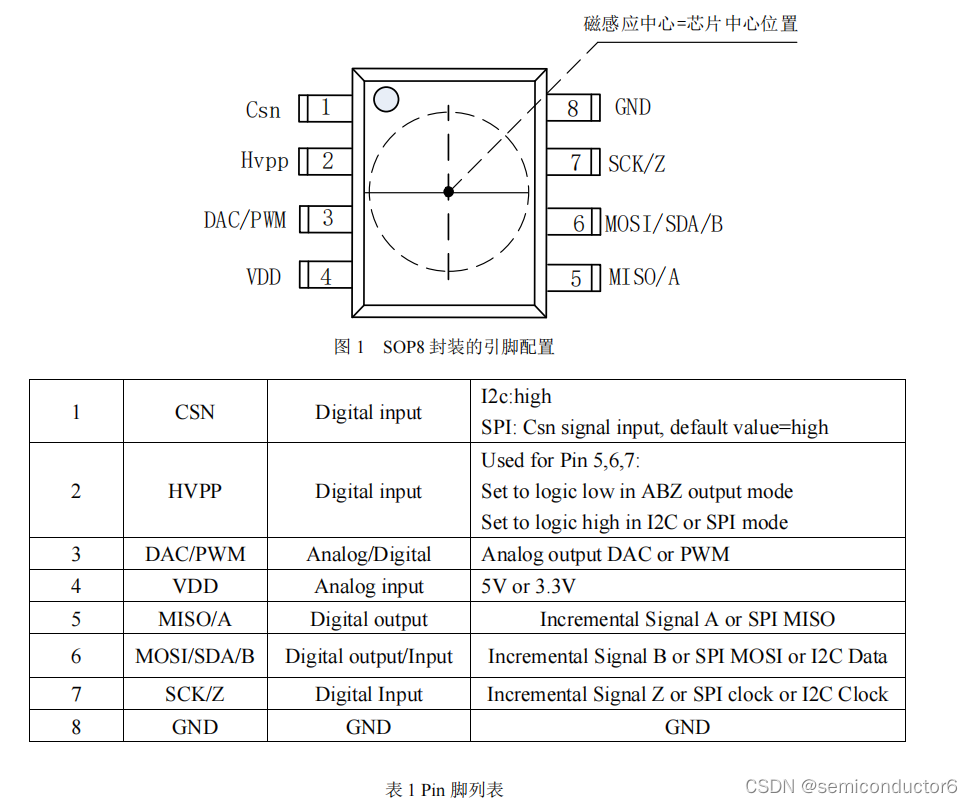

但是默认的是ABZ和SPI输出,客户常问接上就可以同时输出吗?原厂为了器件的安全性设计上做了些特殊要求,我们先看管脚定义。
当管脚 2
HVPP
接低到地时候,芯片工作在
ABZ
(模式寄存器
0x05[1:0]=00
)或者
SDI(寄存器 0x05[1:0]=01)输出模式.把 HVVP 接高到 VDD 时候芯片工作在 I2C 或者 SPI
接口输出,可以通过这些接口进行寄存器和 OTP 读 写和编程,也可以直接读出寄存器替代线性电压输出。 这样好处是防止寄存器后期被篡改,但是你要ABZ输出同时还想通过SPI 调分辨率就会有点麻烦。所以原厂提供出厂编程和编程器来支持。
