LIN通讯电路设计

LIN(Local Interconnect Network)总线是基于UART/SCI(通用异步收发器/串行接口)的低成本串行通讯协议。其目标定位于车身网络模块节点间的低端通信，主要用于智能传感器和执行器的串行通信。

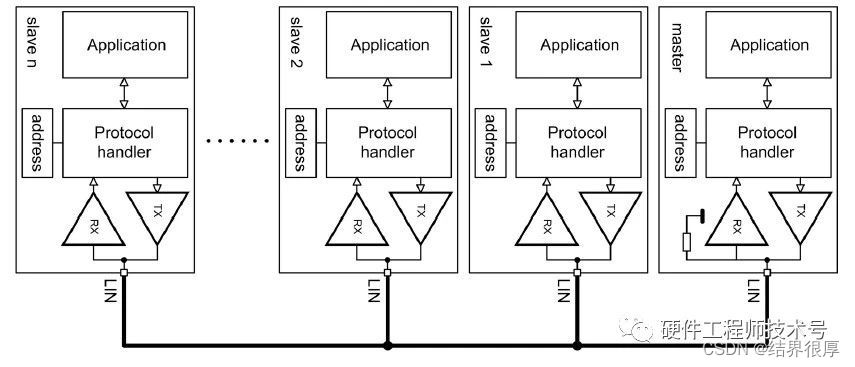

一个LIN 网络由一个主节点以及最多16个从节点组成，所有节点都有一个通讯任务。

LIN收发器要支持19.2 kbit/s波特率。

电路如下：

详细设计注意点：

1.上拉电阻

上拉电阻参考值如下。

R_Master = 1000Ω ± 1%

R_Slave = 30kΩ ± 1%（收发器内阻）

2.节点电容

参考的各节点LIN线与地的电容值如下。电容值可以通过整个总线系统的电容值而调整。

C_Master = 680pF ± 10%

C_Slave = 220pF ± 10%

3.ESD保护

每个节点LIN线与地之间需要放置一个TVS或者压敏电阻用于增强总线的ESD防护。

4.工作电压

每个节点需要在V_SUP 8~18V范围内正常工作。

5.总线信号

最大输入显性电压V_in_dom = 0.4 V_SUP.

最小输入隐性电压V_in_rec = 0.6 V_SUP.

最大输出显性电压V_out_dom = 0.2 V_SUP.

最小输出隐性电压V_out_rec = 0.8 V_SUP.

---
