【ARMv8/v9 GIC 系列 5 -- GIC GICD_CTRL 使用详细介绍】

已于 2024-07-06 21:47:09 修改
阅读量1.6k 收藏 26
点赞数 43
分类专栏： # 【ARMv8/v9 GICv3 GICv4】 文章标签： linux 运维 服务器
于 2024-07-03 22:54:33 首次发布
主公讲ARM
本文链接：https://blog.csdn.net/sinat_32960911/article/details/140163815
版权


请阅读【ARM GICv3/v4 实战学习 】

文章目录

GICD_CTRL

GICv3（通用中断控制器版本3）是ARM架构下用于管理和处理中断的关键组件之一。它包含了多个寄存器，用于配置和控制中断的行为。其中，GICD_CTLR（Distributor Control Register）是一个非常重要的寄存器，它用于启用中断和亲和性路由设置。

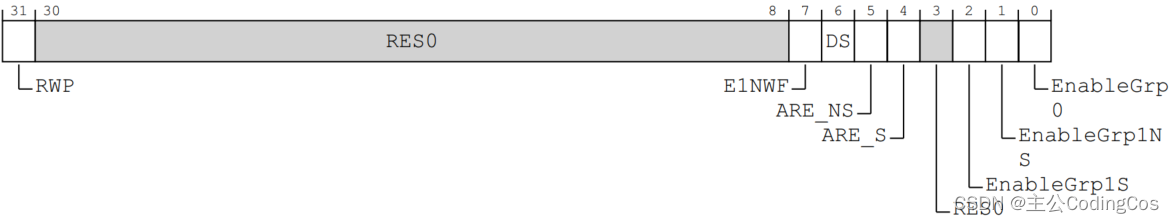

在这里插入图片描述

下面是对GICD_CTLR寄存器中一些关键位的详细介绍：

GICD_CTLR 寄存器结构

GICD_CTLR的格式取决于访问的安全状态以及系统支持的安全状态数量，这由GICD_CTLR.DS指定。当访问为安全状态，在支持两种安全状态的系统中，其结构如下：</
