【ARMv8/v9 GIC 系列 3 -- GIC 的 类型寄存器 GICD_TYPER】

请阅读【ARM GICv3/v4 实战学习 】

---

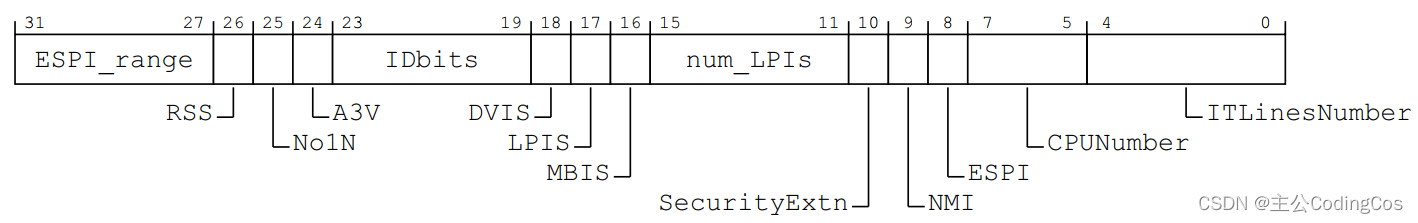

GIC 类型寄存器 GICD_TYPER

GICD_TYPER寄存器，即中断控制器类型寄存器，是ARM GIC（通用中断控制器）中的一个关键寄存器，它提供了关于GIC本身特性的详细信息。以下是GICD_TYPER寄存器的各个字段的详细介绍：

ESPI_Range, 位[31:27]

• 这些位指示支持的扩展SPI（共享外设中断）的范围。这对于支持大量外设中断的实现特别重要，最大可以支持范围是 (32*(ESPI_range + 1) + 4095)。

RSS, 位[26]

• Range Selector Support（范围选择器支持）。这表示GIC是否支持基于范围的选择器，这对于中断的分配和管理至关重要。

No1N, 位[25]

• 表示是否支持每N个SPI中断中的1个中断。这涉及到中断的分布和优先级管理。详细内容见：【ARMv8/v9 GIC 系列 5.1 – GIC GICD_CTRL Enable 1 of N Wakeup Function】。

A3V, 位[24]

• Affinity 3 Valid（亲和性3有效）。指示分配器是否支持非零值的亲和性level3。在多核系统中，这与处理器的分组和任务调度有关。

IDBits, 位[23:19]

• 指示支持的中断标识符位数减一。这个值决定了GIC可以支持的中断数量。

DVIS, 位[18]

• 表示实现是否支持直接虚拟LPI（局部性特定外设中断）注入。这对于虚拟化环境中中断的高效管理非常重要。

LPIs, 位[17]

• 表示实现是否支持LPIs。LPIs是面向更大规模中断系统的设计，允许灵活的中断分配和管理。

MBIS, 位[16]

• 表示实现是否通过写入分配器寄存器支持基于消息的中断。这为中断通信提供了一种高效机制。

NUM_LPIs, 位[15:11]

• 表示支持的LPIs数量。这个字段给出了LPI支持的具体规模。

SecurityExtn, 位[10]

• 表示GIC实现是否支持两种安全状态。这对于设计需要区分安全和非安全中断的系统来说非常重要。

NMI, 位[9]

• Non-Maskable Interrupts（非屏蔽中断）。这表示GIC是否支持NMI，这种中断在系统级紧急情况下非常重要，因为它们无法被禁用。

ESPI, 位[8]

• 表示是否支持扩展SPI。这对于需要处理大量外设中断的大型系统来说很重要。

CPUNumber, 位[7:5]

• 报告在未启用亲和性路由时可以使用的处理器元素（PE）数量减一。这些PE必须从零开始连续编号，但这个数字与MPIDR中的亲和性层次结构之间的关系是由实现定义的。

ITLinesNumber, 位[4:0]

• 对于INTID范围为32到1019的情况，指示支持的最大SPI。如果这个字段的值为n，则最大SPI INTID为32(n+1)减1。例如，00011表示最大SPI INTID为127。无论这个字段定义的INTID范围如何，中断ID 1020-1023都是为特殊用途保留的。值为0表示不支持SPIs。

GICD_TYPER寄存器提供了GIC的关键配置信息，使得系统软件可以根据GIC的能力和特性进行有效的中断管理和配置。
