前言
行为树,是目前游戏中应用较为广泛的一种行为决策模型。这离不开它成熟的可视化编辑工具,例如Unity商城中的「Behaviour Designer」,甚至是虚幻引擎也自带此类编辑工具。而且它的设计逻辑并不复杂,其所利用的树状结构,很符合人的思考方式。
接下来,我们会先对它的运作逻辑进行介绍,然后再试图用代码实现它。树状结构在不借助可视化工具的情况下是不容易呈现清楚的,这里我借鉴了Steve Rabin的《Game AI Pro》中行为树的实现方式,利用代码缩进稍稍实现了一些可视化(本教程使用C#代码实现)。下面我们就开始吧!
运作逻辑
1.根节点驱动

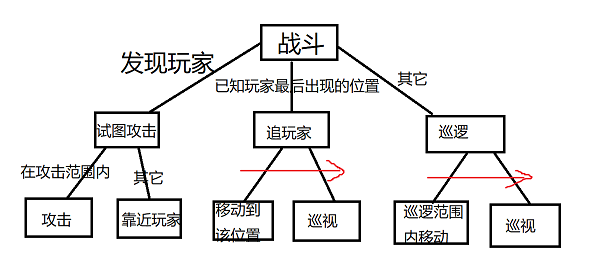

如果你已经了解「有限状态机(FSM)」的话,你应该知道,有限状态机在运作时常常会停留在一个状态中,不断执行该状态的逻辑,直至接受到状态转移的指令才变化到其它状态。而行为树则是会不断从根节点向下搜索,即「根节点驱动」,来找到合适的「动作」执行,执行完毕后会再回到根节点重复这个过程。以下面这个「怪物攻击玩家」行为树为例:
假设「攻击」动作的逻辑是「向玩家挥一拳」,现在怪物发现玩家且玩家在攻击范围内。那么,按照行为树的逻辑,它会经过「战斗 → 试图攻击 → 攻击」一路下来,最终向玩家挥出一拳 ( ̄ε(# ̄)☆╰╮o( ̄皿 ̄///)。
至此,「攻击」就算是完成了,若是在状态机中,攻击也算是一种状态的话,怪物必然会停留于此,等待下一帧时再挥出一拳。但在行为树中呢?它确实也会在下一帧时在挥出一拳,只是会再经过「战斗 → 试图攻击 → 攻击」这个过程,也就是前面所说的,从根节点再次出发。
你可能也发现了,这明显是脱裤子放屁的行为,它确实可以算是行为树的小缺点。但其实行为树的深度通常并不会太深,多几次布尔判断或小遍历倒也不打紧;而且有一种事件驱动的行为树实现方法,能以“空间换时间”的手段改善这种情况,感兴趣的同学可以去了解一下。
2.特殊的节点
行为树的一大特点,就是将条件与行为本身进行了分离。

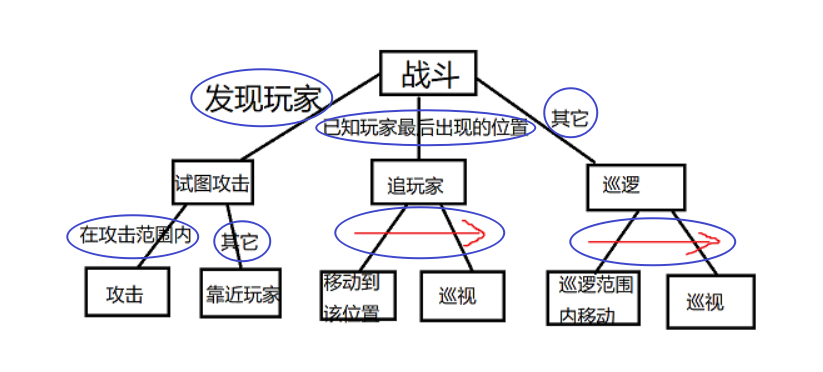

什么意思呢?我们仍以上面那张图为例,只是稍稍修改下表现方式(也更接近行为树真正的样子):
好像多了几个圈?那现在,请你将这些圈也视为和「攻击」一样类型的节点。这样一来,我们将「判断逻辑」、「顺序遍历(图中的红色箭头)」、「动作」都用节点来表示了。这有什么好处呢?好处就在于我们可以将它们进行各种各样的组合!比如,如果有一个怪物比较胆小,遇到玩家后会逃跑,我们就可以用图中的「发现玩家」+「移动到该位置(逃跑的位置)」来实现;也可以配合新的节点来组合,比如「已知玩家最后出现的位置」+ 新节点:「朝指定位置开火」,就可以实现远程追击。
总之,正是因为行为树有一系列特殊的节点,使得开发者可以降低各个行为之间的关联(也就是解耦),再配合上树状结构的特点,开发者可以灵活地进行组装,实现节点的重复利用,避免写重复的代码,提高了开发效率。(用过有限状态机写游戏AI的同学一定能体会到这点的好处)
代码实现
现在,我们就一起来实现行为树吧,先看看我们有哪些要实现的吧(它们的具体含义后面会解释):
- 组合节点(Composite),指有多个子节点的特殊节点,具体包括:
- 顺序器(Sequence)
- 选择器(Selector)
- 并行器(Parallel)
- 过滤器(Filter)
- 主动选择器(ActiveSelector)
- 监视器(Monitor)
- 修饰节点(Decorator),指仅有一个子节点的特殊节点,具体包括:
- 取反器(Inverter)
- 重复执行器(Repeat)
- 动作节点,指可以自定义的节点,比如「攻击」、「巡视」之类的
1.基础准备
正式实现它们之前,我们应当准备它们的基类,毕竟它们都是节点,有一些共性的东西可以提取出来,这样可以减少一些重复的代码。
csharp
/// <summary> /// 运行结果状态的枚举 /// </summary> public enum EStatus { //失败,成功,运行中,中断,无效 Failure, Success, Running, Aborted, Invalid } /// <summary> /// 行为树节点基类 /// </summary> public abstract class Behavior { public bool IsTerminated => IsSuccess || IsFailure;//是否运行结束 public bool IsSuccess => status == EStatus.Success;//是否成功 public bool IsFailure => status == EStatus.Failure;//是否失败 public bool IsRunning => status == EStatus.Running;//是否正在运行 protected EStatus status;//运行状态 public Behavior() { status = EStatus.Invalid; } //当进入该节点时才会执行一次的函数,类似FSM的OnEnter protected virtual void OnInitialize() {} //该节点的运行逻辑,会时时返回执行结果的状态,类似FSM的OnUpdate protected abstract EStatus OnUpdate(); //当运行结束时才会执行一次的函数,类似FSM的OnExit protected virtual void OnTerminate() {} //节点运行,从中应该更能了解上述三个函数的功能 //它会返回本次调用的结果,为父节点接下来的运行提供依据 public EStatus Tick() { if(!IsRunning) OnInitialize(); status = OnUpdate(); if(!IsRunning) OnTerminate(); return status; } //添加子节点 public virtual void AddChild(Behavior child) {} //重置该节点的运作 public void Reset() { status = EStatus.Invalid; } //强行打断该节点的运作 public void Abort() { OnTerminate(); status = EStatus.Aborted; } }
2.组合节点
首先实现「组合节点」这个基类。
csharp
using System.Collections.Generic; public abstract class Composite : Behavior { protected LinkedList<Behavior> children;//用双向链表构建子节点列表 public Composite() { children = new LinkedList<Behavior>(); } //移除指定子节点 public virtual void RemoveChild(Behavior child) { children.Remove(child); } public void ClearChildren()//清空子节点列表 { children.Clear(); } public override void AddChild(Behavior child)//添加子节点 { //默认是尾插入,如:0插入「1,2,3」中,就会变成「1,2,3,0」 children.AddLast(child); } }
接下来就是具体类的实现了,我会对这些节点的功能作出解释(有参考虚幻引擎的行为树节点介绍),再进行代码实现。
1.顺序器

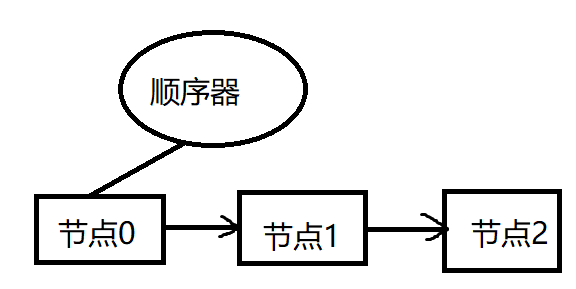

逻辑上来讲(非代码结构),它长这样:
顺序器会按从左到右的顺序执行其子节点。当其中一个子节点执行失败时,将停止执行,也就是说,任一子节点失败,顺序器就会失败。只有所有子节点运行都成功,顺序器才算成功。
csharp
public class Sequence : Composite { protected LinkedListNode<Behavior> currentChild;//当前运行的子节点 protected override void OnInitialize() { currentChild = children.First;//从第一个子节点开始 } protected override EStatus OnUpdate() { while(true) { var s = currentChild.Value.Tick();//记录子节点运行返回的结果状态 /* 如果子节点运行,还没有成功,就直接返回该结果。 是「运行中」那就表明本节点也是运行中,有记录当前节点,下次还会继续执行; 是「失败」就表明本节点也运行失败了,下次会再经历OnInitialize,从头开始。 */ if( s != EStatus.Success) return s; //如果运行成功,就换到下一个子节点 currentChild = currentChild.Next; //如果全都成功运行完了,就返回「成功」 if(currentChild == null) return EStatus.Success; } } }
2.选择器

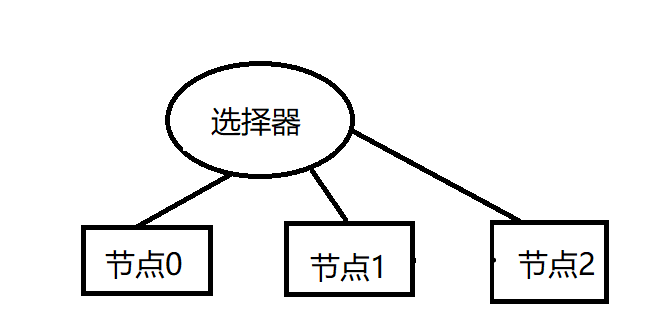

从逻辑上讲,它的结构应该长这样:
每次只会选择一个可以运行的子节点来运行。
但从代码上来说,选择器的结构和顺序器完全一致,只是运行逻辑变化了:
按从左到右的顺序执行其子节点。当其中一个子节点执行成功时,就停止执行,也就是说,任一子节点成功运行,就算运行成功。只有所有子节点运行都失败,选择器才算运行失败。
所以,只要简单地继承「顺序器」并修改它的OnUpdate逻辑,就能得到选择器啦!
csharp
public class Selector : Sequence { protected override EStatus OnUpdate() { while(true) { var s = currentChild.Value.Tick(); if( s != EStatus.Failure) return s; currentChild = currentChild.Next; if(currentChild == null) return EStatus.Failure; } } }
3.并行器

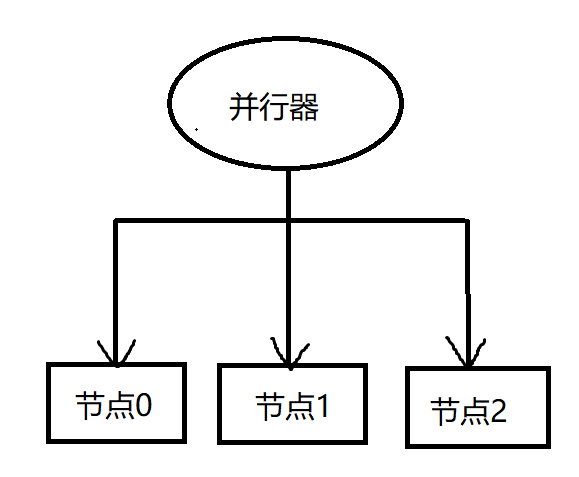

并行器,它会同时执行所有子节点。
可这样就有问题了:
- 怎么「同时」运行,要用多线程吗?
- 同时执行必然会返回多个结果,该如何确定最终返回运行结果呢?
对于问题1,是不用多线程的,我们只要在一帧中把所有子节点都执行一次,就算是「同时」执行了。
对于问题2,我们可以根据需求自行设置并行器成功或失败的标准,一般可分为「全都」和「只要有一个」。
看看代码就知道了:
csharp
public class Parallel : Composite { protected Policy mSuccessPolicy;//成功的标准 protected Policy mFailurePolicy;//失败的标准 /// <summary> /// Parallel节点成功与失败的要求,是全部成功/失败,还是一个成功/失败 /// </summary> public enum Policy { RequireOne, RequireAll, } //构造函数初始化时,会要求给定成功和失败的标准 public Parallel(Policy mSuccessPolicy, Policy mFailurePolicy) { this.mSuccessPolicy = mSuccessPolicy; this.mFailurePolicy = mFailurePolicy; } protected override EStatus OnUpdate() { int successCount = 0, failureCount = 0;//记录执行成功和执行失败的节点数 var b = children.First;//从第一个子节点开始 var size = children.Count; for (int i = 0; i < size; ++i) { var bh = b.Value; if(!bh.IsTerminated)//如果该子节点还没运行结束,就运行它 bh.Tick(); b = b.Next; if(bh.IsSuccess)//该子节点运行结束后,如果运行成功了 { ++successCount;//成功执行的节点数+1 //如果是「只要有一个」标准的话,那就可以返回结果了 if(mSuccessPolicy == Policy.RequireOne) return EStatus.Success; } if(bh.IsFailure)//该子节点运行失败的情况同理 { ++failureCount; if(mFailurePolicy == Policy.RequireOne) return EStatus.Failure; } } //如果是「全都」标准的话,就需要比对当前成功/失败个数与总子节点数 if(mFailurePolicy == Policy.RequireAll && failureCount == size) return EStatus.Failure; if(mSuccessPolicy == Policy.RequireAll && successCount == size) return EStatus.Success; return EStatus.Running; } //结束函数,只要简单地把所有子节点设为「中断」就可以了 protected override void OnTerminate() { foreach(var b in children) { if(b.IsRunning) b.Abort(); } } }
至此,基础的组合节点就讲完了,但还有一些常用的组合节点,它们是在这些基础的组合节点上稍稍变形而来的。
4.过滤器
过滤器,由顺序器改造而来,就是在进入子节点之前,加了些条件判断,如果不满足任意一个,就不能执行后续的子节点,此即为「过滤」。

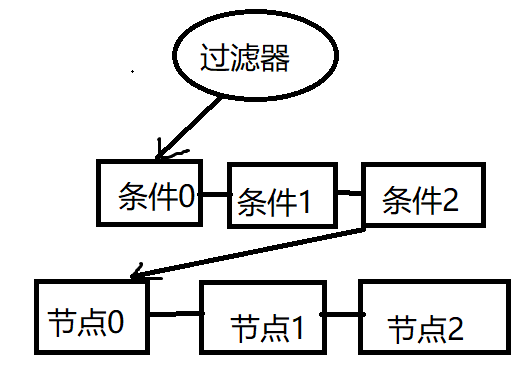

你会发现,它们甚至可以直接看作是在同一个列表里,只是「条件」都在前半段,真正要运行的子节点都在后半段。代码也确实是这么设计的:
csharp
public class Filter : Sequence { public void AddCondition(Behavior condition)//添加条件,就用头插入 { children.AddFirst(condition); } public void AddAction(Behavior action)//添加动作,就用尾插入 { children.AddLast(action); } }
5.主动选择器
假设,某人正在砍树,但突然电锯故障了,迫不得已,他只能换斧头来砍树;但突然被扔在一旁的电锯又好起来了,那他还会继续费力的用斧子来砍树吗?
我想,只要他还没因为中暑把CPU干烧就不会这么做。但他如果是一个NPC的话,按照之前「选择器」的逻辑,确实会出现这种荒谬的行为。所以我们需要一个特殊的选择器,能始终执行最具优先级的子节点,甚至可以因此打断正在运行的低优先级的子节点。
我们只需对「选择器」的OnUpdate进行改造,在每次调用时,也从头到尾进行选择(默认高优先级的行为在前面)即可:
csharp
public class ActiveSelector: Selector { protected override EStatus OnUpdate() { var prev = currentChild; base.OnInitialize();//注意这里,currentChild 会被赋值为 children.First var res = base.OnUpdate();//按Selector的OnUpdate执行,顺序遍历选择 /* 只要不是遍历结束或可执行节点不变,都应该中断上一次执行的节点,无论优先是高是低。 因为如果当前优先级比之前的高,理应中断之前的; 而如果比之前的低,那就证明之前高优先级的行为无法继续了, 否则怎么会轮到现在的低优先级的行为呢?所以也应中断它。 */ if(prev != children.Last && currentChild != prev) prev.Value.Abort(); return res; } }
6.监视器
监视器是对「并行器」的改造,改造的目的也是为了能持续检查并行行为的条件。

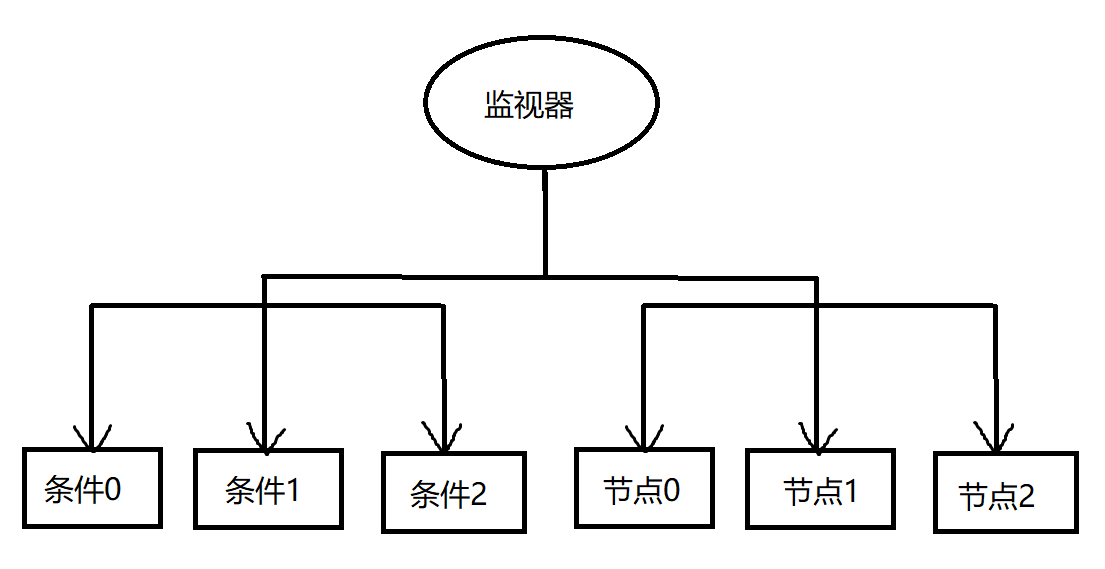

从逻辑上看,它有两个子树,一边负责条件,一边负责具体行为。这种分离方式是合理的,防止了同步和争用问题,因为只有一个子树将运行对世界进行更改的操作。
从代码上来说,其实它的改造方法和「过滤器」完全一致,因为我们完全可以把这两个子树看作一个,只是前半部分全是条件,后半部分全是具体动作而已:
csharp
public class Monitor: Parallel { public Monitor(Policy mSuccessPolicy, Policy mFailurePolicy) : base(mSuccessPolicy, mFailurePolicy) { } public void AddCondition(Behavior condition) { children.AddFirst(condition); } public void AddAction(Behavior action) { children.AddLast(action); } }
终于,所有常用的组合节点我们都实现了,下面就该讲讲修饰节点了。
3.修饰节点
修饰节点只有一个子节点,因为这样就足够了,想要多个条件只需要配合组合节点就可以实现。所以它的基类也十分简单:
csharp
public abstract class Decorator : Behavior { protected Behavior child; public override void AddChild(Behavior child) { this.child = child; } }
修饰节点理论上可以扩展成各种「条件」,完全取决于开发者的需求。所以这里,我们就不在这方面展开,就说说几个比较实用的修饰器吧。
1.取反器
简单地对子节点执行结果的「成功」或「失败」进行颠倒而已,但这小小的功能却能帮我们省去很多冗余的代码,比如有「存在敌人」的条件节点时,再想要「不存在敌人」的条件节点,就不必去写代码了,只需要在「存在敌人」前加上这样一个「取反器」就可以了。
它的实现也很简单:
csharp
public class Inverter : Decorator { protected override EStatus OnUpdate() { child.Tick(); if(child.IsFailure) return EStatus.Success; if(child.IsSuccess) return EStatus.Failure; return EStatus.Running; } }
2.重复执行器
重复执行某(些)行为也是常见的动作需求,这些动作往往都是已实现的单一动作,例如,有了「点射」动作,我们就可以仅给它加上一个重复执行器,就可以实现「扫射」了。
重复执行器的逻辑也很直接:
csharp
public class Repeat : Decorator { private int conunter;//当前重复次数 private int limit;//重复限度 public Repeat(int limit) { this.limit = limit; } protected override void OnInitialize() { conunter = 0;//进入时,将次数清零 } protected override EStatus OnUpdate() { while (true) { child.Tick(); if(child.IsRunning) return EStatus.Running; if(child.IsFailure) return EStatus.Failure; //子节点执行成功,就增加一次计算,达到设定限度才返回成功 if(++conunter >= limit) return EStatus.Success; } } }
4.动作节点
动作节点也是自由发挥的节点,具体功能随需求,但有一点要严格遵守——不能有子节点。
要实现动作节点,只要继承并重写节点基类就可以了,例如一个打印一些字的节点:
csharp
public class DebugNode : Behavior { private string word; public DebugNode(string word) { this.word = word; } protected override EStatus OnUpdate() { Debug.Log(word); return EStatus.Success; } }
5.构建与运行
节点部分我们都讲完了,现在就开始实现树的构建与运行了。
我们先实现树:
csharp
public class BehaviorTree { public bool HaveRoot => root != null; private Behavior root;//根节点 public BehaviorTree(Behavior root) { this.root = root; } public void Tick() { root.Tick(); } public void SetRoot(Behavior root) { this.root = root; } }
很简短吧,实际上树只需要记录根节点就可以了,其余节点都会由各个节点用自己的子节点/子节点列表存储。这么说来,其实一个普通的节点,也可以视为一棵树吗?是的,只是将二者进行区分还是很有必要的,省得逻辑混乱。它的运行,也只是简单地递归调用子节点的Tick。当然,这只是对于简单实现的行为树来说是这样而已,至于更加成熟的实现方式(如之前提到的事件驱动的行为树)就不是这样了。
言归正传,那这只是一棵树而已,怎么向它增加节点呢?这里我们再单独造一个管理树逻辑的类:
csharp
public partial class BehaviorTreeBuilder { private readonly Stack<Behavior> nodeStack;//构建树结构用的栈 private readonly BehaviorTree bhTree;//构建的树 public BehaviorTreeBuilder() { bhTree = new BehaviorTree(null);//构造一个没有根的树 nodeStack = new Stack<Behavior>();//初始化构建栈 } private void AddBehavior(Behavior behavior) { if (bhTree.HaveRoot)//有根节点时,加入构建栈 { nodeStack.Peek().AddChild(behavior); } else //当树没根时,新增得节点视为根节点 { bhTree.SetRoot(behavior); } //只有组合节点和修饰节点需要进构建堆 if (behavior is Composite || behavior is Decorator) { nodeStack.Push(behavior); } } public void TreeTick() { bhTree.Tick(); } public BehaviorTreeBuilder Back() { nodeStack.Pop(); return this; } public BehaviorTree End() { nodeStack.Clear(); return bhTree; } }
这样就实现了树构建,还把调用也再包装了一层。用BehaviorTreeBuilder,就可以既构建又运行了。什么?你说你不大明白里面的逻辑?我们来详细说说:

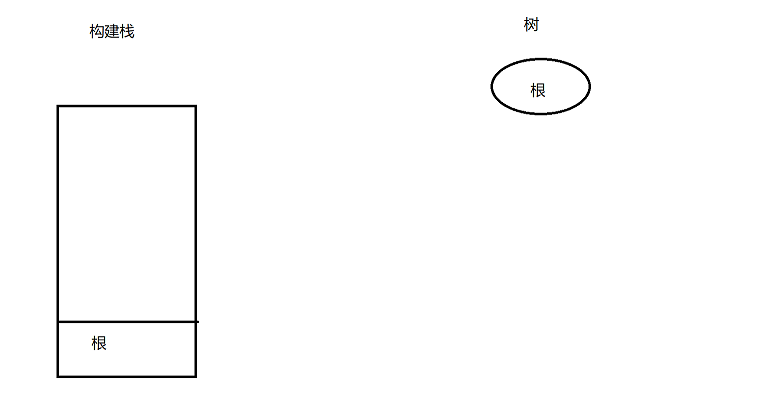

最开始用AddBehavior函数添加一个节点,它无疑会成为根:

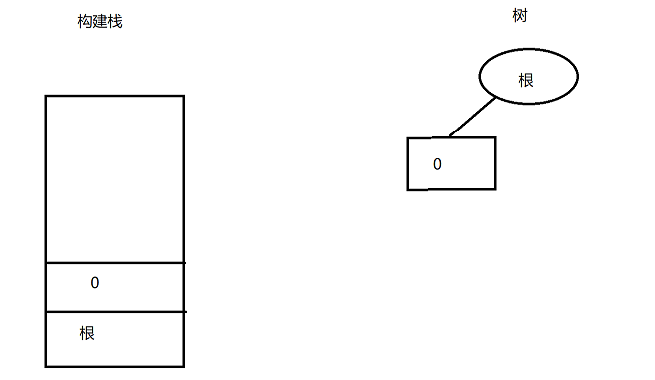

再添加一个0,它会变成这样:

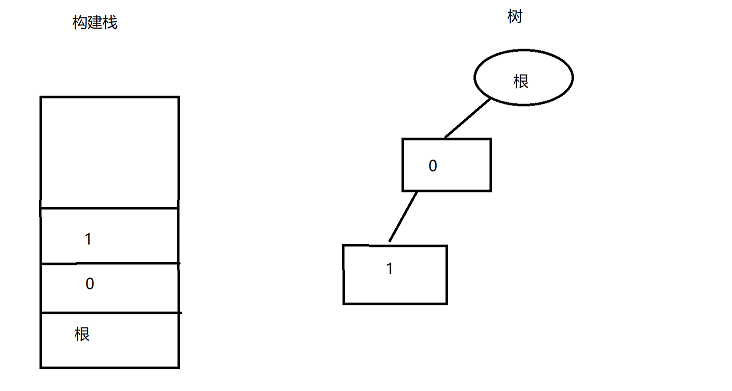

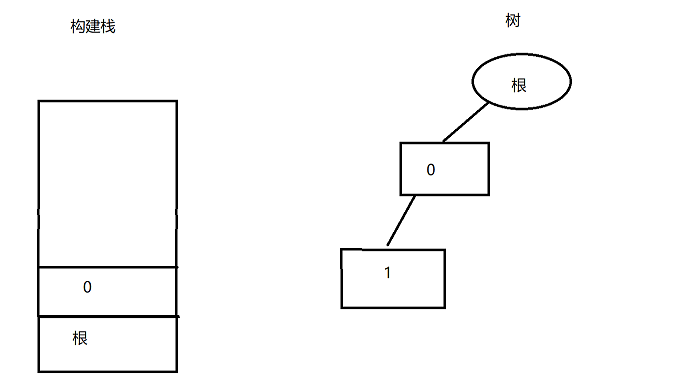

再添加同理:
而当我们想要为0添加第二个子节点时,只需要先调用Back,Back会使栈顶元素弹出:

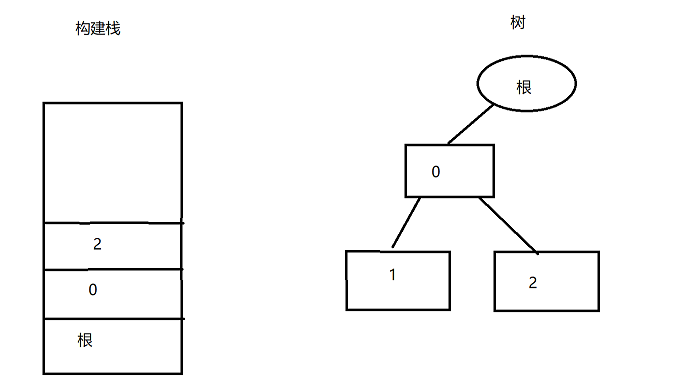

之后,再调用添加函数,由于该函数是向栈顶元素添加子节点,所以就变成了:
通过AddBehavior和Back,我们就可以设置树的结构啦。什么?你问如果我又想给1添加子节点该怎么办?拜托 ̄へ ̄,现在是编译阶段呢?你就直接在调用Back之前的代码里,加上给1节点添加子节点的代码呗。
配合缩进,我们可以勉强实现可视化,至少有层次感:
csharp
public class Test0 : MonoBehaviour { BehaviorTreeBuilder builder; private void Awake() { builder = new BehaviorTreeBuilder(); } private void Start() { builder.Repeat(3) .Sequence() .DebugNode("Ok,")//由于动作节点不进栈,所以不用Back .DebugNode("It's ") .DebugNode("My time") .Back() .End(); builder.TreeTick(); } }
嗯?Repeat那些是什么?实际上就是对添加节点的包装,以下是该类的完整代码:
csharp
public partial class BehaviorTreeBuilder { private readonly Stack<Behavior> nodeStack; private readonly BehaviorTree bhTree; public BehaviorTreeBuilder() { bhTree = new BehaviorTree(null); nodeStack = new Stack<Behavior>(); } private void AddBehavior(Behavior behavior) { if (bhTree.HaveRoot) { nodeStack.Peek().AddChild(behavior); } else { bhTree.SetRoot(behavior); } if (behavior is Composite || behavior is Decorator) { nodeStack.Push(behavior); } } public void TreeTick() { bhTree.Tick(); } public BehaviorTreeBuilder Back() { nodeStack.Pop(); return this; } public BehaviorTree End() { nodeStack.Clear(); return bhTree; } //---------包装各节点--------- public BehaviorTreeBuilder Sequence() { var tp = new Sequence(); AddBehavior(tp); return this; } public BehaviorTreeBuilder Seletctor() { var tp = new Selector(); AddBehavior(tp); return this; } public BehaviorTreeBuilder Filter() { var tp = new Filter(); AddBehavior(tp); return this; } public BehaviorTreeBuilder Parallel(Parallel.Policy success, Parallel.Policy failure) { var tp = new Parallel(success, failure); AddBehavior(tp); return this; } public BehaviorTreeBuilder Monitor(Parallel.Policy success, Parallel.Policy failure) { var tp = new Monitor(success, failure); AddBehavior(tp); return this; } public BehaviorTreeBuilder ActiveSelector() { var tp = new ActiveSelector(); AddBehavior(tp); return this; } public BehaviorTreeBuilder Repeat(int limit) { var tp = new Repeat(limit); AddBehavior(tp); return this; } public BehaviorTreeBuilder Inverter() { var tp = new Inverter(); AddBehavior(tp); return this; } }
你可能也注意到了,这个类是partial类,它还有另一部分内容,我将其与DebugNode写在同一处:
csharp
public class DebugNode : Behavior { private string word; public DebugNode(string word) { this.word = word; } protected override EStatus OnUpdate() { Debug.Log(word); return EStatus.Success; } } public partial class BehaviorTreeBuilder { public BehaviorTreeBuilder DebugNode(string word) { var node = new DebugNode(word); AddBehavior(node); return this; } }
个人还没想到好办法,这种包装确实好看,但要另写这样的函数属实有点繁琐。倒也可以修改AddBehavior类让它也返回BehaviorTreeBuilder,但这样在构建树时,代码会变得有些长,总之看个人选择吧。如果你的Test0能输出三次"Ok,It's My time",那就说明你的构建没错啦。
内容到这也差不多了,个人其实还并没有正式用过这个行为树来做游戏 (所以出现问题请狠狠地拷打我,我倒也不是嫌弃它(毕竟买不起插件捏இ௰இ,好歹有个能用的),只是还有其它的行为决策方法我比较青睐,比如「分层任务网络(HTN)」,个人就用的比较多。在我个人的一些游戏中就有使用到,有时间的话,也可以和大家交流下它的运行和实现。
完毕!\ ( ̄︶ ̄*\ ))
