这次用的是 Cortex-R5-0这个核运行FSBL且应用程序也是R5,与上一篇文章《Zynq UltrScale +调试 FSBL 代码》用A53有些许不同。
0、平台工程只能创建在R5核上,且整个应用工程不要创建A53工程,否则编译会报警代码溢出。
1、在QSPI的0地址烧录一份bootgen生成的BOOT.bin文件。

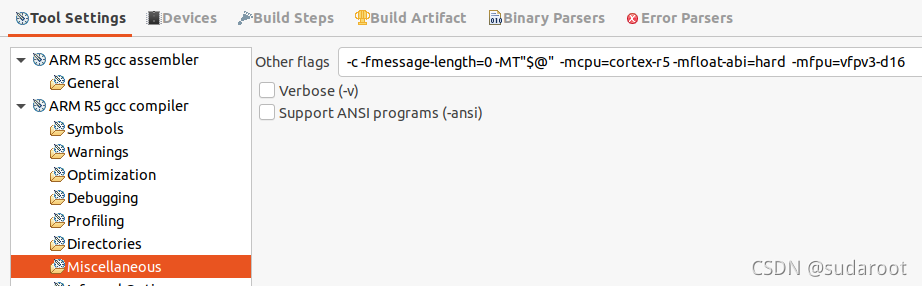

2、把文本编辑框中的-Os -flto -ffat-lto-objects删除了。
3、修改启动模式强制等于XFSBL_QSPI32_BOOT_MODE。
4、使Multiboot寄存器一直等于0。
5、与A53调试FSBL不同的是,此时直接debug的话,会一直卡住在下面打印信息.
Successfully downloaded d_project_r5_fsbl_debug.elf
Info: Cortex-R5 #0 (target 6) Running
解决办法:把红框的钩去除,再次debug即可。
全篇完。
