WorldMachine快速生成地形及导入Unity流程

创建Layer

Device > Generators > Layer Generator

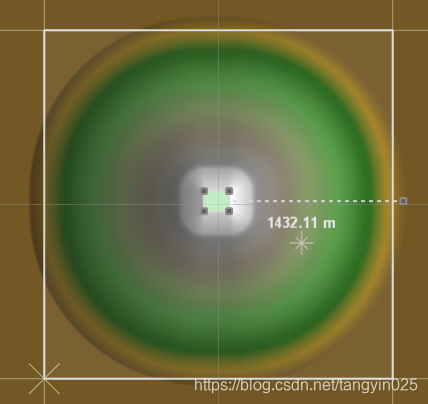

简单创建一个矩形Layer

创建Perlin噪声器

Device > Generators > Advanced Perlin
将式样设置成山脊模式

添加侵蚀、海岸侵蚀

Device > Natural Filters > Erosion、Coast Erosion

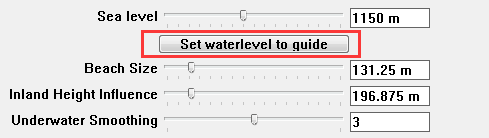

默认场景的海平面是1150，那么海岸侵蚀中有个参数需要调成一样

添加水流、场景预览节点

Device > Natural Filters > Create Water
Device > Outputs > Scene View

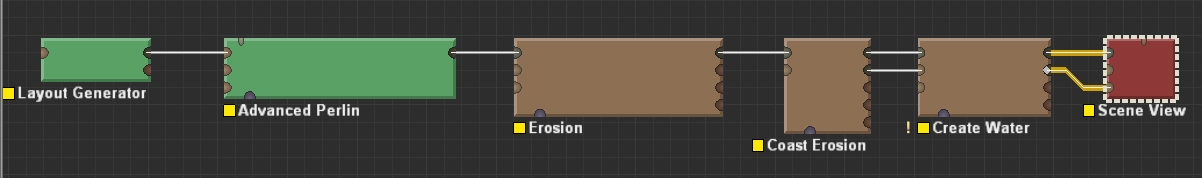

所有节点连接关系

这样就能看到总体效果

如果需要预览贴图效果，则需要添加工具宏
Macros > Texturing > Basic Coverage
需要连接高度、侵蚀、以及输出到Scene View的Texture

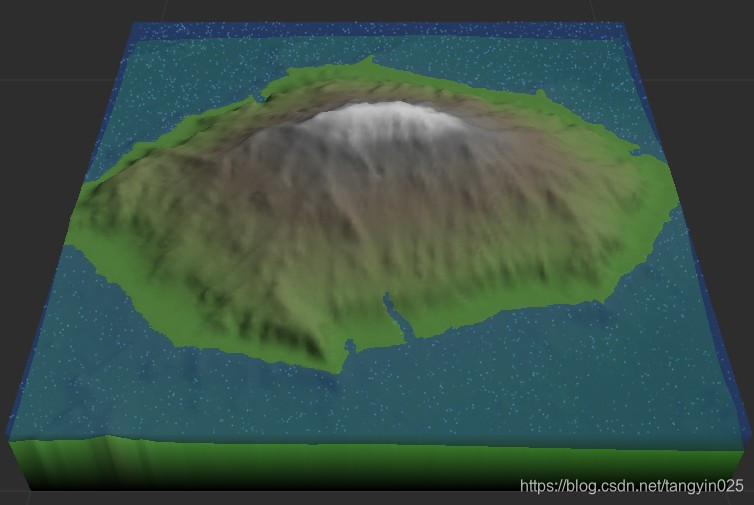

Build之后最终效果

输出Splatmap、高度图

Macros > Macro from library…，选择Basic Splatmap
Device > Outputs > Bitmap Output
Device > Outputs > Height Output
连接关系如下

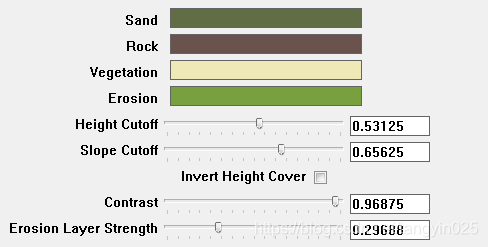

需要留意，这个Splatmap的选项和Coverage是差不多的，如果希望Splatmap效果和其接近，那么数值设置也需要一样

输出的Splatmap如下

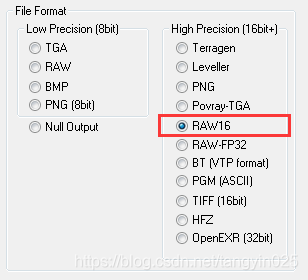

高度图的输出格式为r16（支持Unity）

Unity中导入WorldMachine地形

在Unity中使用Splatmap需要安装Terrain Tools Package

在Unity中创建默认地形
Game Object > 3D Object > Terrain，在Terrain Setting中导入r16

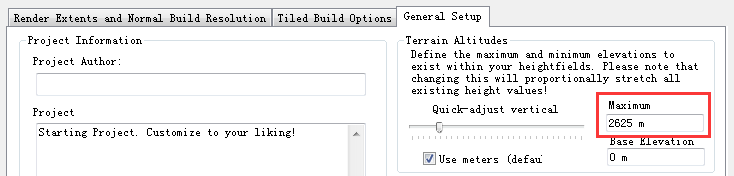

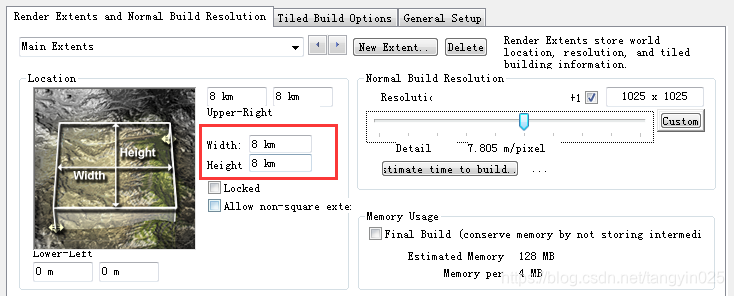

在World Machine中查看地形大小信息
World Commands > Project World Parameters…

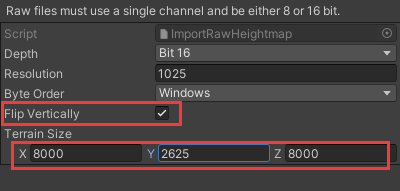

将信息填入Unity地形Import面板

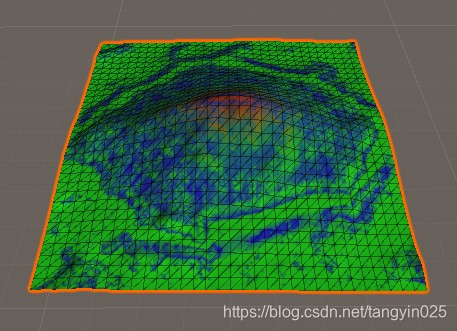

这样就能看到地形的样子

Unity中导入Splatmap

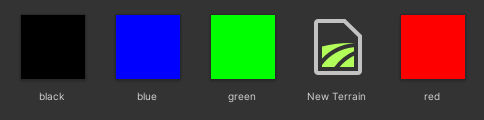

在Unity中准备好4张贴图，这里用纯色来直观表示

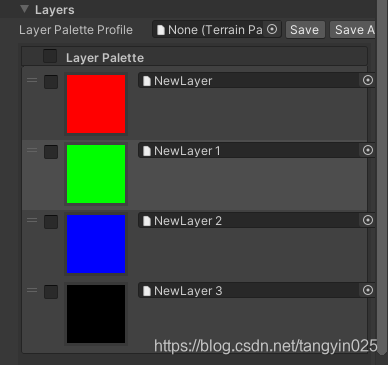

并且布置好Terrain > Paint Texture > Layers

在地形中随便画点啥

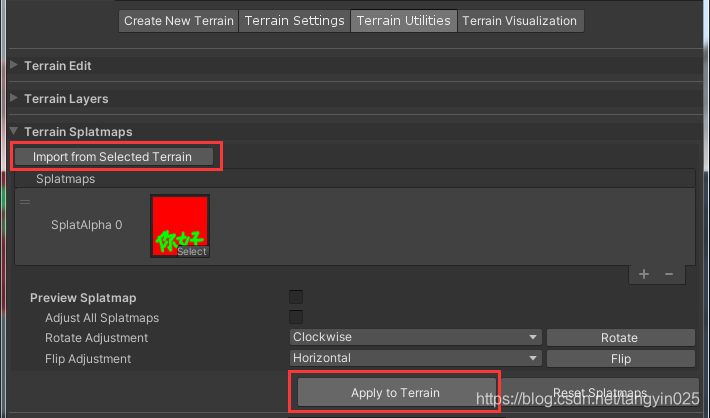

打开Window > Terrain > Terrain Toolbox

Apply之后就能在Project视图中看到Terrain资源多了个Splatmap扩展

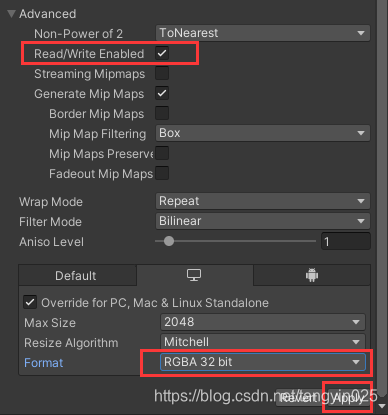

将World Machine输出的Splatmap.png导入到Unity，并设置Read Enabled、RGBA 32 bit

导入WorldMachine官方小工具脚本
http://www.world-machine.com/images/workflow/WorldMachineUnitySplatmap.zip

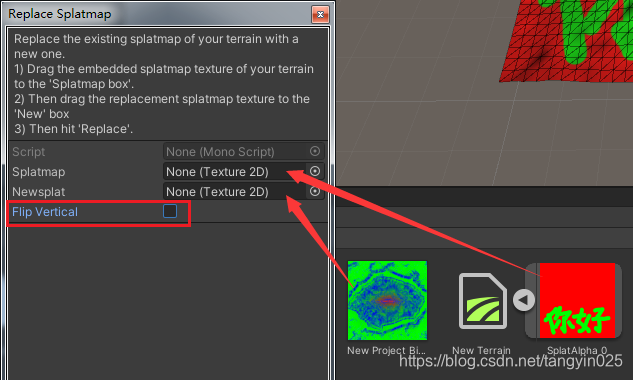

导入后主菜单打开Terrain > Replace Splatmap (from WM)
分别设置好Splatmap、Newsplat，取消Flip Vertical选项

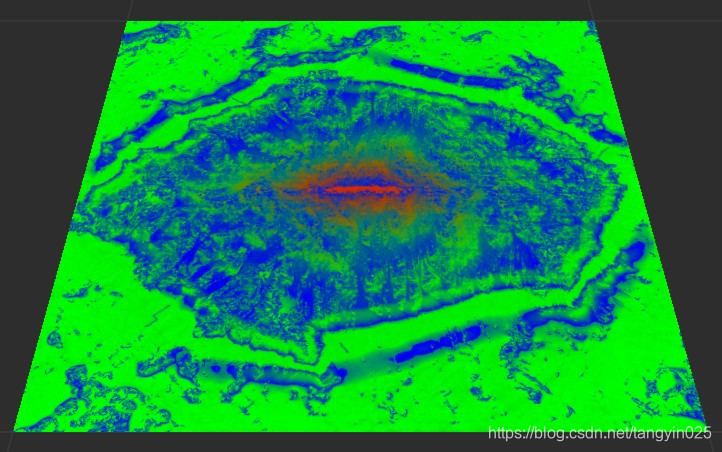

点击Replace之后，就能看到Splatmap被替换（重开一下地形刷界面就会刷新）

参考：
https://www.world-machine.com/
https://help.world-machine.com/topic/export-to-unity/
