紫光同创开发板使用教程(三)：sfc文件固化到QSPI

本章节介绍紫光开发板，如何将sfc文件固化到QSPI

1.工程编译完成，并且没有任何报错

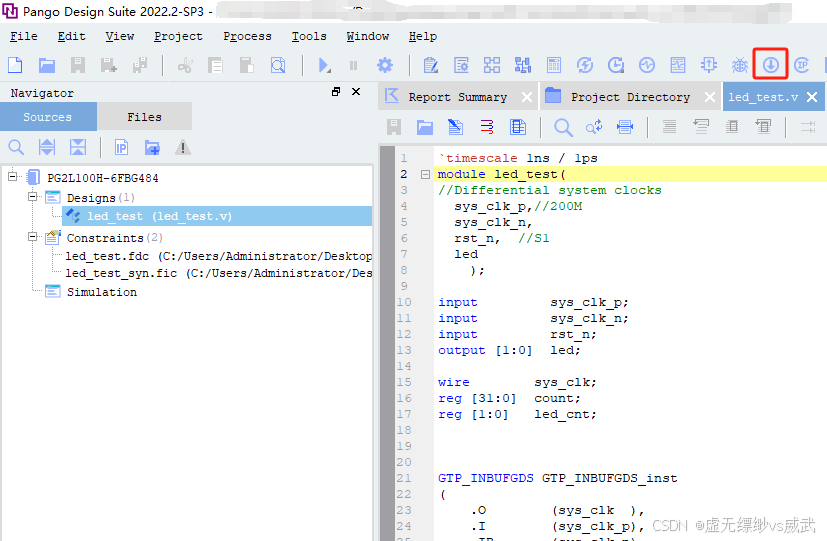

2.点击下载快捷图标，连接jtag下载器

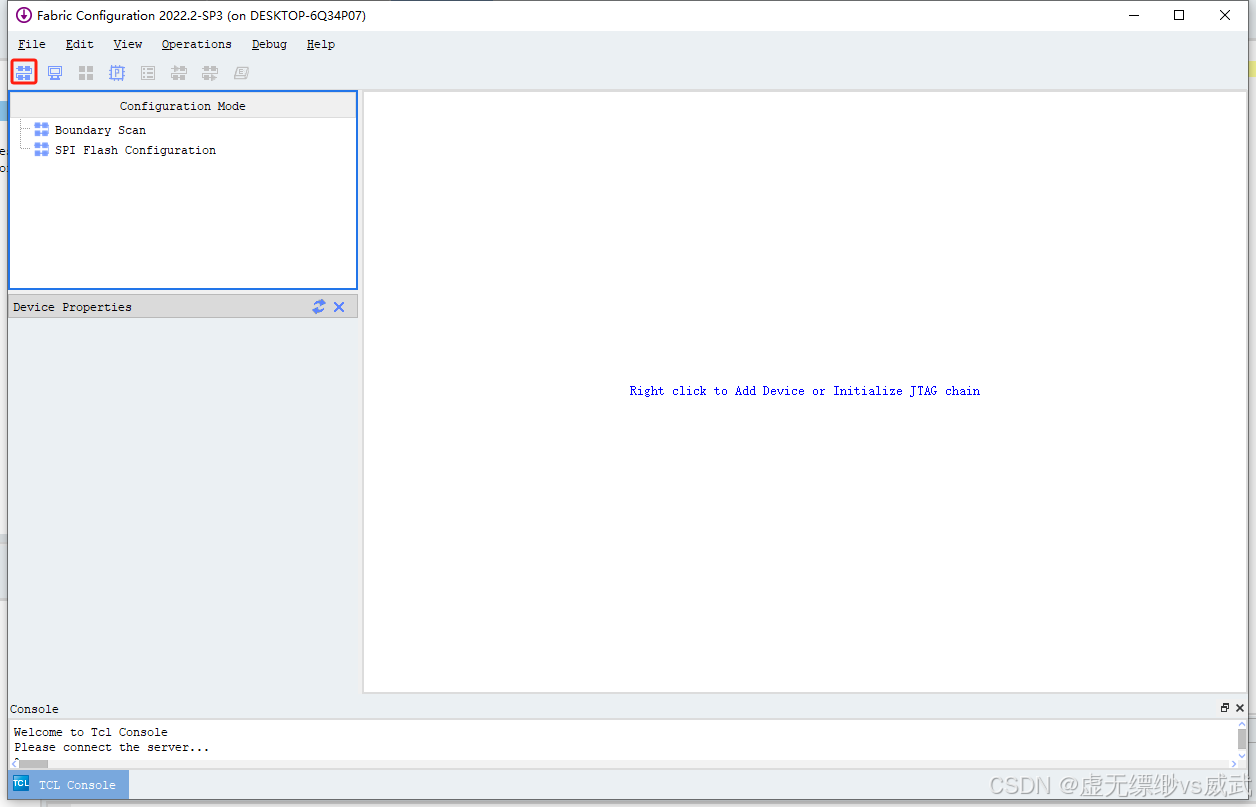

3.jtag下载配置对话框 ，点击红色方框快捷图标扫描jtag下载器

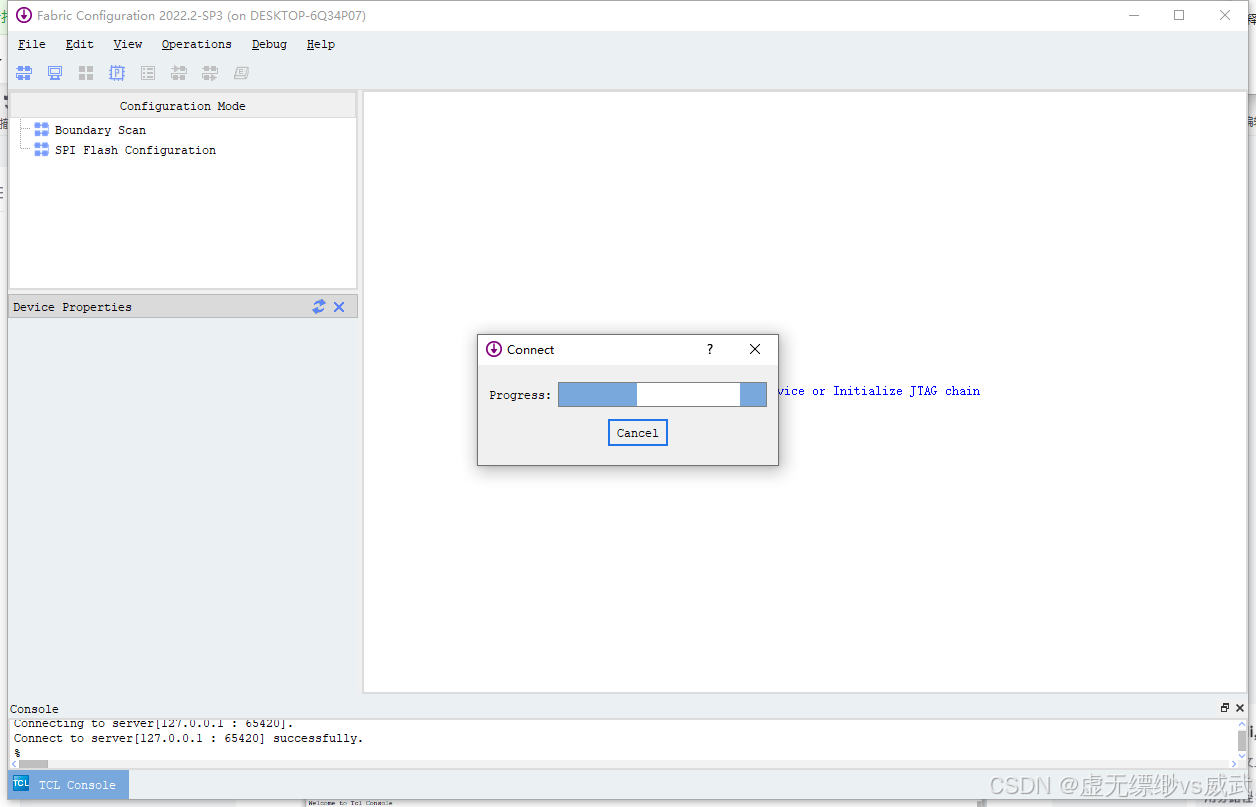

4. 正在扫描jtag下载器

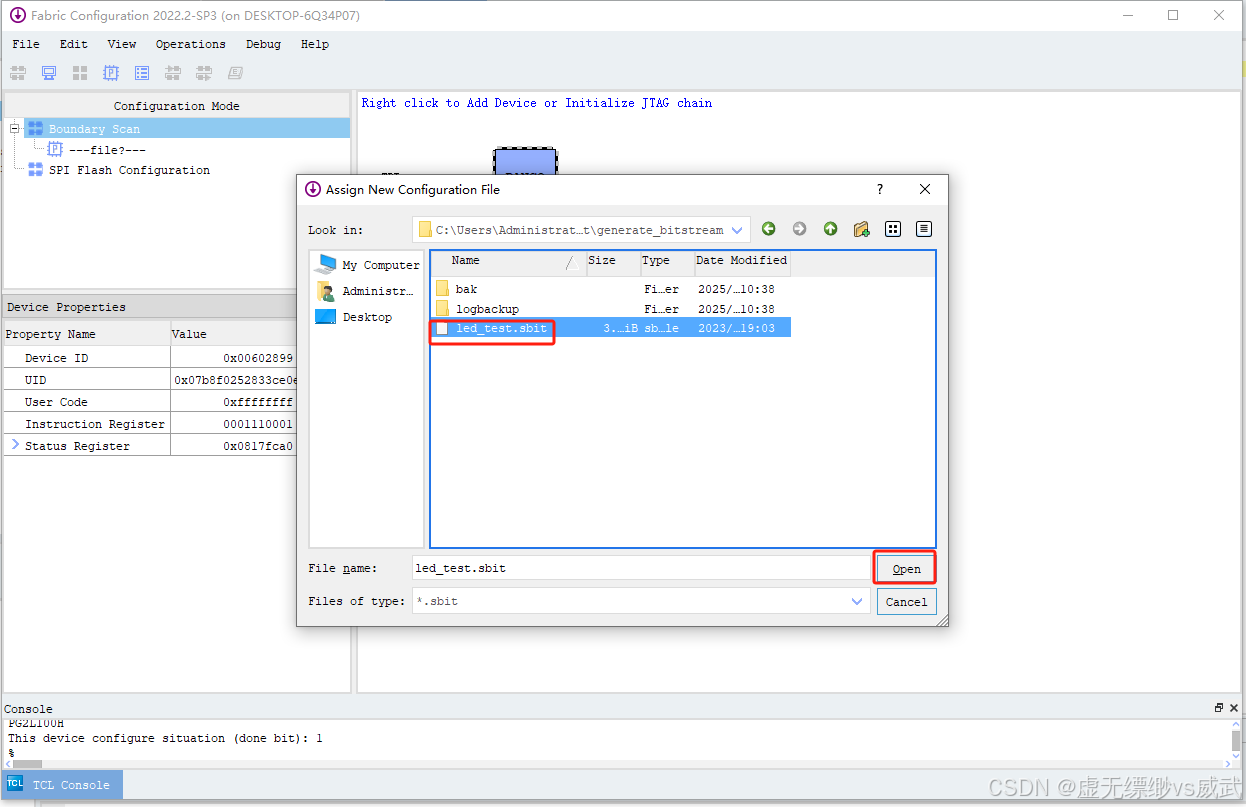

5.扫描到开发板芯片后，在弹出对话框中选择sbit文件，点击Open

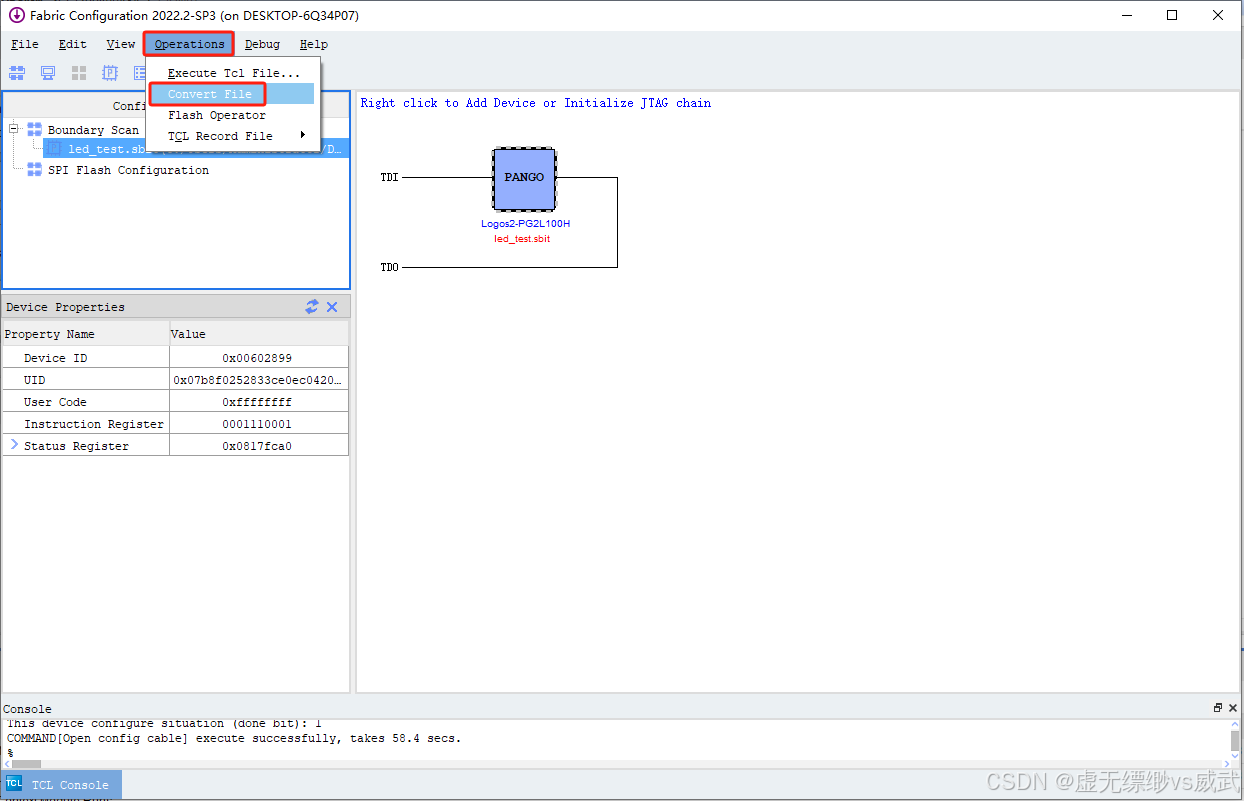

6.选择Operations-->Convert File打开qspi设置对话框

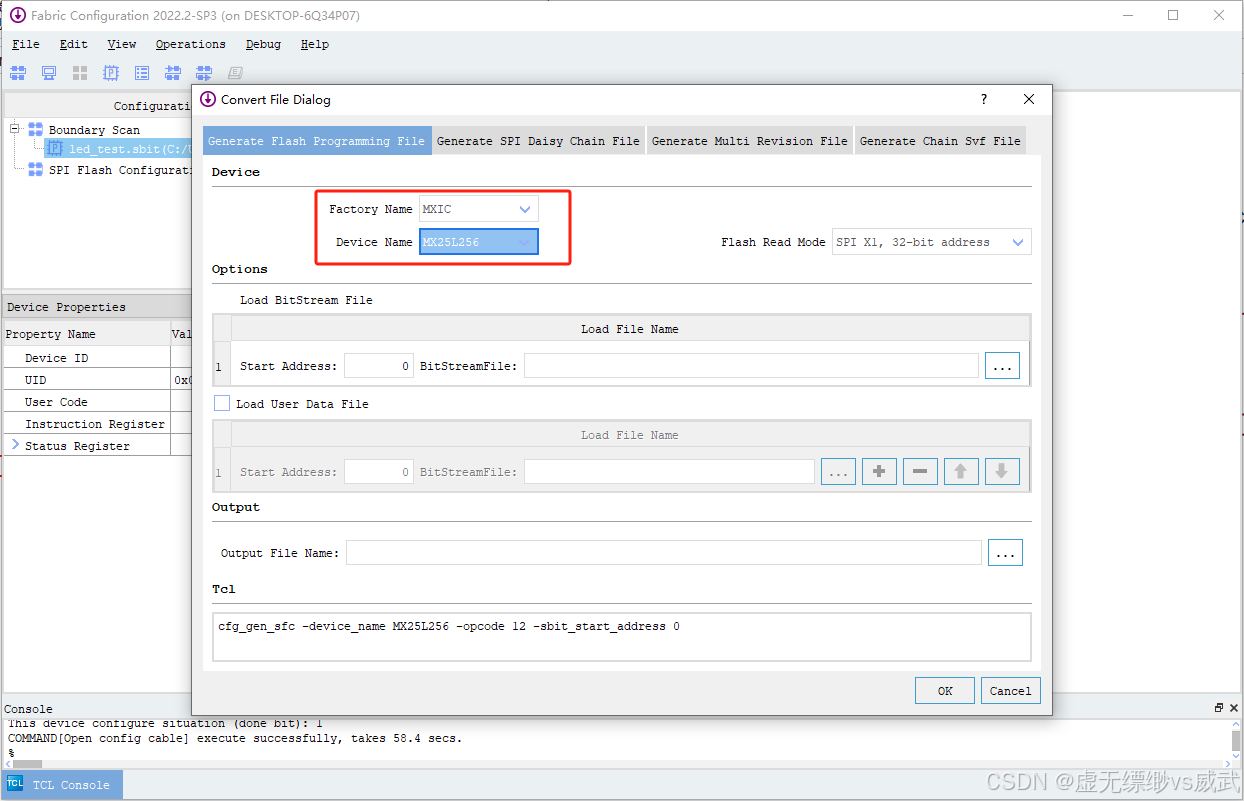

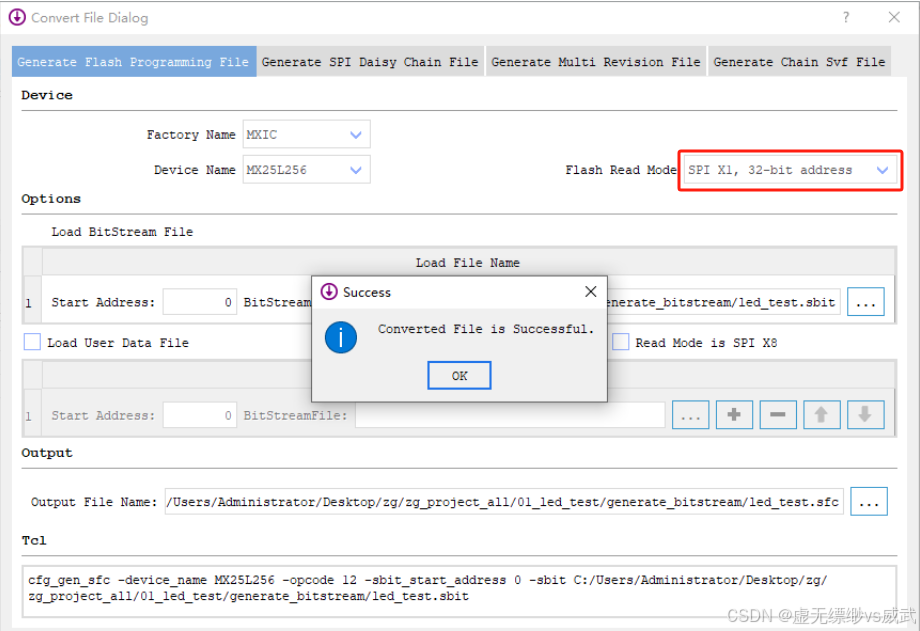

  7.在弹出的对话框中选择自己的qspi芯片型号

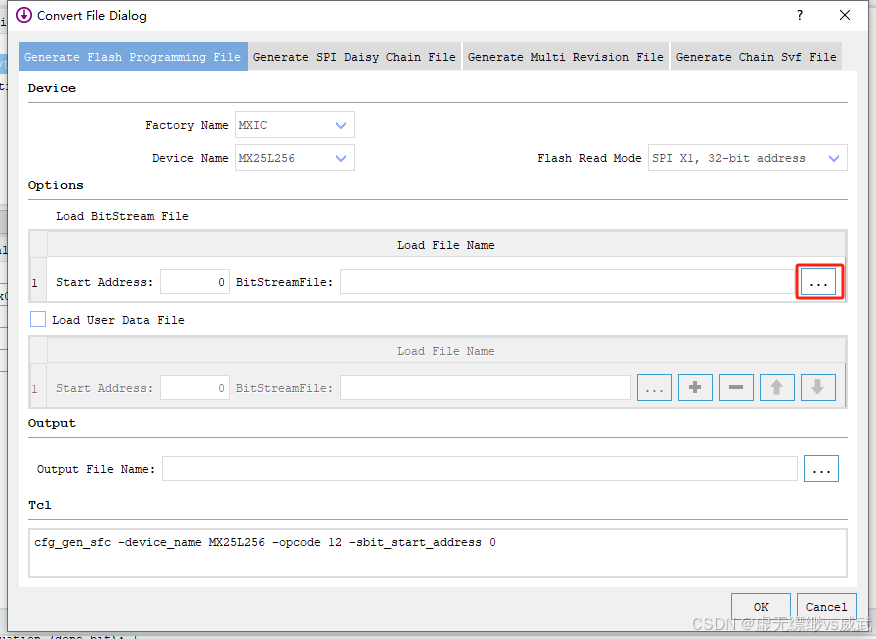

 8.在BitstreamFile点击红色方框省略号添加sbit文件

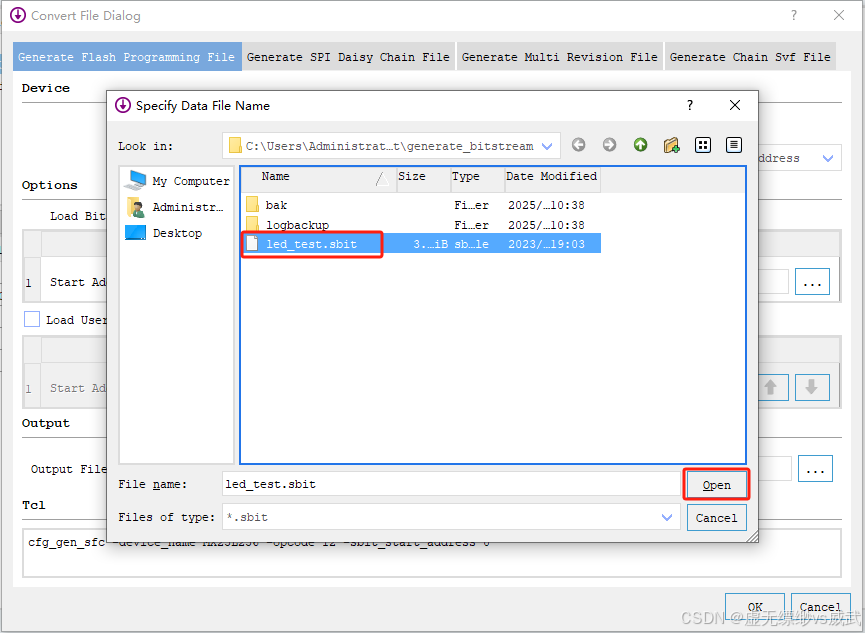

 9.选择工程的sbit文件，点击Open添加文件

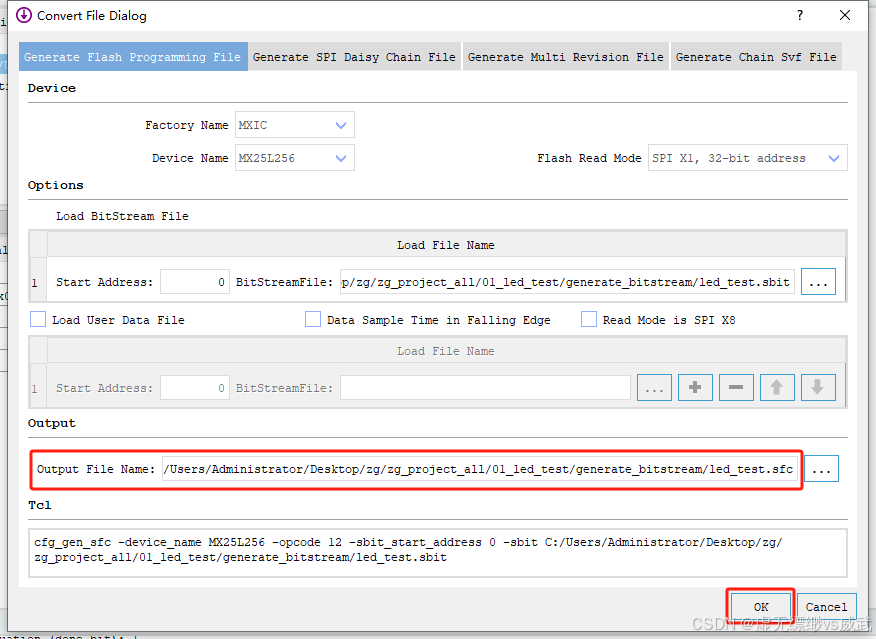

 10.可以看到下面Output会输出一个sfc文件，这个sfc文件就是我们需要下载到qspi的文件

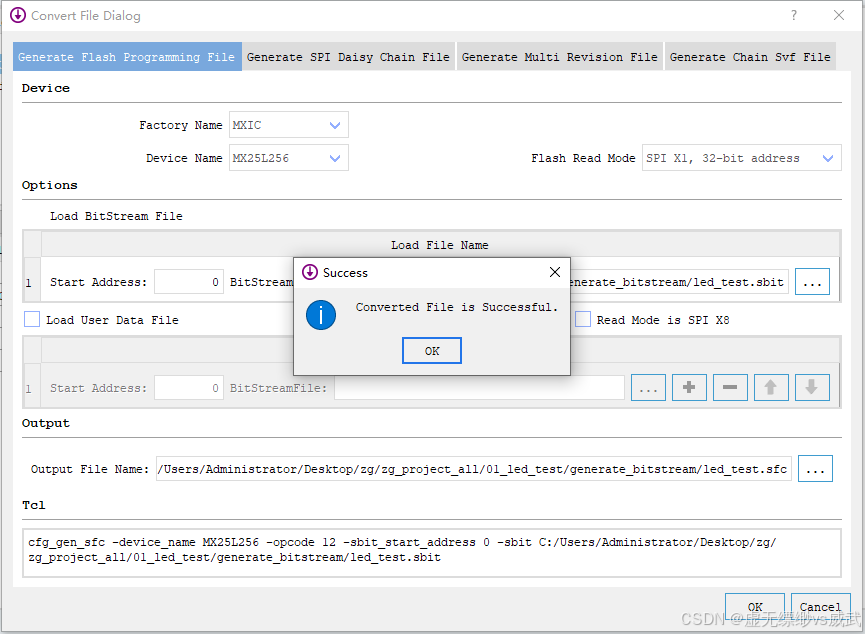

11.点击OK生成sfc文件，然后关闭对话框

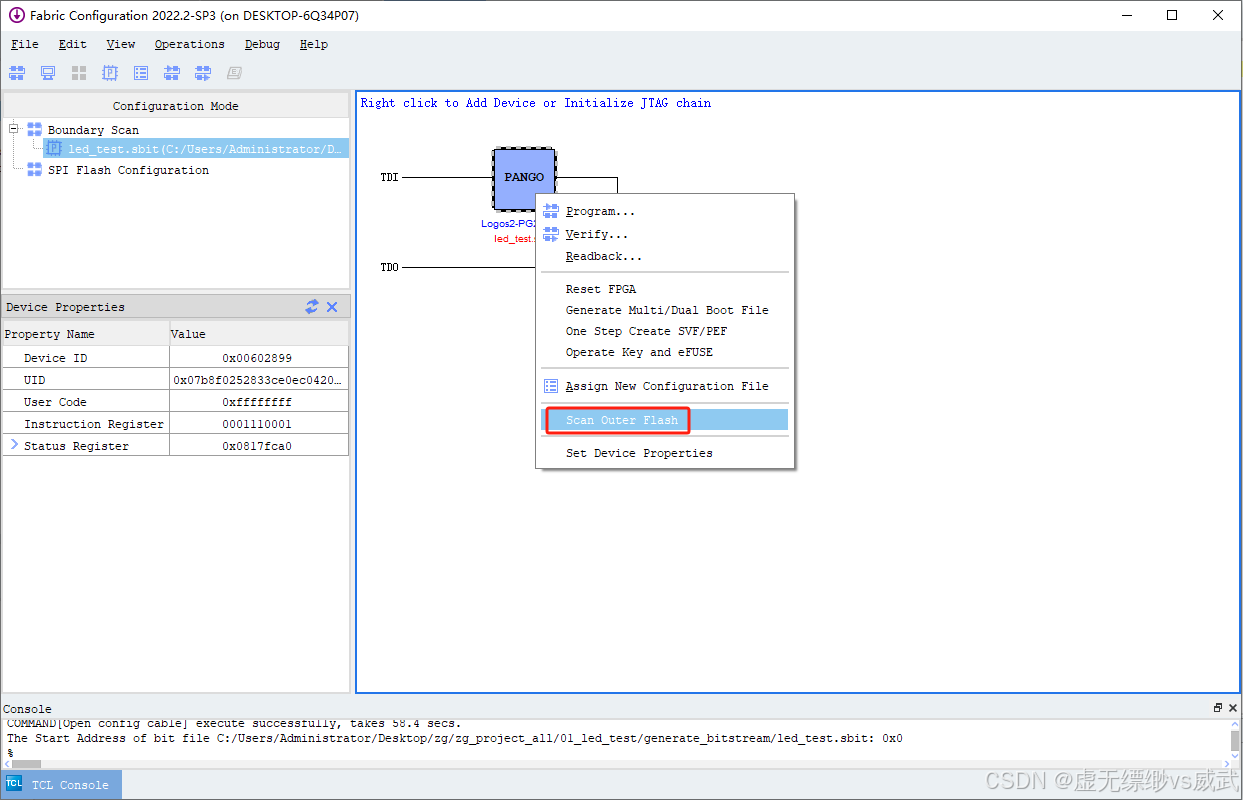

12.在扫描的开发板芯片上右击选择Scan Cuter Flash，扫描qspi芯片

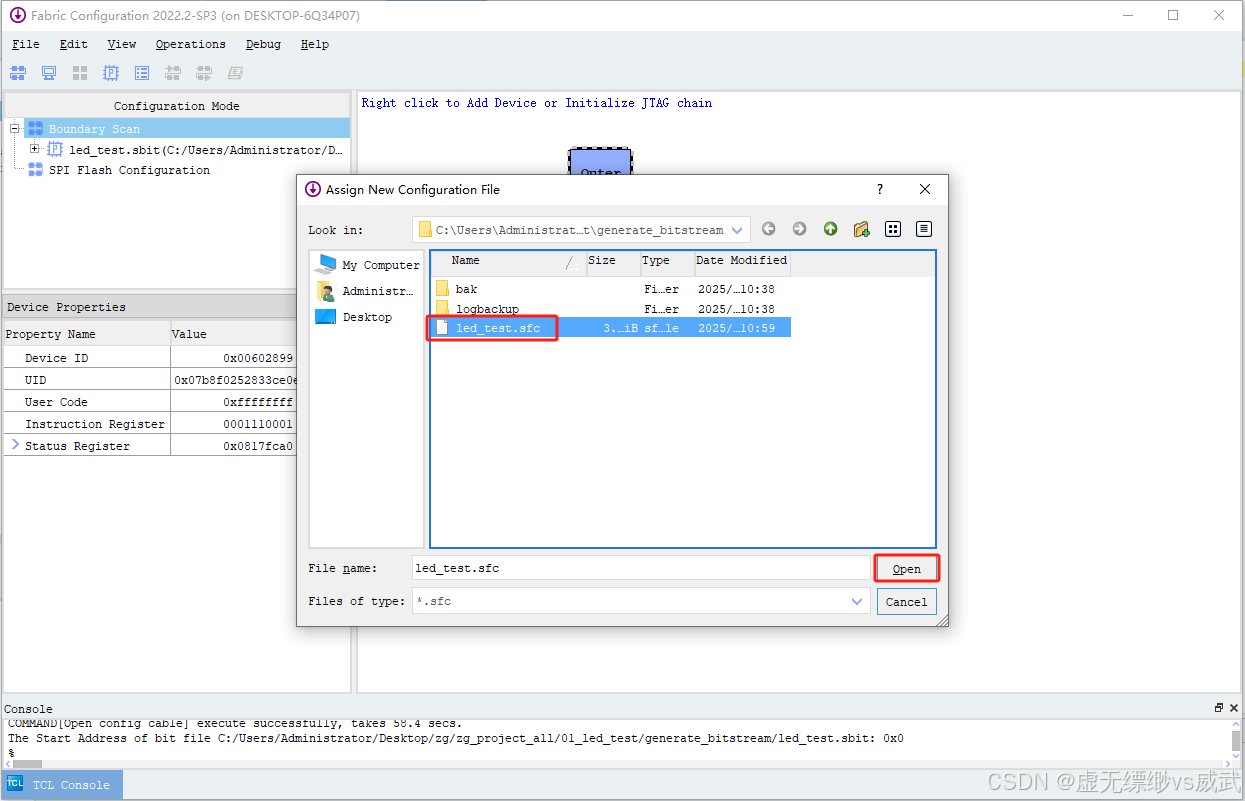

13.扫描到qspi芯片后，会弹出对话框添加sfc文件，点击Open添加

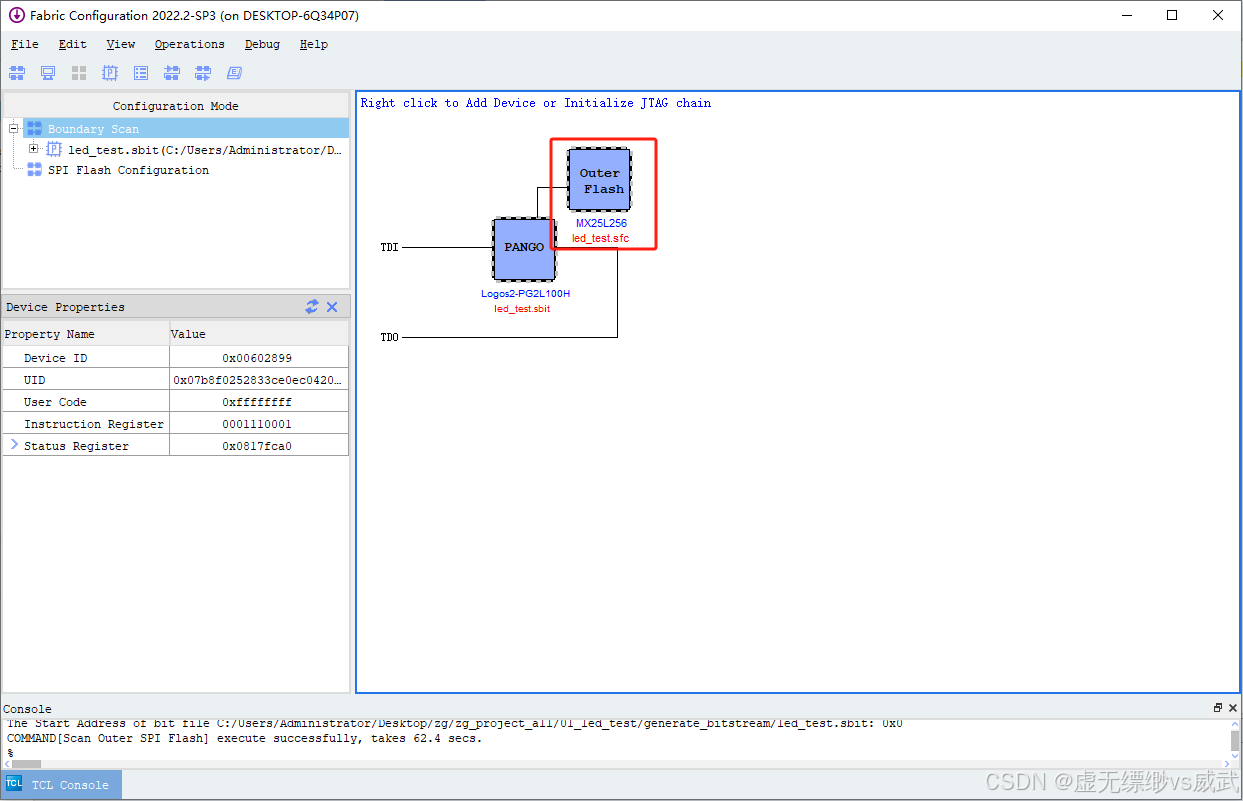

14.添加完sfc，可以看到我们的qspi芯片型号和sfc文件名称

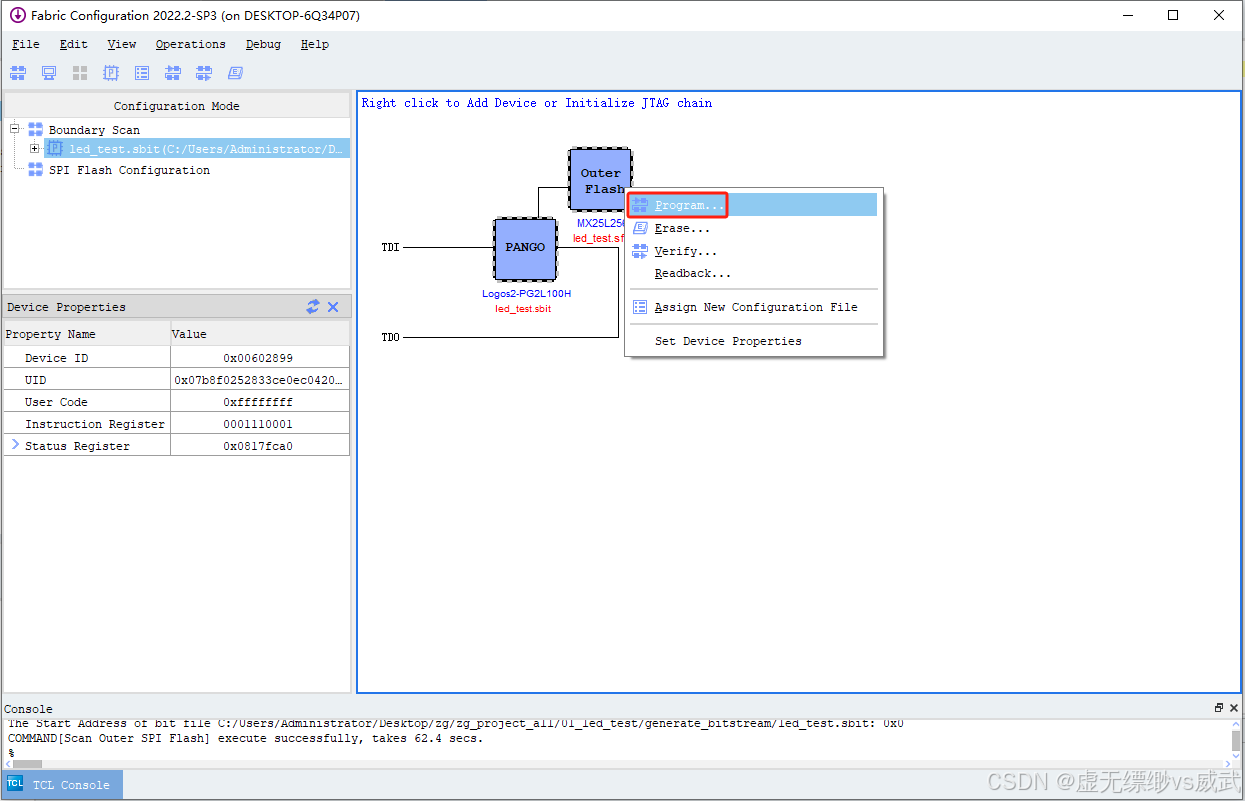

15.在我们添加的qspi芯片Outer Flash上 ，右击选择Program将sfc文件下载到qspi

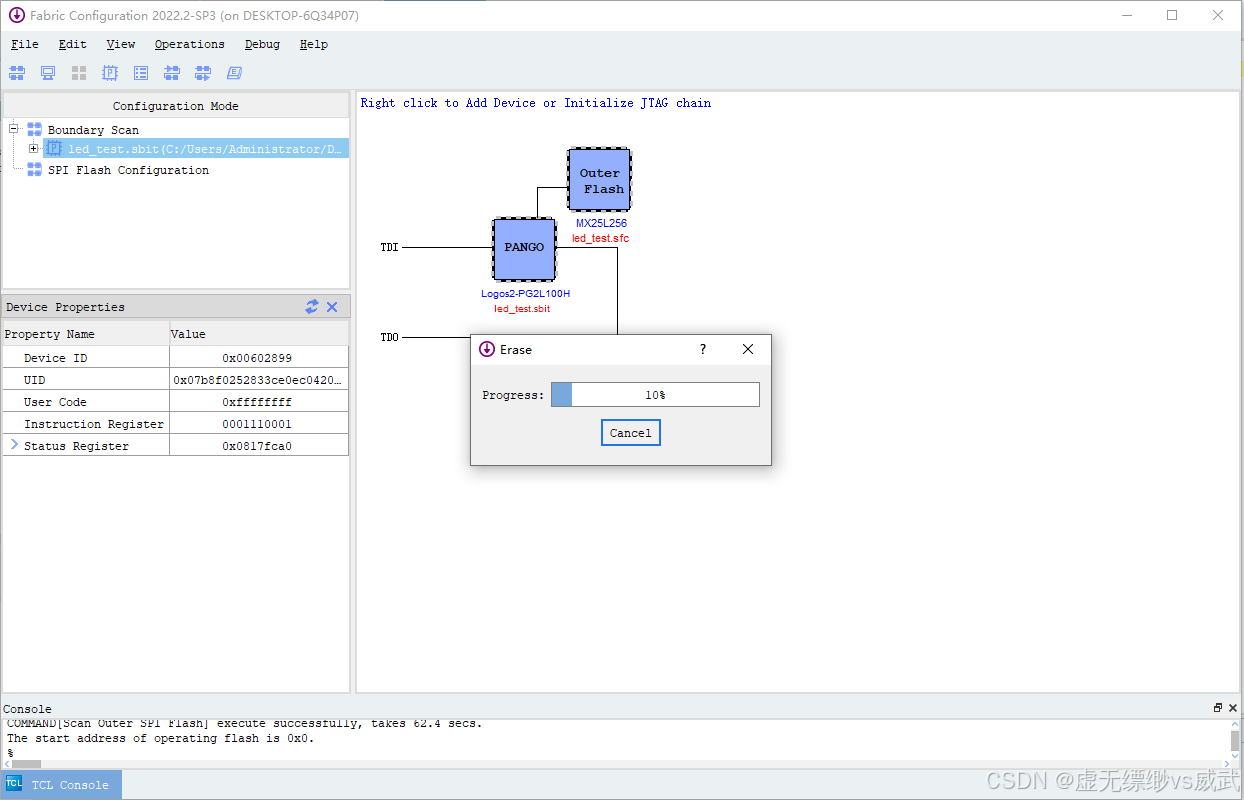

16.sfc文件正在下载中

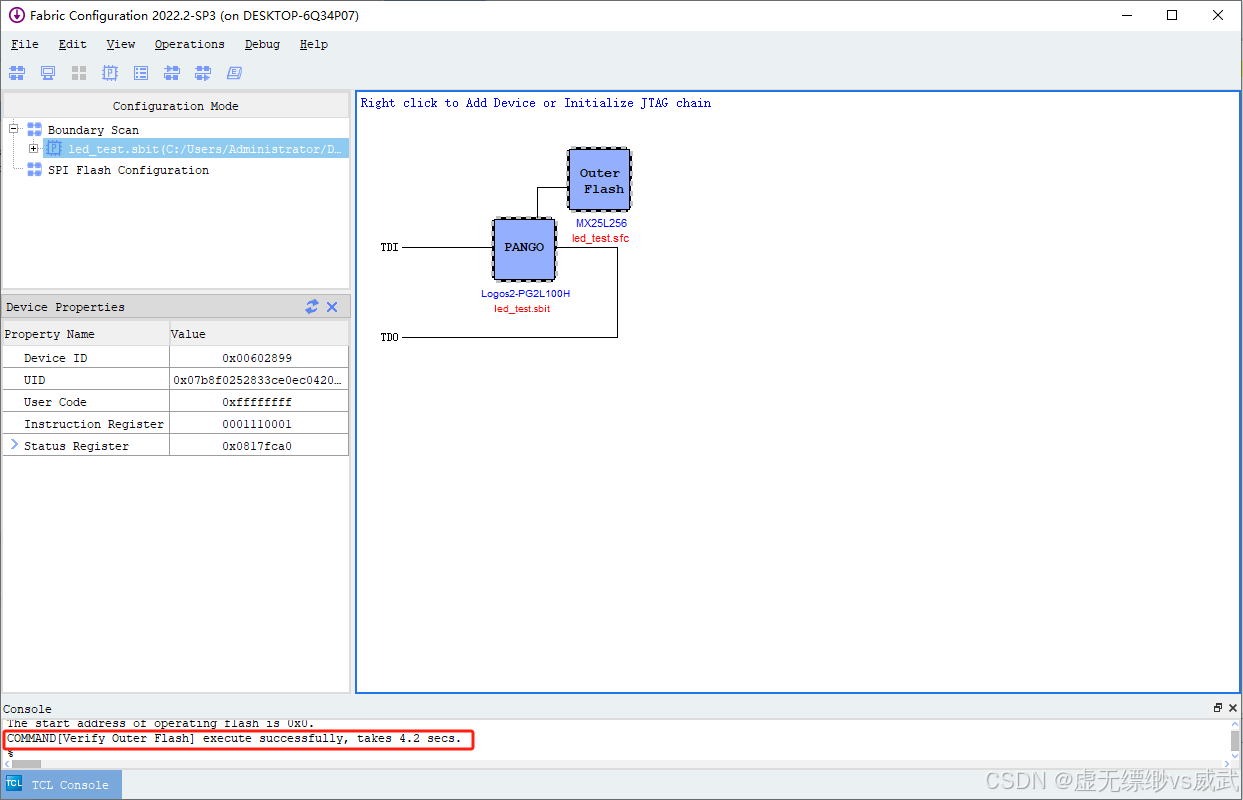

17.qspi下载完成

注意：修改qspi启动速度（第一种方式）

紫光的软件是可以设置qspi的启动时钟的，而紫光软件默认的启动速度很慢

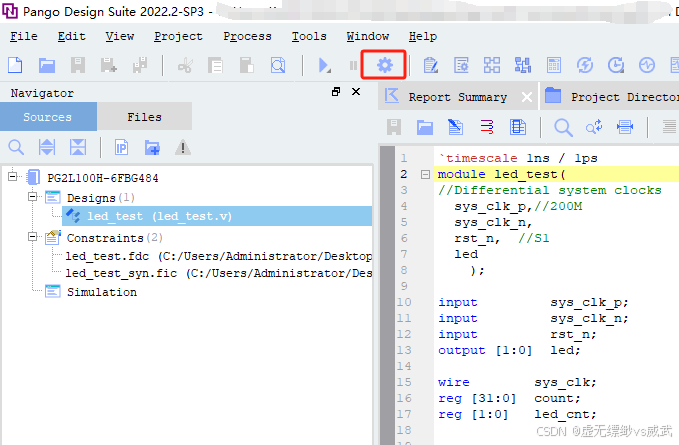

1.这里点击设置图标，打开紫光设置对话框

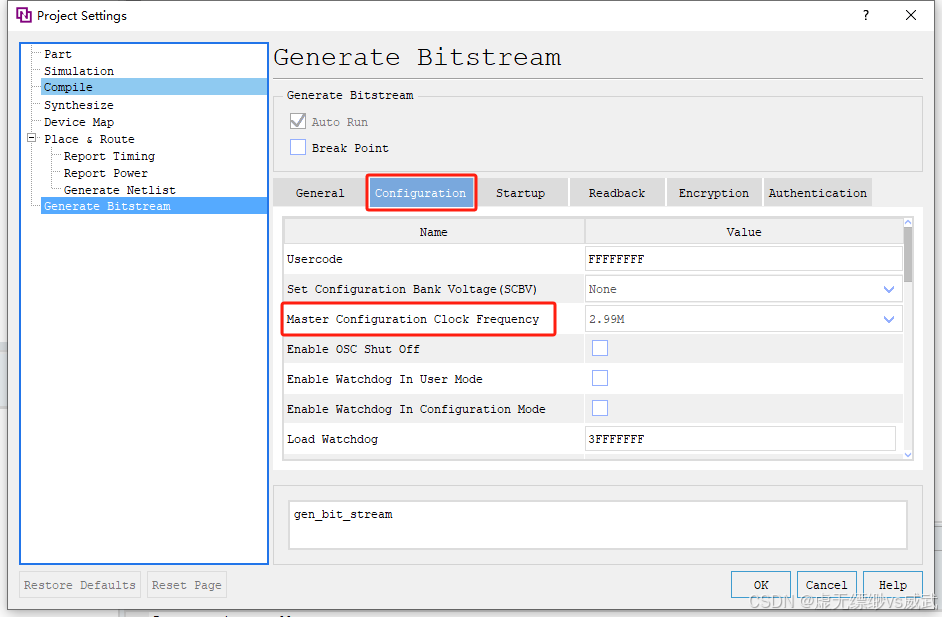

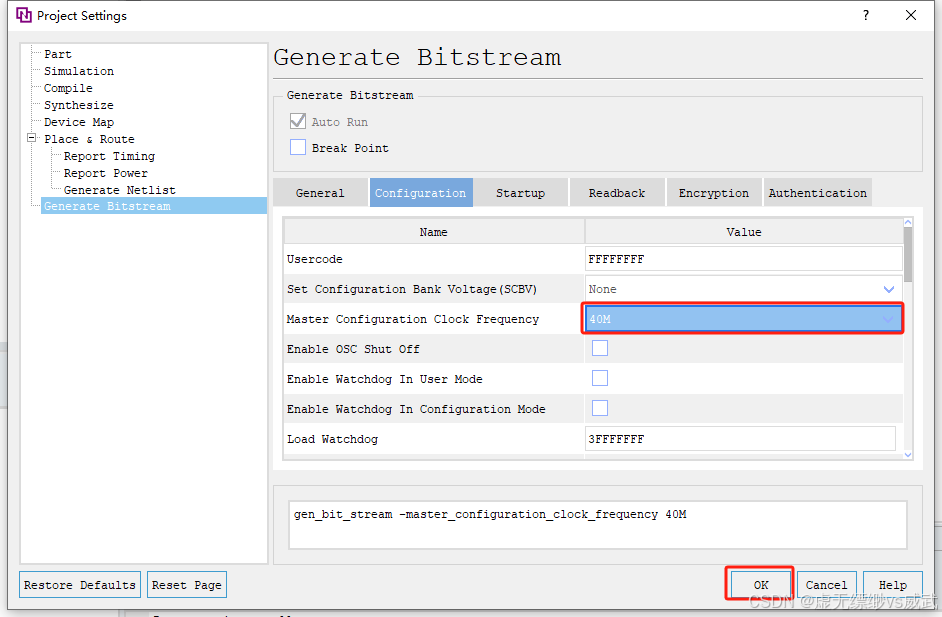

2.点击Generate Bitstream 选择Configuration选项卡，可以看到紫光默认的qspi启动时钟为2.99M

3.这里修改为40M，官方一般建议不要超过50M，当然这里要根据实际的芯片速率来，尽量不要设置太高 ，最后点击OK保存所有设置

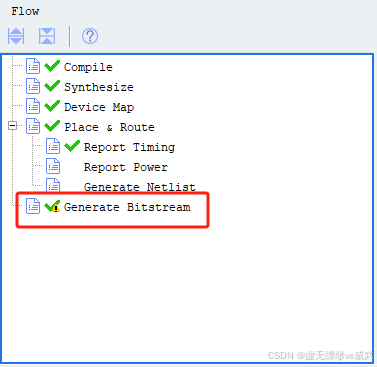

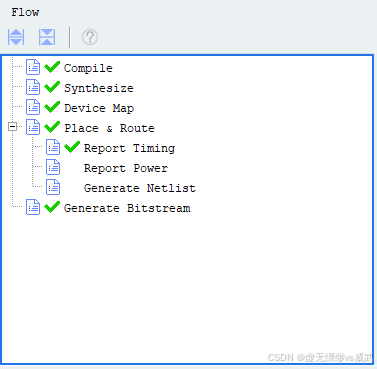

4.设置完成后 ，可以看到工程出现感叹号，说明工程配置已经更新这时要重新编译工程才行

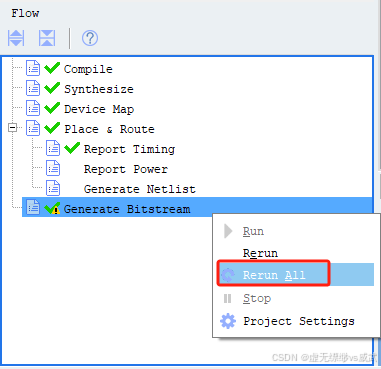

5.在Generate Bitstream上右击选择Rerun ALL重新编译工程，编译完成后再按照上面的步骤重新下载，设置完成后启动速度会明显快很多

注意：修改qspi启动速度（第二种方式）

这个红色方框这里可以设置qspi启动模式，比如设置x1 ,x1,x4，这样也能提供qspi的启动速率，但这里设置最好按照数据手册里的来设置
