通过前一篇文章学习，我们可以大致知道内存条（Module）的组成及SDRAM内部的结构，这一篇再介绍下SDRAM中常见的时序参数以及整个读写操作的流程。

一、外部信号

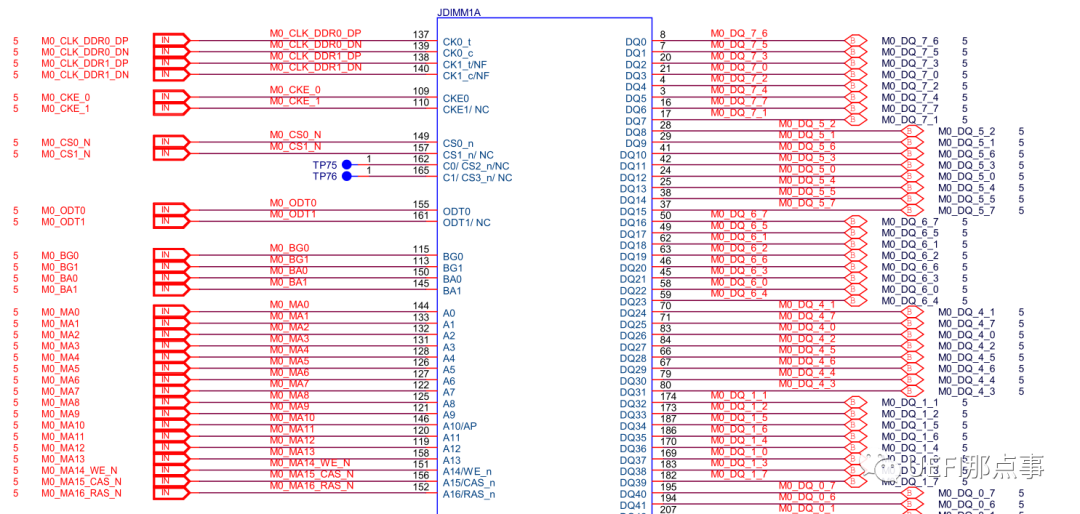

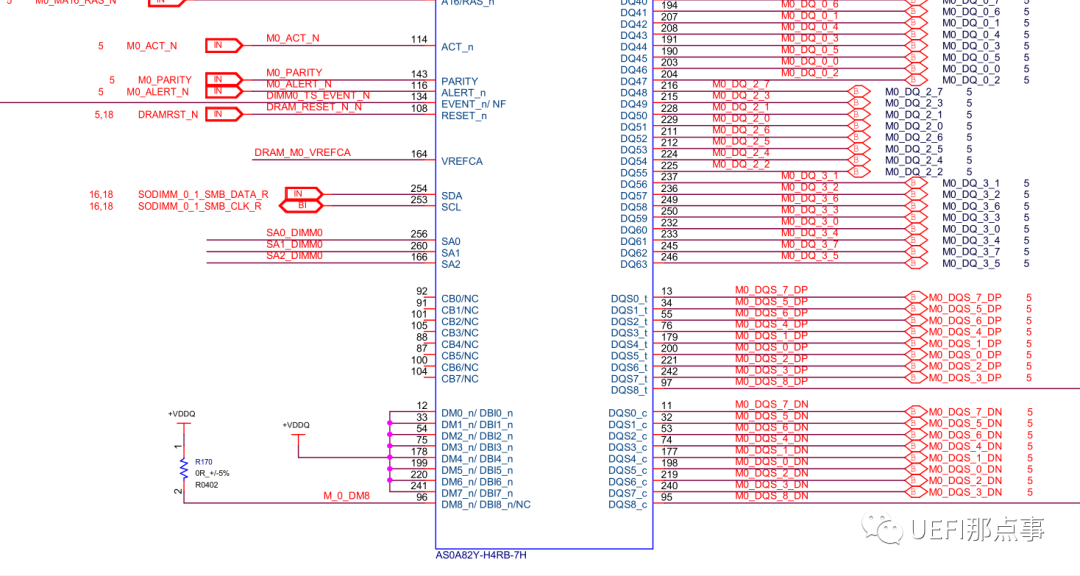

图1 DDR4的外部线路图

DDR是一种高带宽的传输接口，其外部信号较多，图1是一个DDR4的外部线路图，以下对图中跟通讯相关信号作简单的说明。

A[0:16]：地址线，为 ACTIVATE 命令提供行地址，为 READ/WRITE 命令提供列地址，以从相应存储区的存储器阵列（Bank）中选择一个位置 （A10/AP、A12/BC_n、WE_n/A14、CAS_n/A15、RAS_n/A16 这几个信号有复用功能）。它还可以为模式寄存器提供
