一阶RC低通滤波器[原理详细推导]

已于 2023-08-15 18:14:24 修改
阅读量2.4k 收藏 7
点赞数 4
分类专栏： 机器学习 数学 信号处理 文章标签： ippipipipi
于 2023-08-15 18:02:47 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/u010087338/article/details/132303594
版权

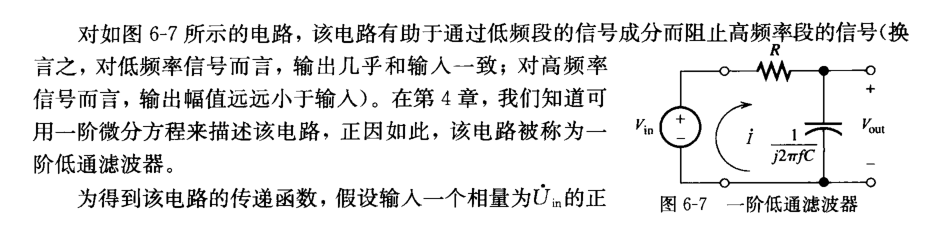

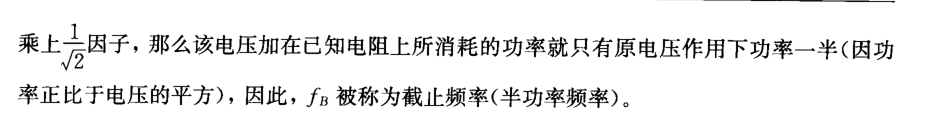

注意这里面的截止频率f_B=\frac1{2\pi RC}

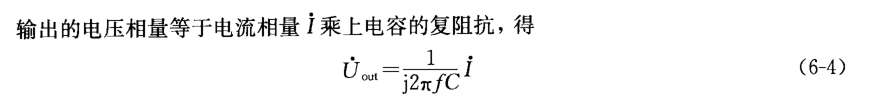

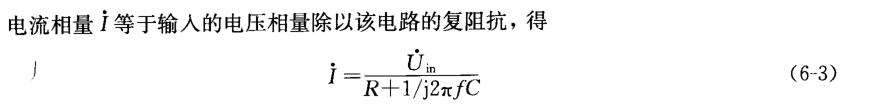

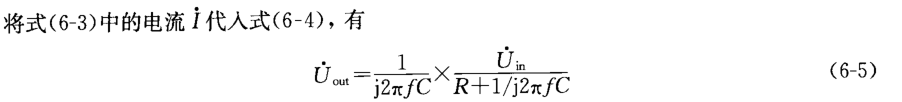

 因为前面的推导中的复阻抗里面多了一个f

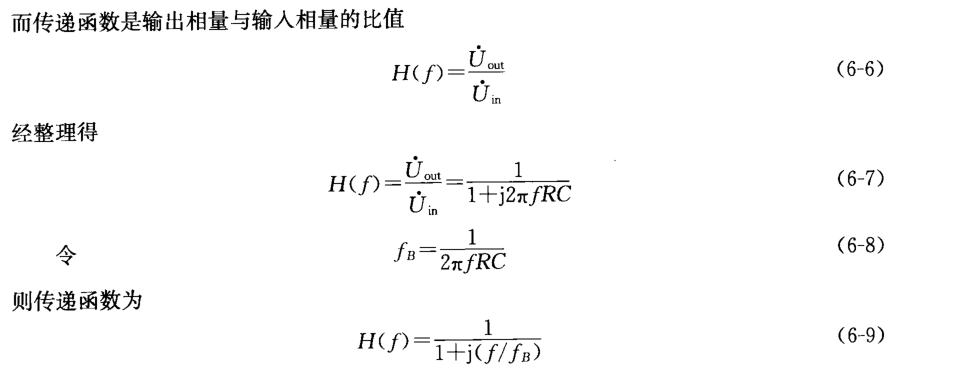

这里的的函数是:

H(f) = \frac{1}{1+\mathrm{j}(f/f_{B})}

其中: f为输入信号的频率,f_B为滤波器的截止频率。

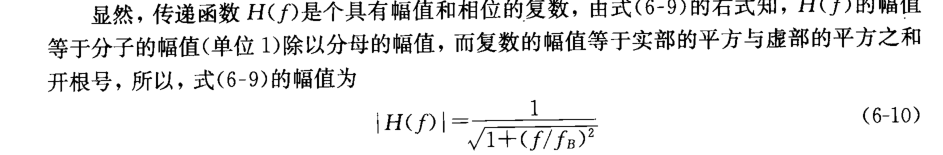

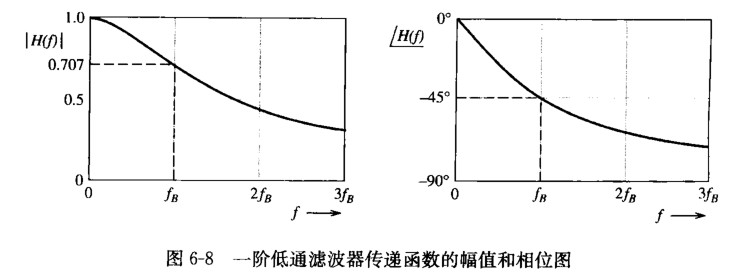

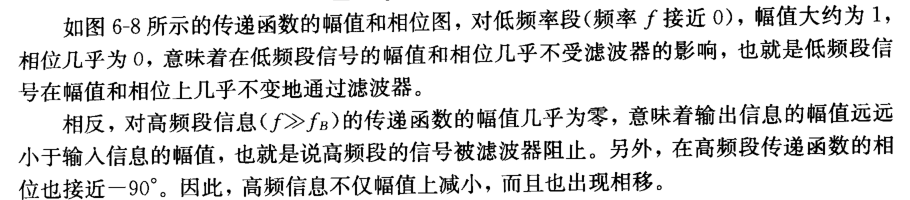

该函数的相位角φ，（为其argument的反余弦值）:

arctan(\frac{Im(H(f))}{Re(H(f))})

将函数带入有:

Re(H(f)) =  \frac{1}{1+(f/f_B)^2}

Im(H(f)) =  -\frac{f/f_B}{1+(f/f_B)^2}

相位角φ为:

φ = arctan(\frac{-f/f_B}{1}) = -arctan(f/f_B)
