气泡图（Bubble Chart）是散点图的一种变体。

它在原有的以横纵坐标为变量的基础上，引入第三个变量，用气泡的大小来表示。

因此，气泡图能够同时展示三个变量之间的关系。

1. 气泡图的构成

        气泡图可以理解为扩展的散点图（Scatter Plot）。因为人们对圆形和颜色的感知相对直观，这种可视化方式能够帮助非专业人士更好地理解数据。其主要构成包括：

• X轴和Y轴：分别表示两个变量，用来确定气泡的位置。
• 气泡大小：气泡的面积或半径反映第三个变量的数值大小，数据的大小可以一目了然。
• 气泡颜色（可选）：用颜色来表示第四个变量或类别信息，方便比对，这样就可以达到支持分组和分类的作用。

2. 气泡图的适用场景

        气泡图常用于需要展示多变量关系的场景，例如：

1. 展示多维信息：气泡图能够同时展示多个变量之间的关系，使得数据分析和信息传达更加直观和高效。如展示销售额（X轴）、利润（Y轴）、市场规模（气泡大小）。
2. 识别趋势与模式：通过气泡的大小和颜色，可以轻松地识别数据中的趋势、模式和异常值。如人口统计中用气泡大小代表国家人口，X轴表示GDP，Y轴表示人均收入。
3. 强调异常值：当一个气泡远离其他气泡时，它可能表示一个数据点与其他点有显著不同的值，这有助于进一步研究和分析异常。

---

3. 气泡图局限性

     气泡图也有其局限性如：

• 信息过载：如果气泡太多，会显得杂乱无章。
• 大小误解：人眼对面积大小的感知不够精确，可能影响数据解读。
• 维度限制：虽然可以表示四个变量，但超过四维会导致理解困难。

4. 气泡图的代码实现

4.1 Python 代码

        Dash 模块是一个非常好用的模块！

        请注意，在气泡图的代码实现中，和散点图不一样的就是 go.Scatter 函数中的这个参数

        size=np.random.rand(30) * 50,

        当size 是固定值时候，可以理解为散点图，当size是动态变化时候，就是气泡图。

import dash
from dash import html, dcc
import plotly.graph_objects as go
import dash_bootstrap_components as dbc
import numpy as np


def create_advanced_charts():
    """
    创建高级图表示例
    返回一个包含多个图表的列表
    """
    # 2. 气泡图
    np.random.seed(42)
    bubble_fig = go.Figure(data=[
        go.Scatter(
            x=np.random.rand(30),
            y=np.random.rand(30),
            mode='markers',
            marker=dict(
                size=np.random.rand(30) * 50,
                color=np.random.rand(30),
                colorscale='Viridis',
                showscale=True,
                sizemode='area'
            ),
            text=['气泡 ' + str(i) for i in range(30)]
        )
    ])
    bubble_fig.update_layout(
        title='气泡图示例',
        xaxis_title='X轴',
        yaxis_title='Y轴',
        template='plotly_white'
    )
    return(bubble_fig)


app = dash.Dash(__name__)

app.layout = html.Div([
    html.H3("高级图表展示", className="text-center mt-4 mb-3"),
    dcc.Graph(figure=create_advanced_charts())
])


if __name__ == "__main__":
    app.run_server(debug=True, port=8051)

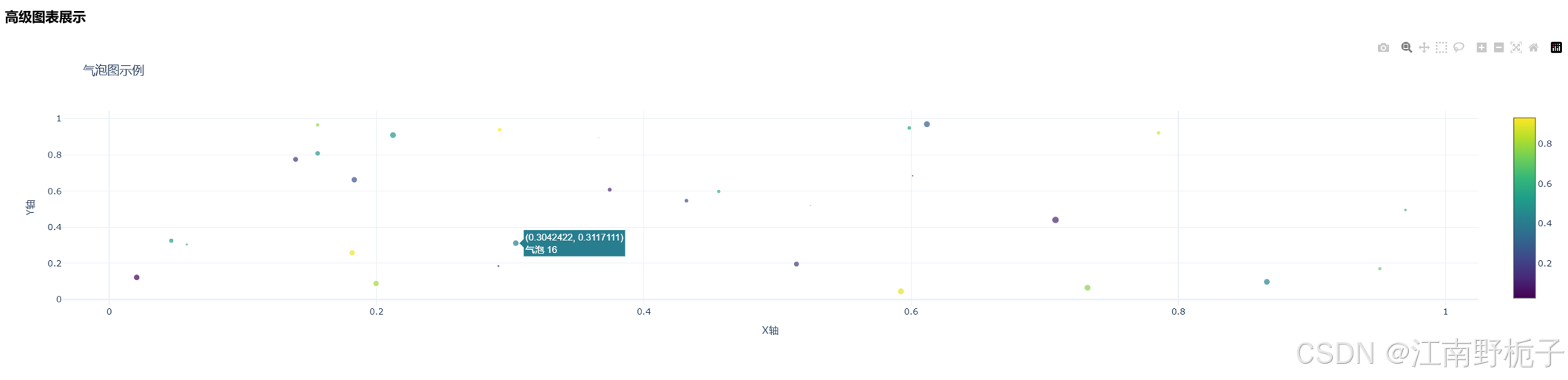

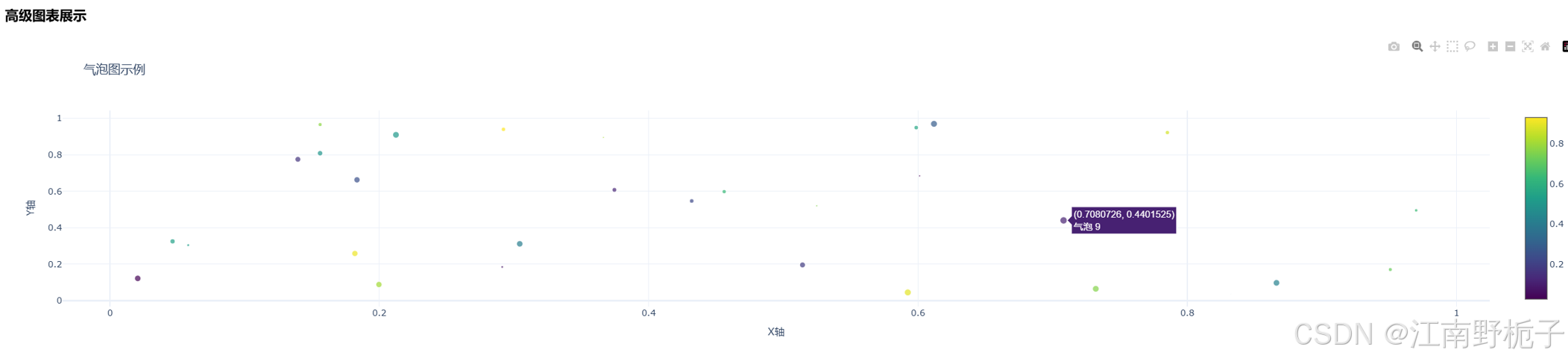

4.2 气泡图效果（网页展现）
