关于Unity3D动态生成连续性网格几何体总结【第一部分】（基础篇）

开篇

    南无阿弥陀佛
    苦海无涯，回头是岸

之前再逛油管的时候，发现女神Freya Holmér的动态生成几何体的技术视频的时候Procedural Geometry，觉得十分有趣，但是百度一下国内类似的文章，竟然全无相关资料。所以决定自己尝试跳跳这个坑，由于自己过于懒惰，周期有点长，因此时至今日才弄成文字。话不多说，上图为敬。

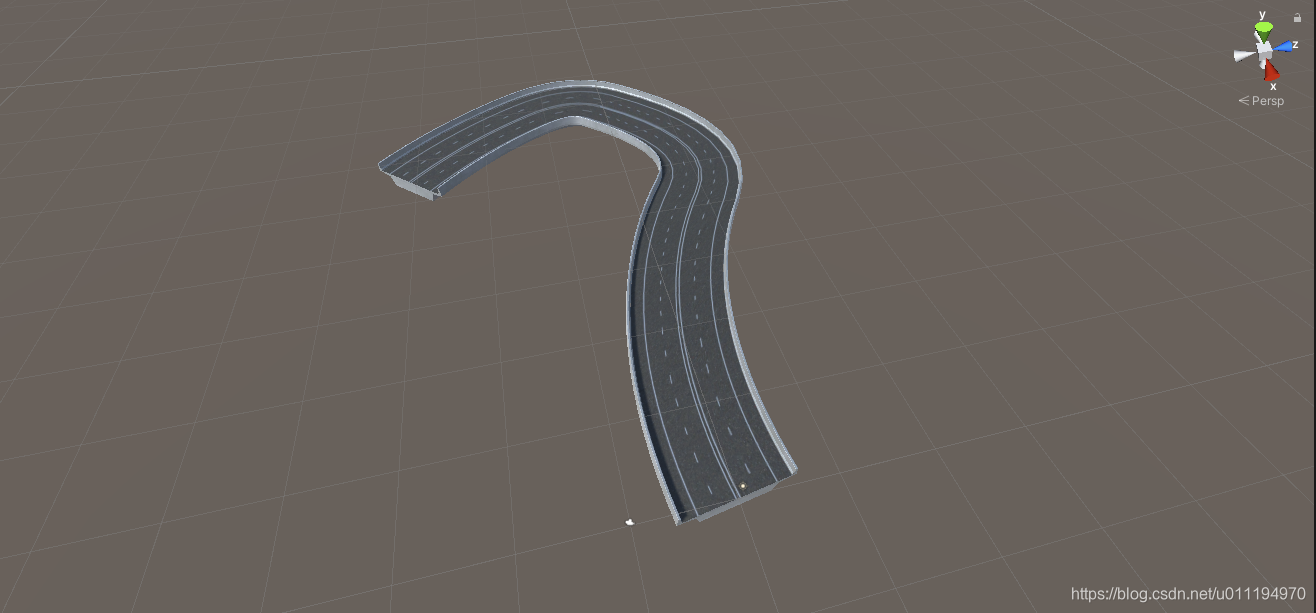

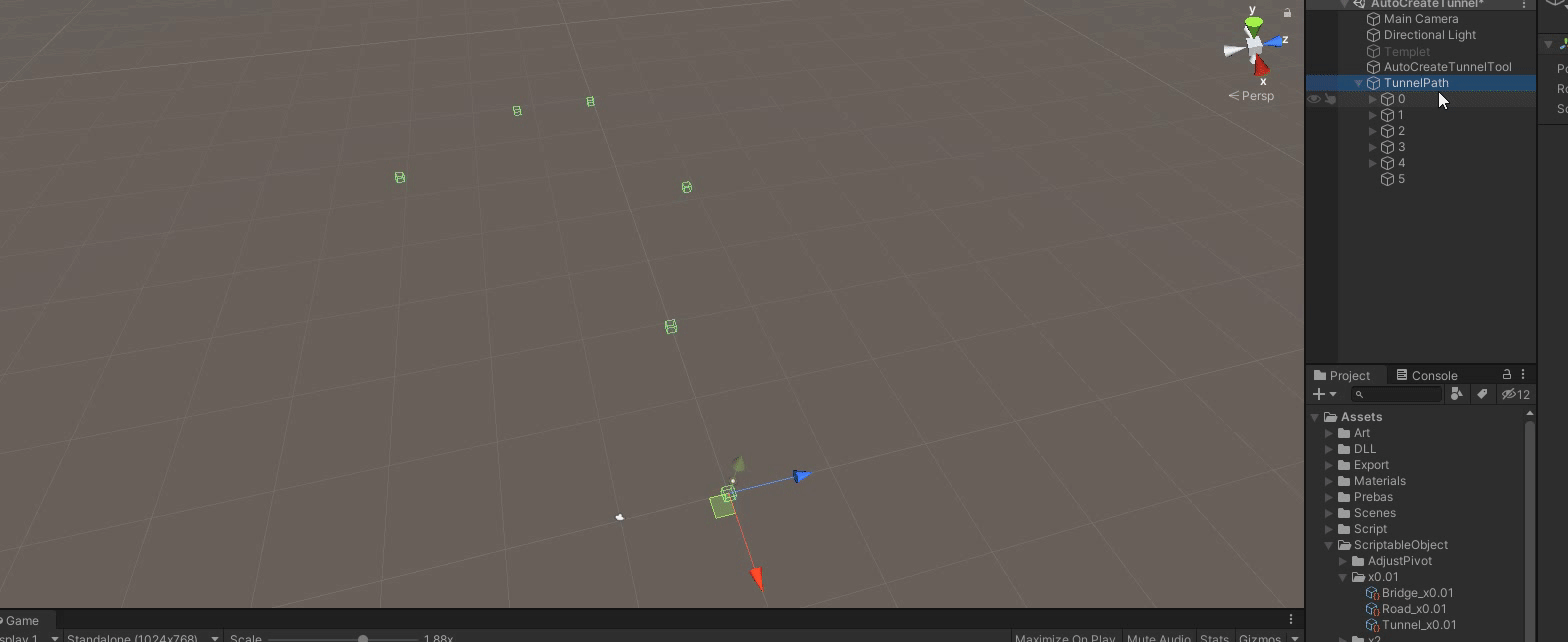

生成模型的过程

简介

既然是技术文章，还是简单简绍一下技术内容。动态生成网格模型是通过一组固定路径点，经过一系列的曲线平滑技术，把路径直线转化为平滑的曲线，然后通过特定的模型模板与生成算法，生成一组动态网格模型，同时还需要动态计算网格的UV值分布以及法线朝向，同时还需要计算贴图的拉伸值，最终才能生成最终模型。

基础准备工作

本篇既是第一部分，那么此次内容就不涉及算法、逻辑等等复杂内容。我们就从最基础的模型模板与路径点的构成进行讲解。

路径部分

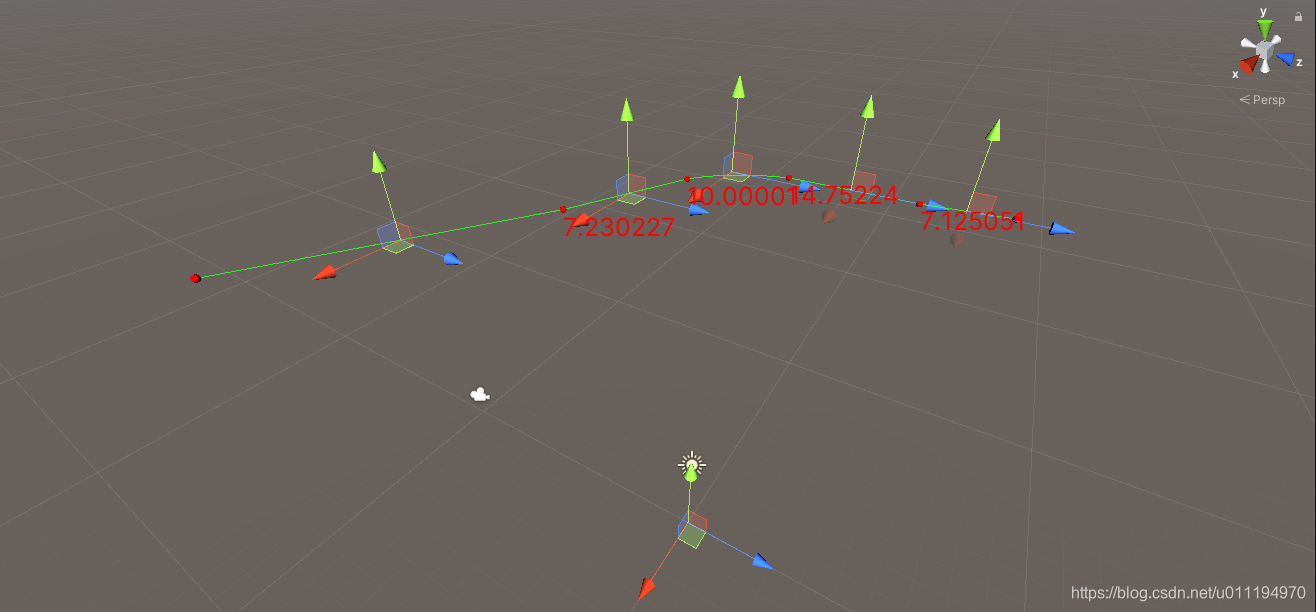

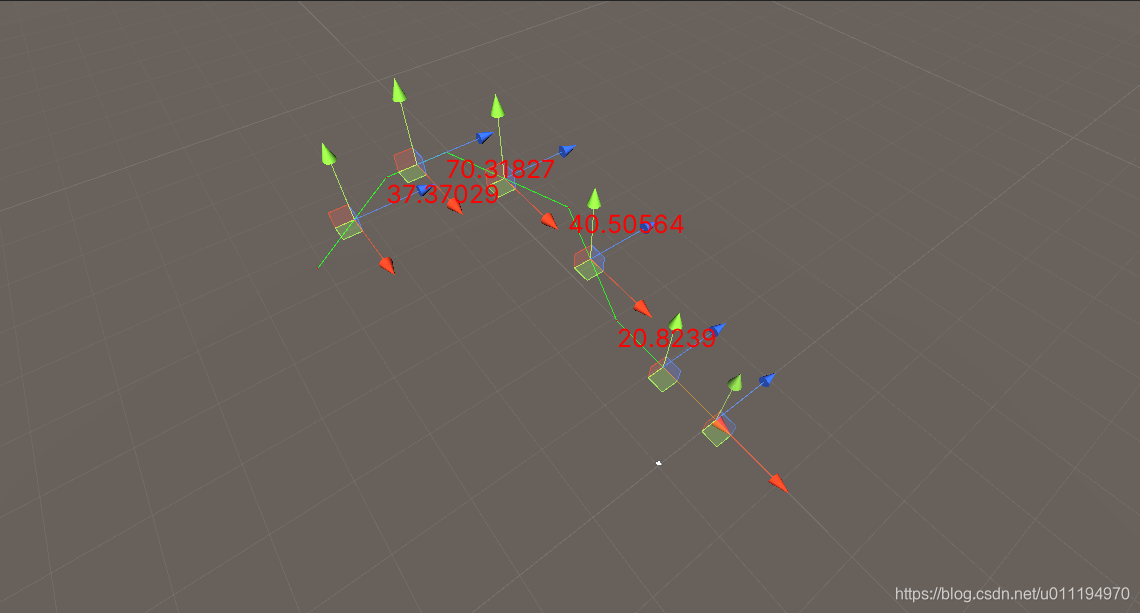

如日常生活中的道路一样，人需要按照自己的道路方向前进，同样我们也需要告诉电脑应该按照什么样的方向生成模型。那么构件一组路径点，自然就成为不二之选。为了好看，你可以通过lineRender组件把整个路径给串联起来，当然我这里偷懒了，用了Handle.DrawLine()API接口进行绘制，当然每个路径点用也是Handles.DrawSphere（）绘制小球来表示。最后每个路径节点之间还需要进行平滑处理过渡
不然生成的模型的每一段会相互穿插在一起，如下图示，当然本篇暂时不涉及这部分内容，放在后面算法一起统一讲解。

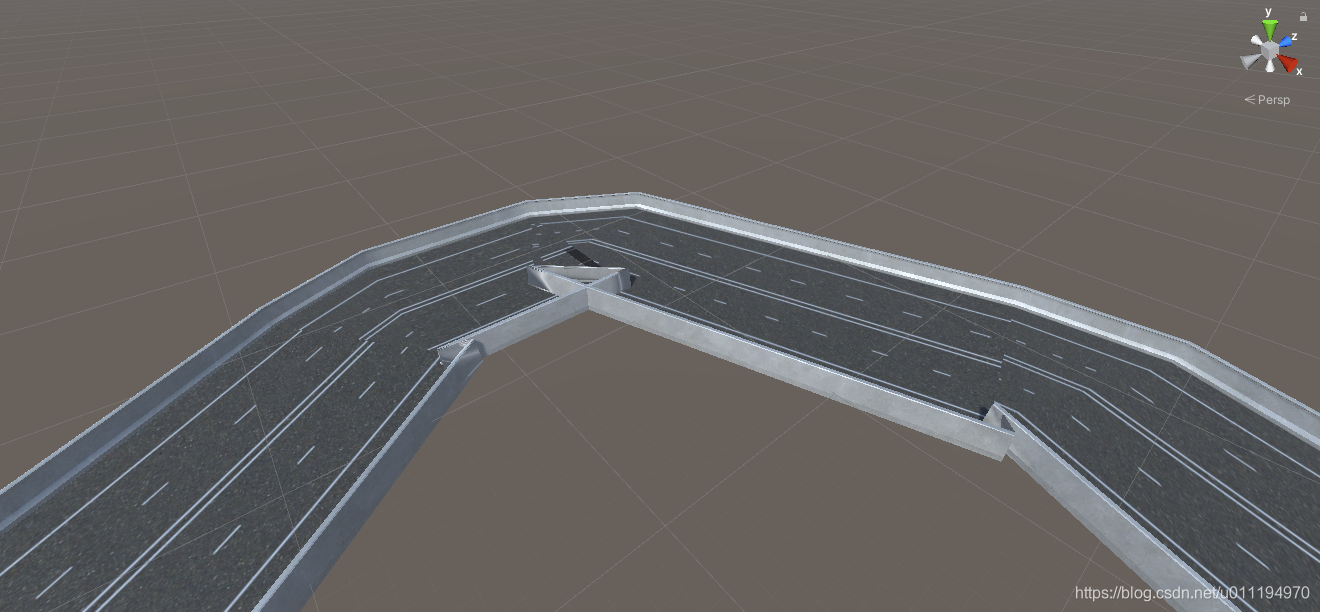

非平滑路径生成的模型

模型模板

好嘞，终于进入本篇的核心内容，模型模板。万物有序，皆有规律而行。我们不仅需要告诉程序沿着什么方向生成，还需要告诉它，构件一个怎么样的模型。因此我们需要一个模型模板，来告诉它。如下图所示。

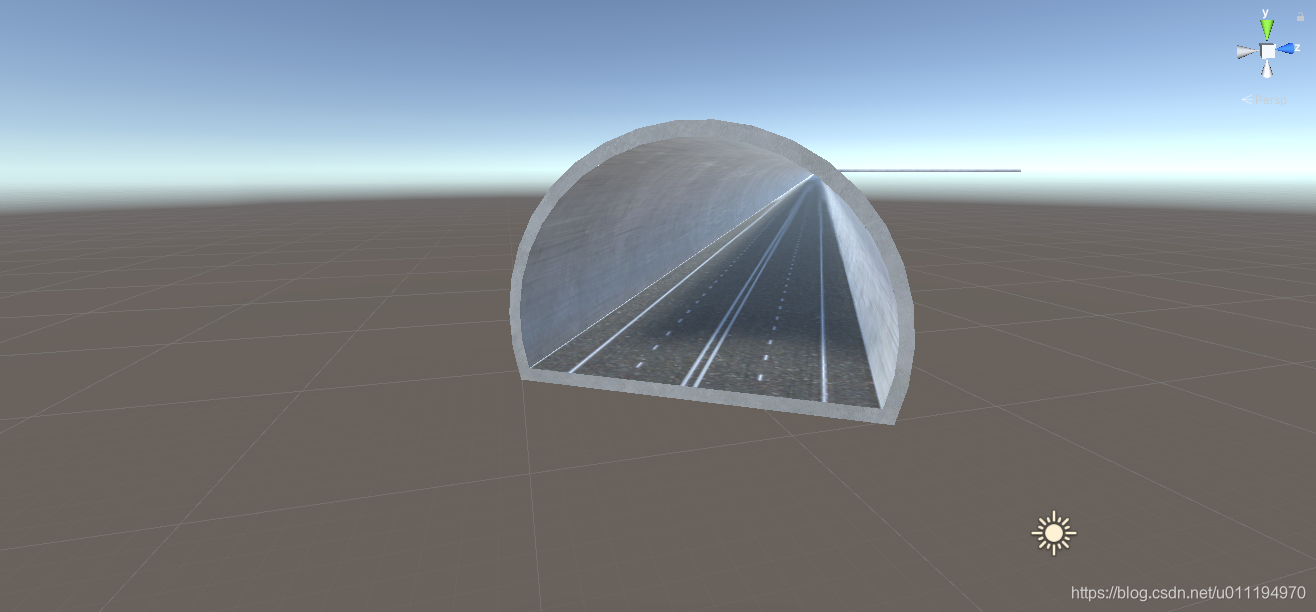

原始模型

客官，你觉得到这里就可以直接用于生成了么。答案是：不可以。让我们一步一步来揭开它神秘的面纱。首先我们来看看这个模型的顶点分别，如图示：

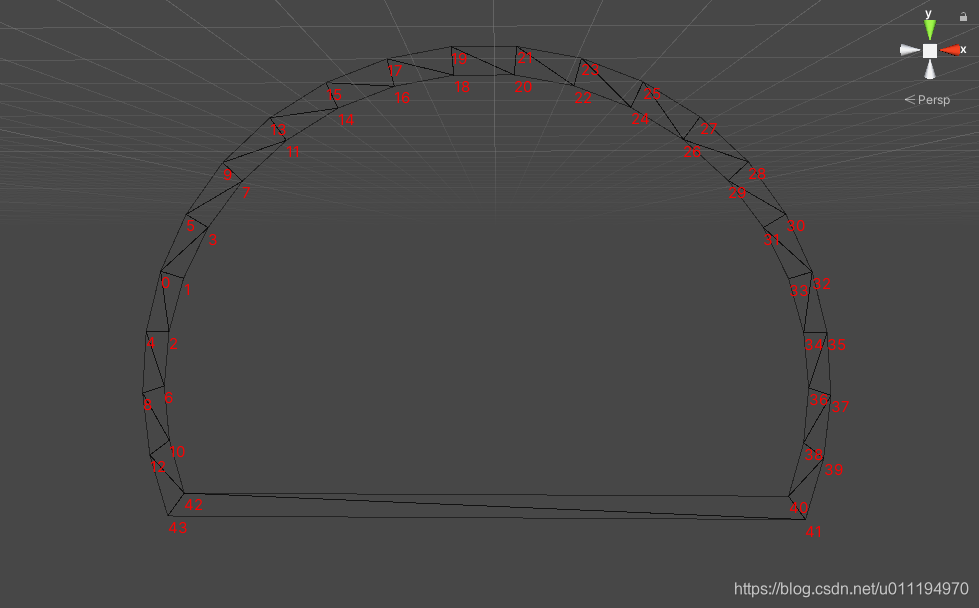

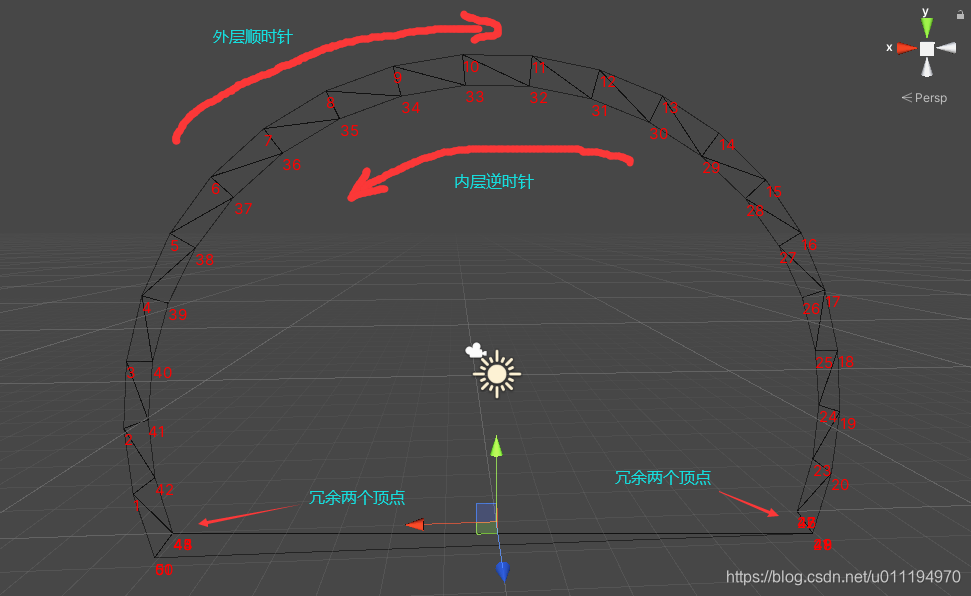

顶点分别图 敢问客官，您看出点门道来么？是的，它的顶点是无顺序，换句话说，就是该模型的顶点顺序是没有连续性且没有任何规律而言。制作该模型的模型君为此也很头疼。那怎么办呢？答案只有一个：只能发扬我们无产阶级的吃苦耐劳的伟大精神。囧，手动建模，把模型的整体重新梳理一篇，重新构造一个模型模板。最终模型顶点顺序如图示：

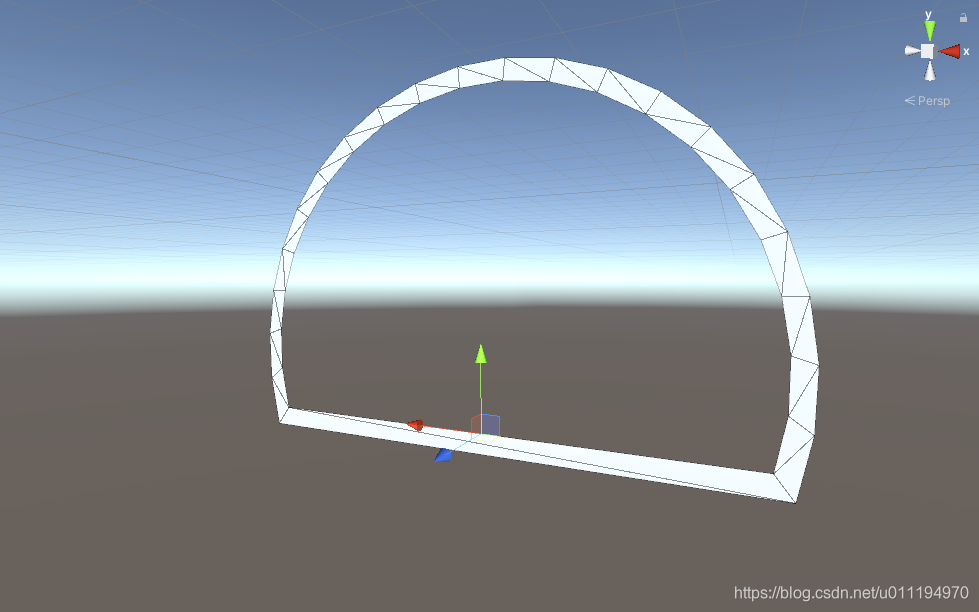

整理后的模型

P.S：冗余顶点是为了处理后面UV值的问题，后续篇章会讲到

模板数据文件的保存与管理

前面几个段落，讲解了模型模板的构成。这里讲解如何构件与保存新模型文件。

新的模型数据模板

鉴于生成算法对模型顶点顺序连续性与规律性的特殊要求，因此之前模型君提供过来的FBX模型文件就不能直接作为模型模板了，囧。所有我们选择一种新的方案，那就是ScriptableObject脚本文件。具体内容格式如图所示：

ScriptableObject基本内容

顶点数据结构

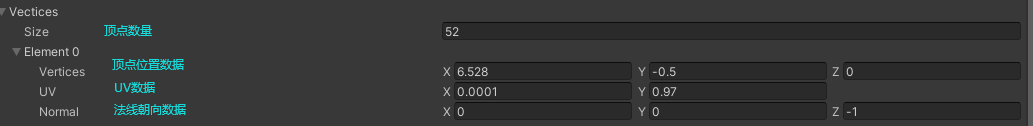

顶点相关参数数据

在ScriptableObject数据结构的Vertices里，分别包含Vertices、UV、Normal这三部分内容，分别对应模型顶点位置、UV值、法线朝向。其中顶点位置与UV值可以根据原来FBX模型中的顶点与UV值直接映射过来，无需改动，但是法线朝向要与Z轴方向保持一致，因此Z值要设置为1,图中法线值有误，不应该是-1 。

三角形数据结构

三角面结构体数据

在ScriptableObject数据结构的Triangles里，包含 FirstVertice、SecondVertice、ThridVertice三部分内容，分别是构成三角面的三个顶点序号，且这三个顶点序号一定要是重新梳理后的顶点的顶点序号。

ScriptableObject代码

既然是一篇技术类文章，没有一点代码显得是那么的不接地气。所以我们还是把ScriptableObject的代码粘贴在下面。

    public abstract class TempletObjectBase : ScriptableObject
    {

        public string TypeName;

        public string ModelName;

        public List<VerticesData> Vectices;

        public List<TriangelData> Triangles;

        public Material SurfaceMaterial;

        public Material SectionMaterial;

        public object AssetDatabase { get; set; }

        [Serializable]
        public class VerticesData
        {
            public Vector3 Vertices;

            public Vector2 UV;

            public Vector3 Normal;
        }

        [Serializable]
        public class TriangelData
        {

            public int FirstVertice;

            public int SecondVertice;

            public int ThridVertice;
        }


    }

模型模板基类

[CreateAssetMenu(menuName = "Templet/Create Tunnel")]
public class Tunnel : TempletObjectBase
{

}

模型模板子类
