LPDDR4笔记

1. 接口

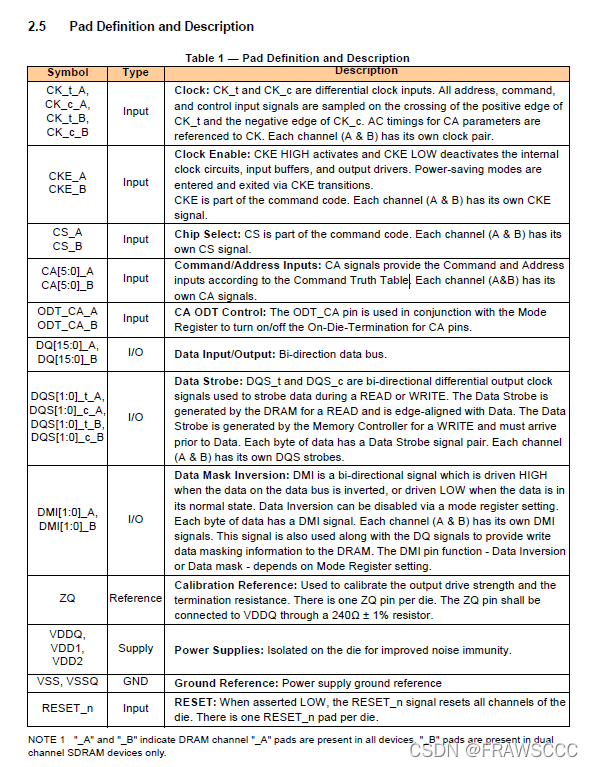

LPDDR的接口

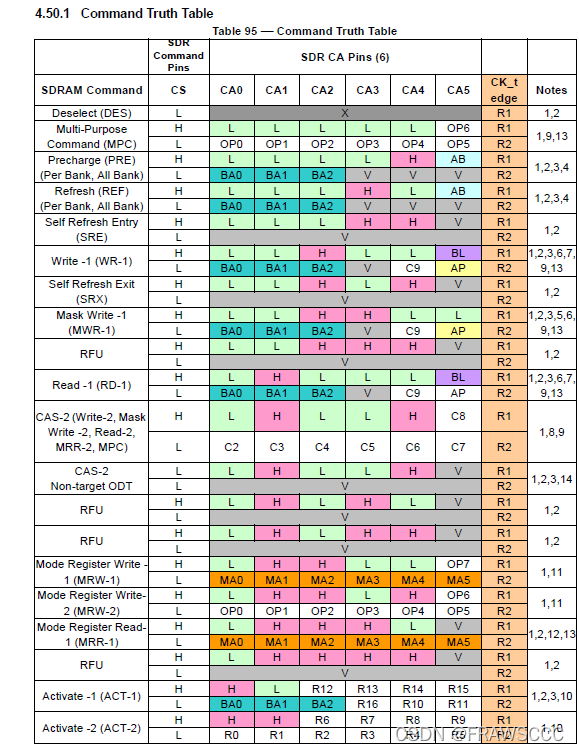

2. 命令真值表

3. 写时序(Burst Mask Write)

后面的波形都以16Gb的规格为例。

写数据主要分为3个操作。激活(ACT-1 & ACT-2) -->MASK WRITE-1(MWR-1)–>数据写入

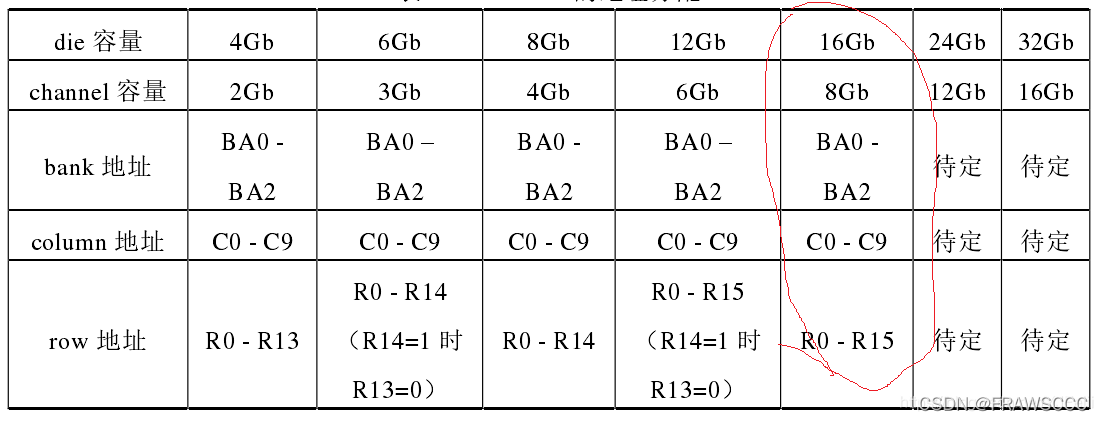

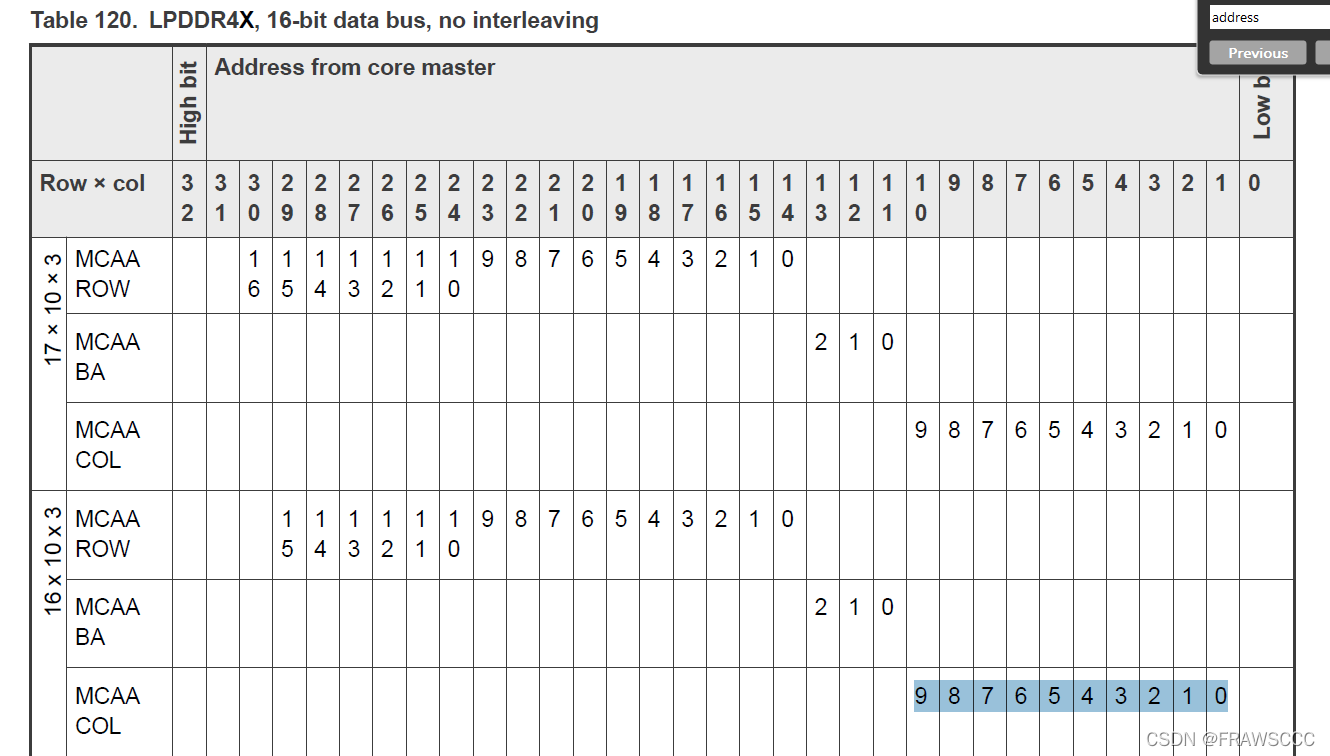

以写dram上0x00000024这个地址为例。根据下表(16103算)得出，这个地址的rank(channel)地址是0， bank地址是0， column地址是0x12，row地址是0。

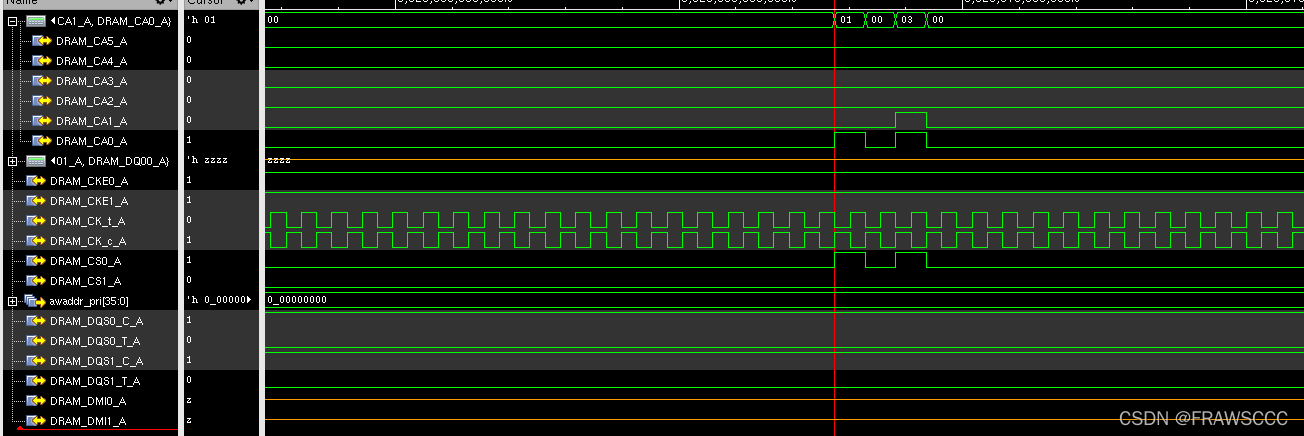

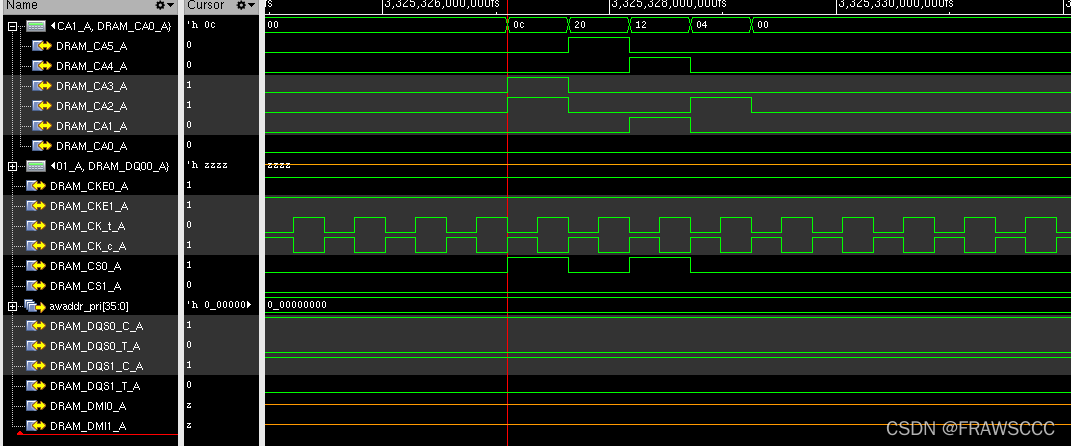

首先是激活的时序，根据真值表

• 第一个clock： CA0=H, CA1=L是ACT-1命令。R12-R15=0
• 第二个clock：BA0-BA2=0，R16,R11,R10=0
• 第三个clock ：CA0=H, CA1=H是ACT-2命令，R6-R9=0
• 第四个clock：R0-R5=0
  所以通过激活操作，可以得到bank的地址是0，ROW地址是0。

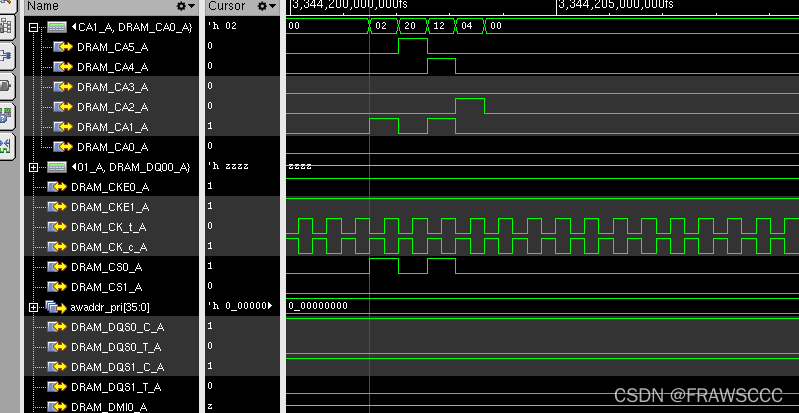

  然后是MASK-WRITE-1
• 第一个clock: CA0-CA5=LLHHLL, 为Mask Write-1(MWR-1)，
• 第二个clock: BA0-BA2=0, C9=0, AP=1
• 第三个clock: CA0-CA4=LHLLH，为CAS-2命令。C8=-0
• 第四个clock:C2-C7=4
  根据之前算出来的COL地址是0x12, 但是C0-C1是0，所以0x12以16对齐后的COL地址是0x10(16), 也就是C2=0, C3=0, C4=1。是对应上，至于选择哪一个word，是用DMI 信号来选择。

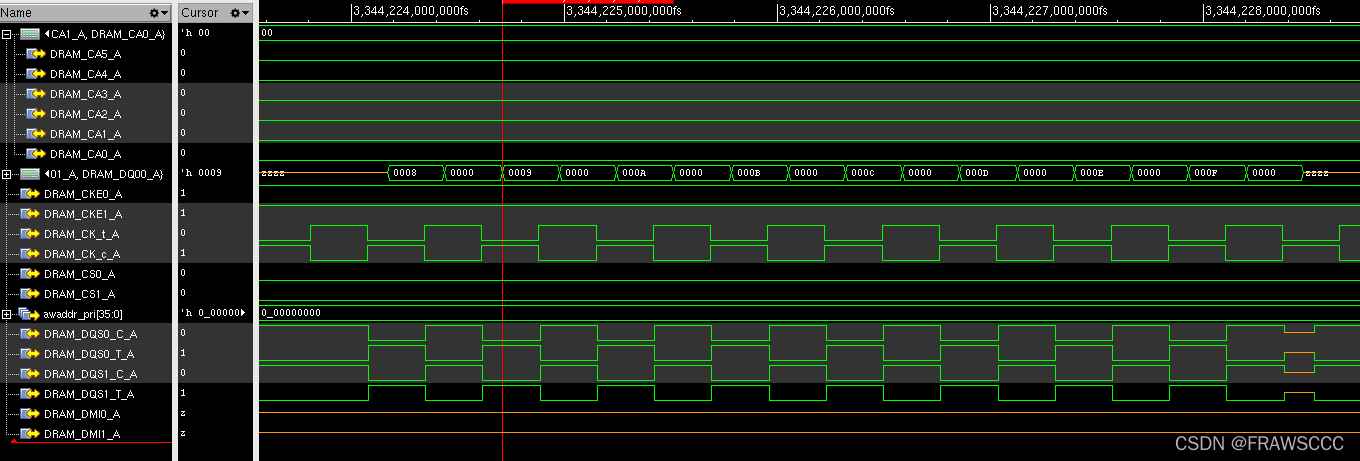

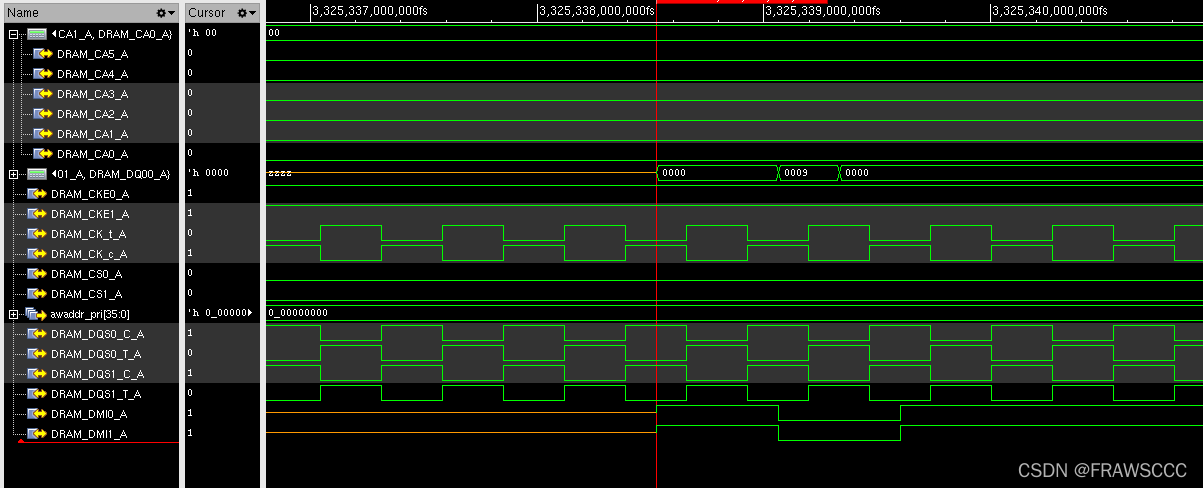

  最后是数据传输的部分。可以看到在DQ上传输数据的第二个clock上升沿的地方是我们写入的数据，在这个clock下DMI0_A信号为L，表示写入的数据有效。在DMI_A信号为H的clock上的数据不会被写到DDR 上。


4. 读时序(Read - 1)

写数据主要分为3个操作。激活(ACT-1 & ACT-2) --> READ-1(RD-1)–>数据读出。数据读只有Burst Read。假设读0x00000024的地址，LPDDR送出来的其实是以0x00000020为起始地址的32B数据。

首先是激活的时序，根据真值表

• 第一个clock： CA0=H, CA1=L是ACT-1命令。R12-R15=0
• 第二个clock：BA0-BA2=0，R16,R11,R10=0
• 第三个clock ：CA0=H, CA1=H是ACT-2命令，R6-R9=0
• 第四个clock：R0-R5=0
  所以通过激活操作，可以得到bank的地址是0，ROW地址是0。

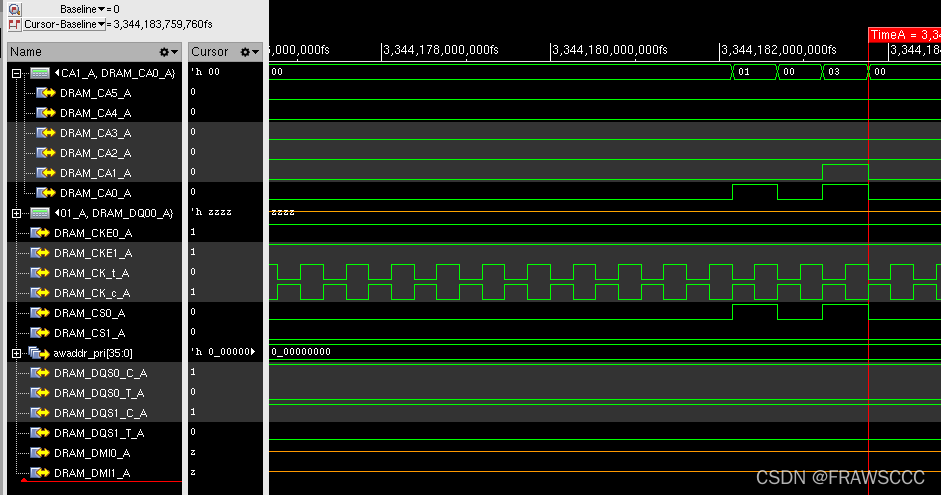

  然后是Read-1
• 第一个clock：CA0-CA4=LHLLL(RD-1)。BL=0
• 第二个clock：BA0-BA2=0, C9=0, AP=1
• 第三个clock：CA0-CA4=LHLLH(CAS-2)，C8=0
• 第四个clock：C2-C7=4

  最后是数据传输。一共送出了32B的数据，可以看到第二个ddr clock的地方，就是刚才写入的数据0x9。
