LPDDR4x 的 学习总结(1) - 存储体的浅识

最新推荐文章于 2025-04-17 11:35:56 发布
最新推荐文章于 2025-04-17 11:35:56 发布
阅读量2k 收藏 9
点赞数 2
分类专栏： DDR 文章标签： 学习
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/liycstart/article/details/129346183
版权
本文介绍了DDR4、LPDDR4及LPDDR4x的区别与特点。DDR4提供高带宽，LPDDR4旨在低功耗，而LPDDR4x则进一步降低电压。内容涉及它们的速率、电压变化，以及LPDDR4x在市场应用中的选择原因。后续将探讨DDR控制器、PHY与SDRAM的内部结构及验证方法。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

    验证LPDDR4x 已经有1年，最近把放在onenote的资料整合一下。供后续自己查看，也方便其他有需要的同学上手。

  1. 什么是DDR4 ?

第四代双倍速率同步动态随机存取记忆体（英文：Double-Data-Rate Fourth Generation Synchronous Dynamic Random Access Memory，简称为DDR4 SDRAM）。

DDR发展到DDR4，频率更高、电压更低的同时卻也让反应时间不断变大，改变着内存子系统。而DDR4最重要的使命是提高频率和带宽，每个针脚都可以提供2Gbps（256MB/s）的带宽，拥有高达4266MT/s的频率，内存容量最大可达到128GB，运行电压正常可降至1.1V~1.2V。具体详见附录—链接1（实际项目的板级应用中，无论什么原因，无论S家还是C家的IP，最终DDR4/LPDDR4/LPDDR4x都达不到4266MT/S）

  1. 什么是LPDDR4 ?

LPDDR4 就是Low Power DDR4的缩写，顾名思义，低功耗的DDR4，也叫移动DDR4.

LPDDR的运行电压（工作电压）相比DDR的标准电压要低，从第一代LPDDR到如今的LPDDR4，每一代LPDDR都使内部读取大小和外部传输速度加倍。其中LPDDR4可提供32Gbps的带宽，输入/输出接口数据传输速度最高可达3200Mbps，电压降到了1.1V。

  1. 什么是LPDDR4x ?

比LPDDR4的电压更低,把电压降低50%，电压从1.1V降低到0.61V。

从图1，可以看出3者的区别除了功耗在降低外，速率LPDDR4x > LPDDR4 > DDR4. 咨询多家IP公司，实际上能单IP达到4267MT/S的只有LPDDR4x。

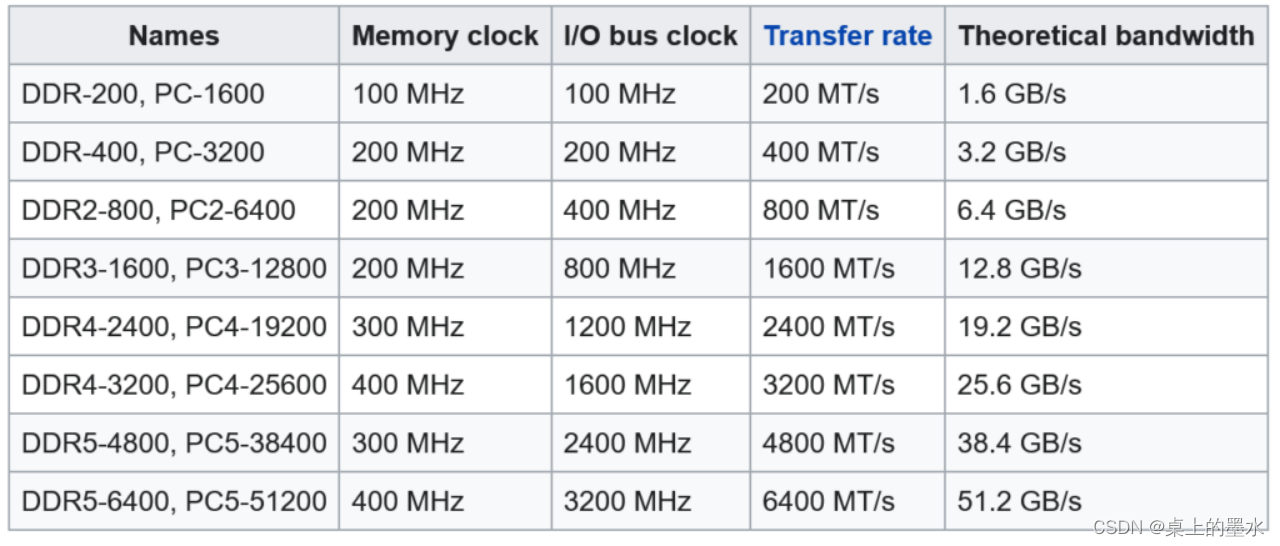

图1- DDR 速率

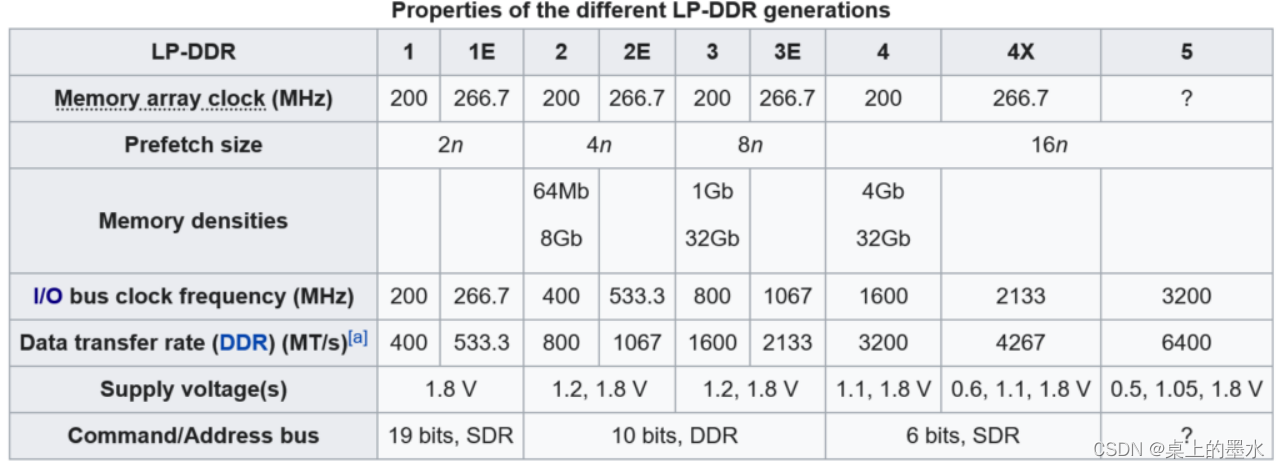

图2- LPDDR速度

  1. 为什么用LPDDR4x ?

主要是价格和容量，决定了 DDR 在市场的应用定位。详细可查看可查看链接3（跟其他存储介质的区别）。

  1. DDR的应用结构？

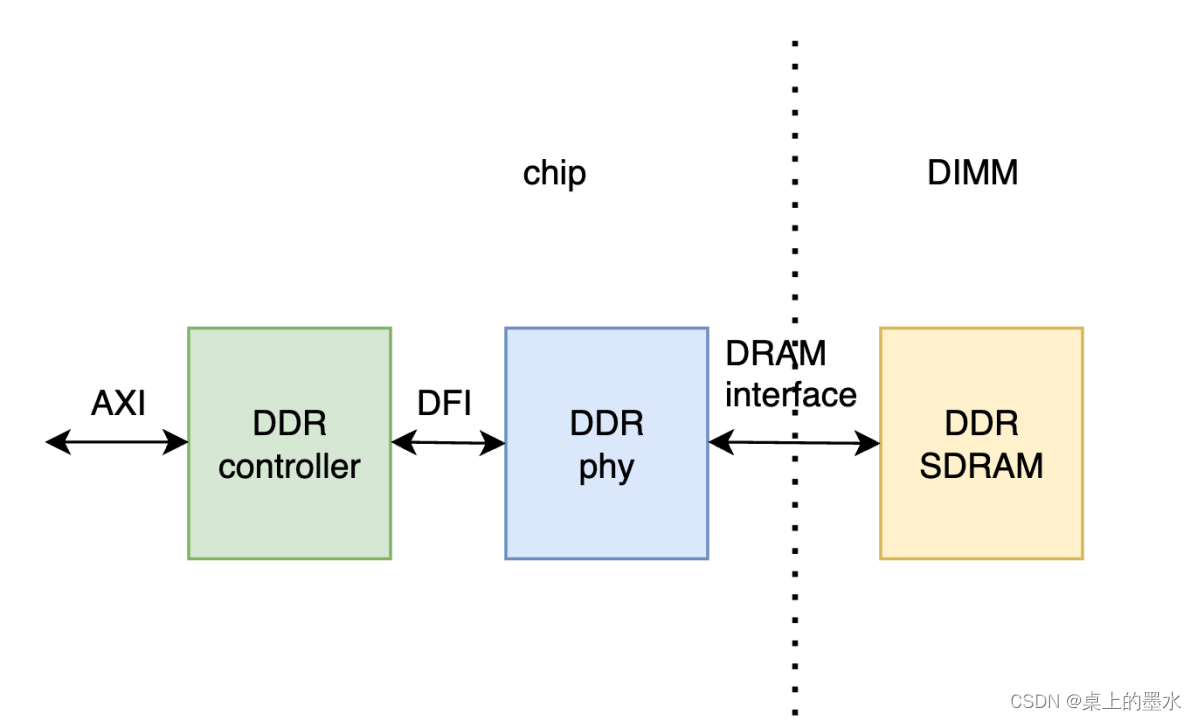

图3- DDR的应用结构

 后续，我们围绕3方面继续探讨：

  1. DDR controller和phy 与SDRAM的内部结构是怎样？
  2. 是怎么一起工作（工作流程）？
  3. 在子系统和SOC上应该怎么进行DDR验证？
