VisualSFM+MeshLab 三维重建全过程记录

  VisualSFM+MeshLab三维重建全过程记录，从下载到运行出结果，以及其中一些可能出现的小问题。通过这两个软件熟悉一下多目立体视觉重建的流程。



多目立体视觉重建关键步骤有以下两点：

从运动信息中恢复场景结构 (Structure from motion, SFM)和多视角立体(Multi-viewstereo, MVS)

大致步骤分为如下：

特征提取与匹配->稀疏重建->稠密重建->表面重建





本文使用VisualSFM+MeshLab工具来过一遍上述流程。

参考来自：http://www.guudo.cn/tech/view/id/7129



操作系统：亲测win10 win8可用（ubuntu的弄好后再更新）

软件版本：ViusalSFM V0.5.26 http://ccwu.me/vsfm/

                        CMVS+genOption+PMVS2http://francemapping.free.fr/Portfolio/Prog3D/CMVS.html

                       MeshLab 1.3.3 x64（这里注意，如果重建场景比较大的话，32位软件会提示使用64位版本）



-1、环境准备

  上述内容以打包上传：http://download.csdn.net/detail/u012750702/9694352

  首先下载解压完成后，将 ..\VisualSFM\CMVS-PMVS-master\binariesWin-Linux\Win64-VS2010 文件夹下的内容，如图：

   复制到 ..\VisualSFM\VisualSFM_windows_64bit\VisualSFM_windows_64bit 文件夹下：

 因为VisualSFM在进行稠密的时候会调用pmvs和cmvs的部分，否则运行会报错。

0、图片导入

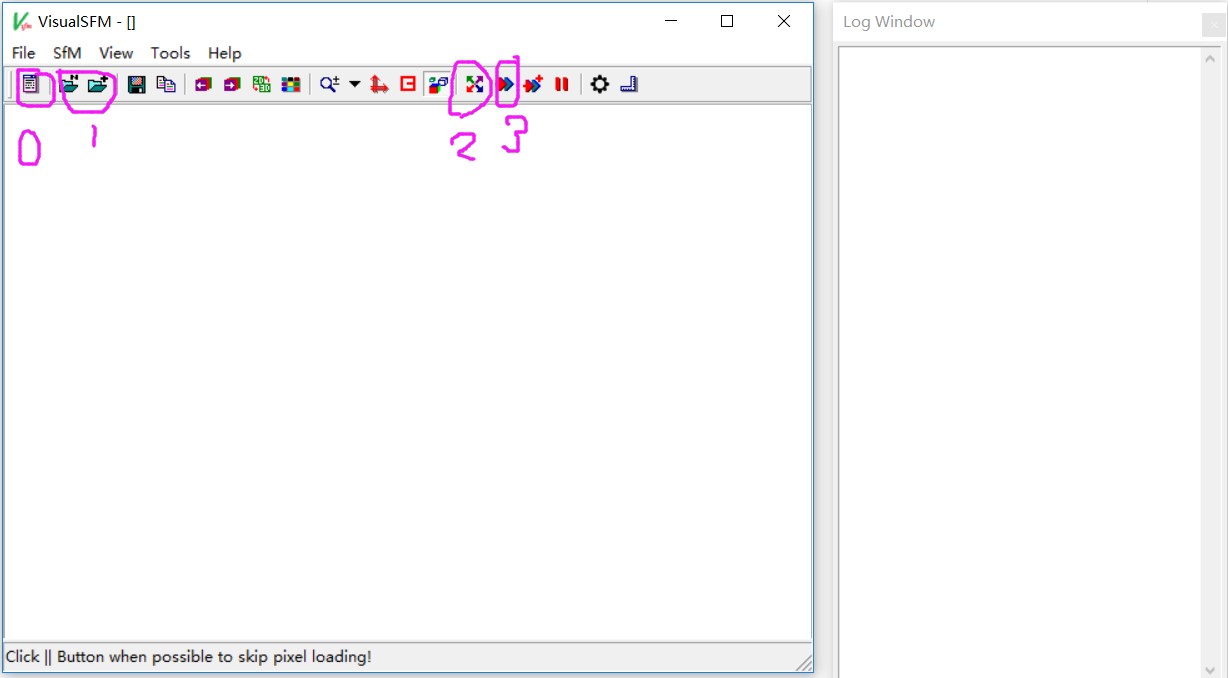

 双击 .exe运行：



  其中按钮0用来显示日志界面（即上图右侧那个界面），可以查看运行进度，如果运行时找不到在哪里显示了点击此按钮唤出。

  按钮1
