示波器使用经验——波形失真或走样的原因

最新推荐文章于 2025-02-05 00:28:03 发布
最新推荐文章于 2025-02-05 00:28:03 发布
阅读量3.5k 收藏 2
点赞数
分类专栏： 开发工具 调试工具 IT工具 计算机外设 文章标签： 单片机 嵌入式 mcu 测试工具
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/u014685611/article/details/130723615
版权

文章目录

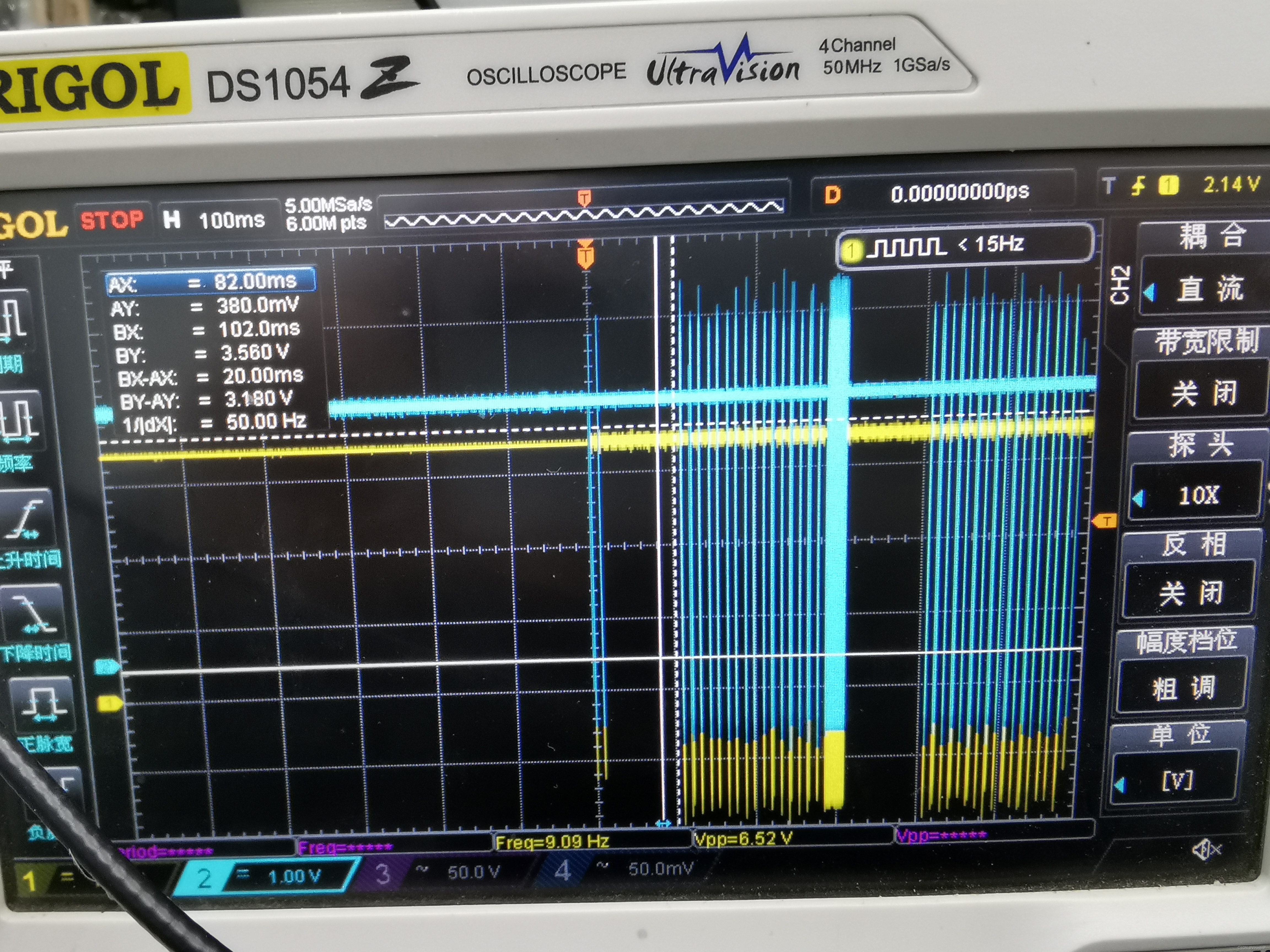

1.大周期100ms捕捉全景

在这里插入图片描述

2.将大周期100ms的全景调整周期到500ns发现波形走样

在这里插入图片描述

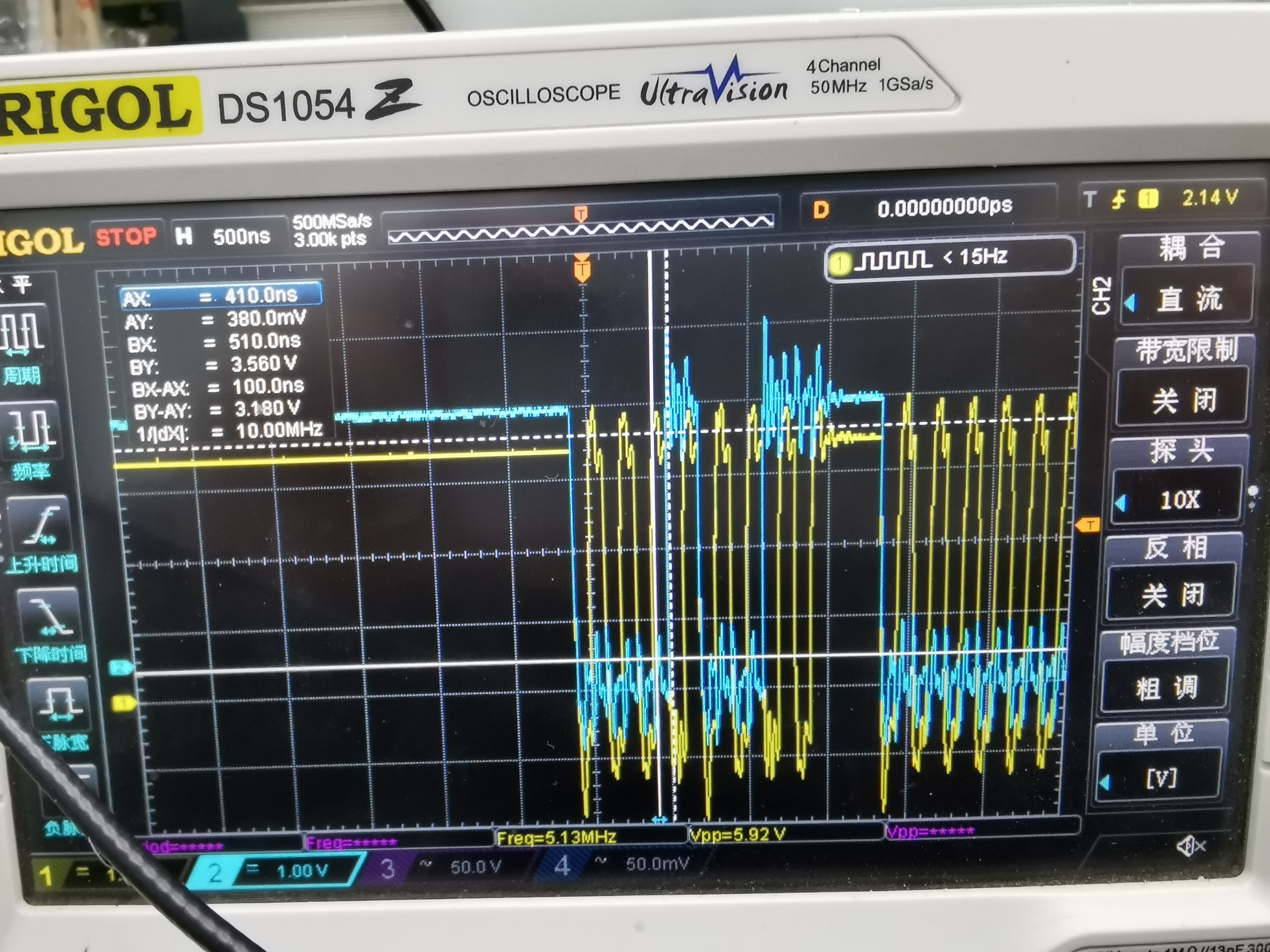

3.然而直接用小周期500ns捕捉波形正常

在这里插入图片描述

调小观察窗口范围虽能看到全部波形但捕捉的波形会走样，可调大局部窗口去观看波形细节
