【嘉立创制作PCB】第一讲 基础知识

【嘉立创制作PCB】第一讲 基础知识

1.电路板简介

PCB：Printed Circuit Board 印刷电路板

SMT：Surface Mount Technology，表面贴装技术

电路板的几个关键名词：覆铜、腐蚀、走线、几层板。

多层板的好处：可以实现强大的功能。缺点：过于复杂导致可靠性下降、容易出错、贵啊！

以前我也认为画的板子层数越多越强，但是实际呢？我要实现相同的功能，你用了十层板才搞定，我两层板就搞定，你说孰弱孰强？

2.为什么要设计电路板？

1.传统的杜邦线：接线乱、虚接容易导致接触不良、也可能短路

2.洞洞板：考验焊功，而且费时、异形元器件不适配

3.自己画板：干净清爽、适配异形元器件、紧凑优雅、有成就感

3.画板需要什么基础

取决于画多复杂的板子：1.简单板子零基础即可；2.复杂板子需要专业电子电路基础、数电模电基础（决定了你走多远）

4.关于画板软件

**专业选手：**AD（Altium Designer），Cadence等。功能强大，但学习成本高

半专业选手：立创EDA，能满足大部分需求，学习成本低。（我比较喜欢他的一站式服务，购买元器件，封装库一键式）

类似PS与美图秀秀的区别。

5.画板流程

1. 板子功能设计
2. 原理图绘制
3. PCB绘制
4. 电路板生产
5. 元器件购买（BOM）
6. 焊板（SMT）机器焊或人工焊

建议使用嘉立创专业版绘制，不推荐使用标准版，除非你想吃亏……

6.嘉立创EDA专业版文件类型介绍

嘉立创EDA标准版的文件类型后缀基本都是 json ，在嘉立创EDA专业版我们扩展了很多个文件类型，不再使用 json 后缀存储工程文档。以下列出专业版专属的一些文件类型。

文件后缀	文件类型	备注
zip	压缩包文件	工程压缩包，Gerber压缩包，PDF压缩包等，具体需要看文件名前缀
elib	离线客户端元件库文件	里面存放了各种库文件，如：器件、符号、封装等
eprj	离线客户端工程文件	是客户端专用的工程文件，可以直接被客户端离线模式打开
efoo	封装文件	工程压缩包内的封装库文件
esym	符号文件	工程压缩包内的符号库文件
epan	面板文件	工程压缩包内的面板文件
esch	原理图文件	工程压缩包内的原理图文件
epcb	PCB文件	工程压缩包内的PCB文件
ecop	铺铜文件	工程压缩包内铺铜的路径文件
eins	实例值文件	工程压缩包内，原理图的实例值属性的存储文件
efon	字体文件	工程压缩包内，PCB字体的路径文件
epanm	面板制造文件	面板导出的面板制造文件
enet	网表文件	原理图导出的嘉立创EDA专业版网表文件
json	配置文件	编辑器导出的各种配置文件，具体看文件名前缀

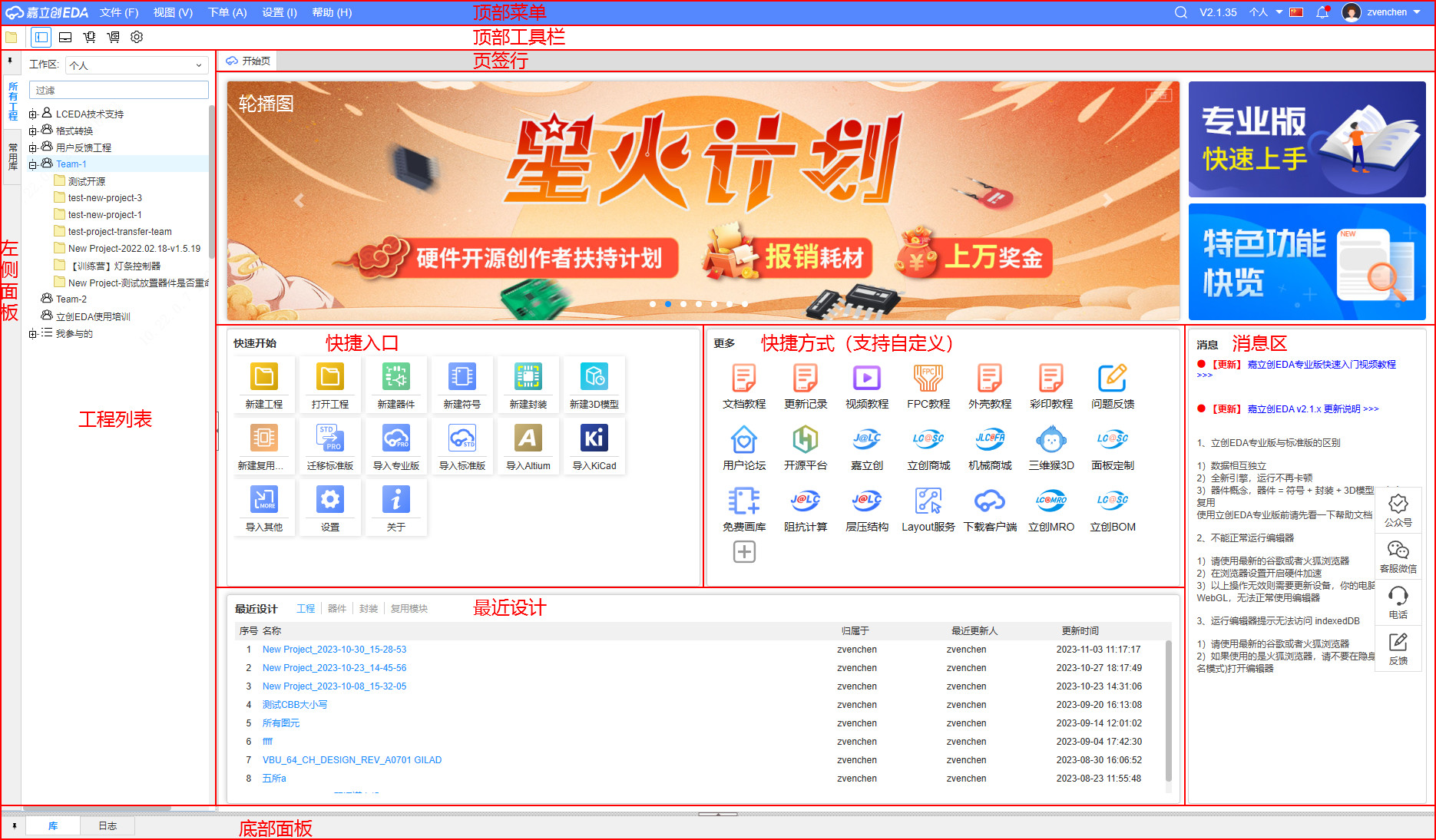

7.使用界面

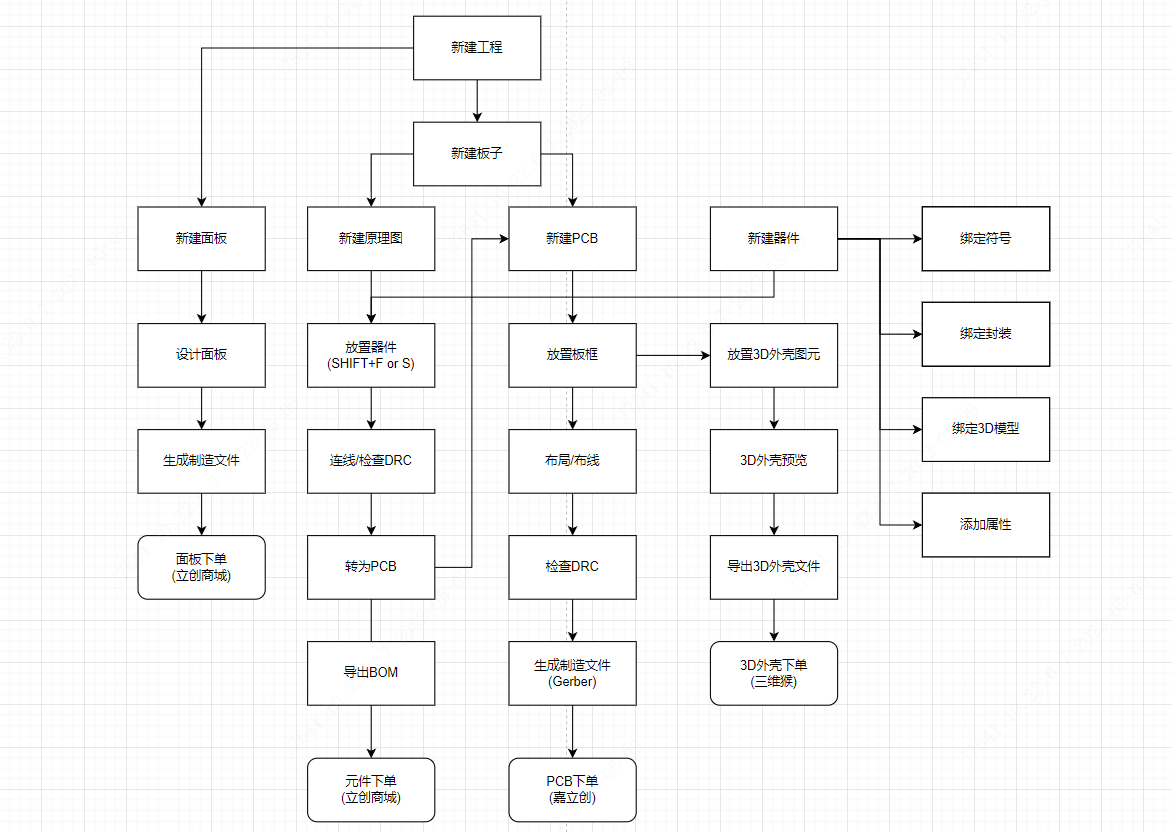

8.设计流程

1、如果没有需要的库，则先画库：器件，符号，封装。器件需要绑定符号和封装。

2、新建工程，放置器件在原理图

3、原理图转PCB

4、导出BOM和Gerber下单。

嘉立创EDA同时也支持，团队协作在线共同绘制、以及根据个人喜好进行一些个人设置，供自行探索。

9.画布

	设置：滚轮缩放	设置：Ctrl+滚轮缩放
向上滚轮	双指上划	缩小	画布向上滚动
向下滚轮	双指下滑	放大	画布向下滚动
Ctrl+上滚轮	双指展开	画布向上滚动	缩小
Ctrl+下滚轮	双指捏合	画布向下滚动	放大
Shift+上滚轮		画布向左移动	画布向左移动
Shift+下滚轮		画布向右移动	画布向右移动
向左滚轮（按住Shift、Alt都不会被识别）	双指左滑	画布向左移动	画布向左滚动
向右滚轮（按住Shift、Alt都不会被识别）	双指右滑	画布向右移动	画布向右滚动
