Road 2 AI-GCN

什么是GCN

• Graph Convolutional Networks，图卷积神经网络，实际上跟CNN一样，就是一个特征提取器，只不过它的对象是图数据。
• GCN就精妙的设计了一种从图数据中提取特征的方法，从而让我们可以使用这些特征去对图数据及逆行处理：
• 节点分类（node classification）
• 图分类（graph classification）
• 边预测（link prediction）
• 图嵌入表示（graph embedding）
• GCN应用已经渗透在CV,NLP,RS中


GCN算法的优势

• 具有可扩展的优点，能够适应网络的变化
• 相较于起传统的深度学习，图神经网络由于在关系数据挖掘方面有巨大的潜力，正成为学术界和工业界投入研发的热点，比如商品推荐，金融风控，聊天机器人中的语义分析及意图识别

GCN算法原理

在进行GCN算法之前，我们首先得有一张图，对于一个图网络G=（V，E），有N个节点，每个节点都有自己的特征，目标是要学习图上的信号或特征的一个映射。

• 其次我们对这张图求出它的邻接矩阵，这个邻接矩阵的每一行/每一列对应每一个节点，矩阵中的数字1代表两两节点之间存在边的关系，而数字0则代表没有边的关系。


• 然后我们还有度矩阵，度矩阵的表达方式是在对角线上显示每个节点的度的数量（即边的数量），比如：

  • 在节点1中，有节点5+节点2与其相连，那么节点1的度为2。
  • 在节点2中，有节点5+节点1+节点3与其相连，那么节点2的度为3。

• 有了邻接矩阵和度矩阵，我们可以通过以下公式，求出拉普拉斯矩阵：
  $$\begin{gathered} L=D-A \\ L表示拉普拉斯矩阵 \\ D为节点矩阵 \\ A为邻接矩阵 \end{gathered}$$

  -对于常见的拉普拉斯矩阵，除了有L=D-A的形式，还有以下两种：
  $$\begin{gathered} L^{sys}=D^{-\frac{1}{2}}A{D}^{-\frac{1}{2}} \\ {L}^{rw}=D^{-1}A \end{gathered}$$
  使用拉普拉斯矩阵的好处有以下三点：

• 拉普拉斯是对称矩阵，可以进行特征的分解（谱分解）

• 只有在中心顶点和一阶相连的顶点上（1-hop neighbor）有非0元素，其余之处均为0

• 通过拉普拉斯算子与拉普拉斯矩阵进行类比

当有了以上的矩阵和算子，那么便可以进行GCN的转换了。

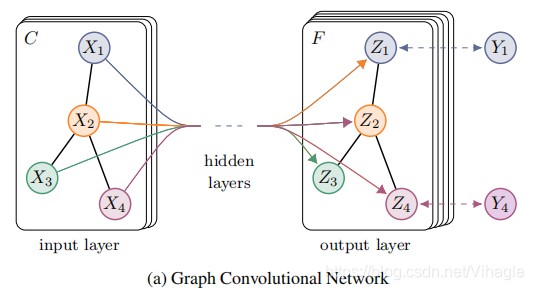

GCN模型的输入为矩阵X和A：

• 矩阵X，表示这些节点特征，N×D维矩阵
• 矩阵A，表示各个节点之间的关系，N×N维矩阵，也称为邻接矩阵（adjacency matrix）

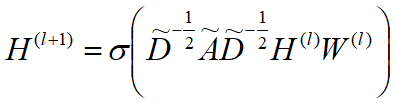

GCN是一个神经网络层，层与层之间的传播方式：

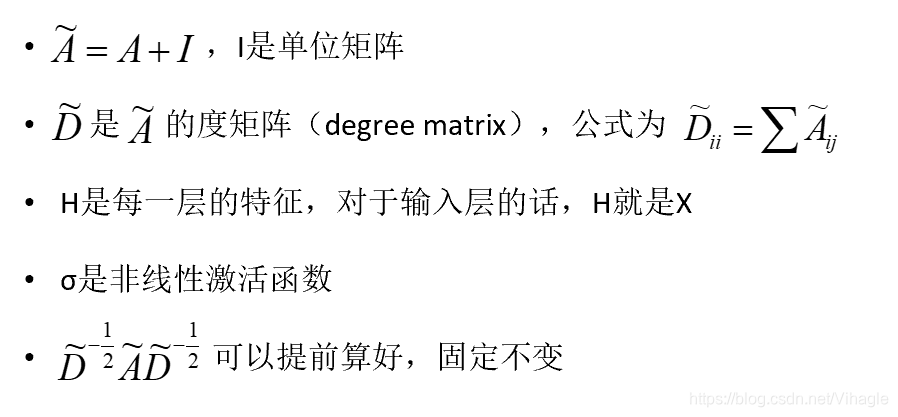

公式解释：

• 每一层GCN的输入都是邻接矩阵A和Node的特征H，如果我们直接做一个内积，乘以一个参数矩阵W，再激活一下，就相当于一个简单的神经网络层

实验证明，使用这个简单的神经网络层，就已经很强大了
不过这个简单模型有2个局限性：

• 局限1，只使用A的话，由于A的对角线上都是0，所以在和特征矩阵H相乘的时候，只会计算一个node的所有邻居的特征的加权和，该node本身的特征却被忽略了。
  • 那么便可以针对此做一个小的变动，即给A加上一个单位矩阵I，这样就让对角线元素变成1了。
• 局限2，A是没有经过归一化的矩阵，如果A与特征矩阵H相乘会改变特征原本的分布，产生一些不可预测的问题。
  • 所以我们可以对A做一个标准化的处理，首先让A的每一行加起来为1，然后对A乘以D^-1，D为度矩阵，那么便可以解决局限2。
  • 进一步把D^-1拆开与A相乘，得到一个对称且归一化的矩阵：
    $$D^{-\frac{1}{2}}A{D}^{-\frac{1}{2}}$$
  • 综合以上两种改进方式，得到：
