【N32WB03xSTB开发板GPIO实验】

在这里插入图片描述

1. 前言

本教程基于【N32WB03x SDK使用指南】的开发环境，前期结合官方教程开展的N32WB03xSTB开发板ADC实验，接下来开展GPIO的按键控制点灯实验和PWM输出实验两部分组成。
在这里插入图片描述

2. GPIO 和 AFIO

2.1 概述

GPIO（General purpose input/output）即通用型 I/O，AFIO（Alternate-function input/output）即复用功能 I/O。芯片最多支持 21 个 GPIO，共被分为 2 组（GPIOA/GPIOB），A 组 7 个端口，B 组共 14 个。GPIO 端口和其他的复用外设共用引脚，用户可以根据需求灵活配置。每个 GPIO 引脚都可以独立配置成输出、输入或复用的外设功能端口。除了模拟输入引脚外，其他的 GPIO 引脚都有大电流通过能力。
GPIO 端口具有以下特性：

  1. GPIO 端口可由软件分别配置成以下模式：

◆ 输入浮空
◆ 输入上拉
◆ 输入下拉
◆ 模拟功能
◆ 开漏输出及上/下拉可配
◆ 推挽式输出及上/下拉可配
◆ 推挽式复用功能及上/下拉可配
◆ 开漏复用功能及上/下拉可配

  1. 单独的位设置或位清除功能
  2. 所有 IO 支持外部中断功能
  3. 所有 IO 支持低功耗模式唤醒，上升或下降沿可配置

 8 个 EXTI 可用于 Sleep 模式唤醒，所有 I/O 可复用为 EXTI
 PB3(WAKEUP1)唤醒 IO 可用于 PD 模式唤醒，I/O 滤波时间最大 1μs

  1. 支持软件重新映射 I/O 复用功能
  2. 支持 GPIO 锁定机制，复位方式清除锁定状态

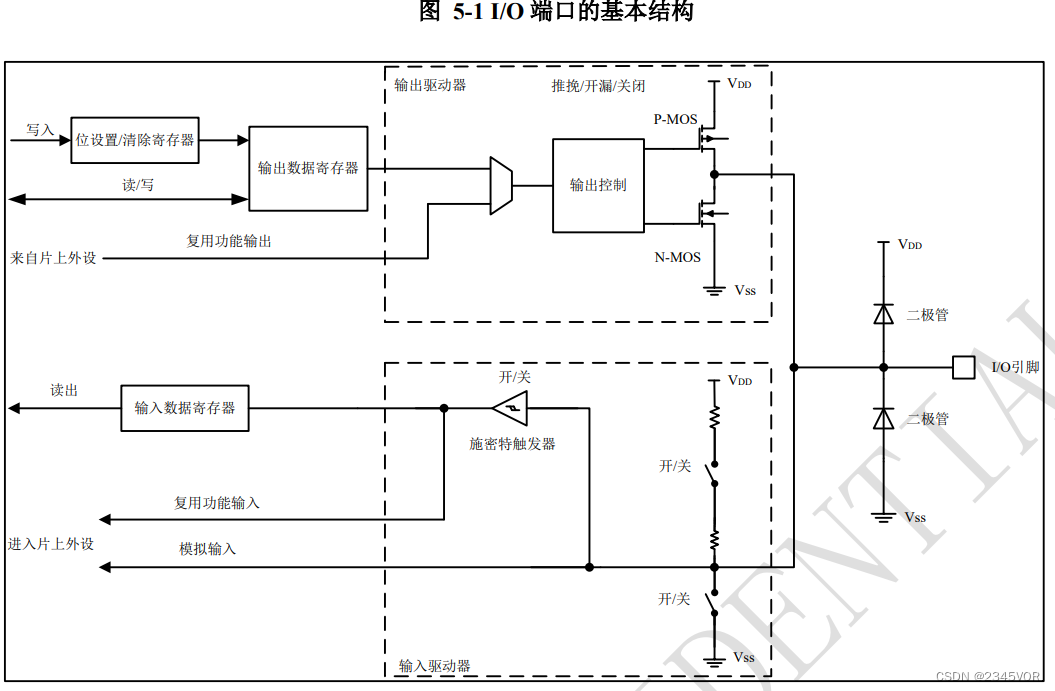

    每个 I/O 端口位可以任意编程，但必须按照 32 位字访问 I/O 端口寄存器（不允许 16 位半字或 8 位字节访问）。下图给出了一个 I/O 端口的基本结构
    在这里插入图片描述

2.2 IO 功能描述

2.2.1 IO 模式配置

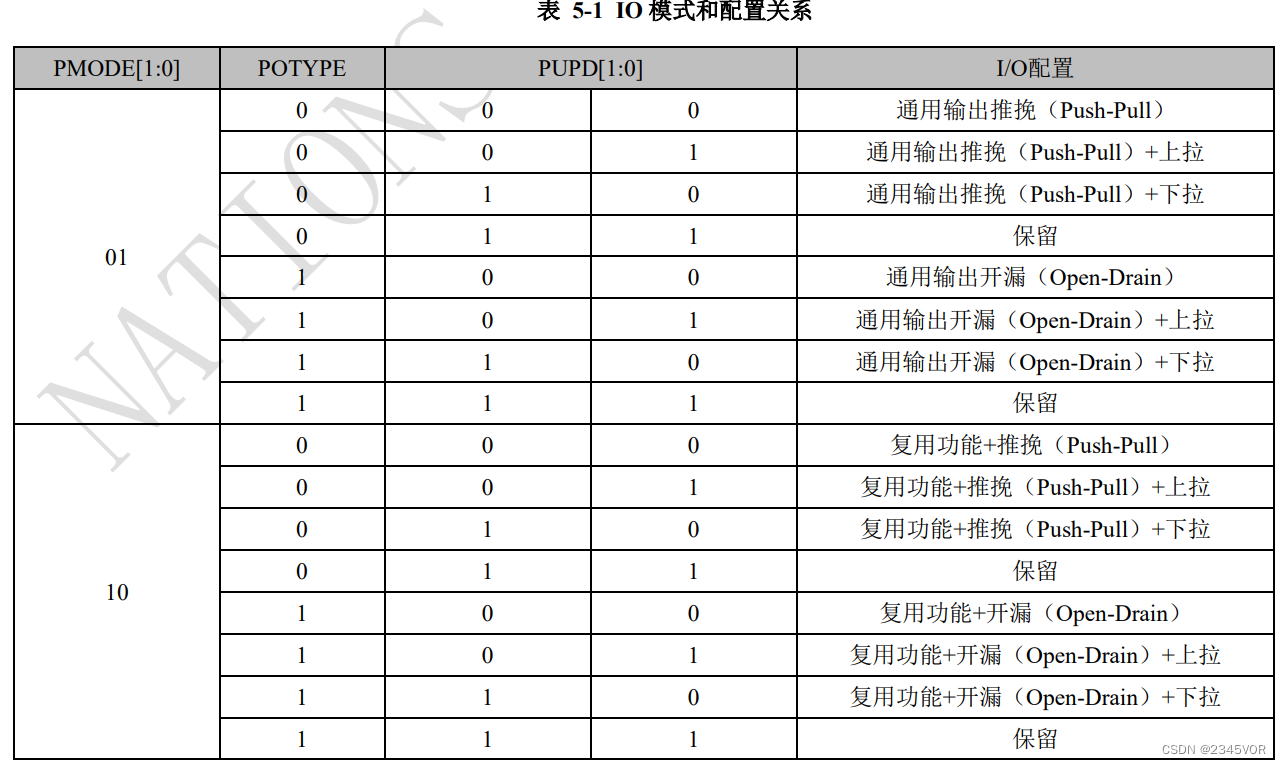

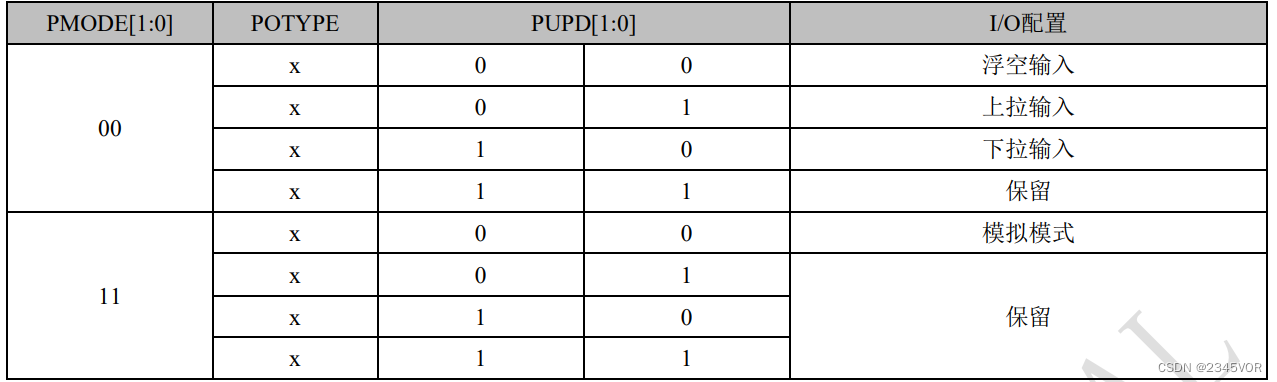

IO 的模式控制由配置寄存器 GPIOx_PMODE，GPIOx_POTYPE 和 GPIOx_PUPD（x=A,B）来设置，不同的
操作模式下的配置如下表所示：
在这里插入图片描述
在这里插入图片描述
另外 GPIOx_DS 寄存器 DSy 位可用来配置高/低驱动强度，GPIOx_SR 寄存器 SRy 位可用来高/低 Slew rate的配置。
IO 在不同的配置下的输入输出特性如下表所示
在这里插入图片描述

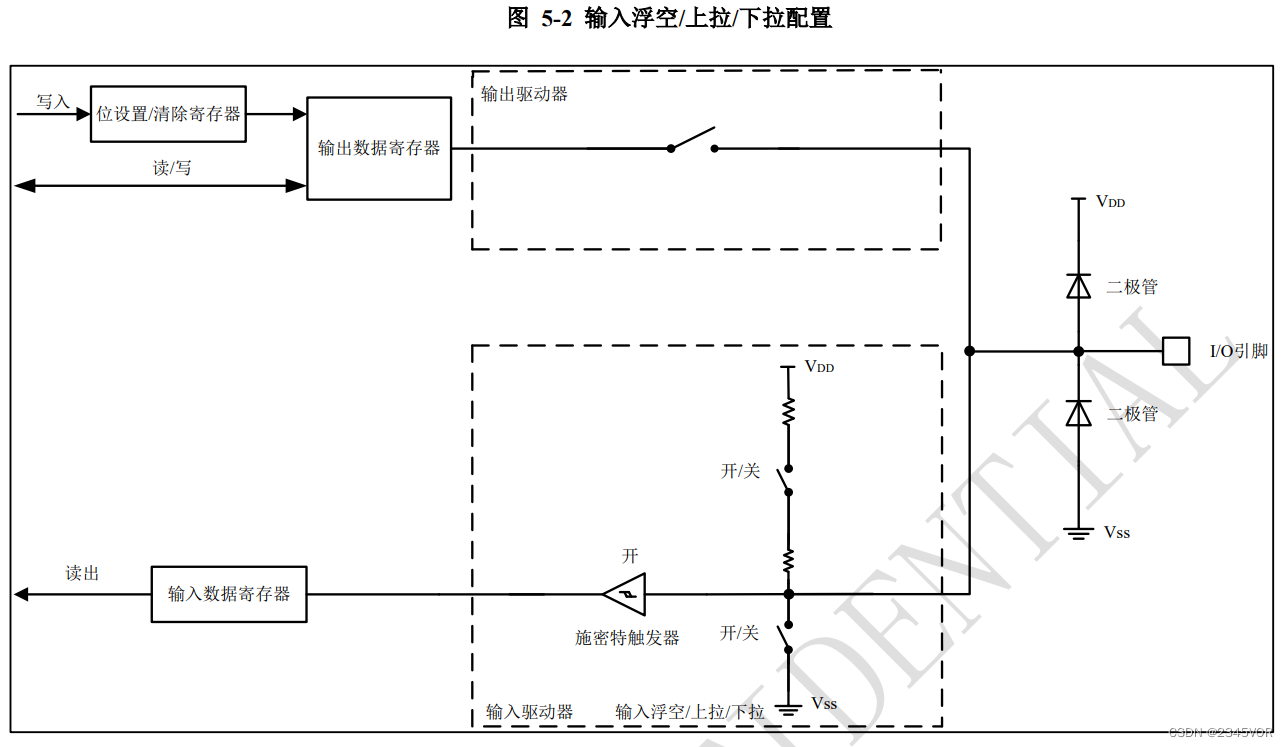

2.2.1.1 输入模式

当 I/O 端口配置为输入模式时：
■ 输出缓冲器被禁止
■ 施密特触发输入被激活
■ 上拉和下拉电阻是否被连接，取决于 GPIOx_PUPD 寄存器的配置
■ 出现在 I/O 脚上的数据在每个 APB2 时钟被采样到输入数据寄存器
■ 通过对数据寄存器的读访问得到 I/O 状态
在这里插入图片描述

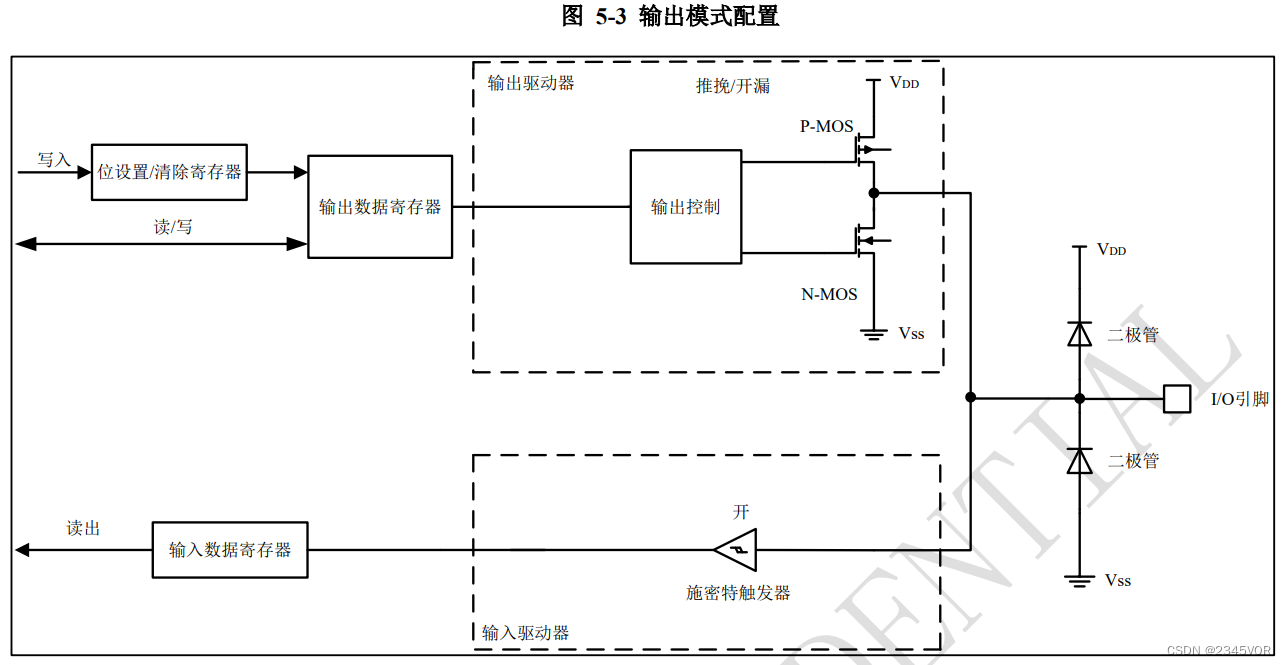

2.2.1.2 输出模式

当 I/O 端口配置为输出时：

  1. 施密特触发输入被激活
  2. 上拉和下拉电阻是否被连接，取决于 GPIO_PUPD 寄存器的配置
  3. 输出缓冲器被激活

 开漏模式： 输出寄存器上的’0’激活 N-MOS，引脚输出低电平 输出寄存器上的’1’端口置于高阻状态（P-MOS 从不被激活）
 推挽模式： 输出寄存器上的’0’激活 N-MOS，引脚输出低电平 输出寄存器上的’1’激活 P-MOS，引脚输出高电平

  1. 出现在 I/O 脚上的数据在每个 APB2 时钟被采样到输入数据寄存器
  2. 对输入数据寄存器的读访问可得到 I/O 状态
  3. 对输出数据寄存器的读访问得到最后一次写的值

在这里插入图片描述

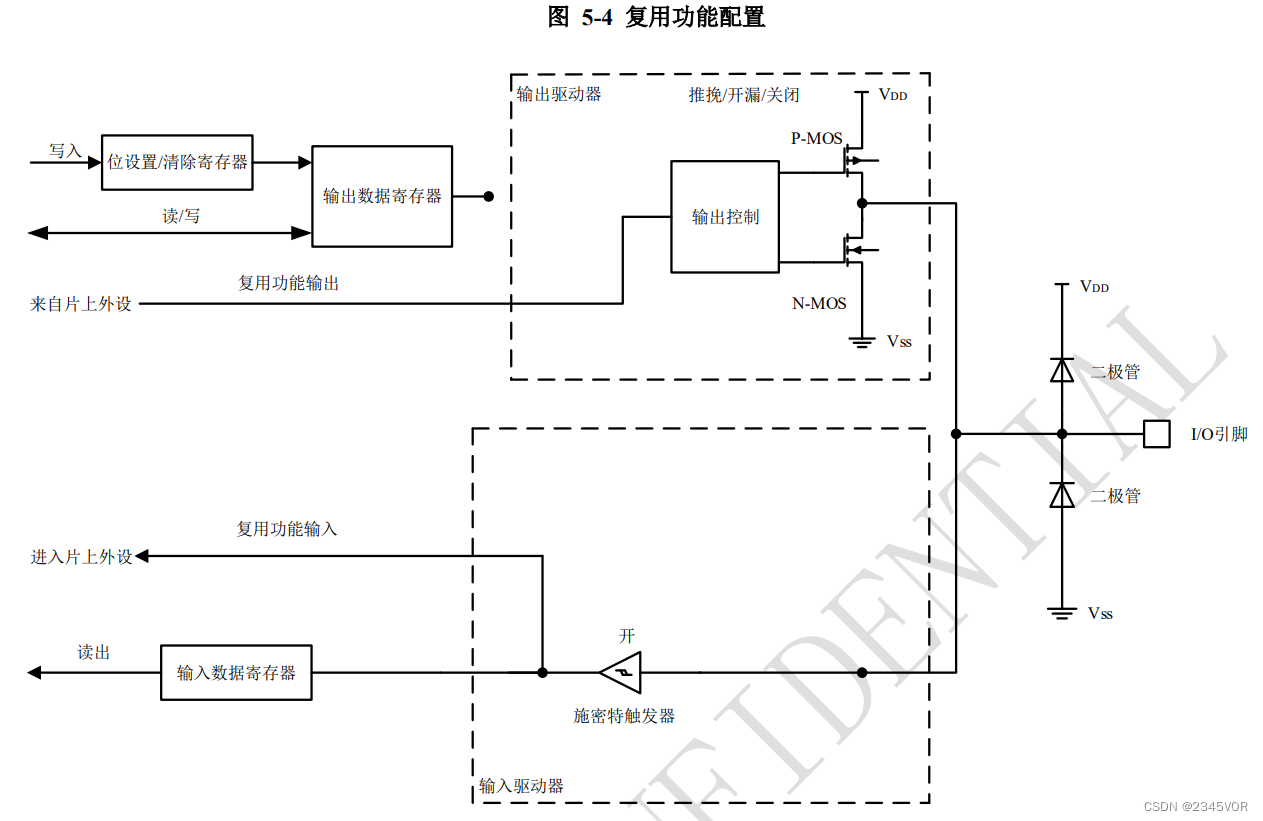

2.2.1.3 复用功能模式

当 I/O 端口配置为复用功能时：

  1. 施密特触发输入被激活
  2. 弱上拉和下拉电阻被禁止，取决于 GPIOx_PUPD 寄存器的配置
  3. 在开漏或推挽式配置中，输出缓冲器由外设控制
  4. 内置外设的信号驱动输出缓冲器
  5. 在每个 APB2 时钟周期，出现在 I/O 脚上的数据被采样到输入数据寄存器
  6. 对输入数据寄存器的读访问可得到 I/O 状态
  7. 对输出数据寄存器的读访问得到最后一次写的值
    在这里插入图片描述
2.2.1.4 模拟模式

当 I/O 端口被配置为模拟输入配置时：

  1. 弱上拉和下拉电阻被禁止
  2. 读取输入数据寄存器时数值为’0’
  3. 输出缓存器被禁止
  4. 施密特触发输入被禁止，输出值被强置为’0’（ 实现了每个模拟 I/O 引脚上的零消耗
    在这里插入图片描述

2.3 复位后状态

复位期间和刚复位后，复用功能未开启，I/O 端口被配置成模拟输入模式（PMODEx[1:0]=2’b11）。但有以
下几个例外的信号：

  1. RESET 默认无 GPIO 功能：

RESET 上拉输入

  1. 复位后，调试系统相关的引脚默认配置为 SWD 接口 I/O 配置：

PA4: SWCLK 置于输入下拉模式
PA5: SWDIO 置于输入上拉模式

2.4 单独的位设置和位清除

通过对“位设置/清除寄存器（GPIOx_PBSC）和位清除寄存器（GPIOx_PBC）”中想要更改的位写’1’来实现对数据寄存器（GPIOx_POD）的个别位操作，可以一个或多个位。写’1’的位被相应的置位或清除，没被写’1’的位将不被更改。软件不需要禁止中断，在单次 APB2 写操作里完成。

2.5 外部中断/唤醒线

所有端口都有外部中断能力，可以在 EXTI 模块中配置：

  1. 端口必须配置成输入模式
  2. 所有端口可配置用于 Idle，Standby 或 Sleep 模式唤醒，支持上升或下降沿可配
  3. PB3，可用于 PD 模式唤醒
  4. 通用 I/O 端口以图 6-2 的方式连接到 8 个外部中断/事件线上，由寄存器 AFIO_EXTI_CFGx 配置

2.6 连续转换模式

将 ADC_CTRL.ADC_MODE 置为“1”可以在连续模式下使用 ADC，在连续转换模式中，当前面 ADC 转
换一结束马上就启动另一次转换。设置 ADC_CTRL.ADC_CH_SEL 选择输入通道后，可通过设置ADC_CTRL 寄存器的 ADC_EN 位来触发第一次转换，但之后，将每个 adcclk 周期自动生成新的转换数据。支持过采样率设置，配置值 ADC_OVR_SAMP_CNT. OS_CNT_LD_CNT 需要>=2，OS_CNT_LD_CNT+1个数据采样一个数据。
每个转换后：

  •  转换数据被储存在 16 位的 ADC_DAT 寄存器中
  •  使能 DMA 模式，每次转换后会产生 DMA 请求

2.7 复用功能

当端口配置位 AFIO 时，端口引脚用作外设复用功能，使用前必须对端口位配置寄存器（GPIOx_AFL/
GPIOx_AFH，GPIOx_PMODE，GPIOx_POTYPE 和 GPIOx_PUPD），复用输入或输出由外设确定。

3. GPIO 实验

3.1 按键控制点灯实验

项目文件地址：N32WB03x_SDK V1.2.0\N32WB03x_SDK V1.2.0\projects\n32wb03x_EVAL\peripheral\EXTI\KeyInterrupt\MDK-ARM
在这里插入图片描述

3.1.1 打开工程

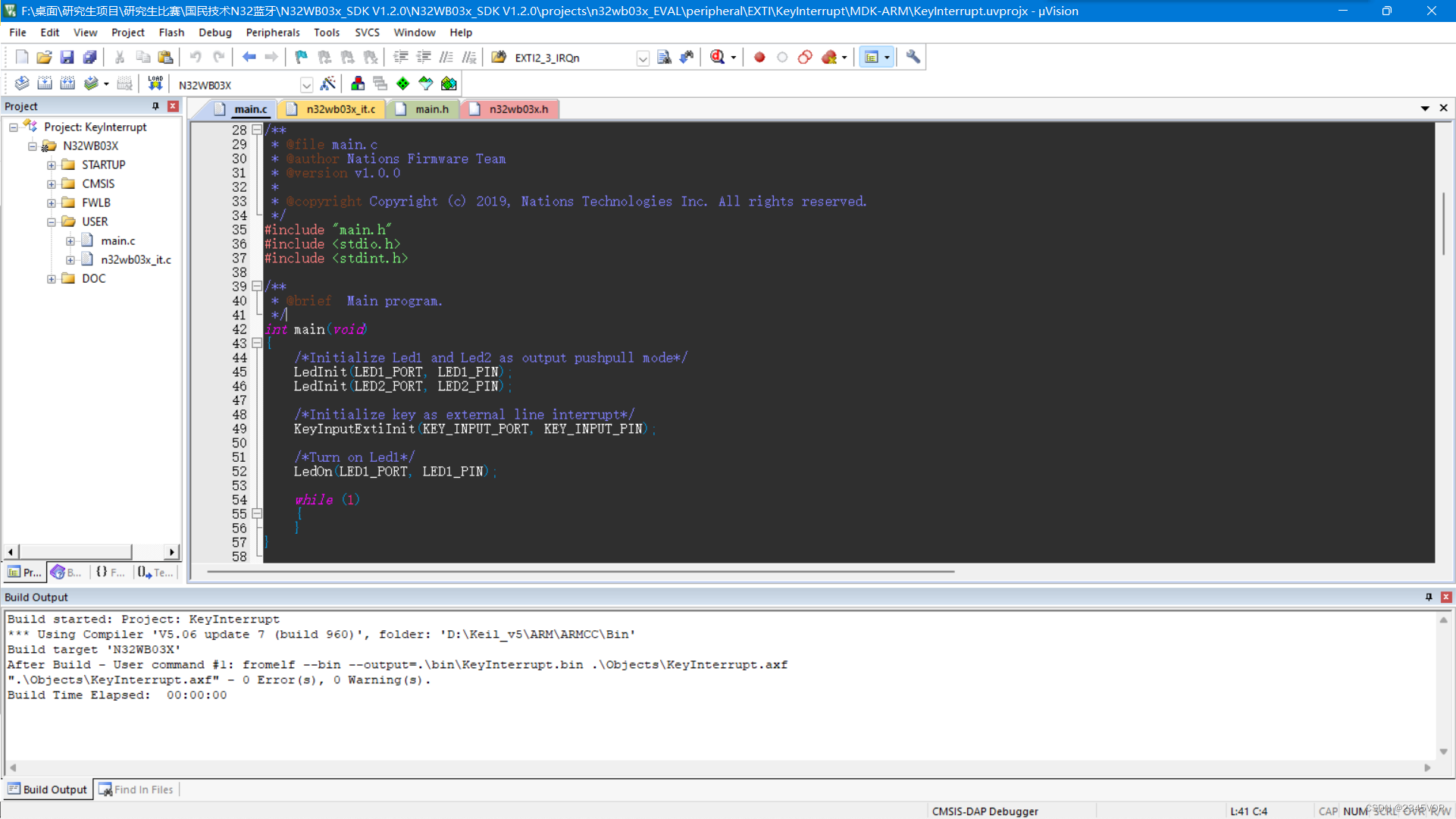

keil5 打开后查看相关程序函数
在这里插入图片描述

项目简介在readme.txt

1、功能说明
    1、此例程展示通过外部触发中断，控制 LED 闪烁


2、使用环境

    软件开发环境：KEIL MDK-ARM V5.26.2.0

    硬件环境：
        1、基于N32WB031_STB开发板
        2、MCU：N32WB031


3、使用说明

    /* 描述相关模块配置方法；例如:时钟，I/O等 */
        SystemClock：64MHz
        GPIO：PB2 选择作为外部中断入口，LED2 (PA6) 闪烁


    /* 描述Demo的测试步骤和现象 */
        1.编译后下载程序复位运行,LED1(PB0)点亮；
        2.按下松开 Button2 (PB2) 按键，LED2 (PA6) 闪烁；

4、注意事项
    无

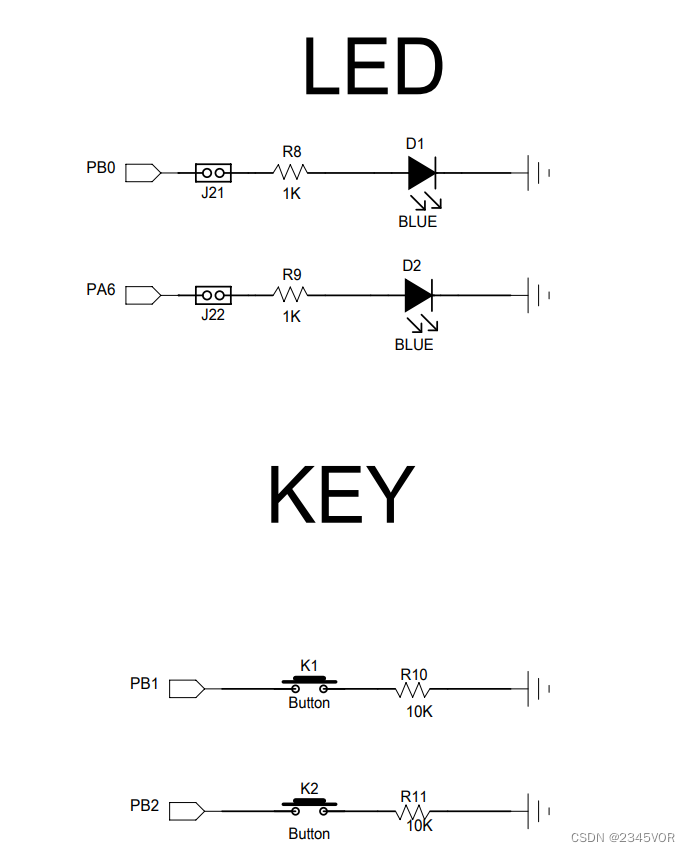

LED和按键接口原理图
在这里插入图片描述

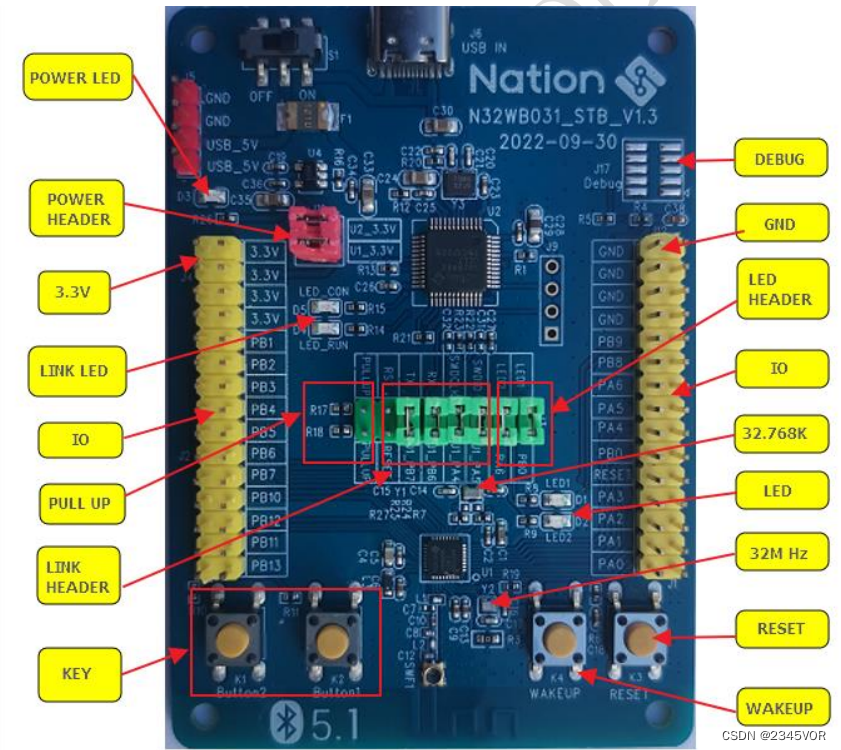

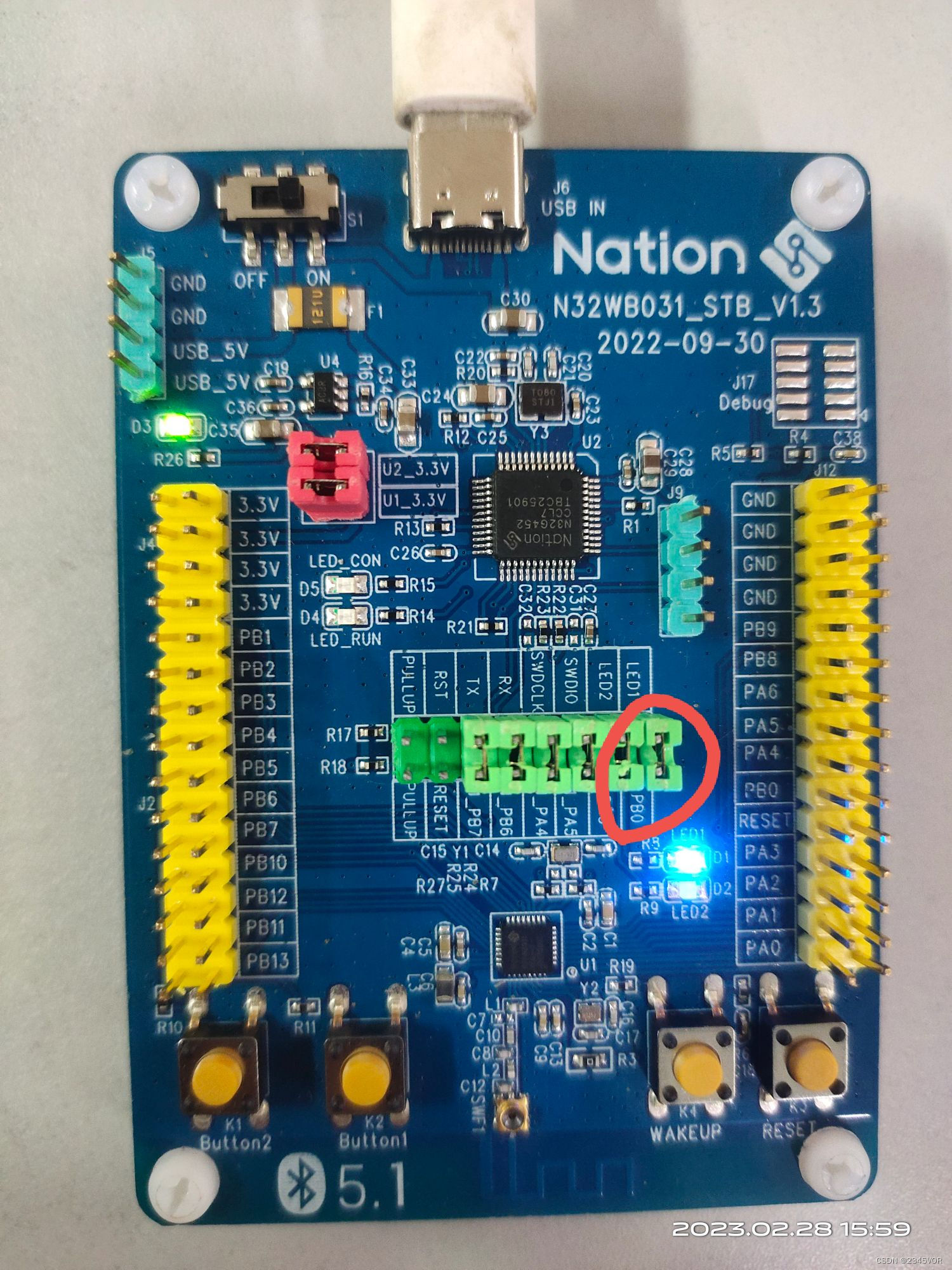

跳帽连接LED1和2
在这里插入图片描述

3.1.2 配置工程

主程序main.c

/*****************************************************************************
 * Copyright (c) 2019, Nations Technologies Inc.
 *
 * All rights reserved.
 * ****************************************************************************
 *
 * Redistribution and use in source and binary forms, with or without
 * modification, are permitted provided that the following conditions are met:
 *
 * - Redistributions of source code must retain the above copyright notice,
 * this list of conditions and the disclaimer below.
 *
 * Nations' name may not be used to endorse or promote products derived from
 * this software without specific prior written permission.
 *
 * DISCLAIMER: THIS SOFTWARE IS PROVIDED BY NATIONS "AS IS" AND ANY EXPRESS OR
 * IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF
 * MERCHANTABILITY, FITNESS FOR A PARTICULAR PURPOSE AND NON-INFRINGEMENT ARE
 * DISCLAIMED. IN NO EVENT SHALL NATIONS BE LIABLE FOR ANY DIRECT, INDIRECT,
 * INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT
 * LIMITED TO, PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA,
 * OR PROFITS; OR BUSINESS INTERRUPTION) HOWEVER CAUSED AND ON ANY THEORY OF
 * LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING
 * NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE,
 * EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE.
 * ****************************************************************************/

/**
 * @file main.c
 * @author Nations Firmware Team
 * @version v1.0.0
 *
 * @copyright Copyright (c) 2019, Nations Technologies Inc. All rights reserved.
 */
#include "main.h"
#include <stdio.h>
#include <stdint.h>

/**
 * @brief  Main program.
 */
int main(void)
{
    /*Initialize Led1 and Led2 as output pushpull mode*/
    LedInit(LED1_PORT, LED1_PIN);
    LedInit(LED2_PORT, LED2_PIN);

    /*Initialize key as external line interrupt*/
    KeyInputExtiInit(KEY_INPUT_PORT, KEY_INPUT_PIN);

    /*Turn on Led1*/
    LedOn(LED1_PORT, LED1_PIN);

    while (1)
    {
    }
}

/**
 * @brief  Inserts a delay time.
 * @param count specifies the delay time length.
 */
void Delay(uint32_t count)
{
    for (; count > 0; count--)
        ;
}
/**
 * @brief  Configures key port.
 * @param GPIOx x can be A to G to select the GPIO port.
 * @param Pin This parameter can be GPIO_PIN_0~GPIO_PIN_15.
 */
void KeyInputExtiInit(GPIO_Module* GPIOx, uint16_t Pin)
{
    GPIO_InitType GPIO_InitStructure;
    EXTI_InitType EXTI_InitStructure;
    NVIC_InitType NVIC_InitStructure;

    /* Check the parameters */
    assert_param(IS_GPIO_ALL_PERIPH(GPIOx));

    /* Enable the GPIO Clock */
    if (GPIOx == GPIOA)
    {
        RCC_EnableAPB2PeriphClk(RCC_APB2_PERIPH_GPIOA | RCC_APB2_PERIPH_AFIO, ENABLE);
    }
    else if (GPIOx == GPIOB)
    {
        RCC_EnableAPB2PeriphClk(RCC_APB2_PERIPH_GPIOB | RCC_APB2_PERIPH_AFIO, ENABLE);
    }
    else
    {
        return;
    }

    /*Configure the GPIO pin as input floating*/
    if (Pin <= GPIO_PIN_ALL)
    {
        GPIO_InitStruct(&GPIO_InitStructure);
        GPIO_InitStructure.Pin          = Pin;
        GPIO_InitStructure.GPIO_Pull    = GPIO_PULL_UP;
        GPIO_InitPeripheral(GPIOx, &GPIO_InitStructure);
    }

    /*Configure key EXTI Line to key input Pin*/
    GPIO_ConfigEXTILine(KEY_INPUT_PORT_SOURCE, KEY_INPUT_PIN_SOURCE);

    /*Configure key EXTI line*/
    EXTI_InitStructure.EXTI_Line    = KEY_INPUT_EXTI_LINE;
    EXTI_InitStructure.EXTI_Mode    = EXTI_Mode_Interrupt;
    EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Falling; // EXTI_Trigger_Rising;
    EXTI_InitStructure.EXTI_LineCmd = ENABLE;
    EXTI_InitPeripheral(&EXTI_InitStructure);

    /*Set key input interrupt priority*/
    NVIC_InitStructure.NVIC_IRQChannel                   = KEY_INPUT_IRQn;
    NVIC_InitStructure.NVIC_IRQChannelPriority           = 1;
    NVIC_InitStructure.NVIC_IRQChannelCmd                = ENABLE;
    NVIC_Init(&NVIC_InitStructure);
}
/**
 * @brief  Configures LED GPIO.
 * @param Led Specifies the Led to be configured.
 *   This parameter can be GPIO_PIN_0~GPIO_PIN_15.
 */
void LedInit(GPIO_Module* GPIOx, uint16_t Pin)
{
    GPIO_InitType GPIO_InitStructure;

    /* Check the parameters */
    assert_param(IS_GPIO_ALL_PERIPH(GPIOx));

    /* Enable the GPIO Clock */
    if (GPIOx == GPIOA)
    {
        RCC_EnableAPB2PeriphClk(RCC_APB2_PERIPH_GPIOA, ENABLE);
    }
    else if (GPIOx == GPIOB)
    {
        RCC_EnableAPB2PeriphClk(RCC_APB2_PERIPH_GPIOB, ENABLE);
    }
    else
    {
        return;
    }

    /* Configure the GPIO pin as output push-pull */
    if (Pin <= GPIO_PIN_ALL)
    {
        GPIO_InitStruct(&GPIO_InitStructure);
        GPIO_InitStructure.Pin = Pin;
        GPIO_InitStructure.GPIO_Mode = GPIO_MODE_OUTPUT_PP;
        GPIO_InitPeripheral(GPIOx, &GPIO_InitStructure);
    }
}

/**
 * @brief  Turns selected Led on.
 * @param GPIOx x can be A to G to select the GPIO port.
 * @param Pin This parameter can be GPIO_PIN_0~GPIO_PIN_15.
 */
void LedOn(GPIO_Module* GPIOx, uint16_t Pin)
{
    GPIO_SetBits(GPIOx, Pin);
}

/**
 * @brief  Turns selected Led Off.
 * @param GPIOx x can be A to G to select the GPIO port.
 * @param Pin This parameter can be GPIO_PIN_0~GPIO_PIN_15.
 */
void LedOff(GPIO_Module* GPIOx, uint16_t Pin)
{
    GPIO_ResetBits(GPIOx, Pin);
}

/**
 * @brief  Toggles the selected Led.
 * @param GPIOx x can be A to G to select the GPIO port.
 * @param Pin This parameter can be GPIO_PIN_0~GPIO_PIN_15.
 */
void LedBlink(GPIO_Module* GPIOx, uint16_t Pin)
{
    GPIO_TogglePin(GPIOx, Pin);
}

/**
 * @brief Assert failed function by user.
 * @param file The name of the call that failed.
 * @param line The source line number of the call that failed.
 */
#ifdef USE_FULL_ASSERT
void assert_failed(const uint8_t* expr, const uint8_t* file, uint32_t line)
{
    while (1)
    {
    }
}
#endif // USE_FULL_ASSERT
/**
 * @}
 */

此部分不修改

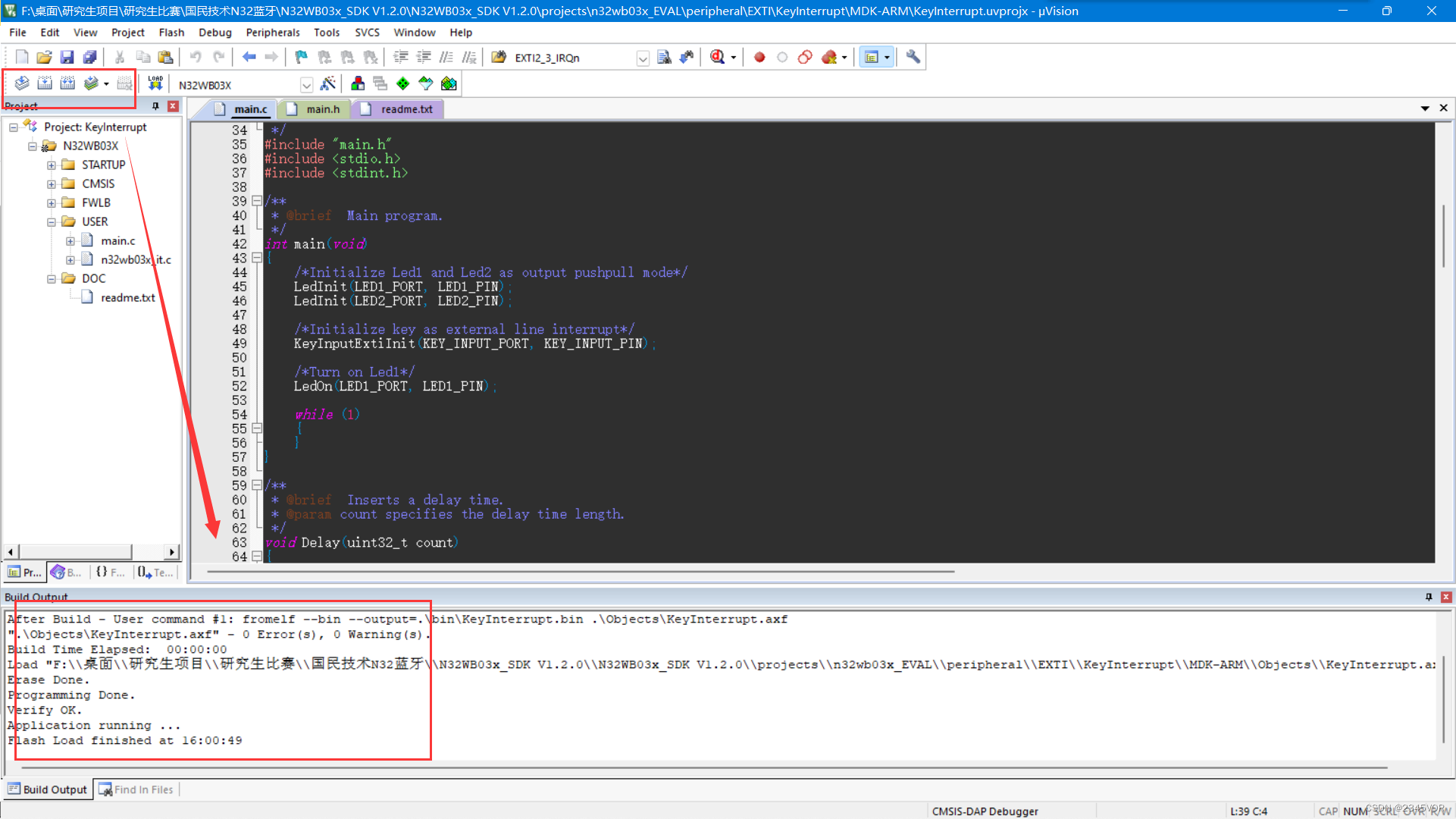

3.1.3 编译下载

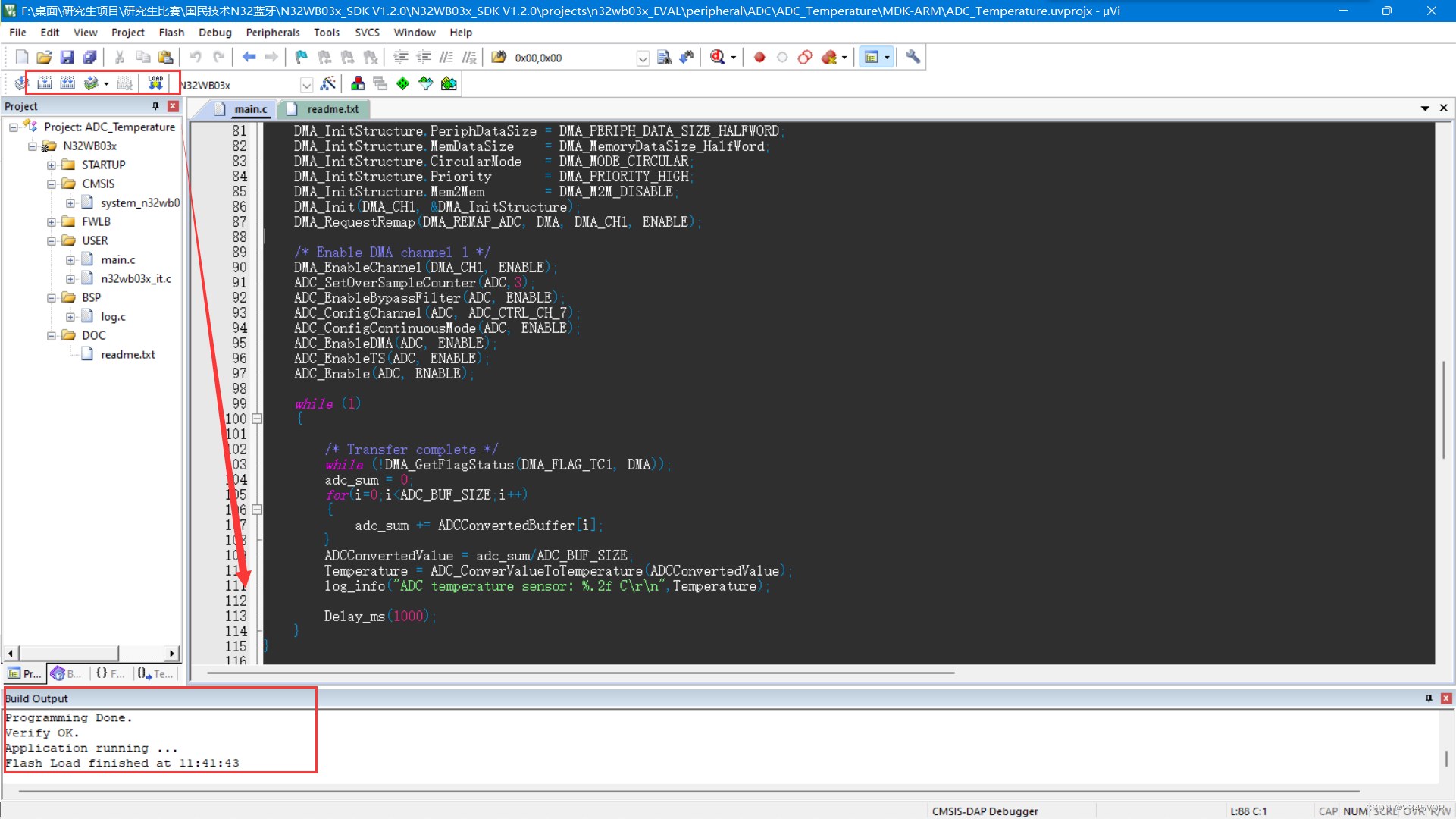

N32WB03xSTB开发板自带下载器，官方已经配置好了，直接连接Type-C编译下载
在这里插入图片描述

3.1.4 调试验证

1.编译后下载程序复位运行,LED1(PB0)点亮；
2.按下松开 Button2 (PB2) 按键，LED2 (PA6) 闪烁；

3.2 PWM输出实验

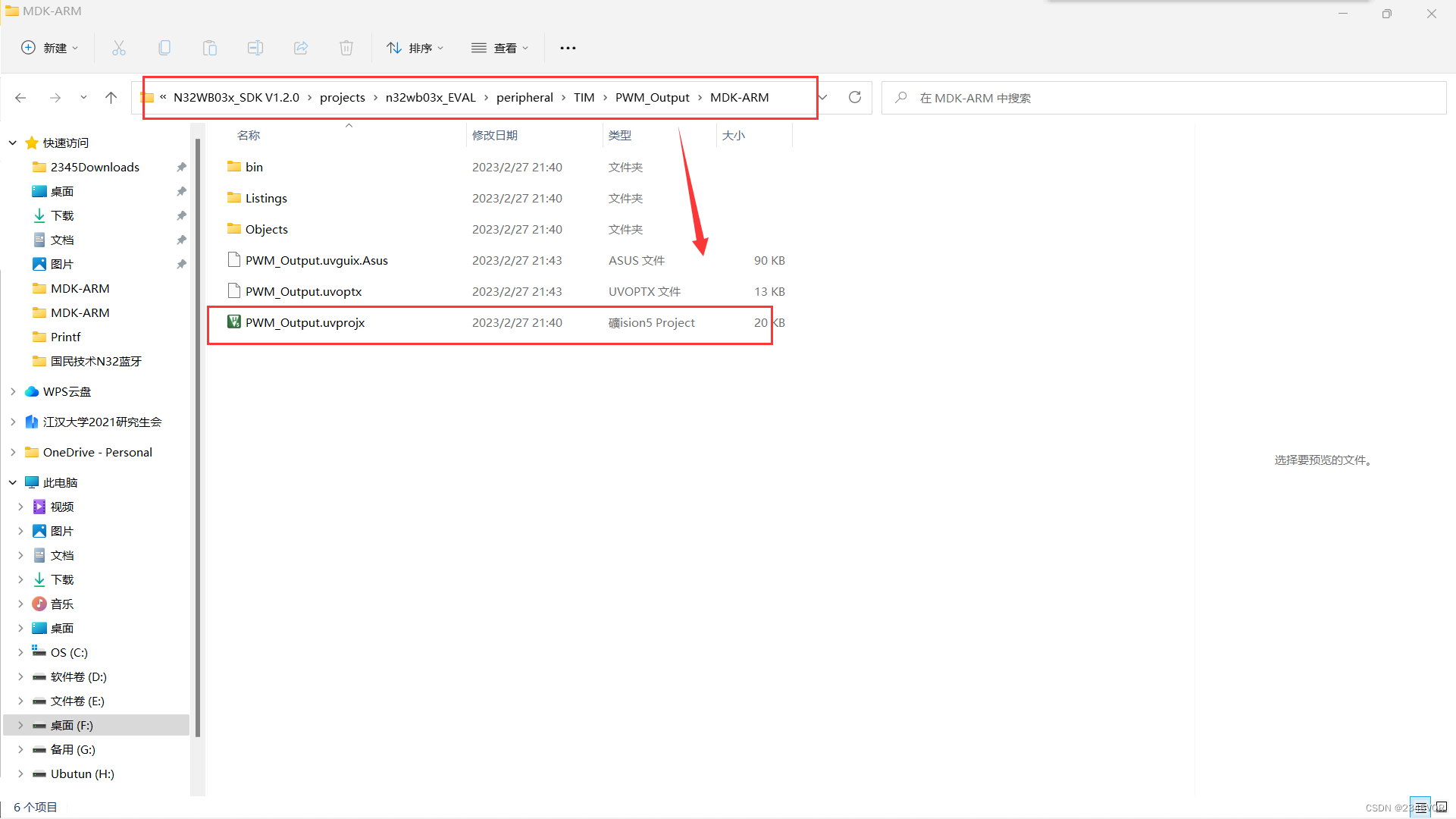

项目文件地址：N32WB03x_SDK V1.2.0\N32WB03x_SDK V1.2.0\projects\n32wb03x_EVAL\peripheral\TIM\PWM_Output\MDK-ARM
在这里插入图片描述

3.2.1 打开工程

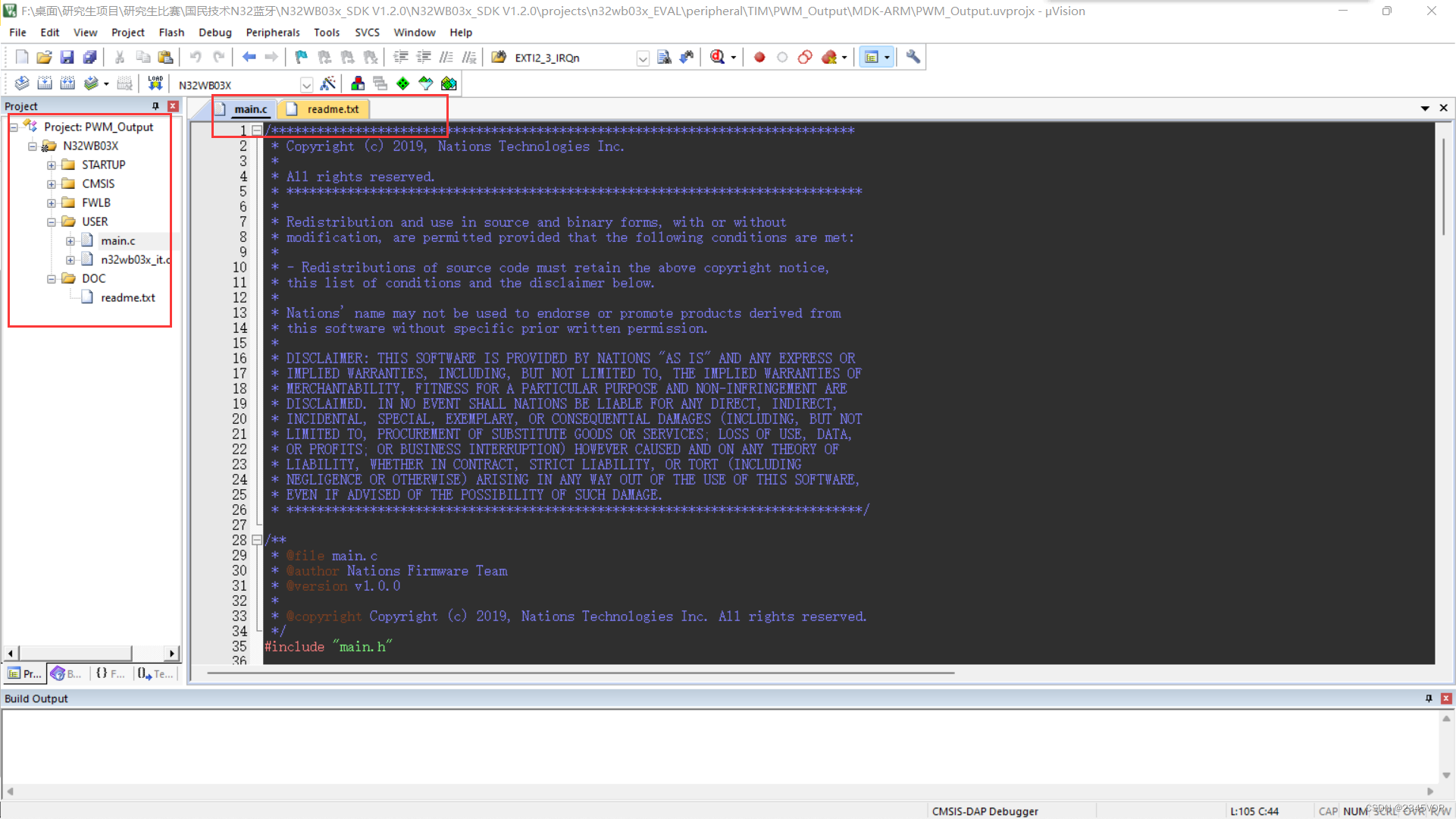

keil5 打开后查看相关程序函数
在这里插入图片描述

项目简介在readme.txt

1、功能说明
    1、TIM3 CH1 CH2 CH3 CH4输出频率相同占空比不同的PWM

2、使用环境

    软件开发环境：KEIL MDK-ARM V5.26.2.0

    硬件环境：
        1、基于N32WB031_STB开发板
        2、MCU：N32WB031

3、使用说明
    系统配置；
        1、时钟源：
                    HSI=64M,AHB=64M,APB1=32M,APB2=64M,TIM3 CLK=64M

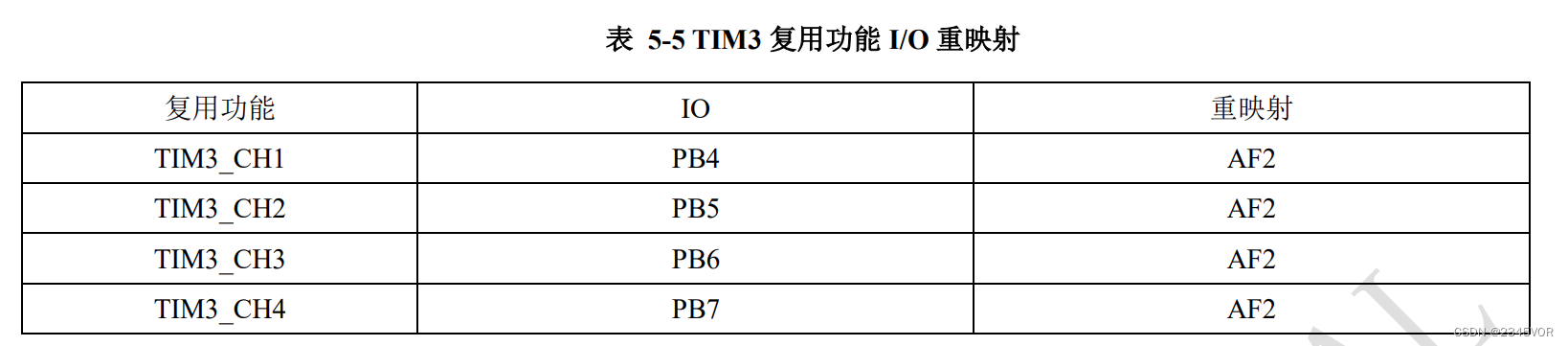

        2、端口配置：
                    PB4选择为TIM3的CH1输出
                    PB5选择为TIM3的CH2输出
                    PB6选择为TIM3的CH3输出
                    PB7选择为TIM3的CH4输出
        3、TIM：
                    TIM3 CH1 CH2 CH3 CH4周期相等，占空比不等
    使用方法：
        1、编译后打开调试模式，用示波器或者逻辑分析仪观察TIM3 CH2、CH3、CH4的波形

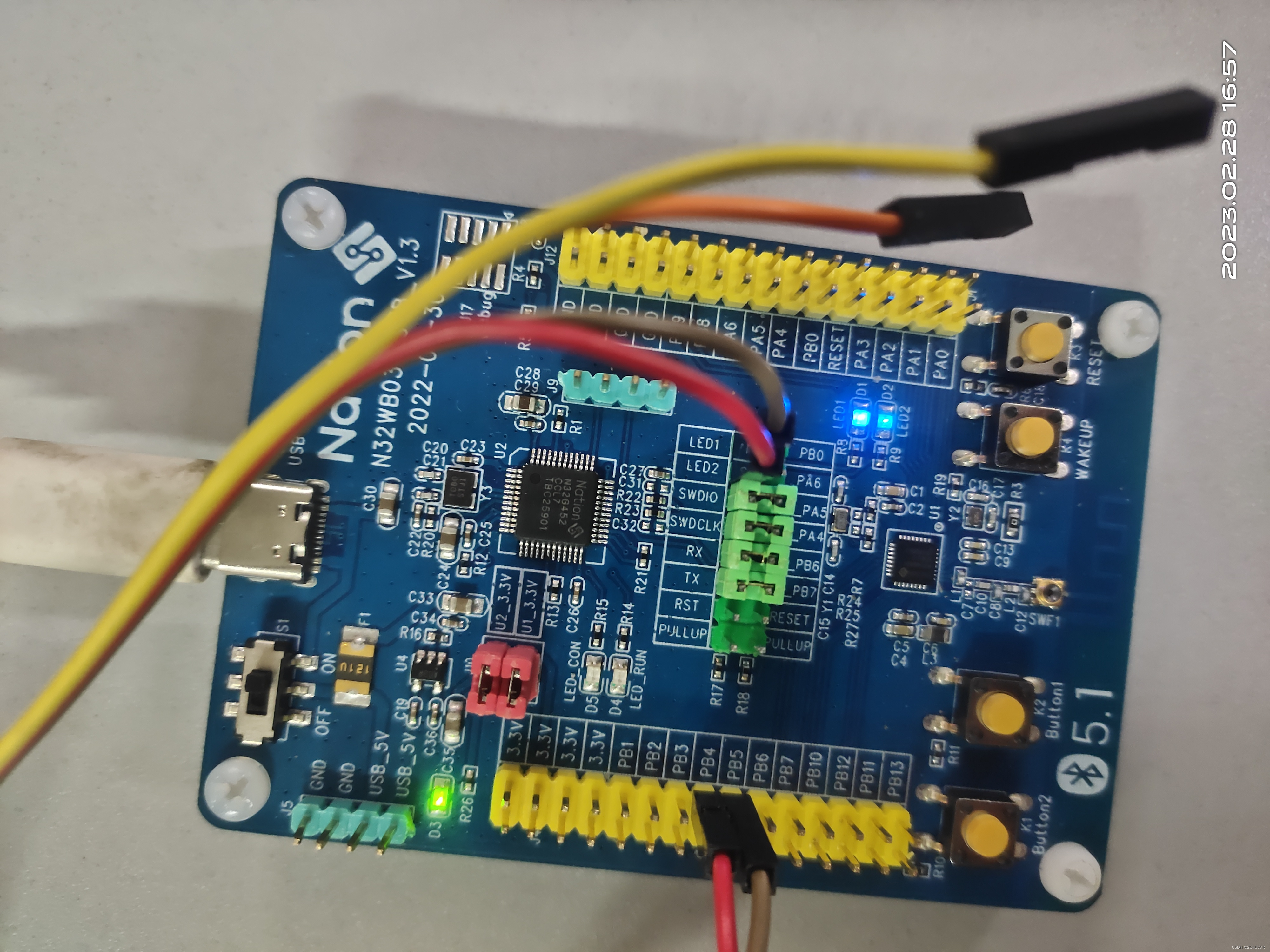

		2、采用杜邦线连接PB4与IED2，可见呼吸灯


4、注意事项
    注意必须断开J10上PB6和PB7与NS Link的连接，避免受到干扰

3.2.2 配置工程

修改主程序main.c如下，添加呼吸灯案例

/*****************************************************************************
 * Copyright (c) 2019, Nations Technologies Inc.
 *
 * All rights reserved.
 * ****************************************************************************
 *
 * Redistribution and use in source and binary forms, with or without
 * modification, are permitted provided that the following conditions are met:
 *
 * - Redistributions of source code must retain the above copyright notice,
 * this list of conditions and the disclaimer below.
 *
 * Nations' name may not be used to endorse or promote products derived from
 * this software without specific prior written permission.
 *
 * DISCLAIMER: THIS SOFTWARE IS PROVIDED BY NATIONS "AS IS" AND ANY EXPRESS OR
 * IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF
 * MERCHANTABILITY, FITNESS FOR A PARTICULAR PURPOSE AND NON-INFRINGEMENT ARE
 * DISCLAIMED. IN NO EVENT SHALL NATIONS BE LIABLE FOR ANY DIRECT, INDIRECT,
 * INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT
 * LIMITED TO, PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA,
 * OR PROFITS; OR BUSINESS INTERRUPTION) HOWEVER CAUSED AND ON ANY THEORY OF
 * LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING
 * NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE,
 * EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE.
 * ****************************************************************************/

/**
 * @file main.c
 * @author Nations Firmware Team
 * @version v1.0.0
 *
 * @copyright Copyright (c) 2019, Nations Technologies Inc. All rights reserved.
 */
#include "main.h"


#define USE_HSI_64M
/** @addtogroup TIM_PWM_Output
 * @{
 */

TIM_TimeBaseInitType TIM_TimeBaseStructure;
OCInitType TIM_OCInitStructure;
uint16_t CCR1_Val       = 300;
uint16_t CCR2_Val       = 200;
uint16_t CCR3_Val       = 100;
uint16_t CCR4_Val       = 50;
int i=0;
uint16_t PrescalerValue = 0;

void RCC_Configuration(void);
void GPIO_Configuration(void);
void Delay(uint32_t count);
/**
 * @brief  Inserts a delay time.
 * @param count specifies the delay time length.
 */
void Delay(uint32_t count)
{
    for (; count > 0; count--)
        ;
}
/**
 * @brief  Main program
 */
int main(void)
{
    /* System Clocks Configuration */
    RCC_Configuration();

    /* GPIO Configuration */
    GPIO_Configuration();

    /* -----------------------------------------------------------------------
    TIM3 Configuration: generate 4 PWM signals with 4 different duty cycles:
    The TIM3CLK frequency is set to SystemCoreClock (Hz), to get TIM3 counter
    clock at 16 MHz the Prescaler is computed as following:
     - Prescaler = (TIM3CLK / TIM3 counter clock) - 1
    SystemCoreClock is set to 32 MHz for N32WB03X device

    The TIM3 is running at 40 KHz: TIM3 Frequency = TIM3 counter clock/(AR + 1)
                                                  = 16 MHz / 400 = 40 KHz
    TIM3 Channel1 duty cycle = (TIM3_CCR1/ TIM3_ARR)* 100 = 75%
    TIM3 Channel2 duty cycle = (TIM3_CCR2/ TIM3_ARR)* 100 = 50%
    TIM3 Channel3 duty cycle = (TIM3_CCR3/ TIM3_ARR)* 100 = 25%
    TIM3 Channel4 duty cycle = (TIM3_CCR4/ TIM3_ARR)* 100 = 12.5%
    ----------------------------------------------------------------------- */
    /* Compute the prescaler value */
    PrescalerValue = (uint16_t)(SystemCoreClock / 16000000) - 1;
    /* Time base configuration */
    TIM_TimeBaseStructure.Period    = (400-1);
    TIM_TimeBaseStructure.Prescaler = PrescalerValue;
    TIM_TimeBaseStructure.ClkDiv    = 0;
    TIM_TimeBaseStructure.CntMode   = TIM_CNT_MODE_UP;

    TIM_InitTimeBase(TIM3, &TIM_TimeBaseStructure);

    /* PWM1 Mode configuration: Channel1 */
    TIM_OCInitStructure.OcMode      = TIM_OCMODE_PWM1;
    TIM_OCInitStructure.OutputState = TIM_OUTPUT_STATE_ENABLE;
    TIM_OCInitStructure.Pulse       = CCR1_Val;
    TIM_OCInitStructure.OcPolarity  = TIM_OC_POLARITY_HIGH;
    TIM_InitOc1(TIM3, &TIM_OCInitStructure);
    TIM_EnableOc1Preload(TIM3, TIM_OC_PRE_LOAD_ENABLE);

    /* PWM1 Mode configuration: Channel2 */
    TIM_OCInitStructure.OutputState = TIM_OUTPUT_STATE_ENABLE;
    TIM_OCInitStructure.Pulse       = CCR2_Val;
    TIM_InitOc2(TIM3, &TIM_OCInitStructure);
    TIM_ConfigOc2Preload(TIM3, TIM_OC_PRE_LOAD_ENABLE);

    /* PWM1 Mode configuration: Channel3 */
    TIM_OCInitStructure.OutputState = TIM_OUTPUT_STATE_ENABLE;
    TIM_OCInitStructure.Pulse       = CCR3_Val;
    TIM_InitOc3(TIM3, &TIM_OCInitStructure);
    TIM_ConfigOc3Preload(TIM3, TIM_OC_PRE_LOAD_ENABLE);

    /* PWM1 Mode configuration: Channel4 */
    TIM_OCInitStructure.OutputState = TIM_OUTPUT_STATE_ENABLE;
    TIM_OCInitStructure.Pulse       = CCR4_Val;
    TIM_InitOc4(TIM3, &TIM_OCInitStructure);
    TIM_ConfigOc4Preload(TIM3, TIM_OC_PRE_LOAD_ENABLE);

    TIM_ConfigArPreload(TIM3, ENABLE);

    /* TIM3 enable counter */
    TIM_Enable(TIM3, ENABLE);

    while (1)
    {
			for(i=0;i < 400;i++)
			{
				TIM_OCInitStructure.Pulse       = i;
				TIM_OCInitStructure.OcPolarity  = TIM_OC_POLARITY_HIGH;
				TIM_InitOc1(TIM3, &TIM_OCInitStructure);
				TIM_EnableOc1Preload(TIM3, TIM_OC_PRE_LOAD_ENABLE);
				TIM_ConfigArPreload(TIM3, ENABLE);
				Delay(100000);
			}
			if(i==400){
				i=0;
			}
    }
}

/**
 * @brief  Configures the different system clocks.
 */
void RCC_Configuration(void)
{
    /* TIM3 clock enable */
    RCC_EnableAPB1PeriphClk(RCC_APB1_PERIPH_TIM3, ENABLE);

    /* GPIOB clock enable */
    RCC_EnableAPB2PeriphClk( RCC_APB2_PERIPH_GPIOB| RCC_APB2_PERIPH_AFIO, ENABLE);
}

/**
 * @brief  Configure the TIM3 Ouput Channels.
 */
void GPIO_Configuration(void)
{
    GPIO_InitType GPIO_InitStructure;

    GPIO_InitStruct(&GPIO_InitStructure);

    /* GPIOB Configuration:TIM3 Channel 1,2,3 and 4 as alternate function push-pull */
    GPIO_InitStructure.Pin        = GPIO_PIN_4|GPIO_PIN_5|GPIO_PIN_6|GPIO_PIN_7;
    GPIO_InitStructure.GPIO_Mode  = GPIO_MODE_AF_PP;
    GPIO_InitStructure.GPIO_Speed = GPIO_SPEED_HIGH;
    GPIO_InitStructure.GPIO_Current = GPIO_DC_LOW;
    GPIO_InitStructure.GPIO_Alternate = GPIO_AF2_TIM3;
    GPIO_InitPeripheral(GPIOB, &GPIO_InitStructure);
}

#ifdef USE_FULL_ASSERT

/**
 * @brief  Reports the name of the source file and the source line number
 *         where the assert_param error has occurred.
 * @param file pointer to the source file name
 * @param line assert_param error line source number
 */
void assert_failed(const uint8_t* expr, const uint8_t* file, uint32_t line)
{
    /* User can add his own implementation to report the file name and line number,
     ex: printf("Wrong parameters value: file %s on line %d\r\n", file, line) */

    while (1)
    {
    }
}

#endif



/**
 * @}
 */

/**
 * @}
 */

此部分不修改

3.2.3 编译下载

N32WB03xSTB开发板自带下载器，官方已经配置好了，直接连接Type-C编译下载
在这里插入图片描述

3.2.4 调试验证

在这里插入图片描述
1、编译后打开调试模式，用示波器或者逻辑分析仪观察TIM3 CH2、CH3、CH4的波形
2、采用杜邦线连接PB4与IED2，可见呼吸灯
在这里插入图片描述

实验就结束啦！

4. 小结

🥳🥳🥳通过对这篇文章我们掌握了GPIO的按键控制点灯实验和PWM输出实验，接下来会有许多有趣的实验，进而丰富我们的生活。🛹🛹🛹从而实现对外部世界进行感知，充分认识这个有机与无机的环境，🥳🥳🥳科学地合理地进行创作和发挥效益，然后为人类社会发展贡献一点微薄之力。🤣🤣🤣

参考文献：
官网地址：https://www.nationstech.com/cpjs273/
文档地址：https://www.nationstech.com/uploadfile/file/20230206/1675671659217095.pdf
【N32WB03x SDK使用指南】
【N32WB03xSTB开发板ADC实验】

【N32L40X】学习笔记01-GPIO复用和外设gpio模式设置参考
Car12
07-21 437
复位期间和刚复位后，复用功能未开启，I/O 端口被配置成模拟模式。
新定义开发板TBK-RD8T3x——GPIO工作模式
m0_74243565的博客
08-27 285
GPIO(General Purpose Input Output)，通用输入输出口，或称IO口。顾名思义，GPIO可以输入和输出高、低电平输出模式：可以控制端口的高低电平，用以驱动led亮灭、控制蜂鸣器等功能输入模式：可以读取端口的高低电平，用以检测端口的电平状态。
N32WB03X_LPUART资源适配BLE工程
qq_53392558的博客
04-15 606
上一篇文章提到低功耗串口适配进入BLE工程，今天把资料简单补一下，写的不好勿喷！
【N32WB03x SDK使用指南】
vor234的博客
02-26 3699
此文档的目的在于让使用者能够快速熟悉N32WB03x系列蓝牙SOC芯片的开发套件以及Keil MDK-ARM的相关设定，以减少开发前期的准备时间，降低开发难度。N32WB03x系列蓝牙芯片是国民技术新一代高性能、超低功耗的蓝牙5.1芯片，采用32位Arm® Cortex®-M0内核，最高工作主频64MHz，片上集成48KB SRAM，256/512KB Flash。
国民技术N32WB03X蓝牙透传使用
qq_53392558的博客
04-14 1941
1.串口中断需要开启发送中断与接收中断，在中断服务函数实现数据的收与发，切记清除发送中断，接收中断如果不接收数据的情况下一定要做清除中断标志的动作，如果读取数据可以省略这个步骤，因为读取数据的同时会清除标志；蓝牙接口：MCU接收手机或者是上位机下发的数据通过注册的函数接口将数据通过串口发送出来，在app_ble.c文件下的app_user_msg_handler函数时专门处理蓝牙数据的接口；3.发送功能，需要修改usart_tx_dma_send这个函数，将数据拷贝到一个数组，然后调用中断将数据发送出去。
【N32WB03xSTB开发板ADC实验】
vor234的博客
03-01 824
本教程基于【N32WB03x SDK使用指南】的开发环境，结合官方教程开展的N32WB03xSTB开发板ADC实验，主要由读取两路ADC并打印实验和读取板载芯片温度实验两部分组成。
国民技术N32G031开发笔记 - 定时器+GPIO
Dasen
04-11 2490
国民技术N32G031 系列基于32 位ARM Cortex®-M0 微控制器，配置相关寄存器，开发使用GPIO，定时器。
3560_full_evb3561sv_w_65_m0-ota-20200515_DSP.zip
07-20
该压缩包文件"3560_full_evb3561sv_w_65_m0-ota-20200515_DSP.zip"主要针对掌讯3560平台，是2020年5月15日发布的官方版本，并且新增了DSP（数字信号处理器）功能。这个更新可能是一个固件升级包，用于增强设备的性能...
基于N32WB03实现低功耗蓝牙代码
weixin_35750953的博客
01-04 704
如果要在 N32WB03 上实现低功耗蓝牙，你可以使用一种叫做 "低功耗蓝牙" 的协议。低功耗蓝牙是专为低功耗应用而设计的蓝牙协议，可以帮助减少设备的功耗。 在 N32WB03 上使用低功耗蓝牙需要用到一些相关的 API，你可以参考这些 API 文档来了解如何使用它们： esp_ble_gap_register_callback：用于注册 GAP 相关的回调函数。 esp_ble_gatts_r...
国民技术N32L40XCL-STB开发板硬件使用指南
szx940213的博客
11-05 2839
此文档的目的在于让使用者能够快速熟悉N32L40XCL-STB开发板，了解开发板的功能、使用说明及注意事项，以便基于开发板进行MCU调试开发。 1、硬件开发说明 1.1 简述 N32L40XCL-STB开发板用于国民技术股份有限公司32位N32L40XC系列MCU的开发。本文档详细描述了N32L40XCL-STB开发板的功能、使用说明及注意事项。 1.2 开发板功能 开发板主MCU芯片型号为N32L406CBL7，LQFP48管脚封装，开发板把所有的功能接口都连接出来，方便客户开发。 1.3 开发板布局
国民技术N32G031 keil开发环境搭建
ShenZhen_zixian的博客
10-24 4068
在keil uVision搭建国民技术N32G031环境，以及J-Link烧录。
N32应用笔记1：keil新建工程，编译与烧录
qq_35702489的博客
08-08 6141
由于上层建筑要求，最近开始用起了N32（为什么要抛弃那么香的STM32我也不是很清楚），本文主要总结一下如何从0使用官方给的固件库实现一个N32的工程。
国民技术MCU(N32G0)-GPIO的初始化
weixin_50935794的博客
08-17 1159
接着我们打开该文件 n32g030_gpio.c ，可以看下到它包含了 n32g030_gpio.h 这个头文件，通常，同名的C文件会将一些可供外部调用函数或者变量在其同名的头文件中进行声明。可以看到，第一个参数是GPIO的端口，可以选择GPIOA,GPIOB,GPIOC,GPIOD,GPIOF，但是实际上并不是所有芯片上都有这五个端口，需要根据自己手上的芯片及使用情况进行选择；看一下引脚驱动能力的配置，该参数配置的是寄存器GPIOx_DS，具体的参数选择则根据工程的需要进行相应的配置。
n32wb031的怎么进行单向广播
最新发布
huangwentaonb666的博客
11-01 516
为什么是17呢，公司协议这样写，17是该设备名字长度，0x09是名字类型，ascll码，0x47到7都是名字，那么就是GJ00202412220007，12是后面需要发送的数据，当然你也可以不学我这样写，我这样写是项目需要。在初始化蓝牙时，蓝牙广播已经打开了，ns_ble_adv_start();这个函数就是打开蓝牙的，停止函数只需要改成ns_ble_adv_stop就行了。蓝牙能广播31字节的，那么将 ns_ble_adv_data_set(bleadv_data,31);那么打开之后例程是这样的。
LCD1602-测试GPIO一起控制
GKoSon的博客
08-16 896
快速做一个工程 开始 while (1) { HAL_Delay(200); HAL_GPIO_WritePin(GPIOC, GPIO_PIN_7|GPIO_PIN_8|GPIO_PIN_9, GPIO_PIN_RESET); HAL_Delay(200); HAL_GPIO_WritePin(GPIOC, GPIO_PIN_7|GPIO_PIN_8|GPIO_P...
国民技术MCU产品类别介绍——速记分类
weixin_71005885的博客
05-20 1033
国民技术MCU产品类别介绍 M0内核 N32G0XX 030F:206:32KB8寸 031K:328:64KB12寸 032C:48 封装:LQFP、QFN、WLCSP 主频48 （032带CAN通信）
stm32学习笔记-EXTI
Mr_Tu_alex的博客
04-01 769
EXTI叙述 EXTI寄存器 EXTI操作 EXTI代码示例 EXTI叙述 可产生20个软件外部中断。 探测低于APB2时钟周期的外部脉冲。 当上升沿下降沿和软件触发请求时，看中断和事件的屏蔽器来决定是否进入下一步（可同时产生），若中断屏蔽器使能则挂起。 EXTI0-EXTI15对应GPIO引脚的0-15，剩下4位EXTI对应不同功能。 这里还指出需要配置AFIO_EXTICRx寄存器和使能A...
keil调试N32WB031(使用PowerWriter)
weixin_43938352的博客
07-18 1825
keil调试N32WB031(使用PowerWriter)
N32G031固件库开发（四）通用定时器TIM3----PWM输出
qq_48453068的博客
11-18 1603
通用定时器（TIM3）主要用于以下场合：对输入信号进行计数、测量输入信号的脉冲宽度和产生输出波形等。
43.N32G43X例程之-GPIO 输入输出
suqingxiao的博客
01-05 2177
本例程主要介绍国民技术N32G43X的GPIO输入输出功能，采用部分寄存器方式，效率更高
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

2345VOR

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
