cadence中统计高电平波形的两种方法（transient measurement和value cross函数）

一、measurement——transient measurement

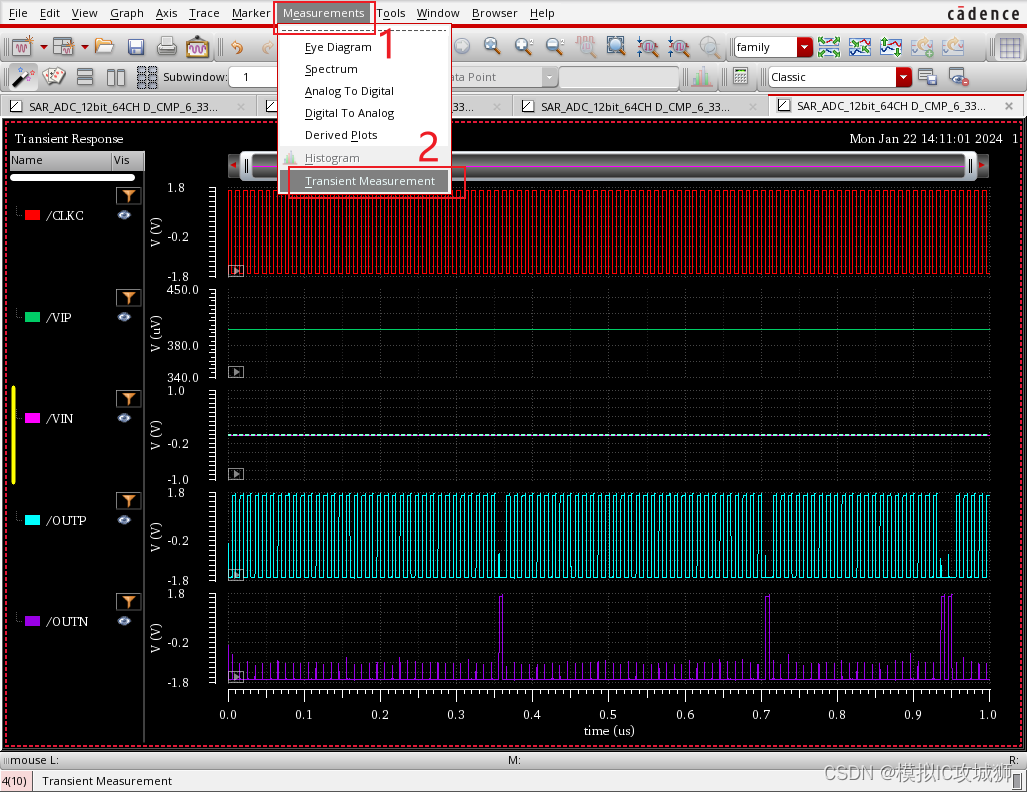

如图，为比较器的输出
在这里插入图片描述

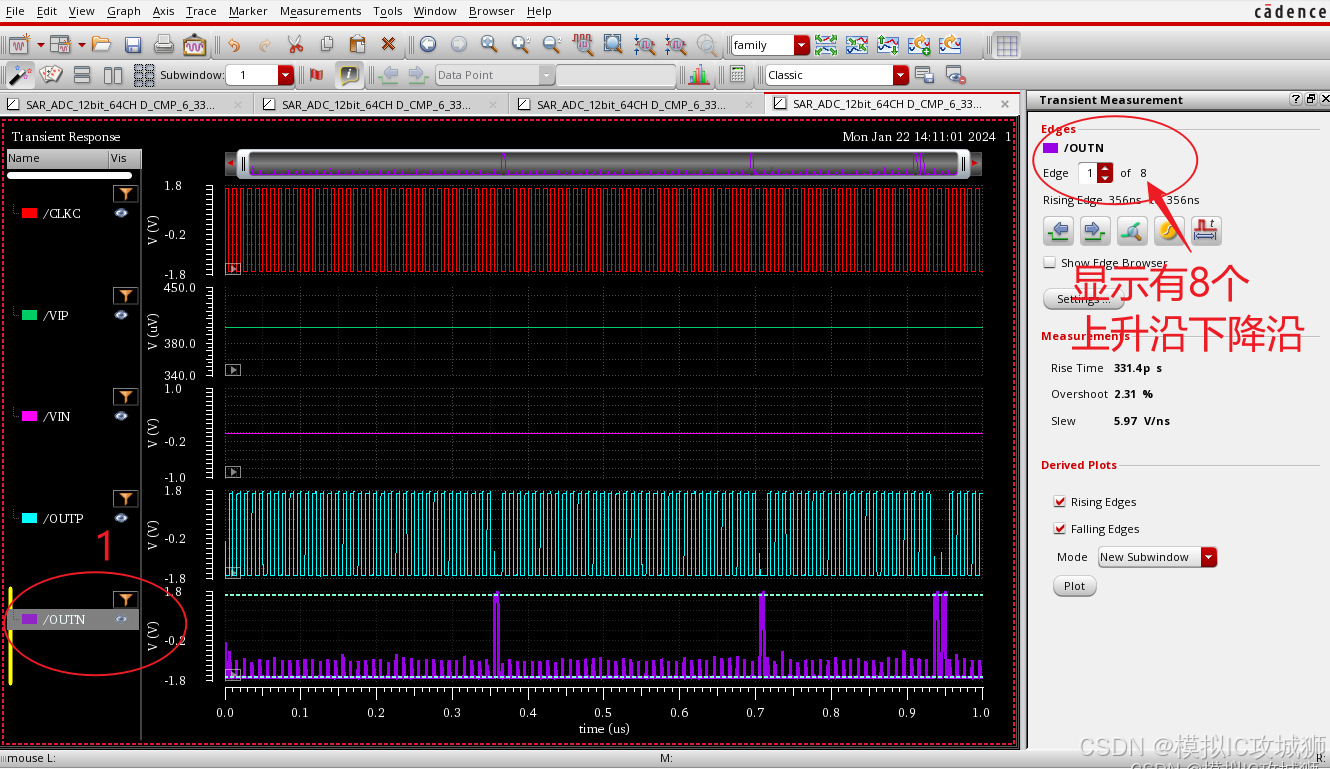

选择想要查看的波形，右侧会出现对此波形上升沿下降沿的统计结果，如图OUTN为8个上升沿和下降沿，则OUTN 的高电平个数为8/2=4个
在这里插入图片描述

二、value cross函数

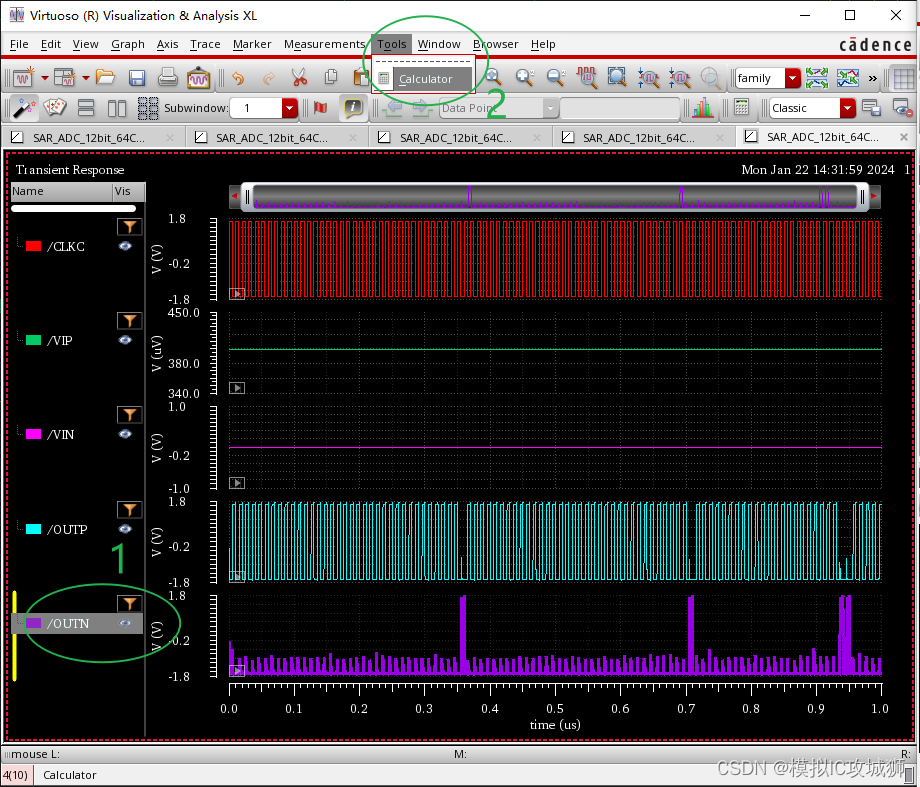

选择信号，进入计算器
在这里插入图片描述

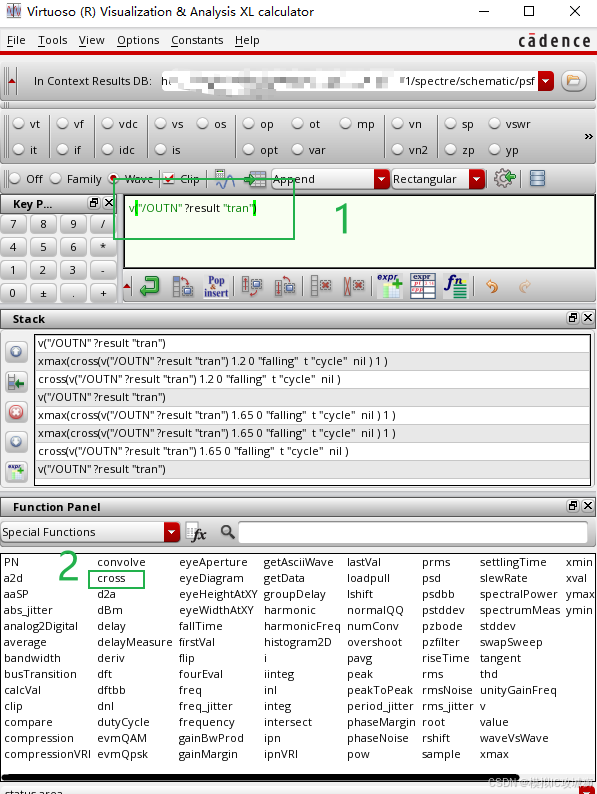

在计算器中可以看到信号已经被取出，再选择下方的cross函数
在这里插入图片描述

设置阈值（比如我的电平范围是-1.65-1.65V，则设置为 1.2V），falling下降沿检测，在这里插入图片描述

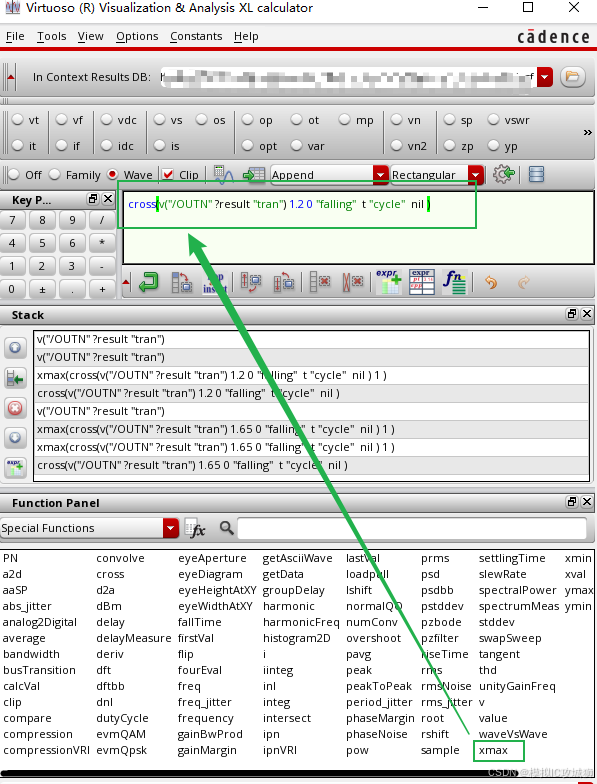

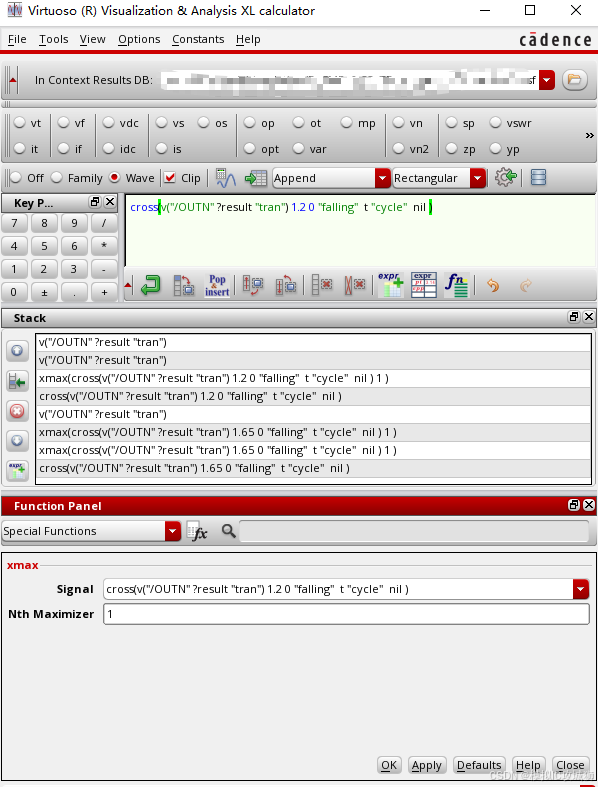

设置完点击OK，点击OK后选择xmax函数
在这里插入图片描述

在这里插入图片描述

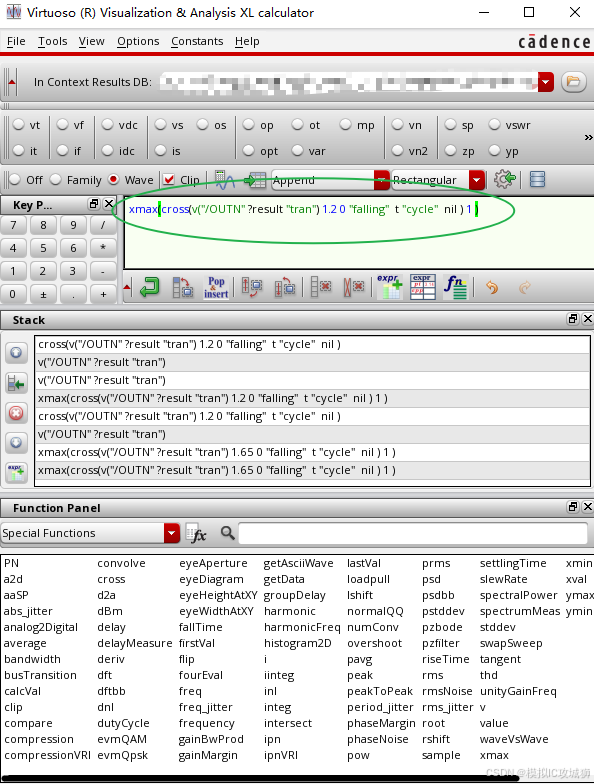

再点击OK
在这里插入图片描述

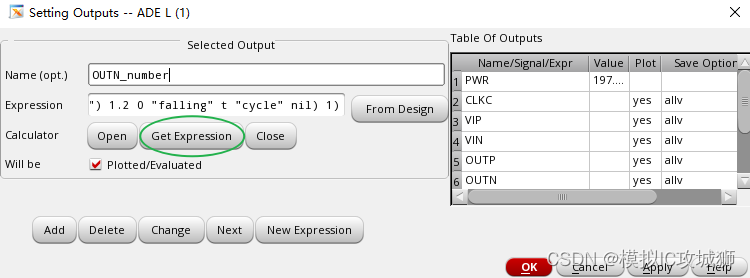

此时在ADE L中打开OUTPUT，点击Get Expression,即可将计算器中的公式导入，并且命名即可
在这里插入图片描述
