Allegro PCB差分对的设置以及对差分对的驱动

最新推荐文章于 2025-03-13 19:10:07 发布
最新推荐文章于 2025-03-13 19:10:07 发布
阅读量1.8k 收藏 6
点赞数 1
分类专栏： Cadence Allegro PCB 文章标签： 其他
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/wang_ze_ping/article/details/113814402
版权
本文介绍了如何在PCB设计中设置差分对，包括在logic面板中定义差分线，创建差分对类，并在PhysicalConstraintSet中设定100欧姆阻抗的差分规则，如线宽、间距等参数。最后，讲解了如何为创建的差分对设置驱动规则，确保信号完整性的关键步骤。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

差分对是指定：

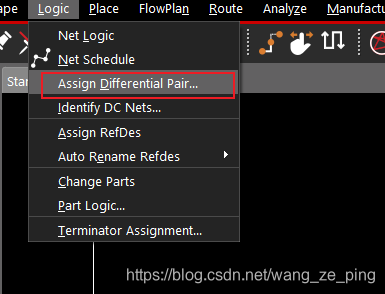

在PCB页面上方的面板中点击logic设置差分对，如下图所示：
图一

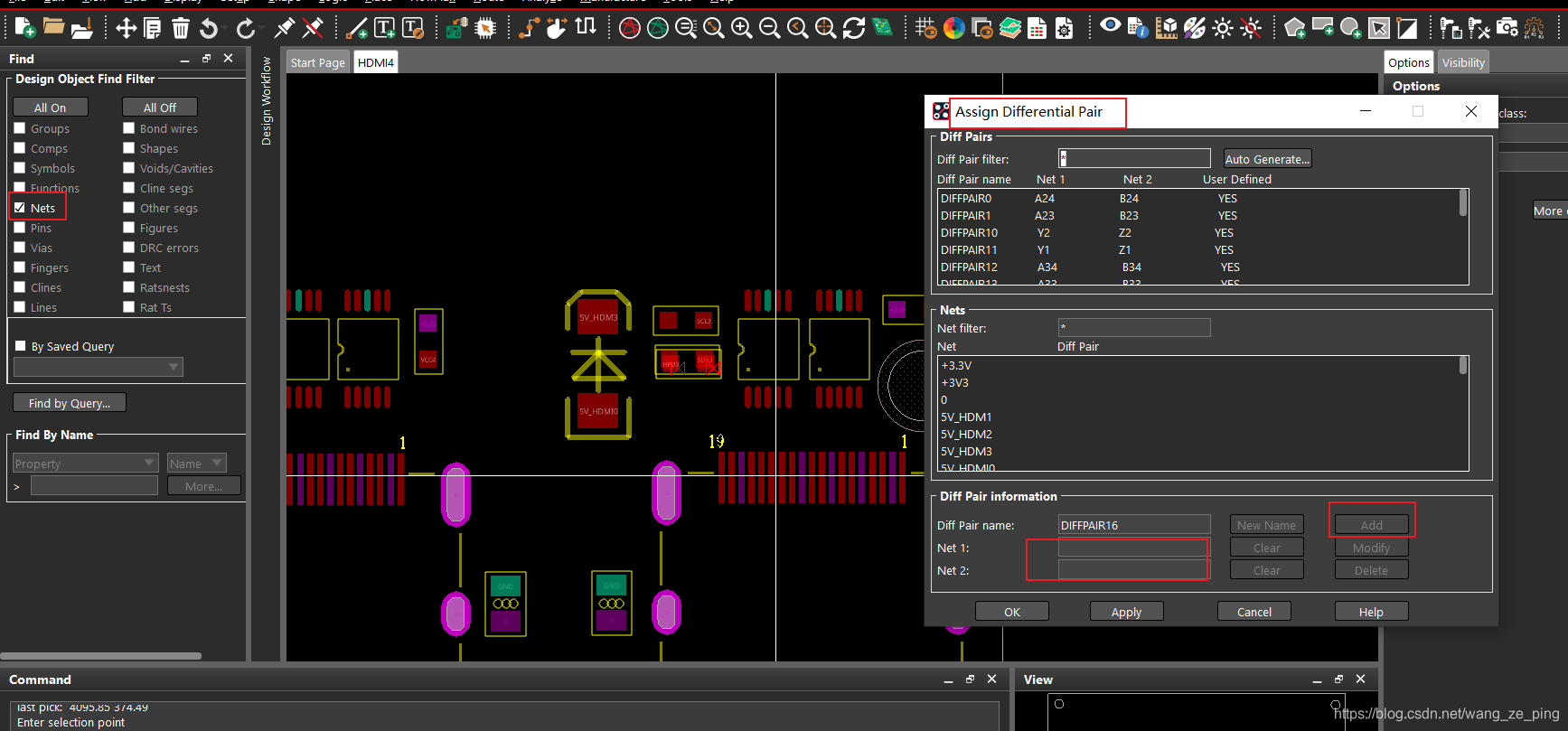

进入下图页面后，直接点击一对差分线的两个引脚的网络，然后点击Add
图二
上述差分线设置后并没有对其进行驱动；

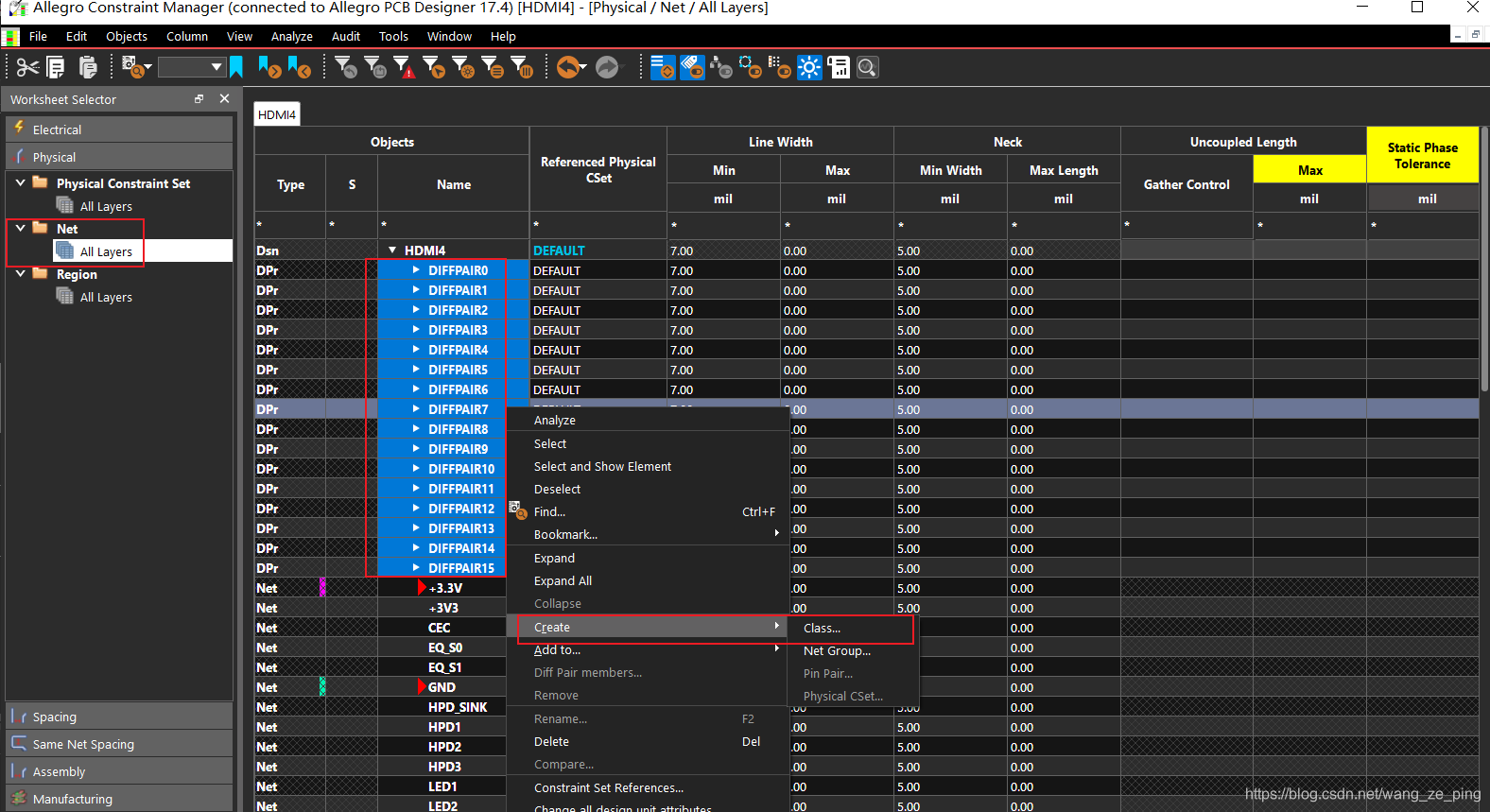

打开规则管理器中的All Layers，选中所有的差分对，右键创建类
图三

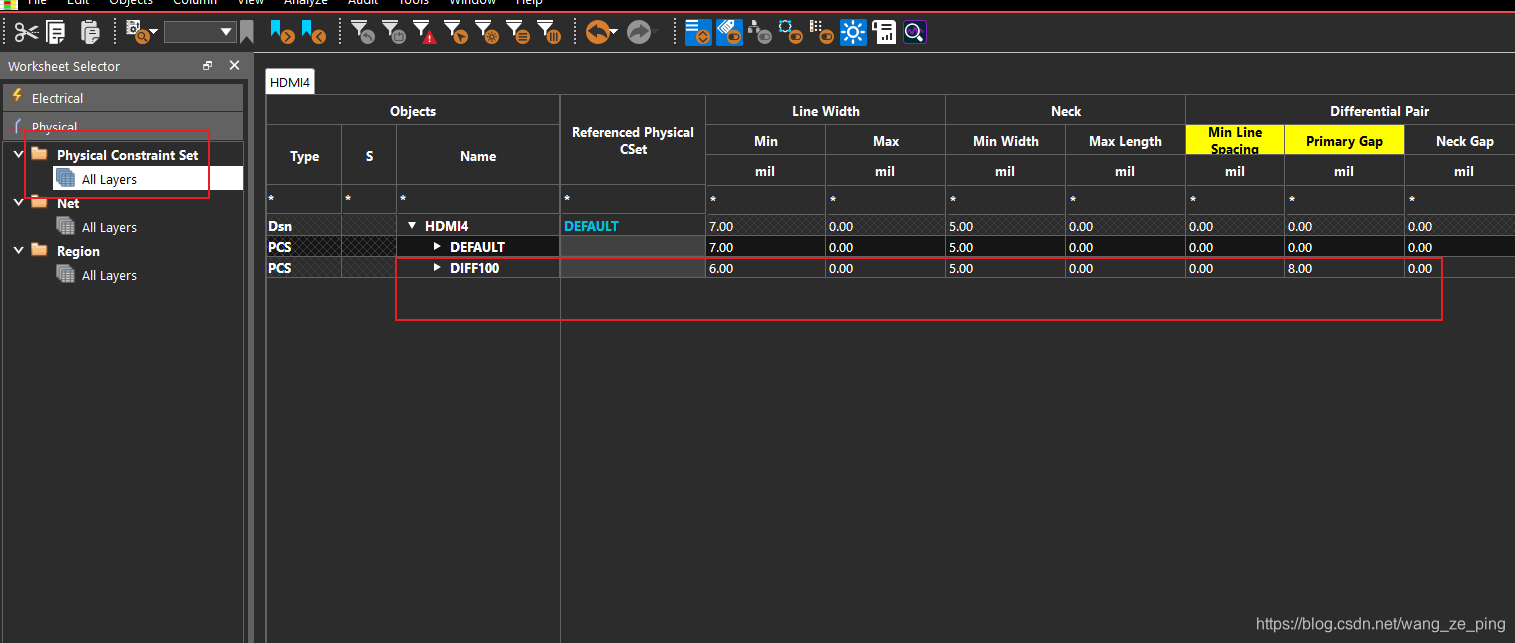

类名创建还没有指定差分规则，进入Physical Constraint Set中的All Layers，右键创建差分规则（例如阻抗为100欧姆，设置规则名为DIFF100，其中的线宽为6mil，差分对的间距为8mil，这些参数是通过阻抗计算工具SI9000计算出来的100欧姆阻抗对应的设置）
图四

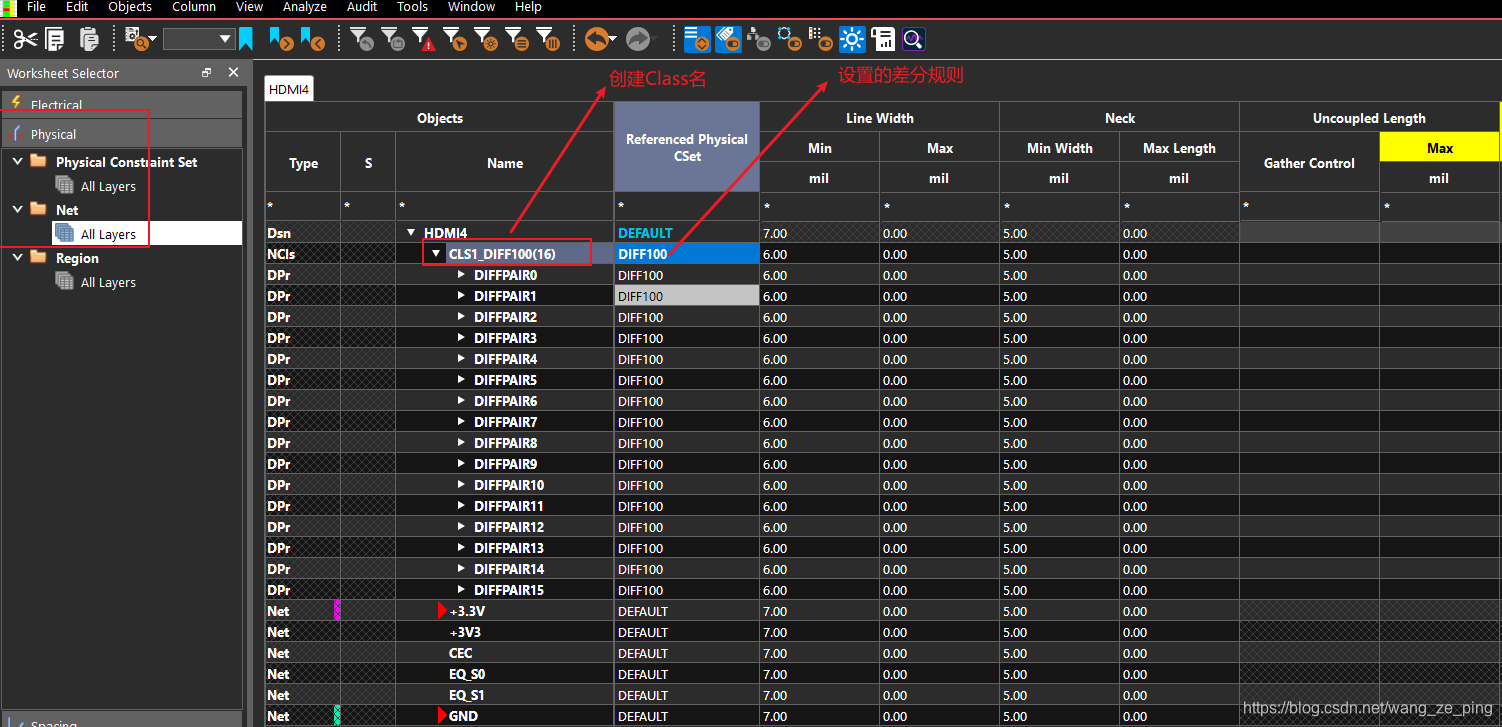

上图中的规则创建后，给创建的差分对进行驱动
图五
