allegro中差分对设置

allegro中差分对设置##

一：差分对建立：

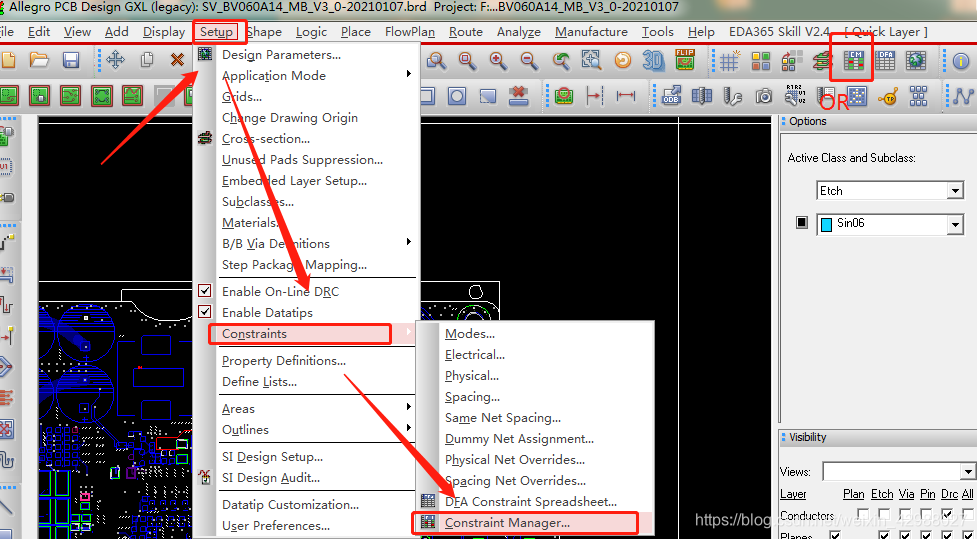

打开管理器：可以用快捷键，也可以用另外一种方式打开管理器如图两种打开方式：

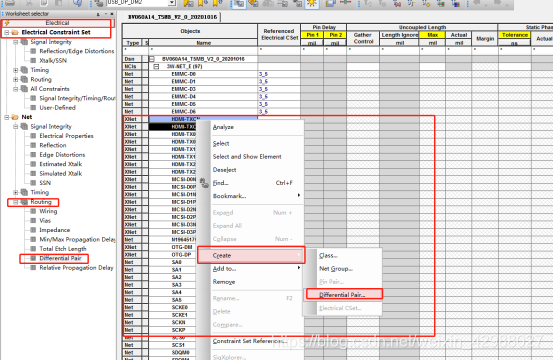

二、在电气属性管理器中设置差分对，首先找到你想要设置的差分对，net或者xnet；如图

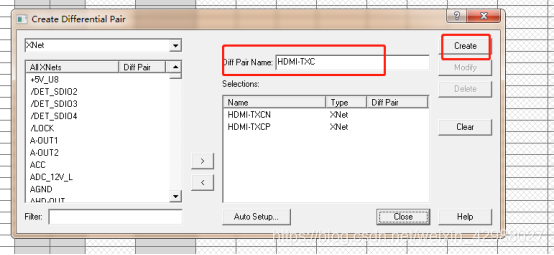

三、之后出现另外一组图片，在差分对名称写上你自己定义的差分对名称–>点击create即可完成：如图

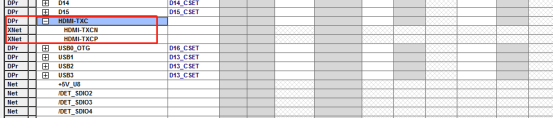

四、完成后在电气属性中即可看到你创建的差分对:例如

五、完成差分对的建立后，要对差分对进行设置，包括差分对的对内、对外间距，差分对走线线宽等，简单介绍一下

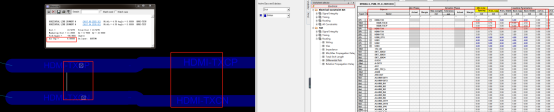

1、Min Line Space：差分对-对内最小间距（非中心间距）；如图

2、Primary Gap：默认走差分对线时差分对的对内间距（非中心间距）；如图

3、Prim.Width：差分对线宽；

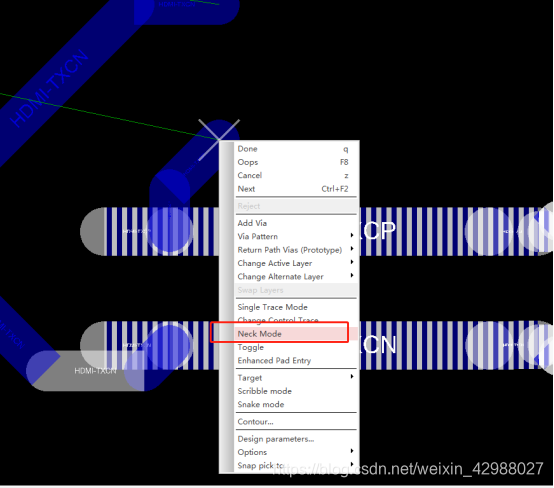

4、Neck和Neck gap：是指在差分对neck mode 模式下的走线；此模式下可以改变差分对的线宽以及线间距；设置方式，拉出差分线->鼠标右键 ->Neck Mode 即可；一般都和线宽和差分对间距一样；如图：

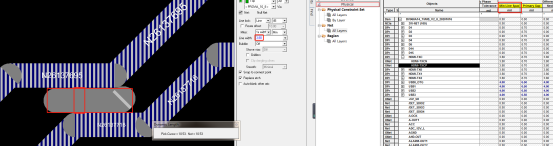

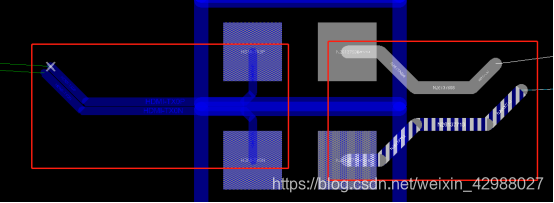

neck和正常模式对比如下：当设置neck模式后，走线的属性会变成你设置的neck属性的模式：如图

六、FQA：如图：若出现下图错误，说明你的规则设置错误，或者是错误的那端网络规则设置重复导致，设置Xnet之后和设置Xnet之前的网络设置了不同的规则导致；解决方法：删除差分对，取消Xnet的模型（取消方式见上一篇）；仔细检查下网络在建立Xnet之前，网络规则是不是默认；选择默认网络即可；
