自适应空间特征融合(ASFF)详解

​ ASFF网络引入了自适应结构特征融合模块，用于融合多个不同层次的特征图。传统的目标检测网络通常只使用单一层次的特征图，而ASFF网络通过动态地选择和融合多层特征图，使得网络能够更好地捕捉目标的多尺度信息。

​ ASFF网络首先通过主干网络提取不同层次的特征图。然后，它使用自适应的注意力机制来对这些特征图进行加权融合，以便更好地保留重要的特征信息。最后，融合后的特征被传递给目标检测头部进行目标分类和定位。

​ 相比传统的目标检测方法，ASFF网络在准确性和性能方面都有所提高。它能够更好地捕捉目标的多尺度信息，从而在目标检测任务中取得更好的效果。

​ 特征金字塔的一大缺点是不同尺度特征的不一致性，特别是对于一阶段检测器。确切地说，在FPN形式的网络中启发式地选择特征，高层语义信息中检测大目标、低层语义信息中检测小目标。当某个目标在某一层被当做正类时，相应地该目标区域在其它层被当做负类。如果一幅图像中既有大目标也有小目标，那么不同层间的特征的不一致性将会影响最后检测结果（大目标的检测在某一层，小目标的检测在另一层，但是网络的多尺寸检测不会仅仅检测一个特定的区域，而是综合整幅图进行检测。在特征融合时，其它层很多无用的信息也会融合进来）。

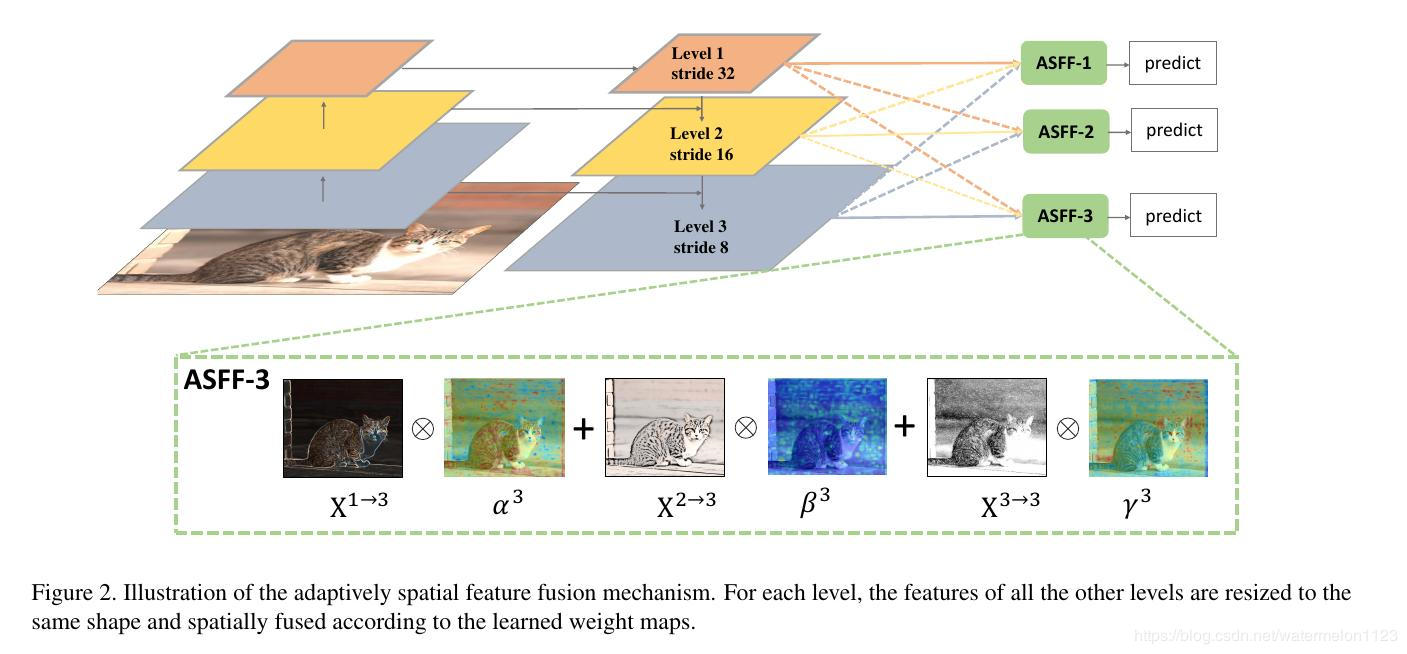

网络结构图

ASFF的关键思想是自适应地学习每个尺度特征图的融合空间权重，分为两步：恒等缩放和自适应融合。

• 对于ASFF-1：对level-3的特征图做3x3MaxPool(stride=2)+3x3Conv(stride=2)得到X(3→1)，对level-2的特征图做3x3Conv(stride=2)得到 X(2→1).
• 对于ASFF-2：对level-3的特征图做3x3Conv(stride=2)得到X(3→2). 对level-1的特征图做1x1Conv，并resize到原图分辨率2倍大小得到X(1→2).
• 对于ASFF-3：对level-2的特征图做1x1Conv，并resize到原图分辨率2倍大小，得到X(2→3).对level-1的特征图做1x1Conv，并resize到原图分辨率4倍大小，得到X(1→3)
  【注意：X(3→1)表示将leve3恒等缩放到ASFF1指定的尺寸，其他同理】

自适应融合
以ASFF-3为例，图中的绿色框描述了如何将特征进行融合，其中X1，X2，X3分别为来自level1，level2，level3的特征，与为来自不同层的特征乘上权重参数α3，β3和γ3并相加，就能得到新的融合特征ASFF-3，如下面公式所示：

以ASFF-3为例，图中的绿色框描述了如何将特征进行融合，其中X1，X2，X3分别为来自level，level2，level3的特征，与为来自不同层的特征乘上权重参数α3，β3和γ3并相加，就能得到新的融合特征ASFF-3，如下面公式所示：

对于权重参数α，β和γ，则是通过resize后的level1~level3的特征图经过1×1的卷积得到的。并且参数α，β和γ经过concat之后通过softmax使得他们的范围都在[0,1]内并且和为1：

对于权重参数α，β和γ的详细计算过程：
假设我们有 3个不同尺度的特征图（Level1, Level2, Level3），ASFF 的目标是自适应地融合它们，使得不同层的信息能更好地协作。权重α,β,γ决定了每一层的贡献程度。

步骤 1：特征图 Resize到相同尺寸

• ​ Level1（高层，分辨率低，如 4×4）
• ​ Level2（中层，分辨率中等，如 8×8）
• ​ Level3（底层，分辨率高，如 16×16

ASFF 要求所有特征图先调整到相同尺寸（比如都 resize 到 8×8）：

• ​ Level1（4×4）→上采样到 8×8
• ​ Level3（16×16）→下采样到 8×8

步骤 2：计算权重 α, β, γ​​
对每一层调整后的特征图分别用 ​​1×1 卷积计算一个权重张量​​（大小和特征图一致，比如 8×8）。
然后 ​​concat（拼接）​​这些权重张量，再 ​​softmax归一化，使得 ​​α + β + γ = 1​​（每个位置的值在 [0,1] 之间）。

对于这个1×1的卷积权重：
每一个level都有一个独立的1×1卷积核，即1×1卷积在同一level权重是共享的（即同一层内所有空间位置使用相同的卷积核参数），但不同层级（Level 1/2/3）的 1×1 卷积是独立的。
每个层级的 1×1 卷积是分开训练的，因此不同层级的权重计算方式不同。

具体计算过程

(1) 输入特征图

假设调整后的特征图尺寸均为 H×W×C（如 8×8×256）：

• Level 1: 8×8×256
• Level 2: 8×8×256
• Level 3: 8×8×256

(2) 对每一层应用 1×1 卷积

每个层级独立通过 1×1 卷积，输出一个H×W×1 的权重张量：

• Level 1 → 1×1 Conv → 8×8×1（α_raw）
• Level 2 → 1×1 Conv → 8×8×1（β_raw）
• Level 3 → 1×1 Conv → 8×8×1（γ_raw）

也就是每个层级经过1×1的卷积，输出一个二维张量，三个层级输出3个（后续Concat可以认为是将每一个张量当作一个通道进行拼接成一个[3，8，8]的三维张量）

注意：这里的 1×1 卷积是 通道压缩（256→1），但空间维度（H×W）上权重共享。

(3) Concat + Softmax

• 将三个 8×8×1 的权重张量拼接成 8×8×3。

• 对每个空间位置（共 H×W 个点）的 3 个值（α-raw, β-raw, γ-raw）分别做 softmax：

  • 例如位置(i,j)：

    α = exp(α_raw[i,j]) / (exp(α_raw[i,j]) + exp(β_raw[i,j]) + exp(γ_raw[i,j]))
    β = exp(β_raw[i,j]) / (...)
    γ = exp(γ_raw[i,j]) / (...)


  • 最终得到 α, β, γ 均为 8×8×1，且满足 每个位置的 α + β + γ = 1。

(4) 最终融合特征

• ASFF 输出 = α × Level1 + β × Level2 + γ × Level3
