  1. USB简介

USB（Universal Serial Bus）通用串行总线是由Compaq、Digital Equipment、Intel、Microsoft、IBM、NEC及Northern  Telecom等7家公司联合开发的一种流行的外设接口标准。

——1994年开始研究，

——1996年  USB 1.0 速度只有1.5Mb/s

——1998年  USB 1.1版本

传输速率（两种模式）：低速（Low Speed）1.5Mbps

                                        全速(Full Speed)12Mbps

——2000年4月  USB 2.0版本

USB 2.0兼容所有USB 1.0外部设备及电缆线等，传输速率达480Mbps（高速High Speed 系列）。

——2008年11月  USB 3.0版本　

最大传输速率高达5.0Gb/s，也就是625MB/s ——Super Speed

引入了新的电源管理机制，支持待机、休眠和暂停等状态。

---

• 2. USB的特性



• 2.1 USB的性能特点

Ø  传输速度快

Ø　连接简单快捷

可以热插拔，

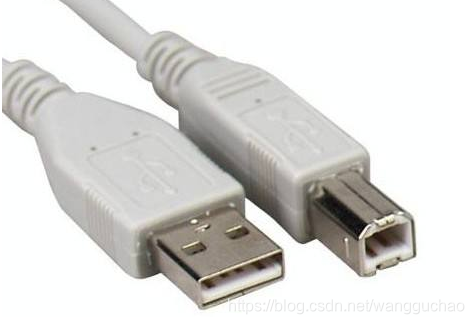

Ø　通用连接器

A型连接头用于固定的外围设备；B型连接头用于经常插拔的设备。

Ø　无须外接电源 数据线供电

Ø  扩充外设能力强

Ø  不需要系统资源

USB设备不占用内存或I/O地址空间，而且也占用IRQ和DMA通道，所有事务处理都是由USB主机管理。

Ø  错误检测和恢复

USB事务处理包括错误保护机制，确保数据无错误发送。在发生错误时，事务处理可以重来。



• 2.2、 USB的电气特性

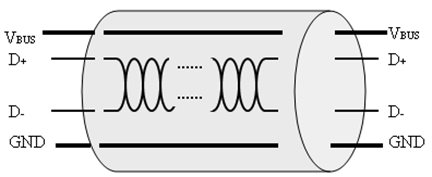

（1）信号线

连接序号	信号名称	典型连接线
1	VBUS （USB电源）	红
2	D+（正差分信号）	白
3	D-（负差分信号)	绿
4	GND (USB地)	黑
外层	屏蔽层	—

（2）全速/低速USB总线设备连接方法

全速设备：D+上接1.5k上拉电阻；

低速设备： D-上接1.5k上拉电阻；

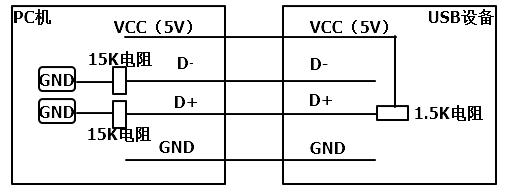

                                                                  USB全速（高速）设备硬件接线图

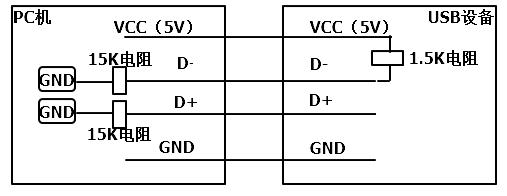

                                                                             USB低速设备硬件接线图

（3）电气特性

收发器：对地电源电压为4.75~5.25V，设备吸入的最大电流值为500mA ，D+、 D-上不加电压。

USB设备：高速在D+上加3.0~3.6V电压, 低速反之。

D+、D-线电气特性：

    无驱动：高速VD+ ＞ 2.7V,  VD-＜0.8V, 低速反之；

    有驱动：高速VD+ ＞ 2.0V,  VD-＜2.0V, 低速反之。

D+、D-线信号特性：

    高电平：VD+ － VD-＞200mV，VD+ ＞2.0V ；

    低电平：VD- － VD+ ＞200mV，VD- ＞2.0V 。

D+、D-线数据特性：NRZI（不归零反向码）

    逻辑0：D+、D-线上电平高、低间跳变；

    逻辑1：D+、D-线上电平不变。

---

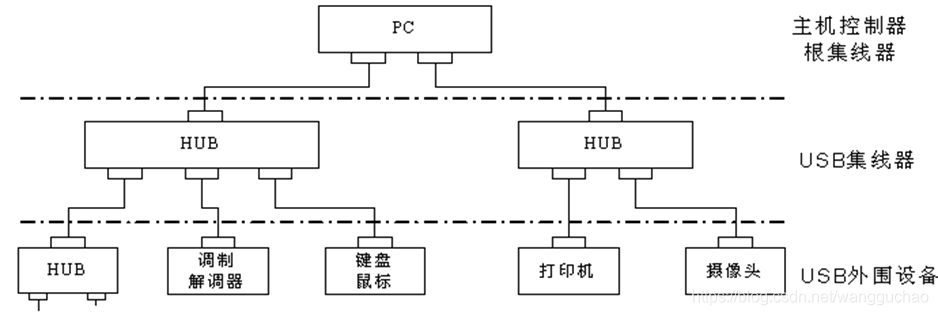

• 3.  USB总线系统中的设备

可以分为三个类型：

–USB主机（ USB主控制器/根集线器(USB Host) ）：只能有一个，管理USB系统，每秒产生一帧数据；发送配置请求对USB设备进行配置操作，对总线上的错误进行管理和恢复。

–USB 集线器（USB HUB）：类似于网络集线器，完成USB设备的添加（扩展）、删除和电源管理等。

–USB总线设备（USB功能外设 USB function）。

---

•  4. USB2.0 传输协议

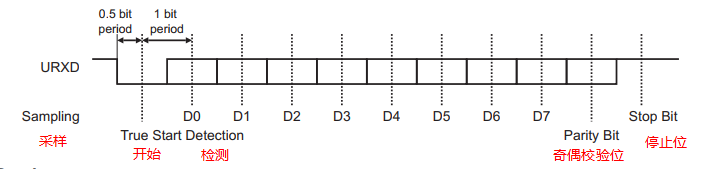

上面是UART协议一个8位数据传输的帧格式。

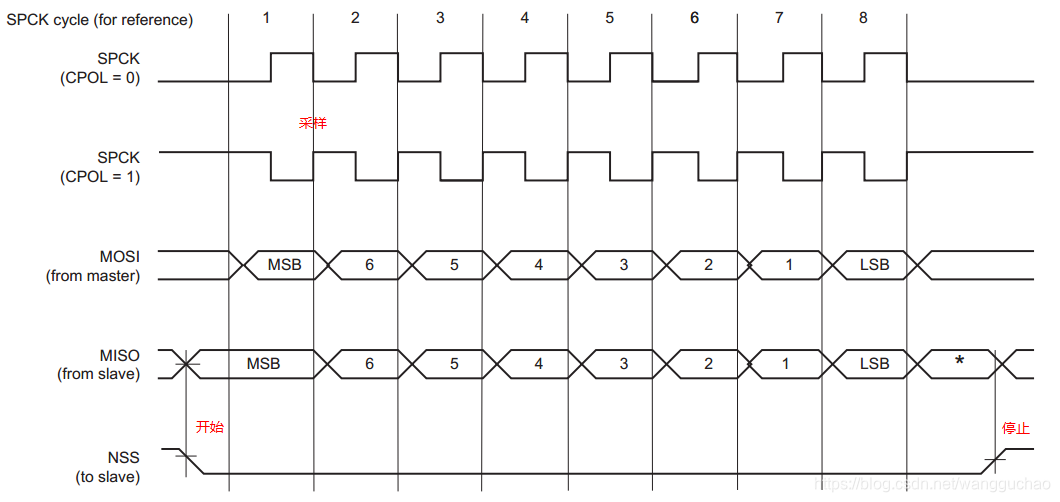

上面是SPI协议一个8位数据传输的时序。片选拉低，对应外设被选中，在相应时钟沿进行数据采样，片选拉高停止传输。

基本可以看出，要实现串口通信，想把数据一个接一个的传出去或收回来，至少传输数据前给个开始信号，传输结束后给个停止信号。

USB同样如此，以下是USB通信协议的几个重要概念：

我们定义这样几个状态：假设D+,D-分别表示usb信号线的电平信号。那么对于usb full speed function(high speed ,low speed是不同的),我们定义差分数据线上可能出现的四个状态：

Data J state:D+=1，D-=0；

Data K state:D+=0，D-=1；

SE0：D+=D-=0;

SE1：D+=D-=1;

---

•  4.1 包（package）是什么？

数字串构成域，域再构成包，包是USB系统中信息传输的基本单元，所有数据都是经过打包后在总线上传输的。

  USB包由五部分组成，即同步字段（SYNC）、包标识符字段（PID）、数据字段、循环冗余校验字段（CRC）和包结尾字段（EOP），包的基本格式如下：

SYNC（8或32 bits）

PID（8 bits）

DATA（0-1023bytes）

CRC(5或6bits )

EOP（2 bit）

域（字段）由若干位组成(多少位由具体的域决定)，域可分为七个类型：



• 4.1.1 同步域(SYNC)

由8位/32位组成，作为每个数据包的前导，用来产生同步作用，使USB设备与总线的包传输率同步，它的数值固定为000000001。

• 作用：① 通知USB串行接口引擎数据要开始传输；② 同步主机和设备之间的时钟。
• 格式：Full/low-speed为8位，high-speed为32位。① 全速/低速设备的同步域为00000001；② 高速设备的同步域为31个0，后面跟1个1；注意：这是对发送端的要求，接收端在解码时，0的个数可以少于这个数。



• 4.1.2 标识符字段(PID)

• 包标识符PID是用来标识一个包的类型。
• PID共有8位，目前USB协议仅使用4位(PID0~PID3)，另外4位(PID4~PID7)是PID0~PID3的取反，用来校验PID。
• 传输的顺序为PID0,PID1,PID2,PID3,...,PID7。

PID0

PID1

PID2

PID3

~PID0

~PID1

~PID2

~PID3

 包的类型包括令牌包(token packet, PID1~0为01)、数据包(data packet, PID1~0为11)、握手包(handshake packet, PID1~0为10)、特殊包(special packet, PID1~0为00)：

PID类型	PID名	PID[3:0]	说明
令牌类	OUT	0001B	通知设备将要输出数据
	IN	1001B	通知设备将要输入数据
	SOF	0101B	通知设备这是一个帧起始包
	SETUP	1101B	通知设备将要开始一个控制传输
数据类	DATA0	0011B	不同类的数据包
	DATA1	1011B
	DATA2*	0111B
	MDATA*	1111B
握手类	ACK	0010B	确认
	NACK	1010B	不确认
	STALL	1110B	挂起
	NYET*	0110B	未准备好
特殊类	PRE	1100B	前导（这是一个令牌包）
	ERR*	1100B	错误（这是一个握手包）
	SPLIT*	1000B	分裂事务（这是一个令牌包）
	PING*	0100B	PING测试（这是一个令牌包）
	-	0000B	保留，未使用

• 4.1.2.1  令牌包

（1）OUT、IN、SETUP令牌包格式：

同步域

8位标识符PID

7位地址

4位端点号

5位CRC5校验

EOP

例如：

（2）SOF令牌包格式：

在每帧（或微帧）开始时发送，以广播的形式发送，所有USB全速设备和高速设备都可以接收到SOF包。

    1) 对于full-speed总线，每隔1.00 ms ±0.0005 ms发送一次；
    2) 对于high-speed总线，每隔125 μs ±0.0625 μs发送一次；

同步域

8位标识符PID

11位帧号

5位CRC5校验

EOP

例如：

• 4.1.2.2 数据包

• 用来携带主机与设备之间要传递的信息，其内容和长度根据PID、传输类型的不同而各不相同，有四种类类型的数据包：DATA0, DATA1, DATA2,and MDATA。

数据包格式：

同步域

8位标识符PID

字节0

字节1

…

字节n

16位CRC16校验

EOP

例如：

• 4.1.2.3 握手包

• ACK：正确接收数据，并且有足够的空间容纳数据。主机和设备都可以使用ACK来确认，而NAK、STALL、NYET只有设备才能够返回，主机不能使用这些握手包。
• NAK：① 没有数据需要返回；② 数据接收正确，但是没有足够的空间容纳数据。
• STALL：设备无法执行这个请求或者设备已挂起。设备返回STALL，需要主机干预才能解除这种STALL状态。
• NYET：只在USB2.0高速设备输出设备中使用，表示设备本次数据成功接收，但是没有足够的空间来接收下一次的数据。主机在下一次输出数据前，将使用PING令牌包来探测设备是否有足够的空间接收数据，以免浪费不必要的带宽和时间。

握手包格式：

同步域

8位标识符PID

EOP

例如：

• 4.1.2.4 特殊包不介绍



• 4.1.3  数据字段(DATA)

在USB包中，数据字段可以包含设备地址、端点号、帧序列号以及数据等内容。它仅存于DATA数据包中，根据不同的传输类型，拥有不同的字节大小，从0到1023字节（同步传输）。在总线传输中，总是先传输字节的最低位，最后传输字节的最高位。

（1）ADDR设备地址数据域：

ADDR数据域由7位组成，可用来寻址多达127个外围设备。

（2）ENDP端点数据域：

ENDP数据域由4位组成，通过这4个位最多可寻址出32个端点。这个ENDP数据域仅用在IN、OUT与SETUP令牌信息包中。对于慢速设备可支持端点0以及端点1作为中断传输模式，而全速设备则可以拥有16个输入端点（IN）与16个输出端点（OUT）共32个端点。

（3）Frame Number：

当USB令牌包的PID为SOF时，其数据字段必须为11位的帧序列号。帧序列号由主机产生，且每个数据帧自动加一，最大数值为0x7FF。当帧序列号达到最大数时将自动从0开始循环。



• 4.1.4  循环冗余校验字段(CRC)

根据不同的信息包类型，CRC数据域由不同数目的位所组成。其中重要的数据信息包采用CRC16的数据域（16位），而其余的信息包类型则采用CRC5的数据域（5位）。



• 4.1.5 包结尾字段

全速/高速模式的EOP是一个约为2个数据宽度的SE0，高速模式的EOP是通过故意的位填充错误实现的。单端0(SE0)：D+和D-同时保持低电平。单端0的用处：① 包结束；② 复位信号（USB集线器对USB设备的复位操作，就是将总线设置为SE0约10ms）。

Q: 如何一个位填充错误是EOP还是传输错误？A: 通过CRC校验，即如果CRC正确，则说明这个位填充是EOP；否则说明传输错误。

---

• 4.2 事务（transaction）是什么？

在USB上数据信息的一次接收或发送的处理过程称为事务处理（Transaction）即：The delivery of service to an endpoint。 一个transaction由一个到几个packet组成，具体由哪些packet组成，它取决于具体的事务。

Transaction可以分成IN、OUT和SETUP三大事务，如下：

Setup transaction：主机用来向设备发送控制命令 ；
                       Data IN transaction：主机用来从设备读取数据 ；
                                   Data OUT transaction：主机用来向设备发送数据  ；

Transaction可能由如下包组成：

       • 一个token packet

       • 可选的data pcket

       • 可选的handshake packet

       • 可选的special packet



• 4.2.1 输入（IN）事务处理

     输入事务处理：表示USB主机从总线上的某个USB设备接收一个数据包的过程。

        •【正常】的输入事务处理

       •【设备忙】时的输入事务处理

     •【设备出错】时的输入事务处理



4.2.2. 输出（OUT）事务处理

        输出事务处理：表示USB主机把一个数据包输出到总线上的某个USB设备接收的过程。

    •【正常】的输出事务处理

    •【设备忙时】的输出事务处理



    •【设备出错】的输出事务处理



4.2.3 设置（SETUP）事务处理

   •【正常】的设置事务处理


   •【设备忙时】的设置事务处理

   •【设备出错】的设置事务处理

---

 4.3 什么是传输？

  在USB的传输中，定义了4种传输类型：

       • 控制传输 (Control Transfer)

       • 中断传输 (Interrupt Transfer)

       • 批量传输 (Bulk Transfer)

       • 同步传输 (Isochronous)

4.3.1 控制传输 (Control Transfer)

      控制传输由2～3个阶段组成：

      1) 建立阶段(Setup)

      2) 数据阶段（无数据控制没有此阶段）(DATA)

      3) 状态阶段(Status)

     •每个阶段都由一次或多次（数据阶段）事务传输组成（Transaction）。

      控制数据由USB系统软件用于配置设备(在枚举时)，其它的驱动软件可以选择使用control transfer实现具体的功能，数据传输是不可丢失的。

4.3.1.1 建立阶段

     主机从USB设备获取配置信息，并设置设备的配置值。建立阶段的数据交换包含了SETUP令牌封包、紧随其后的DATA0数据封包以及ACK握手封包。它的作用是执行一个设置（概念含糊）的数据交换，并定义此控制传输的内容(即：在Data Stage中IN或OUT的data包个数，及发送方向，在Setup Stage已经被设定)。

4.3.1.2 数据阶段

     根据数据阶段的数据传输的方向，控制传输又可分为3种类型：

     1) 控制读取（读取USB描述符）

     2) 控制写入（配置USB设备）

     3) 无数据控制

     数据传输阶段：用来传输主机与设备之间的数据。

     • 控制读取

     是将数据从设备读到主机上，读取的数据USB设备描述符。该过程如下图的【Control Read】所示。对每一个数据信息包而言，首先，主机会发送一个IN令牌信息包，表示要读数据进来。然后，设备将数据通过DATA1/DATA0数据信息包回传给主机。最后，主机将以下列的方式加以响应：当数据已经正确接收时，主机送出ACK令牌信息包；当主机正在忙碌时，发出NAK握手信息包；当发生了错误时，主机发出STALL握手信息包。

     • 控制写入

       是将数据从主机传到设备上，所传的数据即为对USB设备的配置信息，该过程如下的图【Control Wirte】所示。对每一个数据信息包而言，主机将会送出一个OUT令牌信息包，表示数据要送出去。紧接着，主机将数据通过DATA1/DATA0数据信息包传递至设备。最后，设备将以下列方式加以响应：当数据已经正确接收时，设备送出ACK令牌信息包；当设备正在忙碌时，设备发出NAK握手信息包；当发生了错误时，设备发出STALL握手信息包。

4.3.1.3 状态阶段

       状态阶段：用来表示整个传输的过程已完全结束。
       状态阶段传输的方向必须与数据阶段的方向相反，即原来是IN令牌封包，这个阶段应为OUT令牌封包；反之，原来是OUT令牌封包，这个阶段应为IN令牌封包。

       对于【控制读取】而言，主机会送出OUT令牌封包，其后再跟着0长度的DATA1封包。而此时，设备也会做出相对应的动作，送ACK握手封包、NAK握手封包或STALL握手封包。

      相对地对于【控制写入】传输，主机会送出IN令牌封包，然后设备送出表示完成状态阶段的0长度的DATA1封包，主机再做出相对应的动作：送ACK握手封包、NAK握手封包或STALL握手封包。


 4.3.2 批量传输 (Bulk Transfer)

      •用于传输大量数据，要求传输不能出错，但对时间没有要求，适用于打印机、存储设备等。

      •批量传输是可靠的传输，需要握手包来表明传输的结果。若数据量比较大，将采用多次批量事务传输来完成全部数据的传输，传输过程中数据包的PID 按照 DATA0-DATA1-DATA0-…的方式翻转，以保证发送端和接收端的同步。
      • USB 允许连续 3次以下的传输错误，会重试该传输，若成功则将错误次数计数器清零，否则累加该计数器。超过三次后，HOST 认为该端点功能错误（STALL），放弃该端点的传输任务。
      • 一次批量传输（Transfer）由 1 次到多次批量事务传输（Transaction）组成。
      • 翻转同步：发送端按照 DATA0-DATA1-DATA0-…的顺序发送数据包，只有成功的事务传输才会导致 PID 翻转，也就是说发送端只有在接收到 ACK 后才会翻转 PID，发送下一个数据包，否则会重试本次事务传输。同样，若在接收端发现接收到到的数据包不是按照此顺序翻转的，比如连续收到两个 DATA0，那么接收端认为第二个 DATA0 是前一个 DATA0 的重传。

      它通过在硬件级执行“错误检测”和“重传”来确保host与device之间“准确无误”地传输数据，即可靠传输。它由三种包组成(即IN事务或OUT事务)：

        1) token

        2) data

        3) handshake

1) For IN Token (即：IN Transaction)

     • ACK: 表示host正确无误地接收到数据

     • NAK: 指示设备暂时不能返回或接收数据  (如：设备忙)

     • STALL:指示设备永远停止，需要host软件的干预 (如：设备出错)

2) For OUT Token (即：OUT Transaction)

     如果接收到的数据包有误，如：CRC错误，Device不发送任何handshake包

     • ACK: Device已经正确无误地接收到数据包，且通知Host可以按顺序发送下一个数据包

        • NAK: Device 已经正确无误地接收到数据包，且通知Host重传数据，由于Device临时状况(如buffer满)

        • STALL: 指示Device endpoint已经停止，且通知Host不再重传

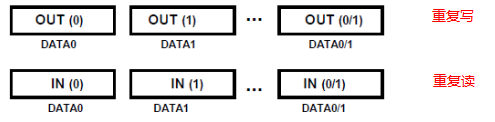

3) Bulk读写序列

      即由一系统IN事务或OUT事务组成。

4.3.3 中断传输(Interrupt Transfer)

    中断传输由IN或OUT事务组成。

    中断传输在流程上除不支持PING 之外，其他的跟批量传输是一样的。他们之间的区别也仅在于事务传输发生的端点不一样、支持的最大包长度不一样、优先级不一样等这样一些对用户来说透明的东西。
     主机在排定中断传输任务时，会根据对应中断端点描述符中指定的查询间隔发起中断传输。中断传输有较高的优先级，仅次于同步传输。
     同样中断传输也采用PID翻转的机制来保证收发端数据同步。下图为中断传输的流程图。

     中断传输方式总是用于对设备的查询，以确定是否有数据需要传输。因此中断传输的方向总是从USB设备到主机。



     DATA0或DATA1中的包含的是中断信息，而不是中断数据。

4.3.4 同步传输(Isochronous Transfer)

1) 它由两种包组成：

        1) token

        2) data

       同步传输不支持“handshake”和“重传能力”，所以它是不可靠传输。

      同步传输是不可靠的传输，所以它没有握手包，也不支持PID翻转。主机在排定事务传输时，同步传输有最高的优先级。

      同步传输适用于必须以固定速率抵达或在指定时刻抵达，可以容忍偶尔错误的数据上。实时传输一般用于麦
克风、喇叭、UVC Camera等设备。实时传输只需令牌与数据两个信息包阶段，没有握手包，故数据传错时不会重传。

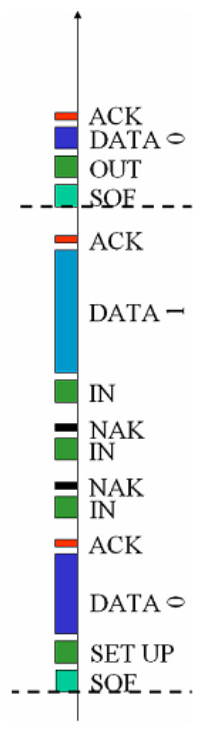

4.4  USB总线上的工作情况

---

 5. 几点重要备注



5.1 几个概念之间的关系

•  一个【传输】（控制、批量、中断、等时）由多个【事务】组成；一个【事务】(IN、OUT、SETUP)由一个或多个【Packet】组成。
• 包是USB总线上数据传输的最小单位，不能被打断或干扰，否则会引发错误。若干个数据包组成一次事务传输，一次事务传输也不能打断，属于一次事务传输的几个包必须连续，不能跨帧完成。一次传输由一次到多次事务传输构成，可以跨帧完成。
• USB数据在【主机软件】与【USB设备特定的端点】间被传输。【主机软件】与【USB设备特定的端点】间的关联叫做【pipes】。一个USB设备可以有多个管道(pipes)。
• 帧（frame）是什么？

帧是一个时间概念，在USB中，高速USB 总线的帧周期为125us，全速以及低速 USB 总线的帧周期为 1ms，它是一个独立的单元，包含了一系列总线动作，USB将1帧分为好几份，不同的部分执行不同的功能。

数据在 USB总线上的传输以包为单位，包只能在帧内传输。帧的起始即帧头由一个特定的包（SOF 包）表示，帧尾为 EOF。EOF不是一个包，而是一种电平状态，EOF期间不允许有数据传输。



5.2 几点补充

（1） 虽然高速USB总线和全速/低速USB总线的帧周期不一样，但是SOF包中帧编号的增加速度是一样的，因为在高速USB系统中，SOF包中帧编号实际上取得是计数器的高11位，最低三位作为微帧编号没有使用，因此其帧编号的增加周期也为 1mS。

（2） PC机识别USB设备是否插入

USB接口只有4条线: VCC（5V）,GND,D-,D+。 PC机的USB插孔的D-和D+数据线均连接15K欧姆的下拉电阻。而USB设备端的D-或D+数据线连接1.5K欧姆的上拉电阻。当设备插入PC机的时候，会将PC机的D-或D+端的电压拉高，当PC机在D-或D+端检测到高电平时，就知道有设备插入了。如果是PC机D-端被拉高，接入的则是USB低速设备；如果是PC机D+端被拉高，接入的则是USB全速或高速设备，具体是全速设备还是高速设备，会由PC机和USB设备发包握手确定。

（3） PC机获取外部设备信息

检测到设备插入，主机以描述符的形式向从机索要它的信息，从机同样以描述符的形式实话实说（一旦知道你插入了，人家就得问你是谁，你也必须说实话，获取她的同意，否则违法）。明确一点：和其他主从机设备通信一样，USB外部设备（从机）不会主动给PC机（主机）发数据，除非主机有那个需求，向从机索要。

（4）USB的传输类型:

      a. 控制传输：可靠，时间有保证，比如：USB设备的识别过程
      b. 批量传输: 可靠, 时间没有保证, 比如：U盘
      c. 中断传输：可靠，实时，比如：USB鼠标
      d. 实时传输：不可靠，实时，比如：USB摄像头

• 所有USB通信数据的来源和目的都是基于端点，每个USB外设只有唯一一个地址，最多包含16个端点，注意：3.(IN) 和3.(OUT)是两个不同的端点。
• USB传输的对象：端点(endpoint)

     每一个端点都有传输类型，传输方向。我们说"读U盘"、"写U盘"，可以细化为：把数据写到U盘的端点1，从U盘的端点2里读出数据。除了端点0外，每一个端点只支持一个方向的数据传输。注意：端点0用于控制传输，既能输出也能输入。 主从模式通信中，不特别声明，程序里说的输入(IN)、输出(OUT) "都是" 基于USB主机的立场说的。比如鼠标的数据是从键盘传到PC机, 对应的端点称为"输入端点"。

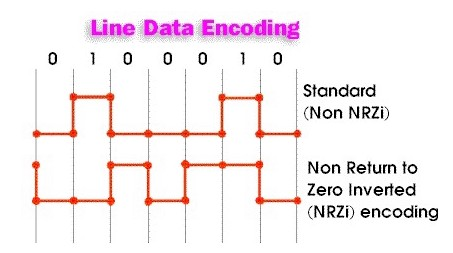

（5）数据编解码和位填充

USB采用NRZI（非归零编码）对发送的数据包进行编码 。
       输入数据0， 编码成“电平翻转” ；输入数据1， 编码成“电平不变” ；（NRZI遇0翻转，遇1不变）。
       编码出来的序列，高电平：J状态；低电平：K状态 。

在USB中，每个USB数据包，最开始都有个同步域（SYNC），这个域固定为 0000 0001，这个域通过NRZI编码之后，就是一串方波，接受者可以用这个 SYNC 域来同步之后的数据信号。此外，因为在 USB的NRZI编码下，逻辑0会造成电平翻转，所以接受者在接受数据的同时，根据接收到的翻转信号不断调整同步频率，保证数据传输正确.但是，这样还是会有一个问题，就是虽然接受者可以主动和发送者的频率匹配，但是两者之间总会有误差。假如数据信号是 1000 个逻辑1，经过 USB 的 NRZI 编码之后，就是很长一段没有变化的电平，在这种情况下，即使接受者的频率和发送者相差千分之一，就会造成把数据采样成 1001 个或者 999 个 1了。USB 对这个问题的解决办法，就是强制插 0，也就是传说中的 bit-stuffing，如果要传输的数据中有 7 个连续的 1，发送前就会在第 6 个 1 后面强制插入一个 0，让发送的信号强制出现翻转，从而强制接受者进行频率调整。接受者只要删除 6个连续1之后的 0，就可以恢复原始的数据了。
