前言

有时候接手别人的代码，或者从网上找的开源代码，每个人风格不一致，对齐缩进也不一样，阅读起来很累。有没有什么方法能快捷地格式化代码呢。下面我们利用VSCode插件来实现这个需求。Vivado是Xilinx公司提供的逻辑开发平台(之一)，如果不喜欢Vivado自带的文本编辑器，可以选择第三方的文本编辑器VSCode。

---

提示：以下是本篇文章正文内容，下面案例可供参考

一、VSCode安装

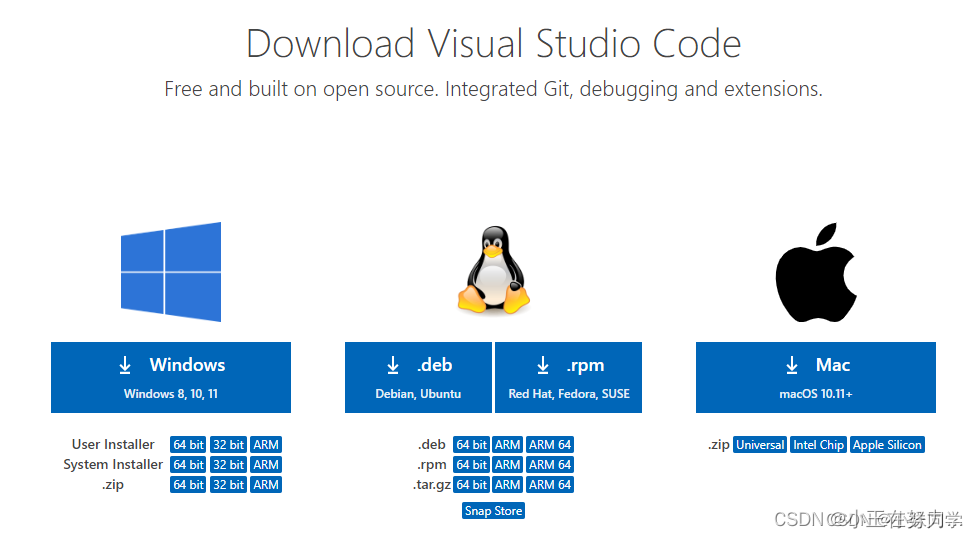

1、在官网下载安装包，官网网址：https://code.visualstudio.com/Download

下载自己系统对应的版本，我的系统是Win10，所以我选择了Windows的User Installer 64bit。

2、选择好版本之后，点击下图对应的链接就可以开始下载安装包啦~

但是，由于官网下载速度可能会很慢，所以我在这里提供了百度网盘的下载方式：https://pan.baidu.com/s/1h_YzVgZrDiVc7vzzLFxlEg?pwd=nlqb
提取码：nlqb

二、VsCode配置之verilog

1.更换Vivado自带文本编辑器

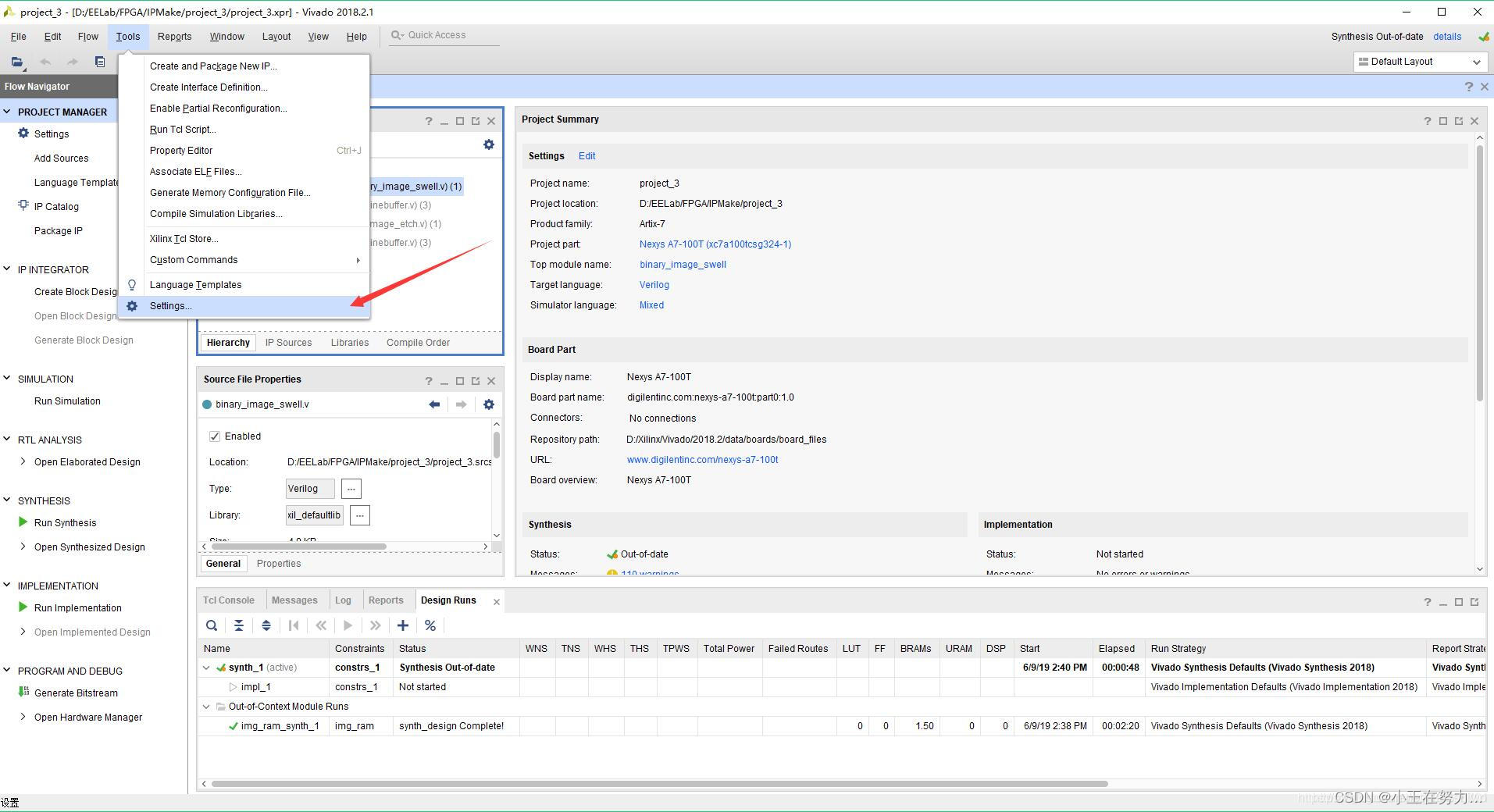

第一步 ：打开Vivado 再Tool菜单中 打开Settings

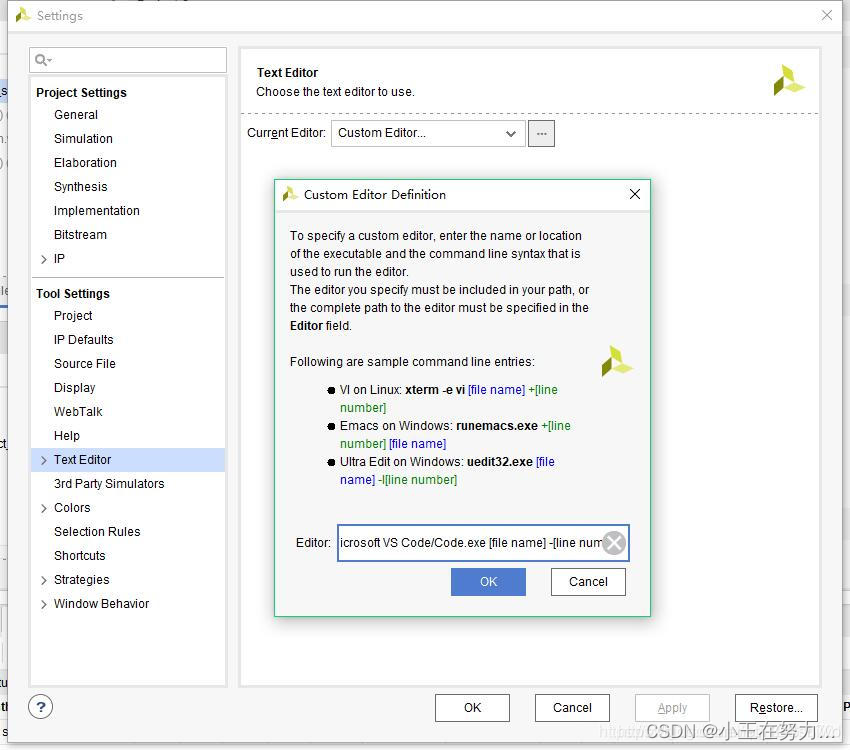

第二步： 在Settings里更换默认的文本编辑器

这里需要键入的表达式是： C:/Program Files/Microsoft VS Code/Code.exe -g [file name]:[line number] 前面是VsCode应用程序的绝对路径。
这样双击工程下面的.v文件，Vivado会自动使用VSCode打开文件。

---

【注】若用vivado打开vscode会卡死，则在进行编辑前，首先打开VScode，打开后再进行编辑不会卡顿，或者删除:[line number] 。

2、安装Verilog插件

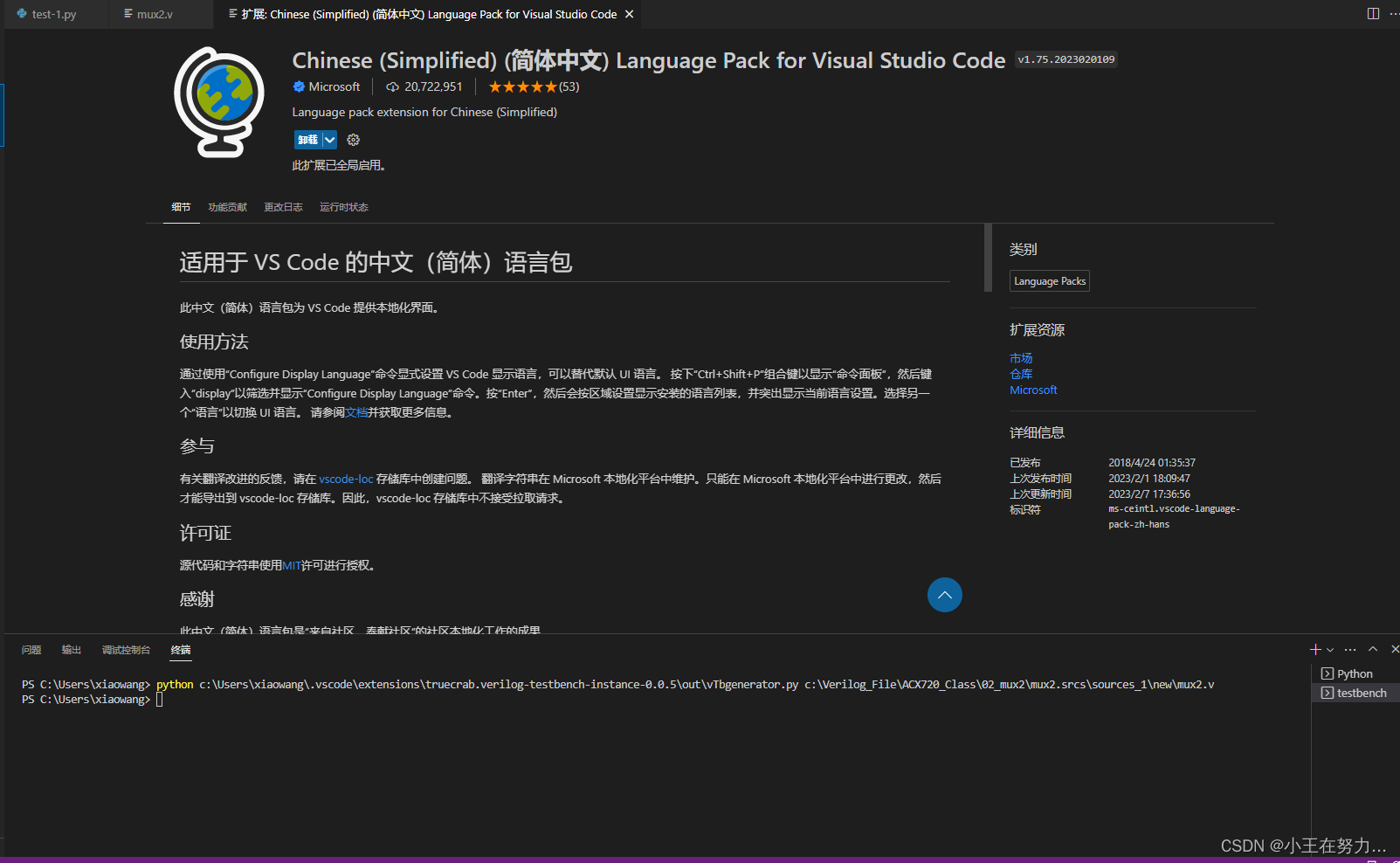

2.0 Chinese插件

顾名思义将VS Code转化为中文的语言包。

下载使用后可观察到界面变为中文。

2.1 Verilog HDL/SystemVerilog

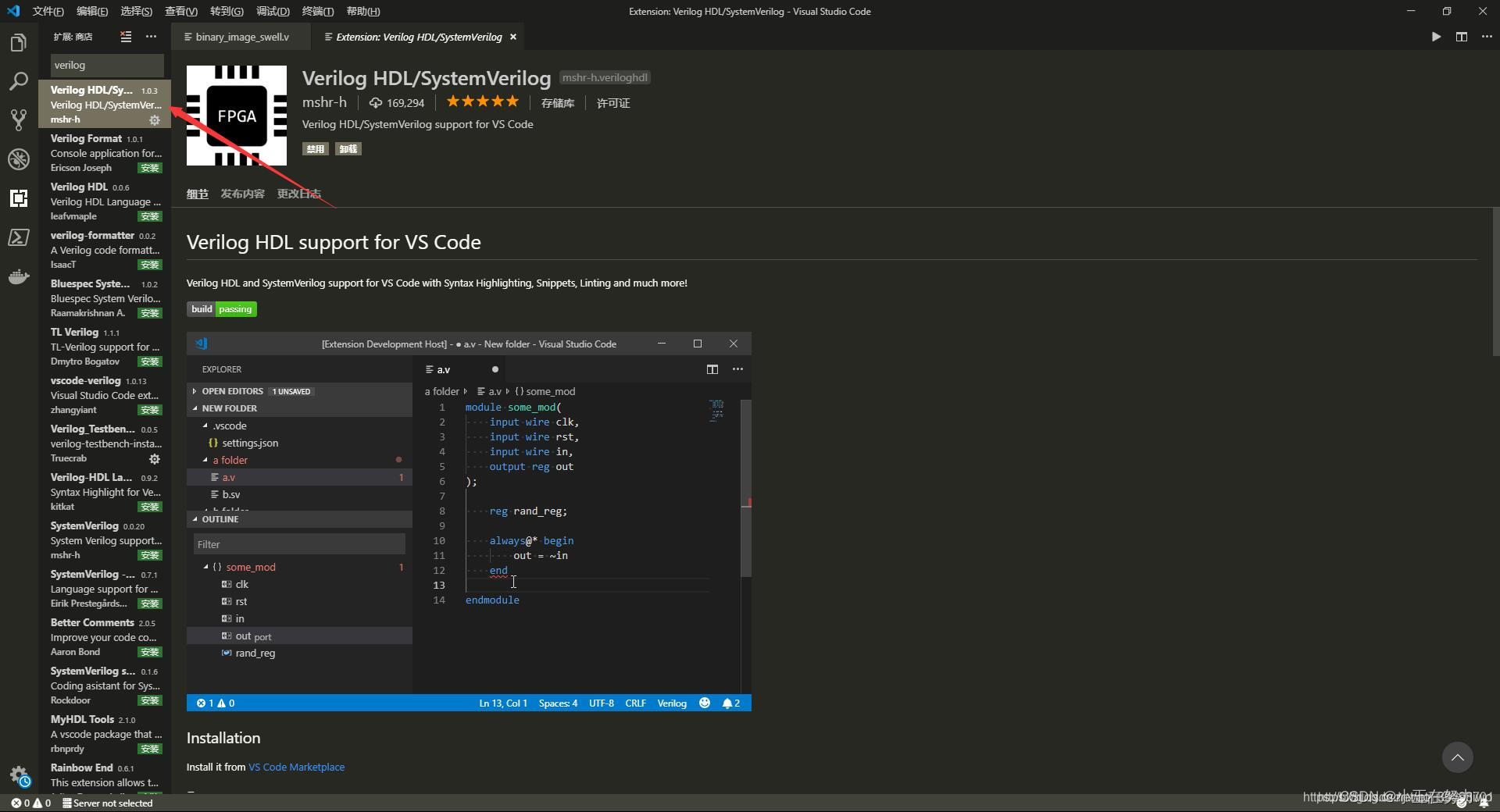

2.1.1 在VsCode扩展商店搜索verilog

选择Verilog HDL/SystemVerilog，他能帮你实现的功能：语法高亮，自动补齐，列出端口。

2.1.2 vivado使用xvlog进行纠错

vivado安装目录下的xvlog所在的目录放置在系统的环境变量，以便VsCode能够方便的调用他。具体的目录就是Vivado的bin文件夹。

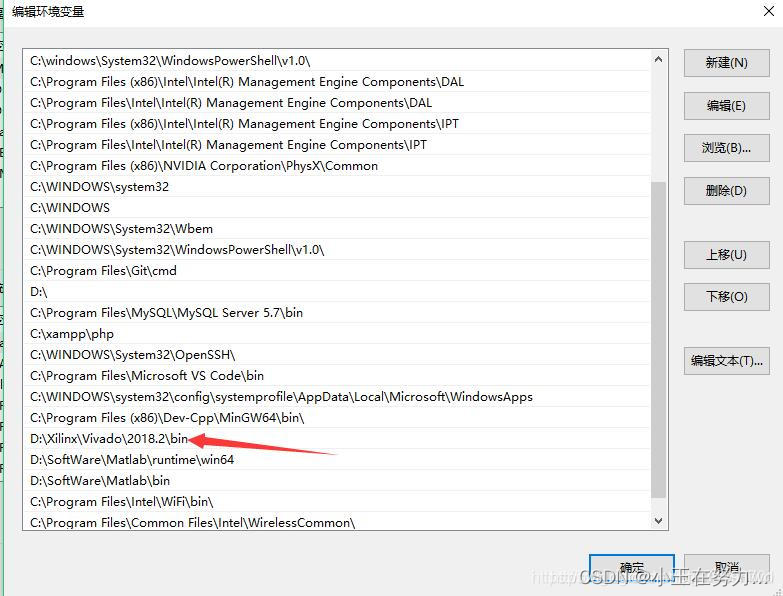

搜索环境变量->点击编辑环境变量->用户变量->Path 就会出现下图，不要在用户变量里添加，要在path里添加。

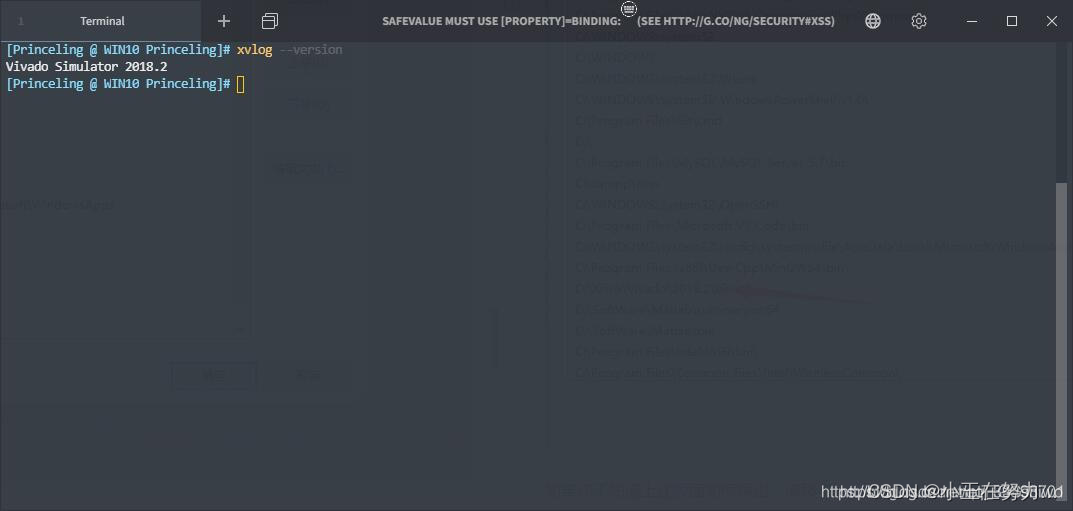

添加完成之后，在命令行输入xvlog -version检测是否生效

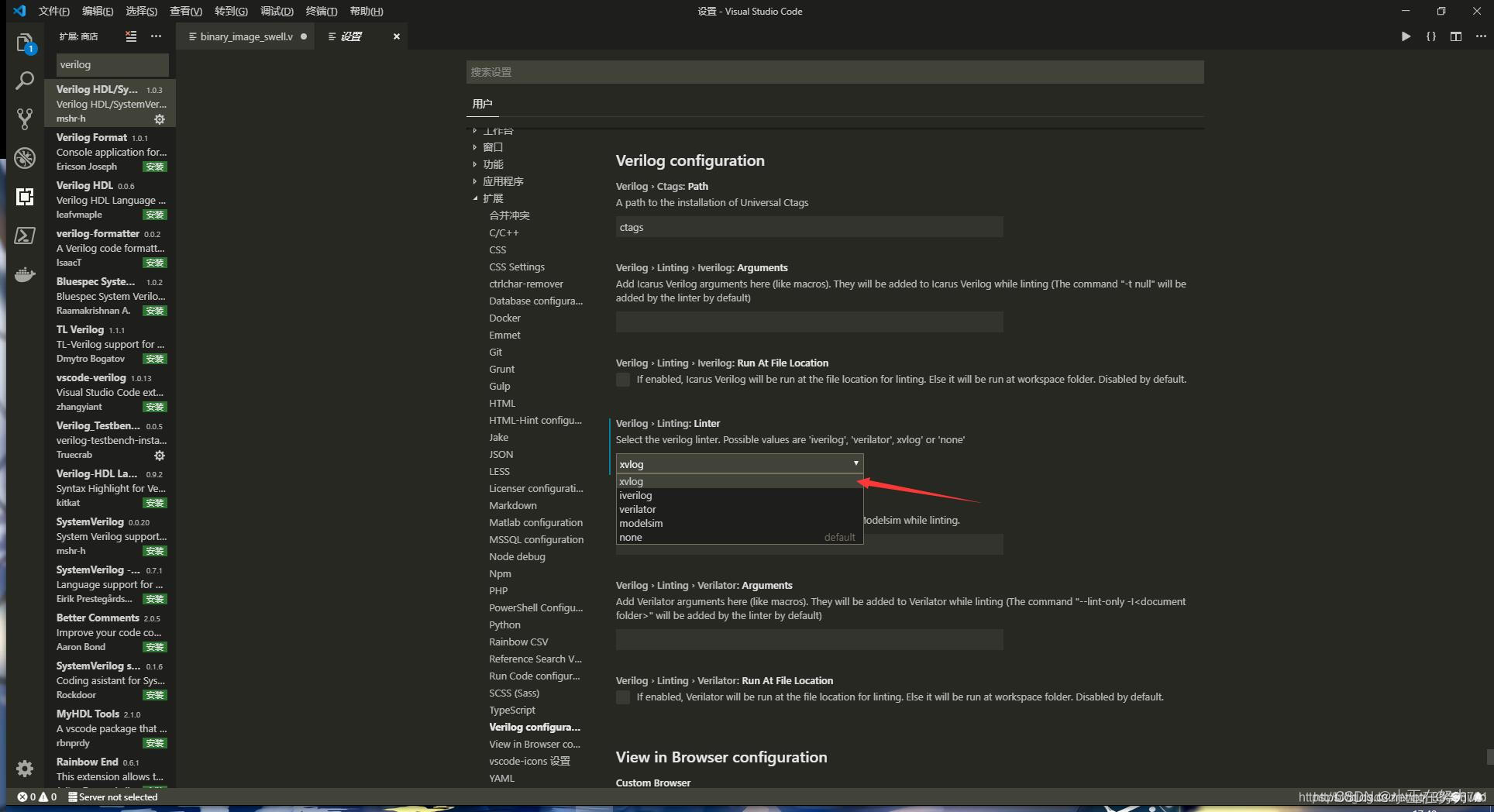

接下来我们在设置里，找到刚才安装的verilog扩展，将verilog的Linter更换成xvlog。

需要注意的是，编译器需要您手动保存，才会开启xvlog解析，也就是说观看最新错误之前，需要保存一下。

2.1.3 代码格式化

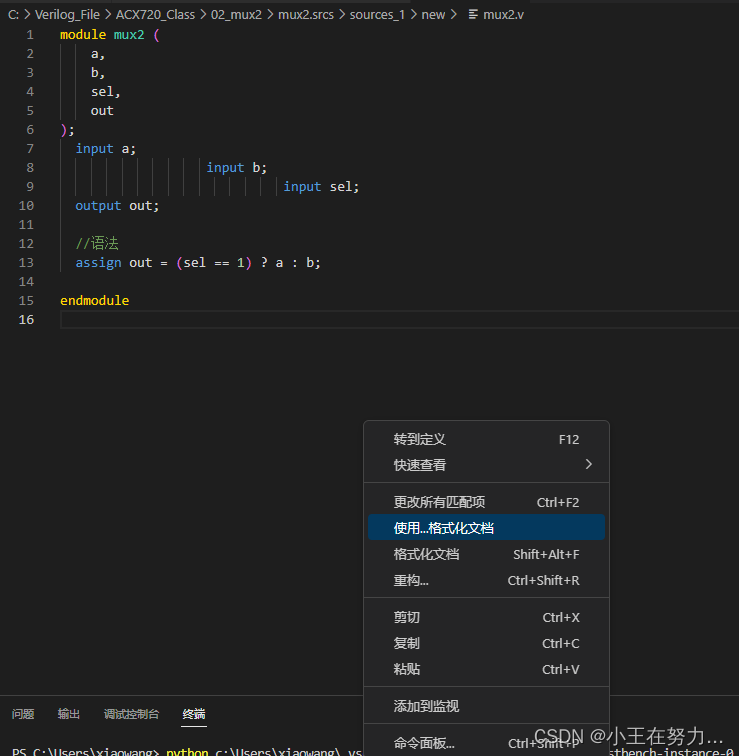

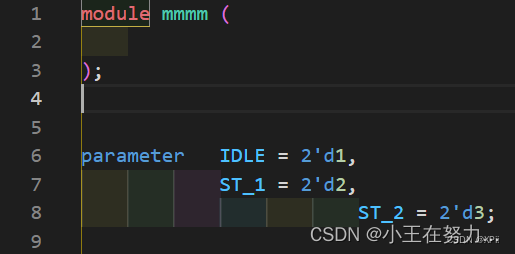

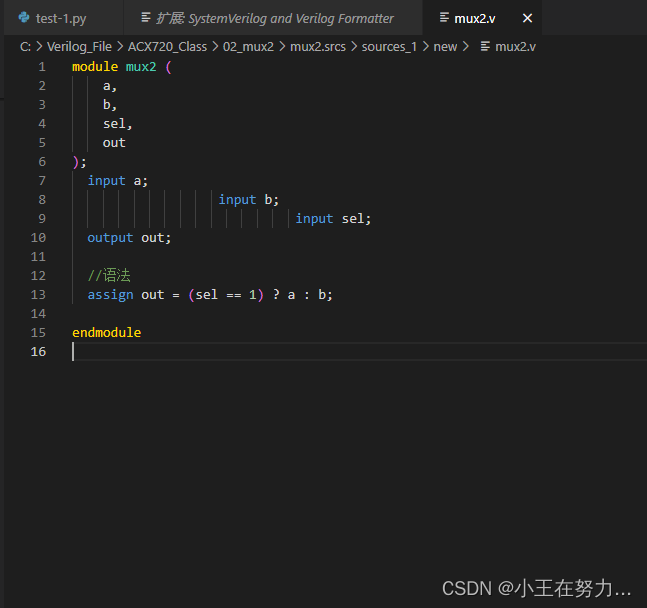

下图我将第8、9行代码故意不对齐，测试代码格式化功能。

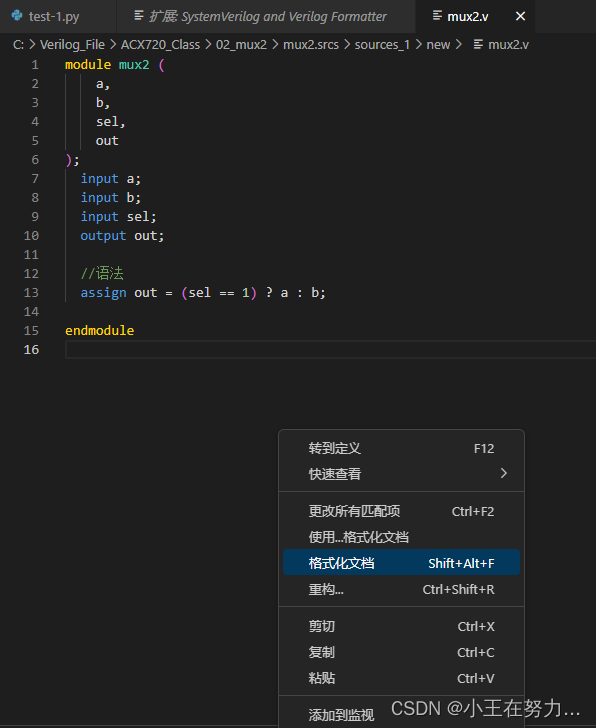

右键选择Format Document 第一次使用会弹出一个配置对话框，选Configure

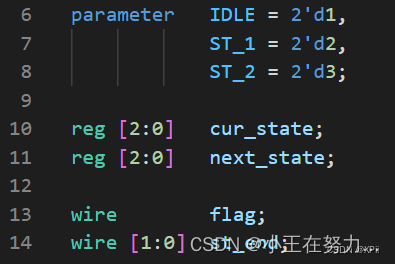

因为我装了好几个格式化插件，这里选第一个。你也可以选其他的插件，相关的格式化插件有很多，看自己习惯而定。点击格式化文档即可使文档对齐。

2.2 Verilog_Testbench

有时候在工程中要例化一个模块，这个模块有几十个输入几十个输出，如果没有一个好的脚本帮助你，不仅人为出错的可能比较大，例化的过程想必也是痛苦的。

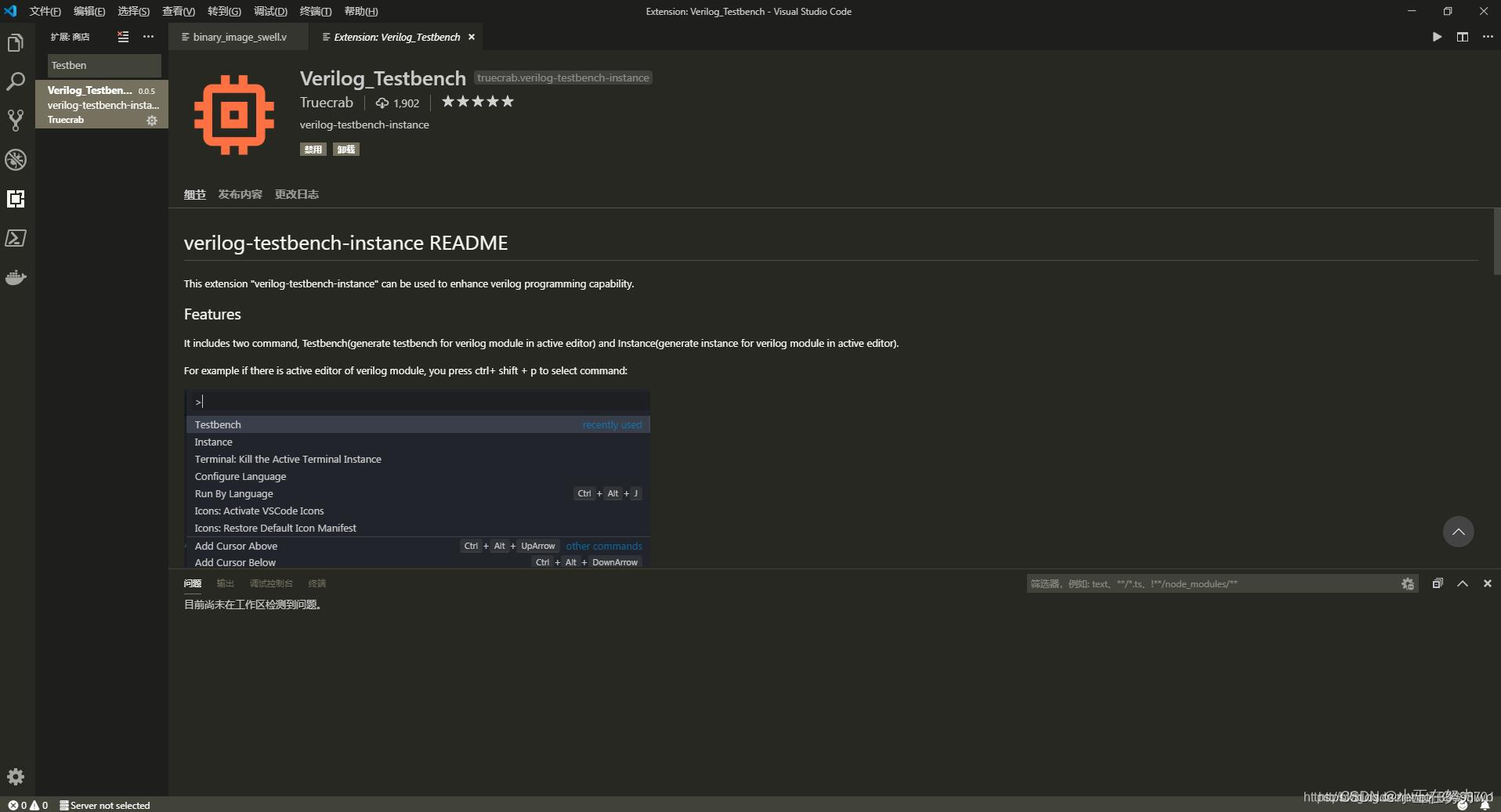

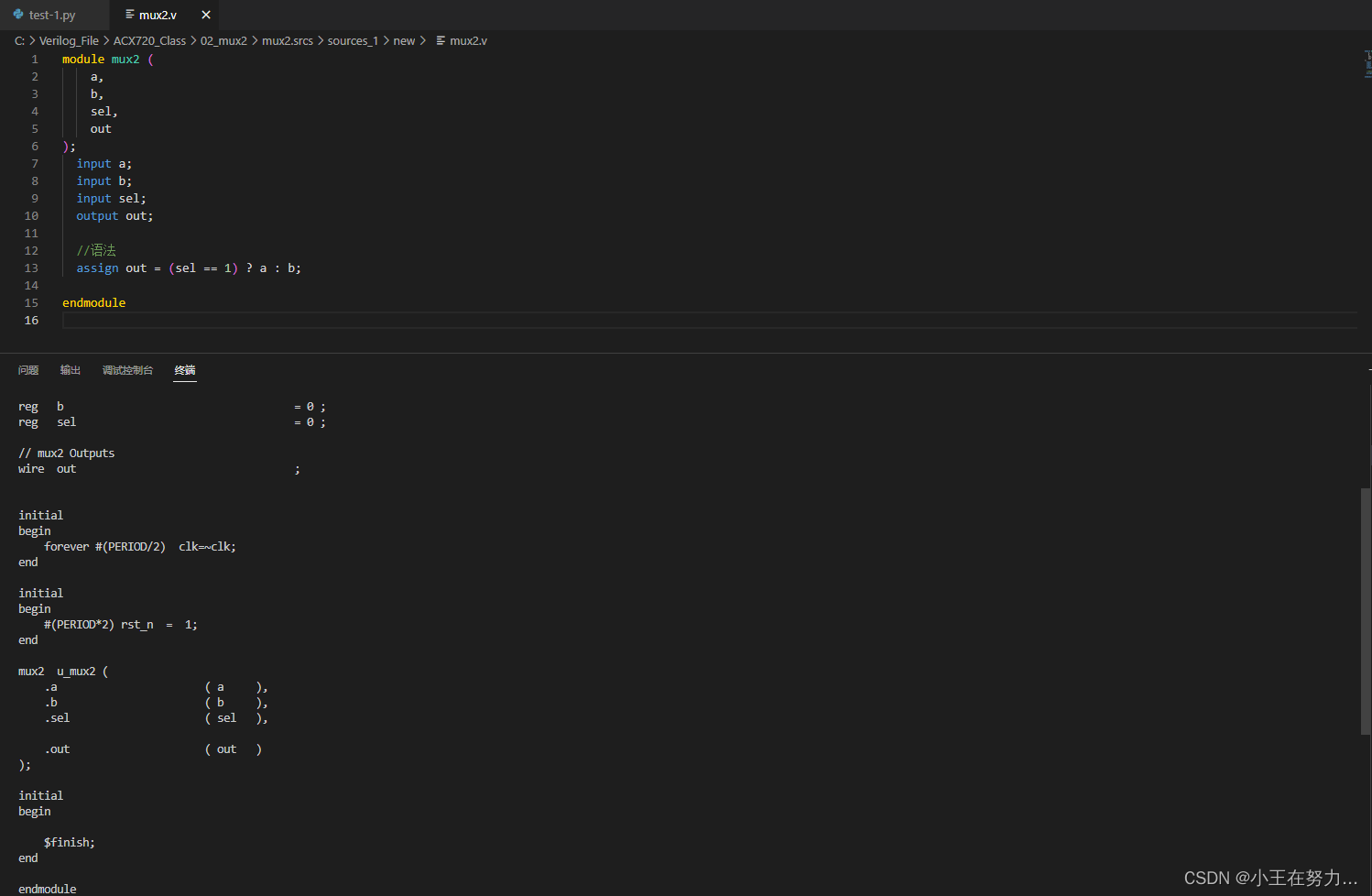

扩展商店搜索Verilog_TestBench,安装过后，任意编写一段verilog程序。按下ctrl+shift+p,选择testbench即可生成testbench对应的tb文本。

【注】解决vscode无法产生testbench的问题

问题描述：在vscode中安装Verilog_Testbench插件后，在控制台输入testbench命令后VS提示已产生testbench，但是在终端并没有看见。

问题解决：主要问题在于没有安装python环境。首先去python官网下载python安装包https://www.python.org/downloads/release/python-392/ 安装python时记得勾选上添加path路径到环境变量，如果忘记勾选还可以手动添加。

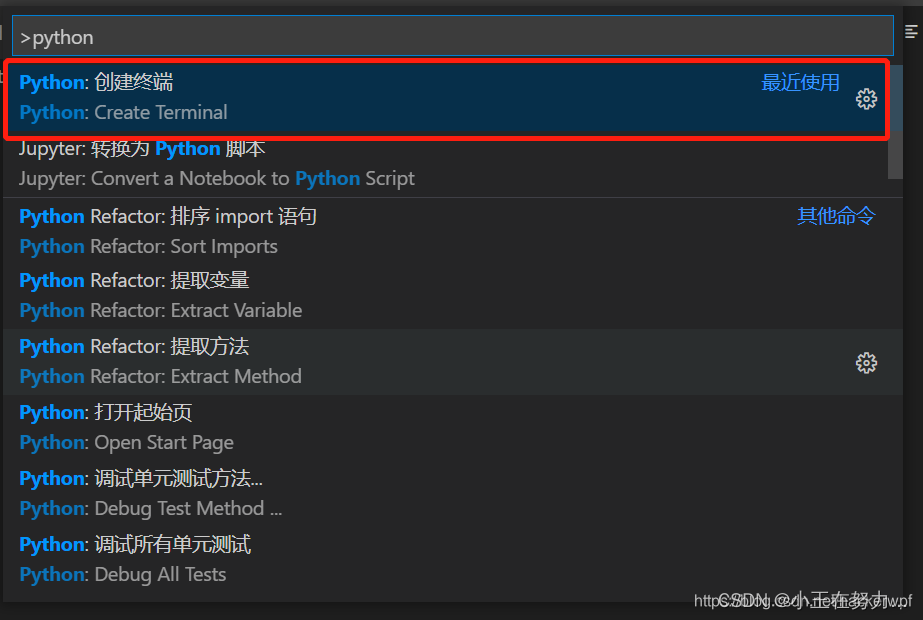

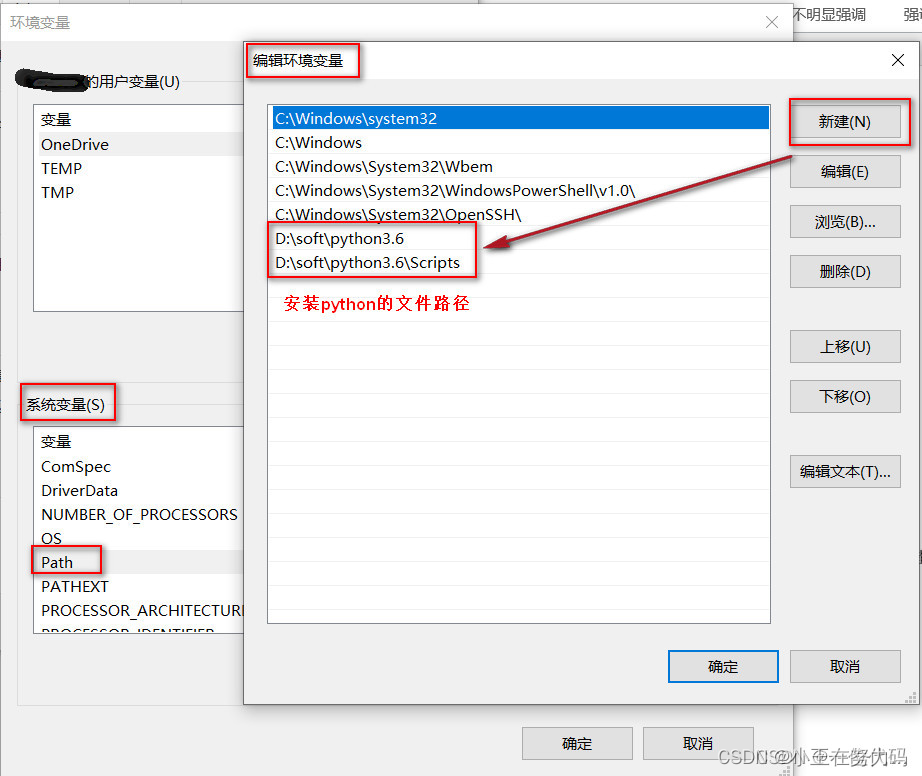

两个路径都要添加，添加到用户变量或系统变量都可以。安装完成后到vscode中按ctrl+shift+p打开调试控制台，输入python，选择创建终端。

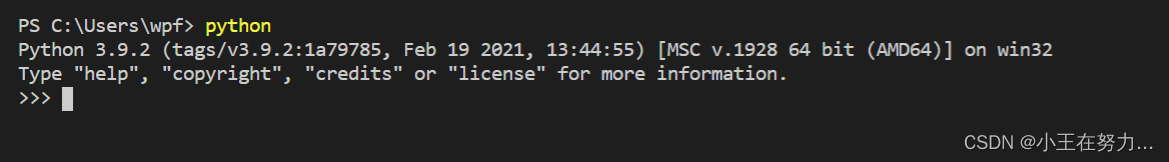

在终端中输入python验证是否安装成功。

【注】命令行输入Python跳转应用商店解决办法

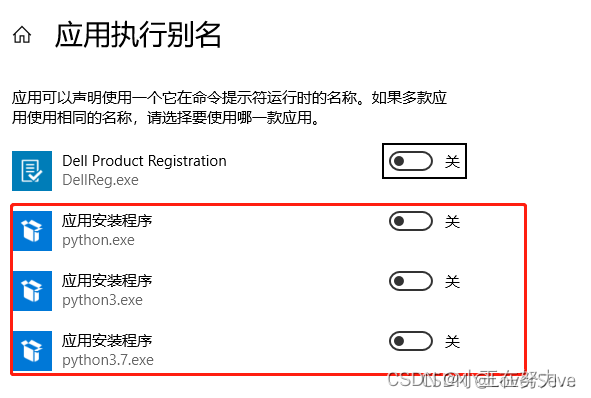

需要在电脑搜索框输入应用执行别名，将应用安装程序取消就可以了，取消之后就可以恢复正常了。

然后在终端中输入python验证是否安装成功。

输入exit()退出。
在调试控制台输入testbench查看是否能正确产生testbench。

【注】提示“No module named ‘chardet’”

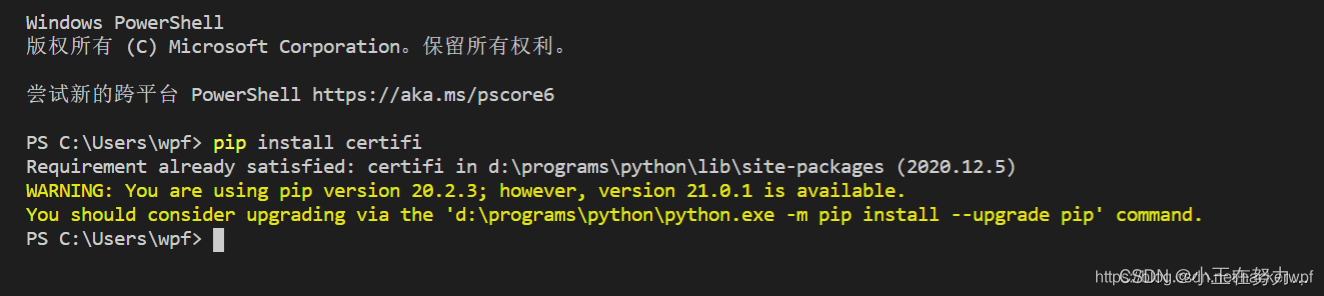

则需要继续安装python扩展包。在终端依次输入pip install certifi，pip install chardet，pip install idna，pip install urllib3安装扩展包。

安装完即可正确产生testbench。

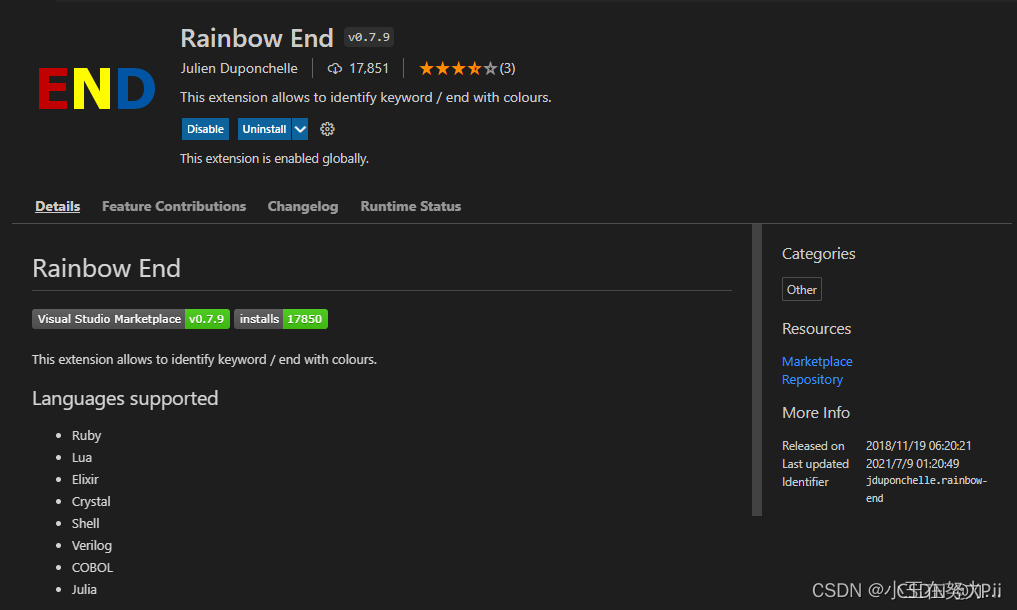

2.3 Rainbow End

安装扩展实现不同组begin…end变换颜色

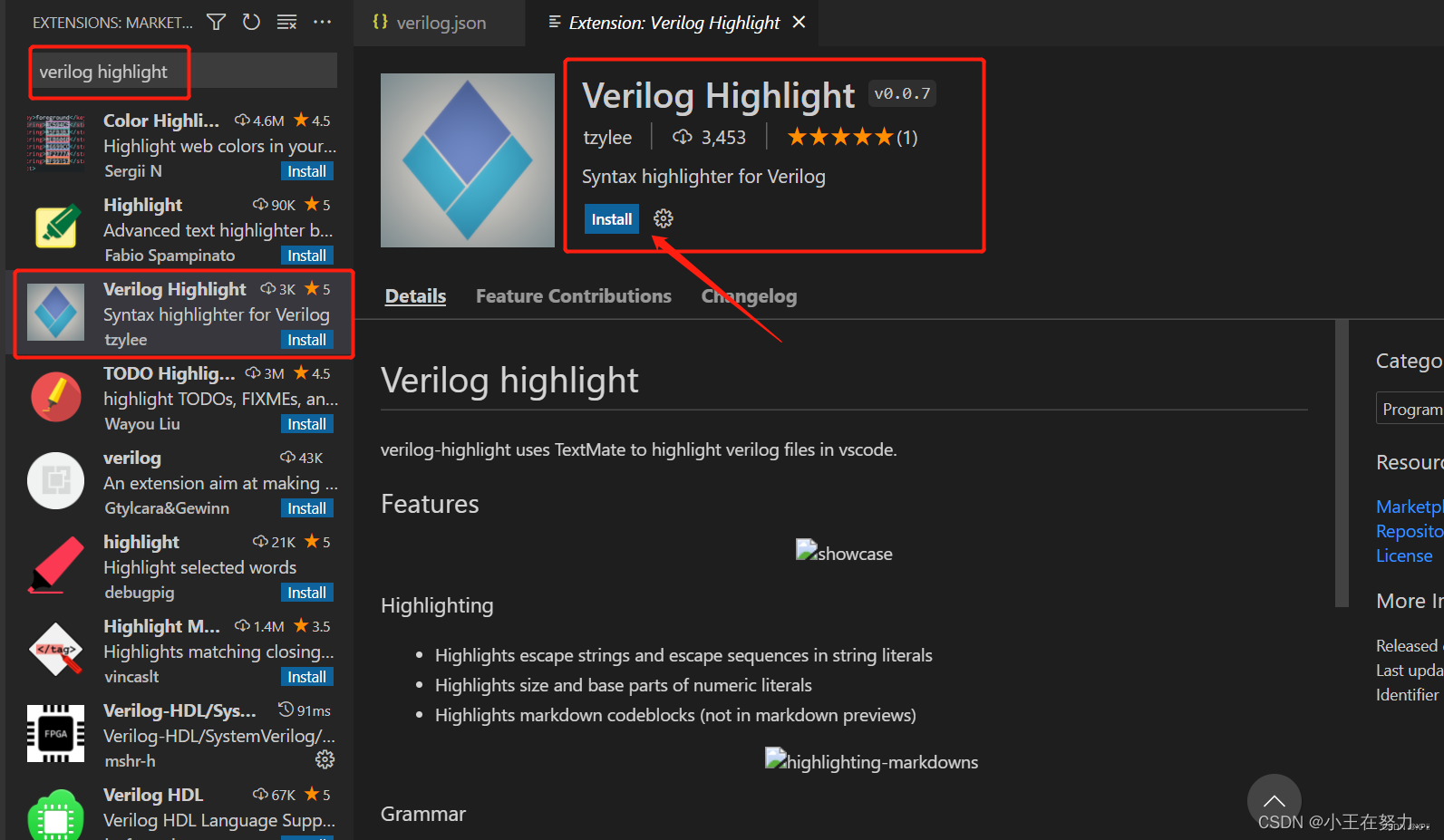

2.4 Verilog highlight

大写字符高亮显示

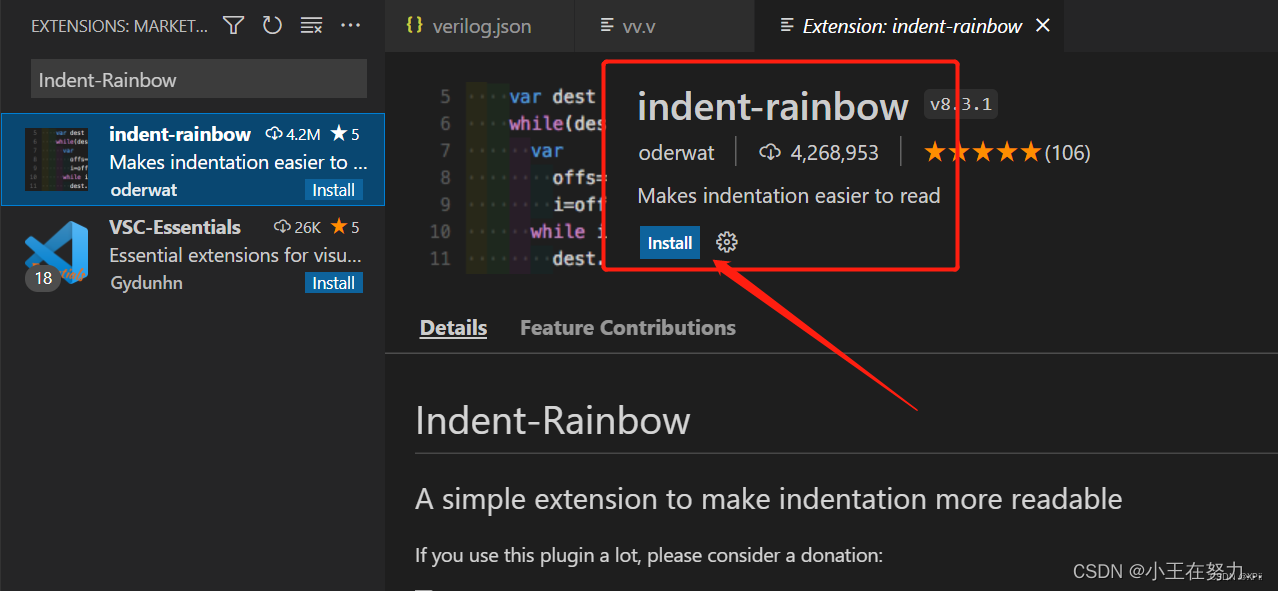

2.5 Indent-Rainbow

vscode中每个Tab距离显示不同的颜色

2.6 vscode中更改Verilog的自动补全功能

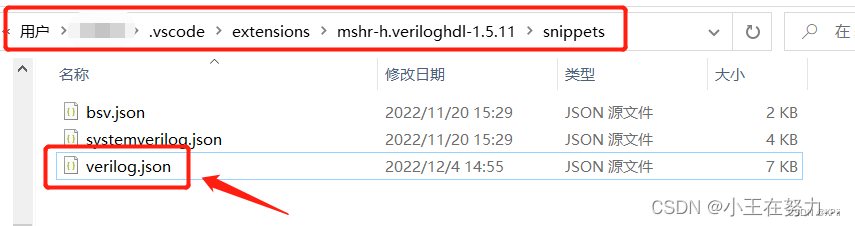

首先需要找到C盘中的verilog.json文件，路径通常为C:\Users\Admin.vscode\extensions\mshr-h.veriloghdl-1.5.11\snippets，不同的电脑用户名位置处不一样。

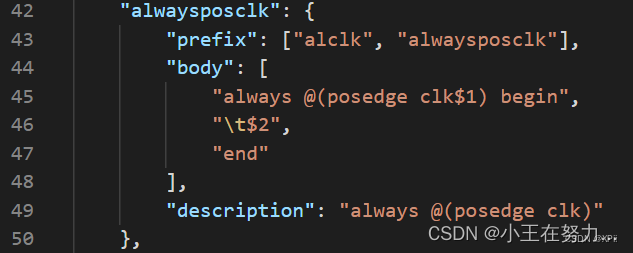

打开verilog.json文件，如下图所示，当输入prefix后面引号里的文字后，就能选择出body对应的代码片段，在body代码片段里，每行代码需要包含在双引号里，句末加逗号，\t等效tab键所占用的空格数。$1表示代码片段导出之后，鼠标会停留在posedge clk之后，如果输入字符，将替代后面的空格，输入完成后按tab键，跳转到$2处，之后再按下tab键，则继续跳转，不过该代码片段中只到了$2。其中$+数字在一个代码片段中可以多次出现，且数字相同的地方可以同时进行更改。

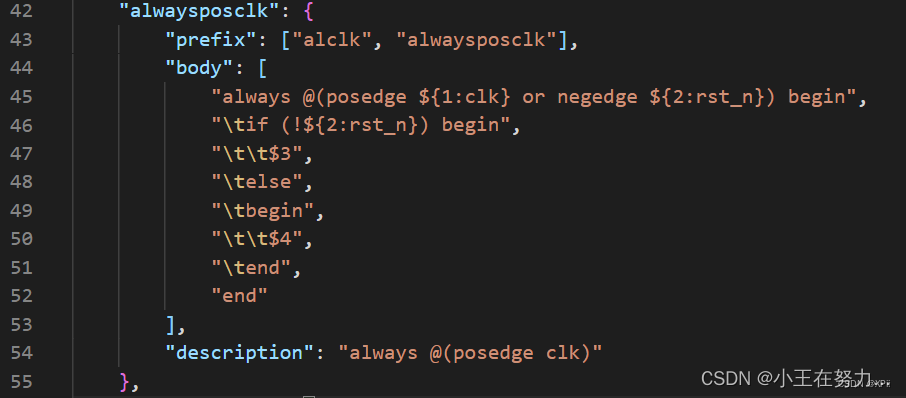

以下是修改后该片段的代码：

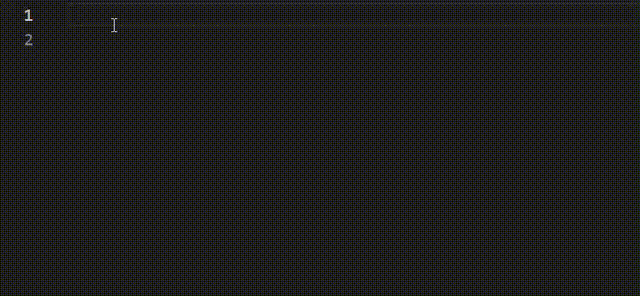

修改后的自动补全功能如下所示：

2.7 vscode中文乱码

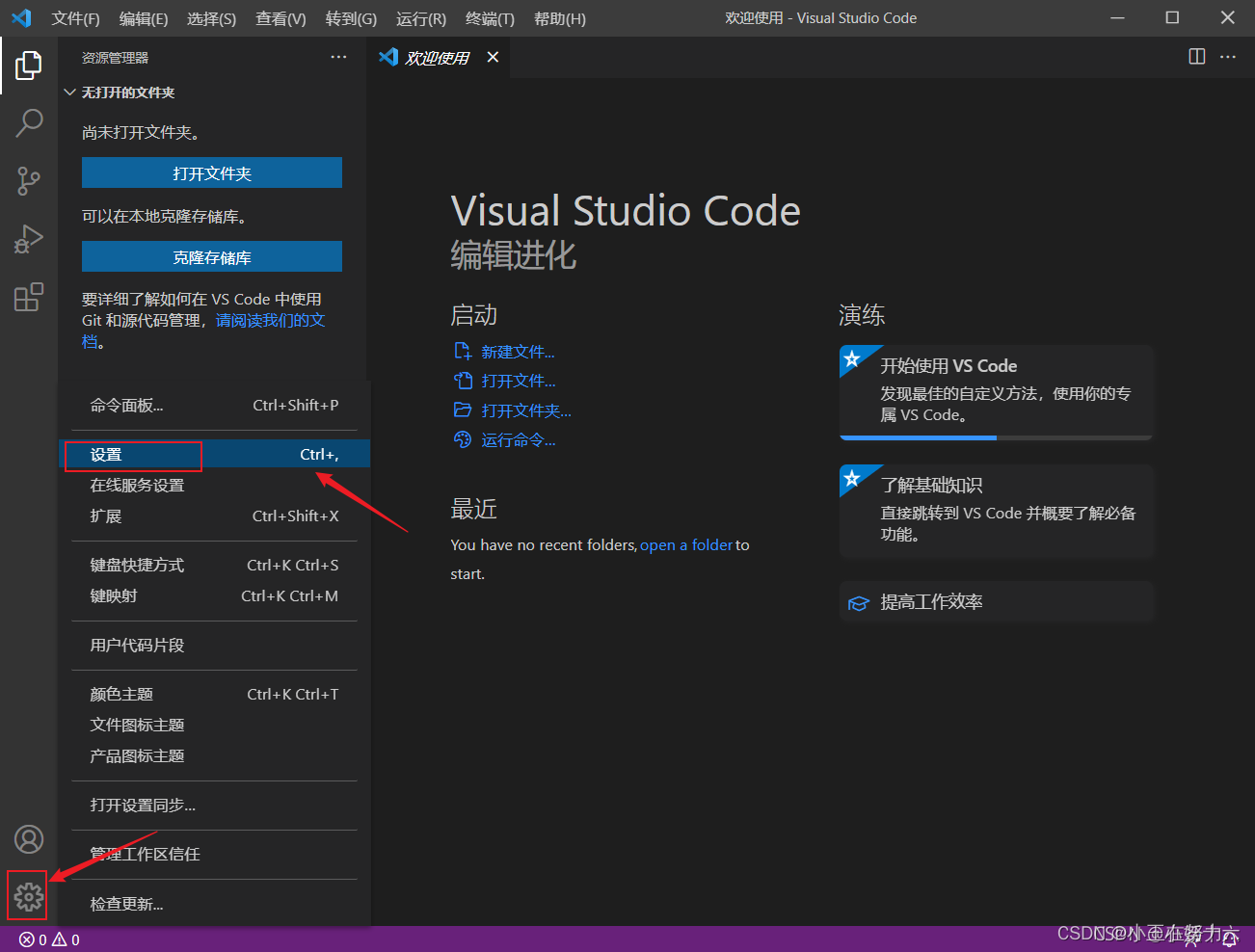

1.选择左下角的“设置”→“设置”

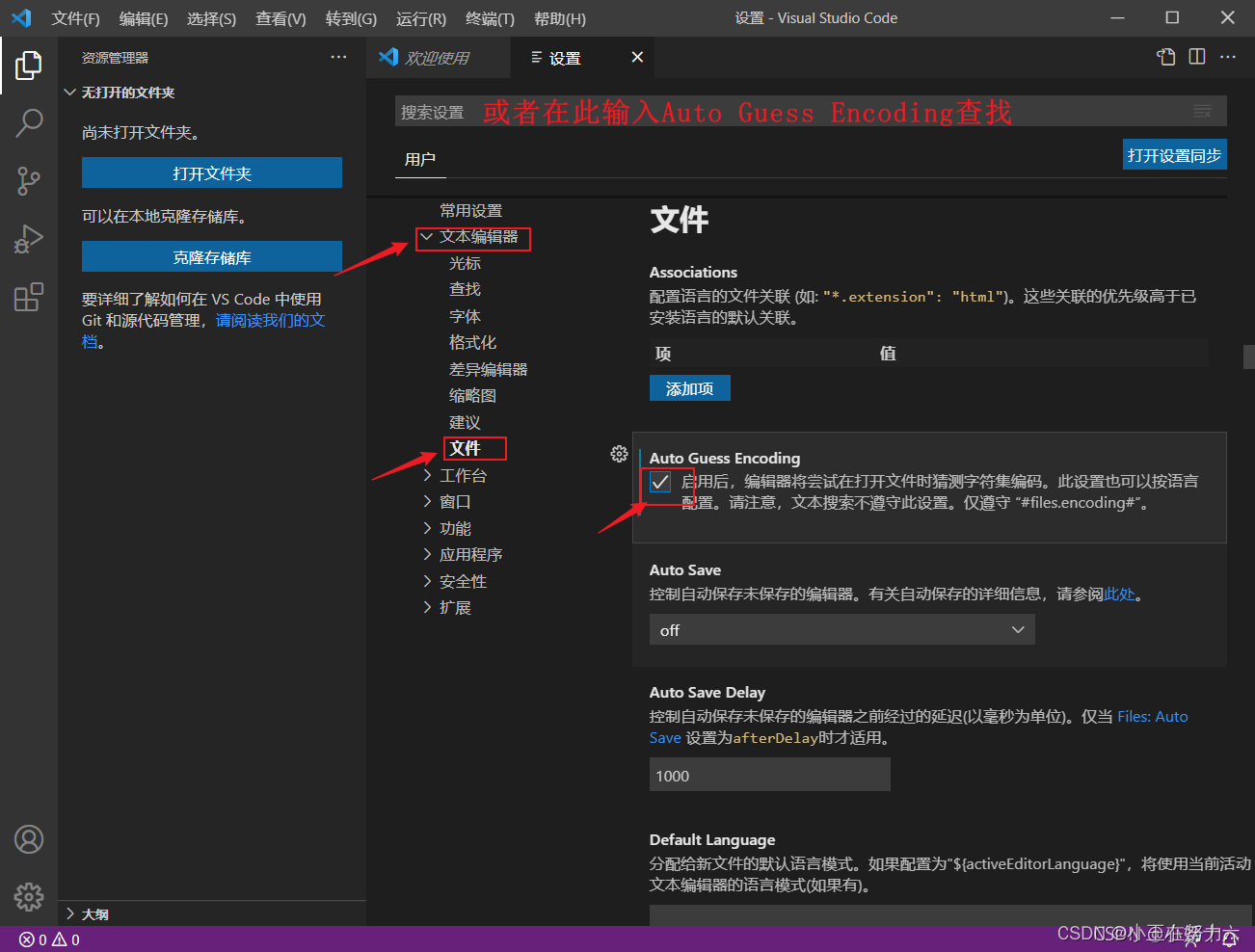

2.在“文本编辑器”下拉菜单找到“文件”，勾选“Auto Guess Encoding”（或者直接在搜索栏输入：Auto Guess Encoding，也能快速找到）→之后重启VSCode设置即可生效
