(即插即用模块-特征处理部分) 三十、(2024) BFAM & CBM & DFEM 特征聚合+特征提取+边界感知

御宇w

于 2025-03-09 10:00:00 发布

阅读量1.8k

点赞数 30

分类专栏：即插即用-特征处理文章标签：深度学习计算机视觉即插即用模块

本文链接：https://blog.csdn.net/wei582636312/article/details/146068197

版权

即插即用-特征处理专栏收录该内容

41 篇文章

订阅专栏

在这里插入图片描述

文章目录

1、Bitemporal Feature Aggregation Module
2、Change Boundary-Aware Module
3、Deep Feature Extraction Module
4、代码实现

paper：B2CNet: A Progressive Change Boundary-to-Center Refinement Network for Multitemporal Remote Sensing Images Change Detection

Code：https://github.com/bao11seven/B2CNet

1、Bitemporal Feature Aggregation Module

B2CNet 论文中提出的 双时相特征聚合模块（Bitemporal Feature Aggregation Module）、改变边界感知模块（Change Boundary-Aware Module）、深度特征提取模块（Deep Feature Extraction Module） 都是为了解决遥感图像变化检测中的关键问题，并提升检测精度。以下是每个模块的设计动机、原理和实现过程：

由于遥感图像变化检测需要综合考虑低级纹理信息和高级语义信息。而现有的方法往往只关注其中一种信息，导致检测结果不够完整。所以 BFAM 通过聚合来自不同感受野的低级纹理信息和高层次语义信息。使特征更加丰富。

对于输入特征，BFAM 的实现过程：

对输入的双时相特征进行通道拼接。
使用不同膨胀率的卷积操作提取多尺度特征。
使用 1x1 卷积进行通道降维。
使用 SimAM 注意力机制强化特征。
使用 SimAM 注意力机制分别提取不同时相特征的共性特征。
将共性特征与各自时相特征相乘，得到相似性特征。
将低级纹理特征、相似性特征和高级语义特征进行求和。
使用 SimAM 注意力机制进行特征聚合。

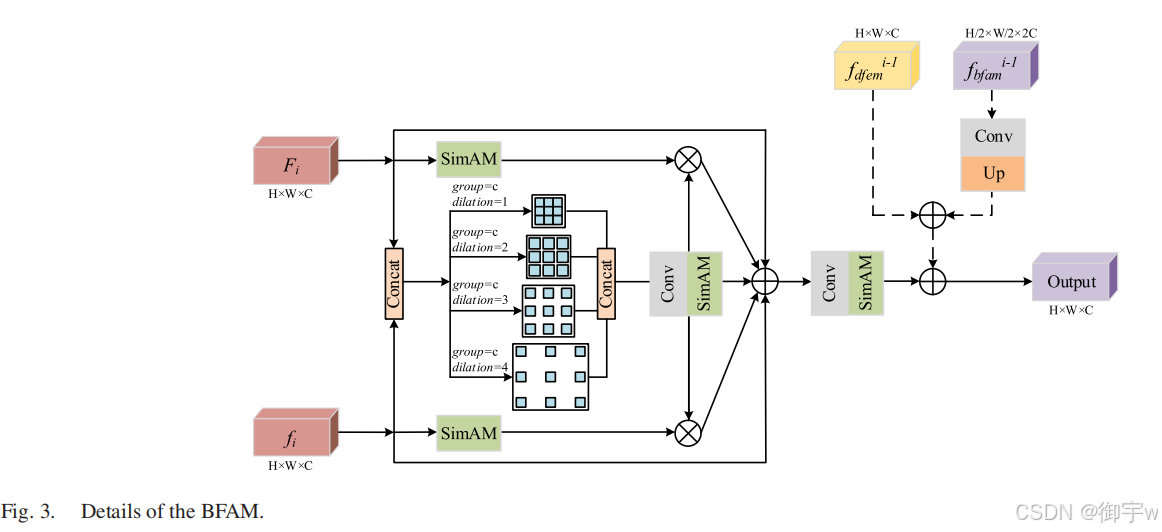

Bitemporal Feature Aggregation Module 结构图：
在这里插入图片描述

2、Change Boundary-Aware Module

在遥感图像变化检测中，边界信息对于准确识别变化区域至关重要。现有的方法往往忽略了边界信息与变化信息之间的关系，导致边界特征提取能力不足，影响检测精度。CBM 利用边界信息来辅助提取变化区域特征，其通过边缘增强操作，强化边界信息，使其在特征图中更加突出。此外，CBM 学习如何更好地利用边界信息来定位变化区域，并指导其他模块进行特征解耦。

对于输入特征，CBM 的实现过程：

使用 SimAM 注意力机制识别特征图中的显著区域。
通过池化、减法和卷积操作提取边缘特征。
使用 SimAM 注意力机制再次强化边缘特征。
对增强后的边缘特征进行特征差异操作，得到边缘增强的差异特征。
对 CBM 分支的预测结果进行监督学习，指导模型更好地定位变化区域。

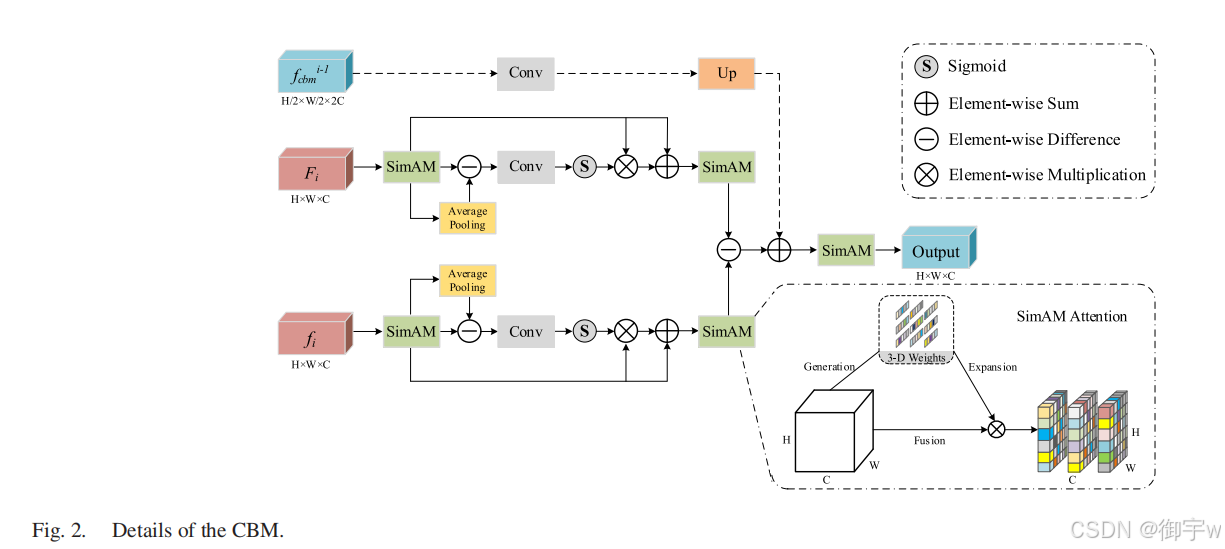

Change Boundary-Aware Module 结构图：
在这里插入图片描述

3、Deep Feature Extraction Module

遥感图像变化检测需要提取更深层次的语义特征，以更好地理解复杂场景。现有的方法往往由于特征解耦过程的信息损失，导致高级语义信息不足。DFEM 聚合 CBM 和 BFAM 的特征，进行深度特征提取。然后利用残差操作融合特征信息，并提取更深层次的高层次语义特征。

对于输入特征，DFEM 的实现过程：

对 CBM 和 BFAM 的特征进行拼接和求和。
使用 1x1 卷积进行通道降维。
使用残差拼接操作保留信息完整性。
使用 3x3 卷积提取深度特征。
将上一层的 CBM 输出特征与深度特征进行求和。
使用 SimAM 注意力机制进行特征聚合。

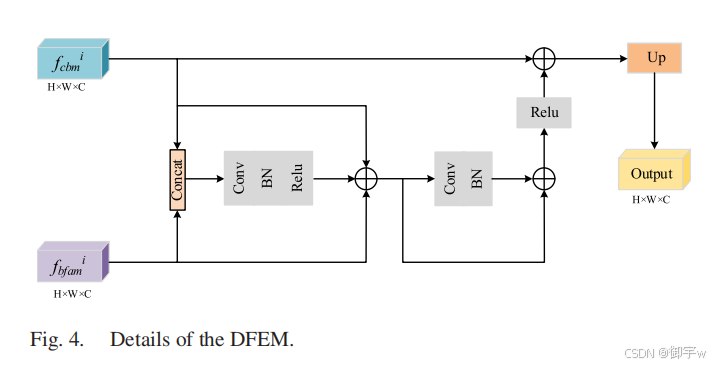

Deep Feature Extraction Module 结构图：
在这里插入图片描述

4、代码实现

import torch
import torch.nn as nn
from einops import rearrange


class simam_module(torch.nn.Module):
    def __init__(self, channels=None, e_lambda=1e-4):
        super(simam_module, self).__init__()

        self.activaton = nn.Sigmoid()
        self.e_lambda = e_lambda

    def __repr__(self):
        s = self.__class__.__name__ + '('
        s += ('lambda=%f)' % self.e_lambda)
        return s

    @staticmethod
    def get_module_name():
        return "simam"

    def forward(self, x):
        b, c, h, w = x.size()

        n = w * h - 1

        x_minus_mu_square = (x - x.mean(dim=[2, 3], keepdim=True)).pow(2)
        y = x_minus_mu_square / (4 * (x_minus_mu_square.sum(dim=[2, 3], keepdim=True) / n + self.e_lambda)) + 0.5

        return x * self.activaton(y)


class BFAM(nn.Module):
    def __init__(self, inp, out):
        super(BFAM, self).__init__()

        self.pre_siam = simam_module()
        self.lat_siam = simam_module()

        out_1 = int(inp / 2)

        self.conv_1 = nn.Conv2d(inp*2, out_1, padding=1, kernel_size=3, groups=out_1,
                                dilation=1)
        self.conv_2 = nn.Conv2d(inp*2, out_1, padding=2, kernel_size=3, groups=out_1,
                                dilation=2)
        self.conv_3 = nn.Conv2d(inp*2, out_1, padding=3, kernel_size=3, groups=out_1,
                                dilation=3)
        self.conv_4 = nn.Conv2d(inp*2, out_1, padding=4, kernel_size=3, groups=out_1,
                                dilation=4)

        self.fuse = nn.Sequential(
            nn.Conv2d(out_1 * 4, out_1*2, kernel_size=1, padding=0),
            nn.BatchNorm2d(out_1*2),
            nn.ReLU(inplace=True)
        )

        self.fuse_siam = simam_module()

        self.out = nn.Sequential(
            nn.Conv2d(out_1*2, out, kernel_size=3, padding=1),
            nn.BatchNorm2d(out),
            nn.ReLU(inplace=True)
        )

    def forward(self, inp1, inp2, last_feature=None):
        x = torch.cat([inp1, inp2], dim=1)
        c1 = self.conv_1(x)
        c2 = self.conv_2(x)
        c3 = self.conv_3(x)
        c4 = self.conv_4(x)
        cat = torch.cat([c1, c2, c3, c4], dim=1)
        fuse = self.fuse(cat)
        inp1_siam = self.pre_siam(inp1)
        inp2_siam = self.lat_siam(inp2)

        inp1_mul = torch.mul(inp1_siam, fuse)
        inp2_mul = torch.mul(inp2_siam, fuse)
        fuse = self.fuse_siam(fuse)
        if last_feature is None:
            out = self.out(fuse + inp1 + inp2 + inp2_mul + inp1_mul)
        else:
            out = self.out(fuse + inp2_mul + inp1_mul + last_feature + inp1 + inp2)
        out = self.fuse_siam(out)

        return out


class diff_moudel(nn.Module):
    def __init__(self, in_channel):
        super(diff_moudel, self).__init__()
        self.avg_pool = nn.AvgPool2d((3, 3), stride=1, padding=1)
        self.conv_1 = nn.Conv2d(in_channel, in_channel, kernel_size=1, stride=1, padding=0)
        self.bn1 = nn.BatchNorm2d(in_channel)
        self.sigmoid = nn.Sigmoid()
        self.simam = simam_module()

    def forward(self, x):
        x = self.simam(x)
        edge = x - self.avg_pool(x)  # Xi=X-Avgpool(X)
        weight = self.sigmoid(self.bn1(self.conv_1(edge)))
        # weight = self.conv_1(edge)
        out = weight * x + x
        out = self.simam(out)
        return out


class CBM(nn.Module):
    def __init__(self, in_channel):
        super(CBM, self).__init__()
        self.diff_1 = diff_moudel(in_channel)
        self.diff_2 = diff_moudel(in_channel)
        self.simam = simam_module()

    def forward(self, x1, x2):
        d1 = self.diff_1(x1)
        d2 = self.diff_2(x2)
        d = torch.abs(d1 - d2)
        d = self.simam(d)
        return d


class DFEM(nn.Module):
    def __init__(self, inc, outc):
        super(DFEM, self).__init__()

        self.Conv_1 = nn.Sequential(nn.Conv2d(inc*2, outc, kernel_size=1),
                                    nn.BatchNorm2d(outc),
                                    nn.ReLU(inplace=True)
                                    )

        self.Conv = nn.Sequential(nn.Conv2d(outc, outc, kernel_size=3, stride=1, padding=1),
                                  nn.BatchNorm2d(outc),
                                  nn.ReLU(inplace=True),
                                  )
        self.relu = nn.ReLU(inplace=True)
        self.Up = nn.Upsample(scale_factor=2, mode='bilinear', align_corners=True)

    def forward(self, diff, accom):
        cat = torch.cat([accom, diff], dim=1)
        cat = self.Conv_1(cat) + diff + accom
        c = self.Conv(cat) + cat
        c = self.relu(c) + diff
        c = self.Up(c)
        return c


if __name__ == '__main__':
    x = torch.randn(4, 64, 128, 128).cuda()
    y = torch.randn(4, 64, 128, 128).cuda()

    # model = BFAM(64,64).cuda()
    # out = model(x,y)

    # model = CBM(64).cuda()
    # out = model(x, y)

    model = DFEM(64,64).cuda()
    out = model(x, y)

    print(out.shape)
