TP-LINK摄像头局域网RTSP拉流

通过RTSP拉取摄像机监控画面的方法

本文所有内容均来自:https://security.tp-link.com.cn/service/detail_article_4432.html
学习过程中,为了方便查找,就将TP-LINK官网中的资料进行搬运,便于后期学习。
TP-LINK摄像机均支持标准RTSP协议,可以作为RTSP服务器对外提供视频流。可以在第三方的网站、平台系统、APP、客户端、视频播放软件或第三方的录像机上获取摄像机的视频流进行实时预览,下面介绍具体的操作方法。

RTSP协议的码流格式

TP-LINK全系列摄像机均支持通过RTSP协议来获取视频流,取流地址格式如下(双目IPC除外):

  1. 主码流为: rtsp://username:password@ip:port/stream1

  2. 子码流为: rtsp://username:password@ip:port/stream2
    其中
    (1) username:用户名,如admin;
    (2) password:密码,如123456;
    (3) ip:设备IP,如192.168.1.60;
    (4) port:RTSP端口,默认为554,若为默认可不填;
    (5) stream:码流类型,主码流为stream1,子码流为stream2

  3. 举个例子
    摄像机的IP地址为192.168.1.60,用户名是admin,密码是password,摄像机的RTSP端口为554。那么该摄像机:
    主码流的RTSP取流地址为:rtsp://admin:password@192.168.1.60:554/stream1
    子码流的RTSP取流地址为:rtsp://admin:password@192.168.1.60:554/stream2

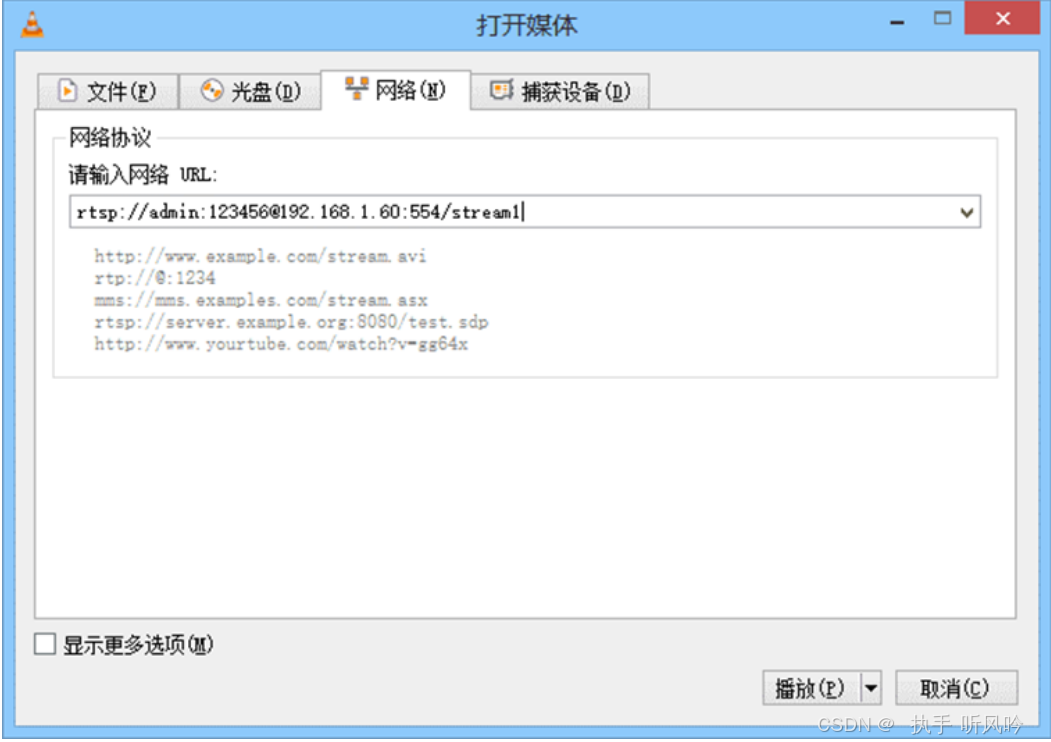

某电脑在和IPC同一网络中,可以访问到相机IP,(每个人的路由不同,IP不同,自己登录路由后台可查看摄像头的IP),电脑上安装VLC media player或者自己写一个Python脚本进行播放IPC的画面,需要打开VLC,选择打开网络串流,输入摄像机的RTSP取流地址:
TPLINK官网图片
上面的图片是TPLINK官网上截取的。
python脚本的话,直接使用opencv-python库就可以进行RTSP拉流操作,具体不详细展开,现在CSDN或者百度上已有现成的代码案例,不想自己搜素也可以使用AI进行编写。

双目IPC(如TL-IPC55T2、TL-IPC44AN双目变焦版等)

  1. 取流地址:
  • 通道1主码流:
    rtsp://username:password@ip:port/stream1&channel=1
  • 通道1子码流:
    rtsp://username:password@ip:port/stream2&channel=1
  • 通道2主码流:
    rtsp://username:password@ip:port/stream1&channel=2
  • 通道2子码流:
    rtsp://username:password@ip:port/stream2&channel=2
    其中
    (1) username:用户名,如admin;
    (2) password:密码,如123456;
    (3) ip:设备IP,如192.168.1.60;
    (4) port:RTSP端口,默认为554,若为默认可不填;
    (5) stream:码流类型,主码流为stream1,子码流为stream2。
    (6) channel:通道号,通道1为channel1,通道2为channel2。

搭配TP-LINK NVR具体操作流程

(1) 在“摄像头设置”待添加设备列表下方点击“手动添加”。
(2) 在手动添加页面输入IP地址,在“控制协议”里面选择“RTSP”,点击“管理RTSP”。
(3)在“资源路径”中分别输入路径,以双目IPC为例,镜头1主/子码流分别为:“stream1&channel=1和stream2&channel=1”,镜头2主/子码流分别为:“stream1&channel=2和stream2&channnel=2”,端口默认554。
(4) 勾选“启用子码流”,点击“保存”。
(5)在手动添加页面,输入设备密码(若无密码,则不需要输入),点击“添加”。## 如何改变文本的样式

https://security.tp-link.com.cn/service/detail_article_4432.html#:~:text=%E4%B8%BB%E7%A0%81%E6%B5%81%E4%B8%BA%EF%BC%9Artsp%3A%2F%2Fusername%3Apassword%40ip%3Aport%2Fstream1%20%E5%AD%90%E7%A0%81%E6%B5%81%E4%B8%BA%EF%BC%9Artsp%3A%2F%2Fusername%3Apassword%40ip%3Aport%2Fstream2%20%E5%85%B6%E4%B8%AD%EF%BC%9A,%285%29%20stream%EF%BC%9A%E7%A0%81%E6%B5%81%E7%B1%BB%E5%9E%8B%EF%BC%8C%E4%B8%BB%E7%A0%81%E6%B5%81%E4%B8%BAstream1%EF%BC%8C%E5%AD%90%E7%A0%81%E6%B5%81%E4%B8%BAstream2%E3%80%82%20%E4%B8%BE%E4%BE%8B%E8%AF%B4%E6%98%8E%EF%BC%9A%20%E6%91%84%E5%83%8F%E6%9C%BA%E7%9A%84IP%E5%9C%B0%E5%9D%80%E4%B8%BA192.168.1.60%EF%BC%8C%E7%94%A8%E6%88%B7%E5%90%8D%E6%98%AFadmin%EF%BC%8C%E5%AF%86%E7%A0%81%E6%98%AF123456%EF%BC%8C%E6%91%84%E5%83%8F%E6%9C%BA%E7%9A%84RTSP%E7%AB%AF%E5%8F%A3%E4%B8%BA554%E3%80%82

注意事项

注意:通过RTSP可以取视频流,但不支持控制云台等功能。

内容来源

[1]:
链接: TP-link官方文档
