开发板环境:vivado2017.4
开发板:Zedboard 芯片型号:xc7z020clg484-1
这篇主要记录一下zedboard开发板的模式设置
从上面这个图可以看出,开发板有三种模式JTAG,QSPI,SD卡,从图可以看出三种模式基本取决于MIO4和MIO5这两个管脚的设置

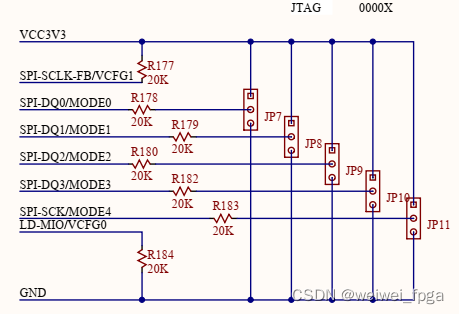

开发板跳线帽原理图

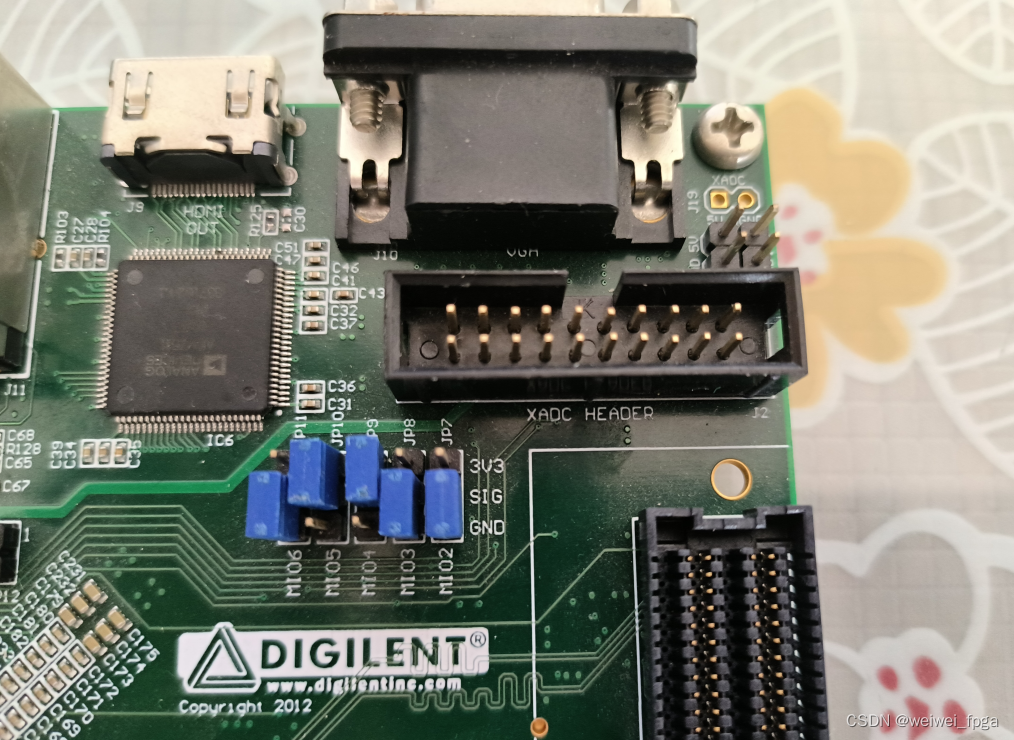

JTAG启动模式
QSPI启动模式
SD卡启动模式
以上是zedboard开发板的三种启动方式的设置
