公路多孔箱涵设计_前辈总结4大类型涵洞设计经验

我们在普通、简单的涵洞设计中，会出现很多错误或者是瑕疵，或多或少总会出现一些问题。主要是不能考虑到多方面的影响因素，并没有理解涵洞真正的设计意图。只要在设计过程中善于总结，不要总在相同的地方犯同样的错误，相信我们的设计能力和效率会更高。来看看大院总结的涵洞设计报告，对设计师非常有帮助。

目前涵洞设计、施工中的主要问题

1 功能性病害

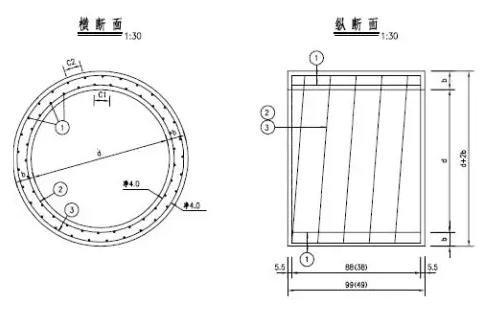

高速公路圆管涵孔径取消1.0和1.25m,采用1.5和1.8m。

原因：涵底设计高程与实际不符，洞口后期沉降较大，洞口平面与河道衔接不顺，堵塞物清理不及时，涵底纵坡偏小；

措施建议：涵洞位置及数量应整体考虑、合理布设，尽量减少后期沉降，养护部门及时对洞口、洞内的堵塞物及锥坡长草进行清理；高速公路建议选择孔径不小于1.5m的圆管涵，方便清淤。

原因：涵内排水系统不畅或未设置；涵洞净空不足，超高车辆违规通行；管理不善，涵洞遭废弃；

措施建议：应根据衔接道路实际情况，合理设置纵坡，尽量避免洞身位于凹曲线底部，洞内设置排水设施并保持排水顺畅，养护部门及时疏浚；设置明显的限高标志，必要时设限高门架。

2 技术性病害

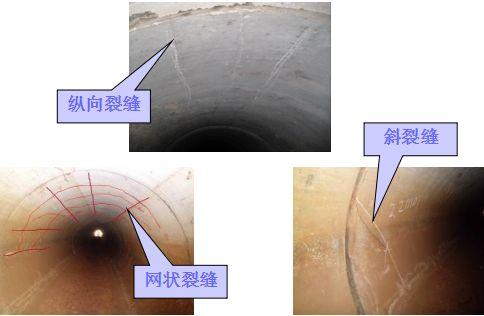

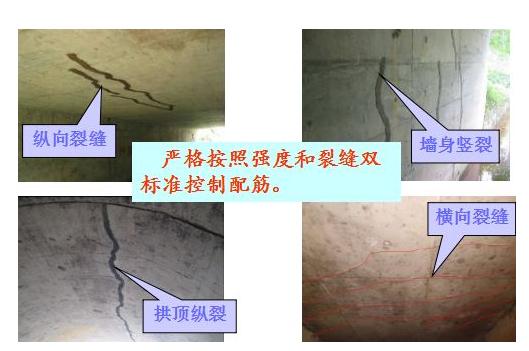

各类裂缝

原因：温度影响和混凝土收缩引起表面短细裂缝；结构厚度偏小、配筋不够、超载和不均匀沉降等原因引起结构性裂缝；施工措施不当导致施工裂缝；

措施：采用更合理的结构尺寸和配筋率(适当考虑超载影响)，加强防裂钢筋网的设置；严格施工措施，保证施工质量；

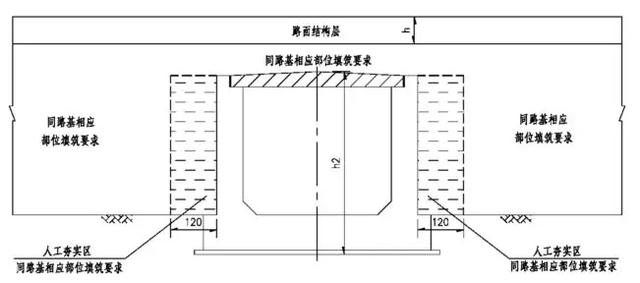

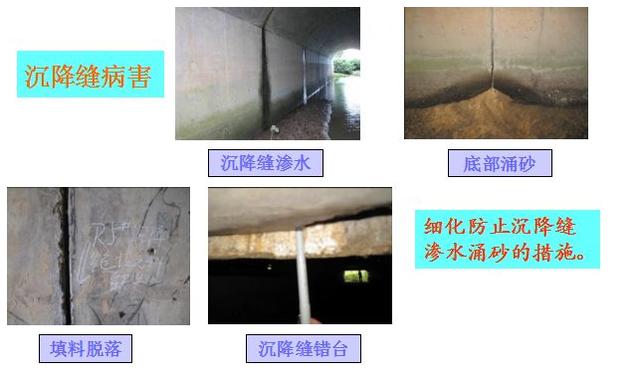

原因：不均匀沉降引起错台现象；填缝料填塞不密实、老化脱落致使沉降缝渗水，水流将台背回填砂带出，产生涌砂现象，造成台背淘空。

措施建议：填缝料宜采用热沥青浸泡麻絮，不宜采用乳化沥青浸泡；盖板涵的预制盖板顶面加铺油毛毡层；盖板涵、箱涵台后回填砂改为非黏性土。

3 其他病害主要解决混凝土剥落的问题；在八字墙边缘外加铺2m长的铺砌，解决洞口铺砌冲刷的问题。诸如软基段涵洞两侧出现明显的跳车现象；通道口积水现象，洞口的横向排水沟及其盖板破损较严重等。

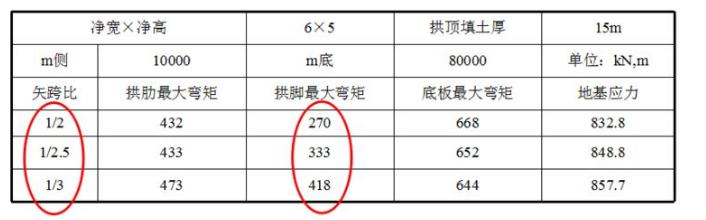

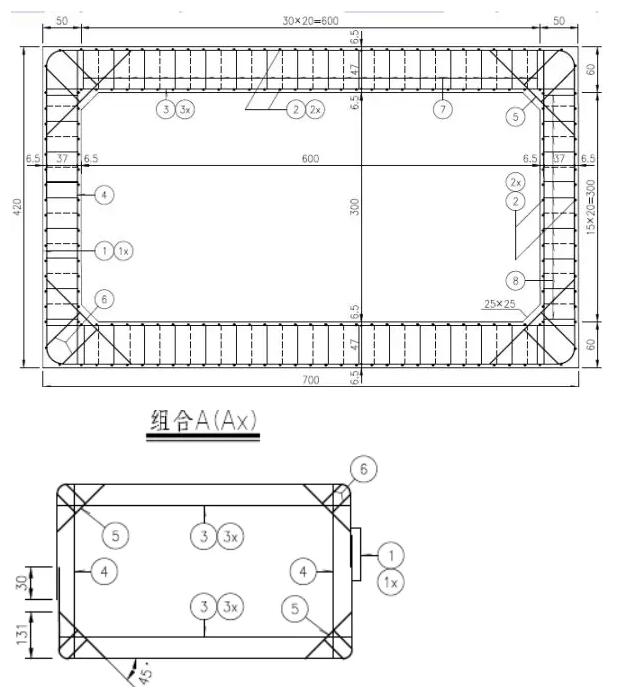

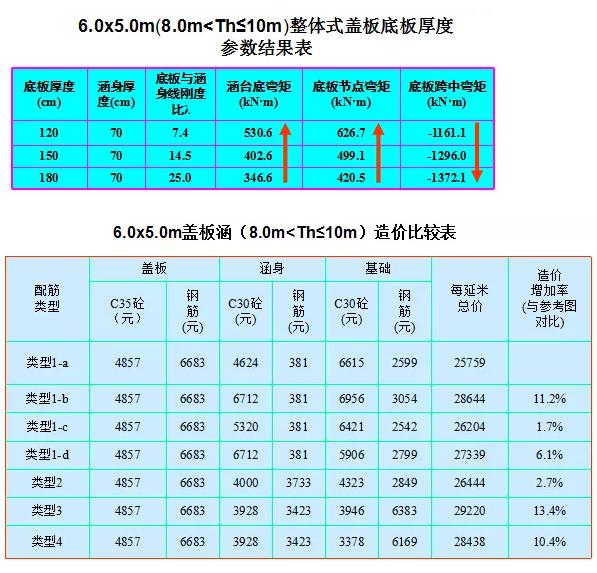

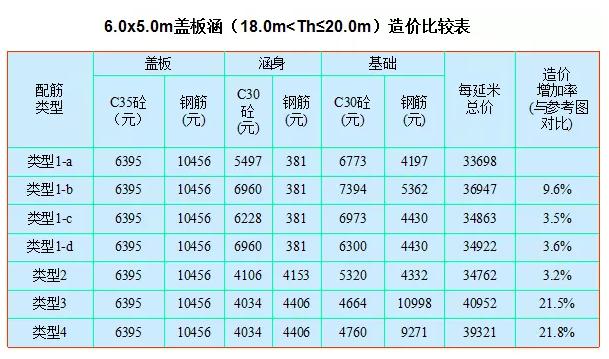

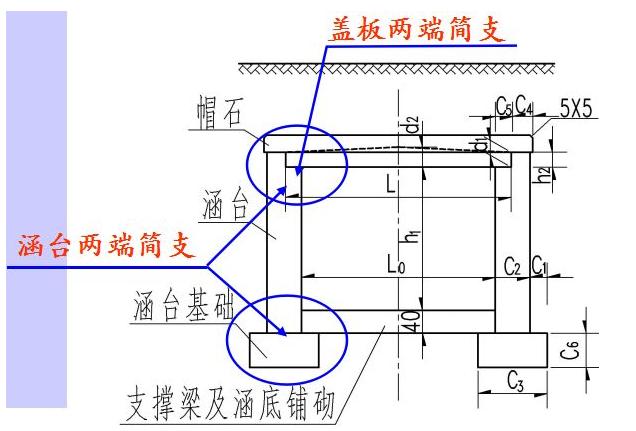

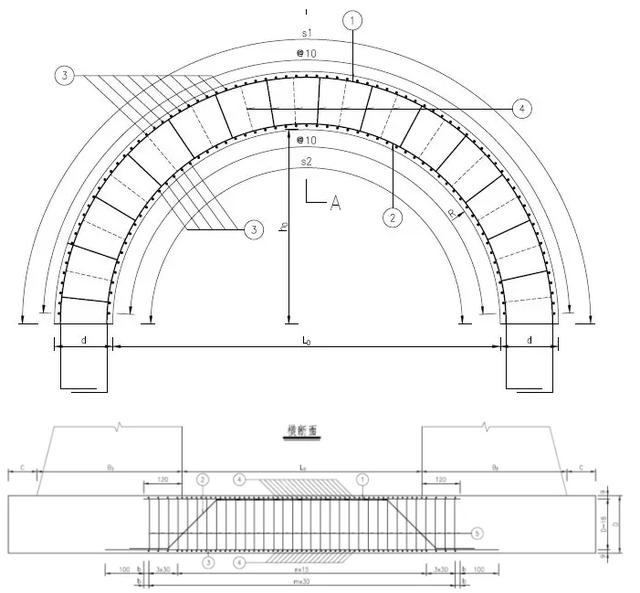

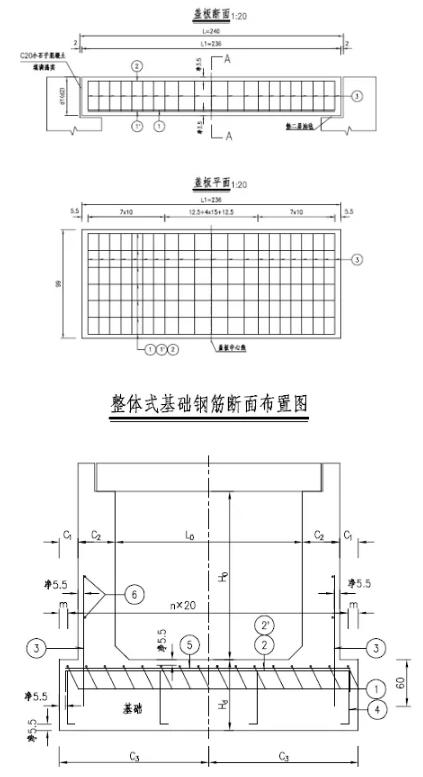

涵洞结构计算

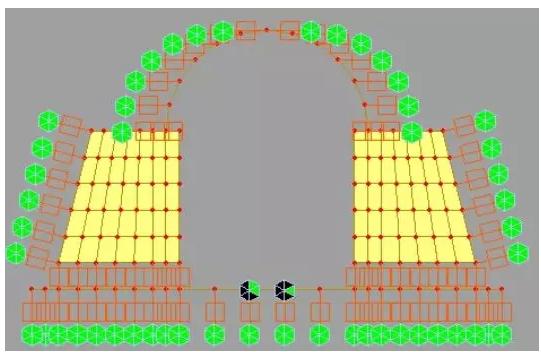

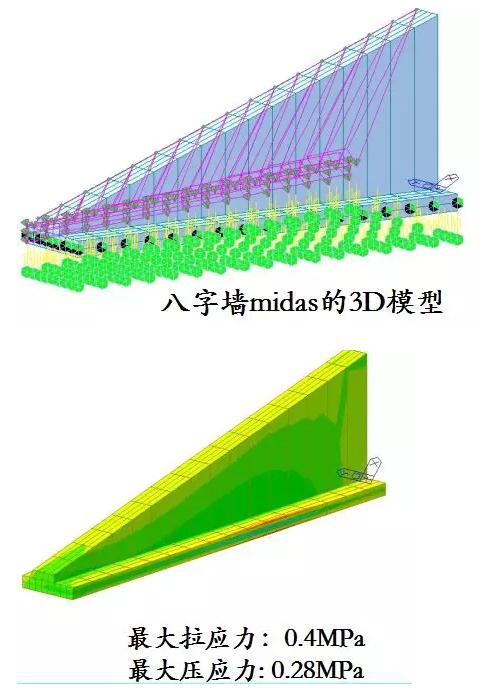

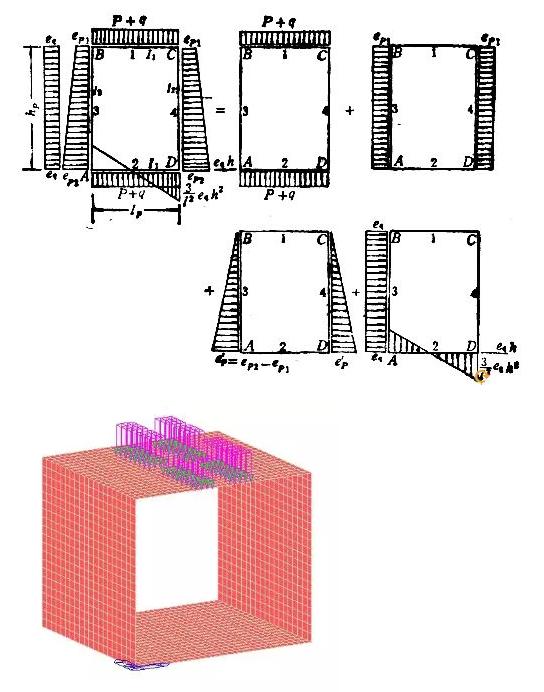

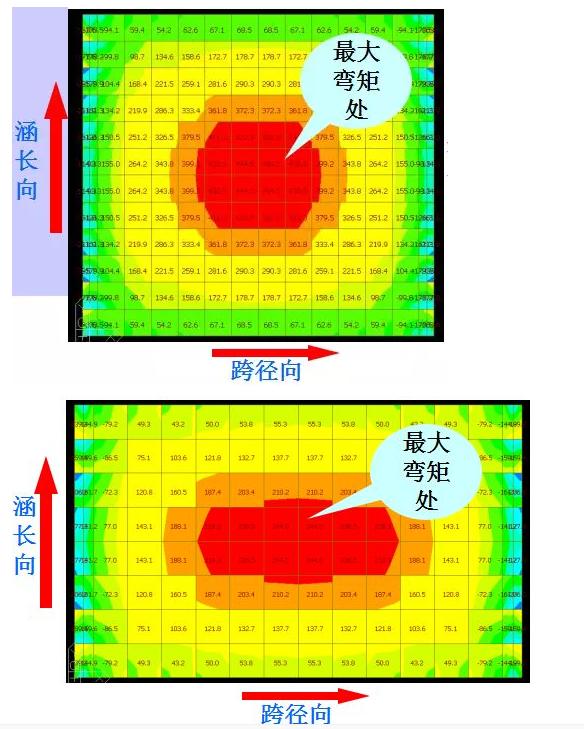

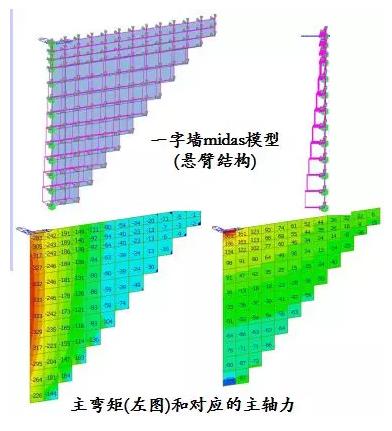

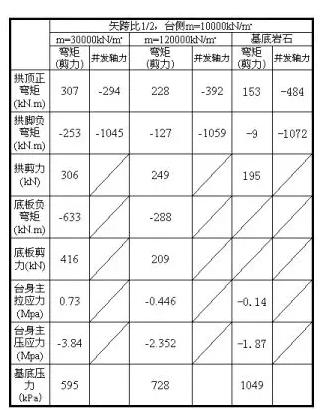

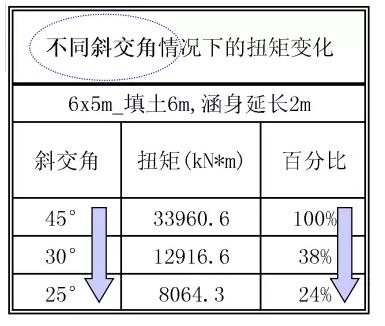

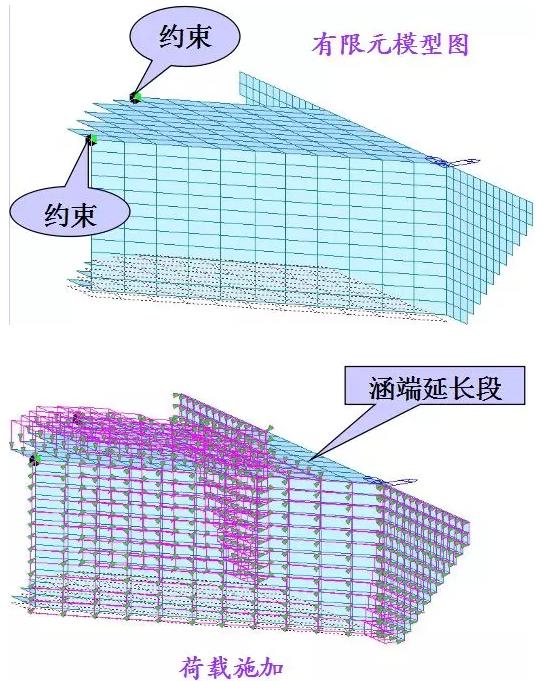

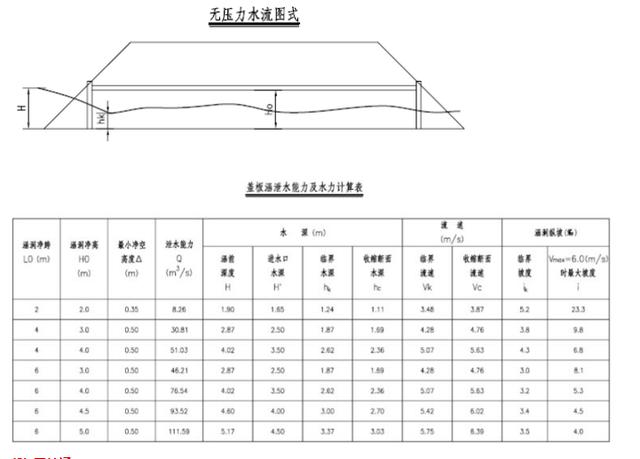

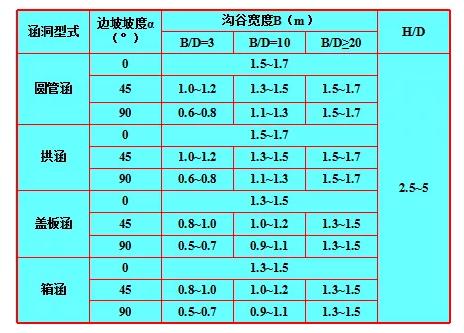

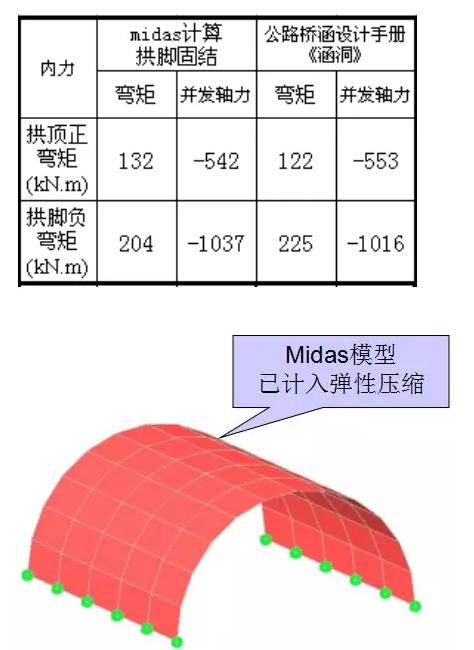

(1) 涵洞的泄水能力及水力计算
