添加外部轴_FANUC 机器人附加轴硬件学习

FANUC 机器人附加轴介绍

今天给大家分享的是FANUC 机器人附加轴信息。附加轴的主要类型有以下几类:1.一轴标准变位机,就是带一个附加外部轴。2.两轴标准变位机 3.导轨+双轴变位机 4.水中或高温环境双机+一轴定位+两轴变位 。



添加外部轴需要添加的硬件

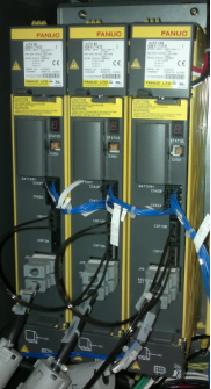

1.伺服放大器:伺服放大器也叫伺服驱动器,用来控制和驱动电机,功率驱动单元的整个过程可以简单的说就是AC-DC-AC的转换过程,同时具有过电压、 过电流、过热、欠压的保护功能,从而实现高精度的定位



添加外部轴需要添加的硬件

2.伺服电机:电机的选型需要根据用户的负载大小进行力学计算。常用的伺服电机αiF系列,αiS系列,按轴承类型来分有斜齿,直齿和带键直齿三种类型



添加外部轴需要添加的硬件

3.抱闸单元:当运转时遇到急停或者断电时,外部轴需要安全保护和精确定位等等,就需要给电机一个与转动方向相反的转矩使它迅速停转,简单的说,这就是抱闸,抱闸单元就是给外部电机提供抱闸功能的一个模块。每个抱闸单元上面有两个抱闸号,每一个抱闸号有两个抱闸口,每一个抱闸口可以控制一个电机



电池单元

4.电池单元:是给外部轴编码器供电的一种装置,电池电压为6V(一号干电池,共四节)。标准的变位机的机械装置里已包括该装置,故不需要追加电池单元



光纤的连接顺序

5.主板:在主板的轴卡上有两个光纤口,COP10A-1和COP10A-2,光纤以轴卡的A1光纤口为起点,依次连入机器人六轴放大器,外部轴放大器。在连接过程中,遵循“B进A出”的规则,即光纤从放大器的COP10B 进,从放大器COP10A出,依次进行连接



放大器编号设定

放大器的编号按照光纤连接顺序依次进行编号,FSSB1 上的第一个机器人的放大器编号为1,第二个放大器编号为2,依次进行类推,FSSB2 上的第一个放大器编号接着FSSB1 上的最后一个编号继续进行依次类推



起始轴设定

 起始轴的轴号设定与光纤连接顺序密切相关,需要遵循以下规则:

1、FSSB 1 有效的起始轴编号7~16, FSSB 2 有效的起始轴编号*~24

2、FSSB 第 2 路径的硬件开始轴编号的下限,根据连接在 FSSB 第 1 路径的轴数而不同。

a 连接于 FSSB 第 1 路径的轴数为 4 的倍数的情形:

    *=连接于 FSSB 第 1 路径的轴数+1

b连接于 FSSB 第 1 路径的轴数不是 4 的倍数的情形:

   *=比连接于 FSSB 第 1 路径的轴数大,且最靠近4的倍数+1



实例

以上就是FANUC 机器人附加轴介绍
