一个摆线轮绘制及刀具齿形计算实例:

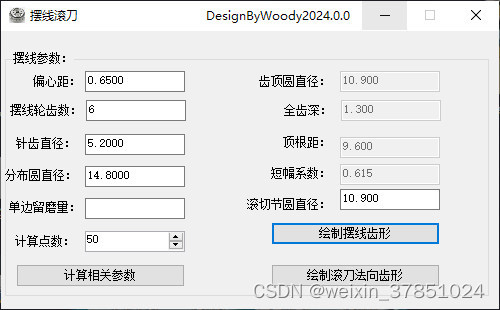

下图是需要计算的一个摆线轮的参数,输入到摆线滚刀计算软件当中。
在这里插入图片描述
先点击“计算”,首先计算出摆线轮的齿顶圆、全齿深、顶根距及短幅系数。

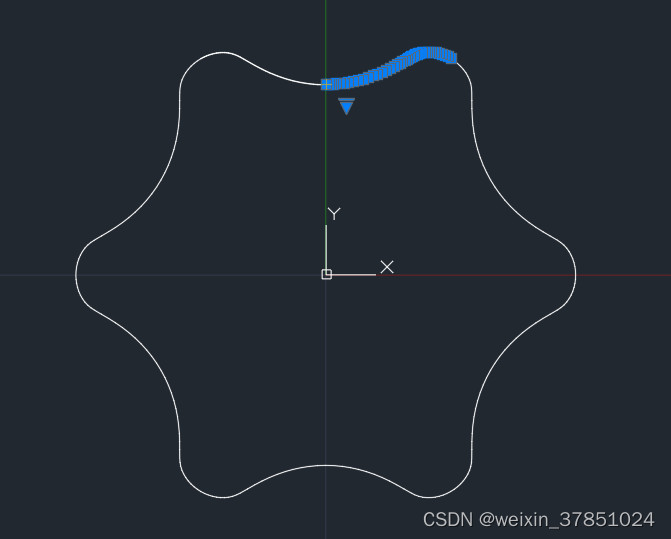

再点击绘制齿形按钮就可以在CAD绘制摆线轮的齿形了,如下图:
在这里插入图片描述

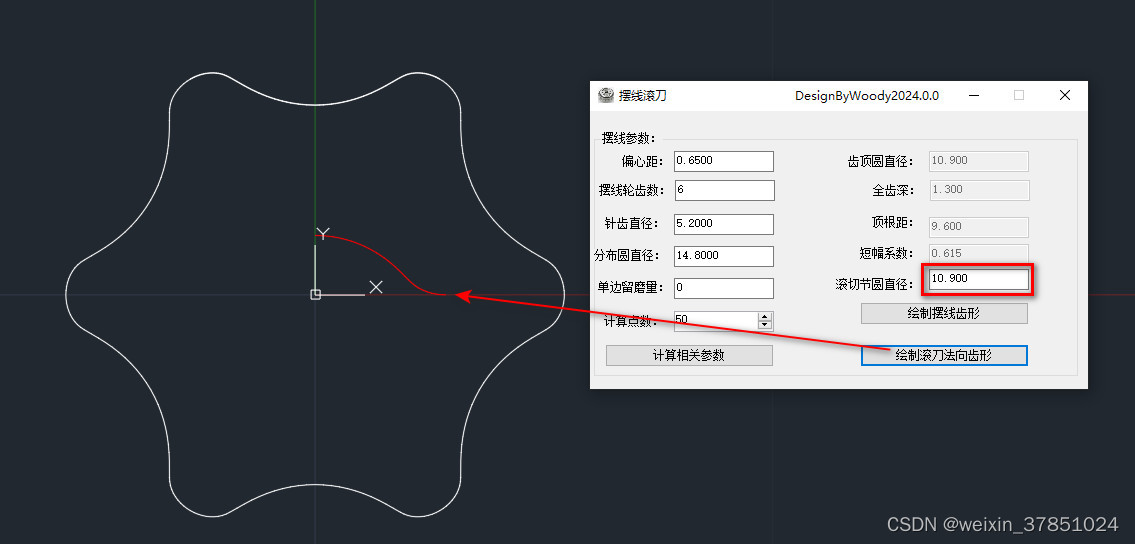

下面计算加工次摆线轮的滚刀的齿形,也可以是磨削的蜗杆砂轮的齿形
计算刀具齿形

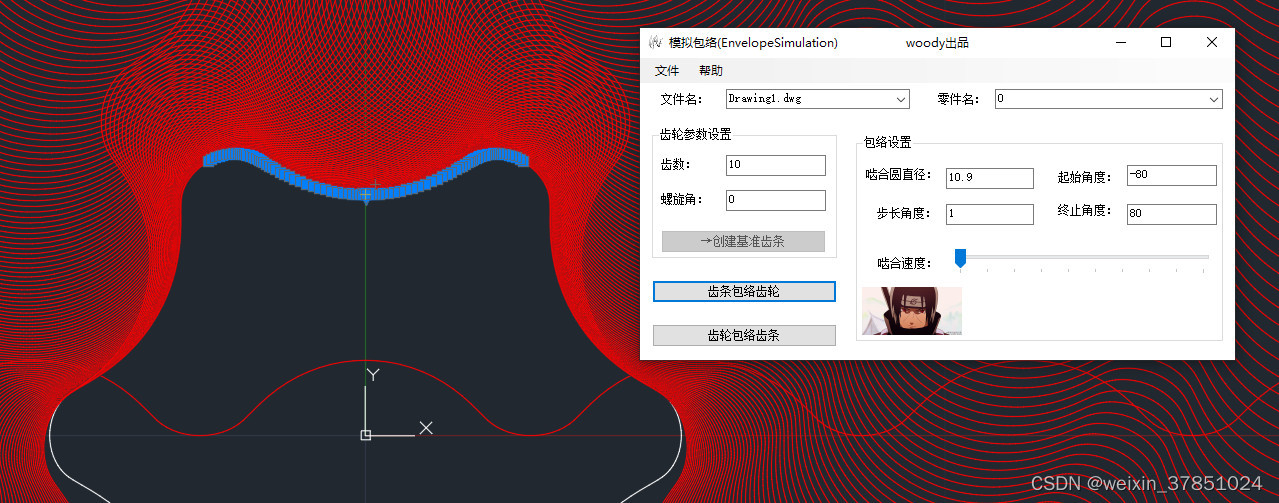

红色曲线就是计算得到的刀具齿形,那么这个齿形是否正确呢?可以用得到齿形来包络验证一下:
在这里插入图片描述
红色线包络线是模拟切削后的形状,可以看到与之前绘制的摆线轮贴合。
今天就分享到这了,下期见!
