【数字IC快速入门】Makefile脚本了解

为什么要使用Makefile？

在IC设计和验证中，脚本的使用会大大提高办公效率，编写脚本是一个一劳永逸的事，能够免除你每次仿真重复的输入相同的命令，有了脚本以后你只需要简单的执行脚本命令即可。Makefile可以根据指定的依赖规则和文件是否有修改来执行命令。常用来编译软件源代码，只需要重新编译修改过的文件，使得编译速度大大加快。

常用操作指令

VCS对代码进行编译，在终端中输入

vcs -sverilog -debug_all -timescale1ns/1ps led.v tb_led.v -l com.log

接下来输入指令来跑仿真

./simv -l sim.log

dve中查看波形，&表示后台运行

dve -vpd vcdplus.vpd &

仿真脚本Makefile的目标

• 编译compile：编译设计、验证环境、验证用例

• 仿真run：执行仿真

• 调试debug：查看波形

• 回归regression：批量执行仿真用例

• m清空clear：清空工作目录、临时文件

Makefile编写实例

all: make_lib compile simulate

make_lib:
    vlib work   // vlib:关键词，创建工程库，名为work

compile:
    vlog -l comp.log full_addr.v full_addr_tb.v
    //-l comp.log：将编译结果放于comp.log文件中；full_addr.v full_addr_tb.v  DUT文件和TB文件的路径，这里使用的是相对路径

simulate:
    vsim -novopt -l sim.log work.full_addr_tb -c -do "log -r *;run -all;quit -f"
//-novopt：不进行优化；-l sim.log：将仿真结果置于sim.log文件中；vsim -novopt -l sim.log work.full_addr_tb 对创建的work库下面的TB文件进行仿真。
//-do：执行""里面的内容；log -r：生成波形文件；run -all运行仿真；quit -f：强制退出

clean:
    rm *.log *.wlf work -fr

Makefile脚本编译好，可以直接通过命令：" more Makefile文件名” 查看脚本内容；
如果脚本名为"Makefile. * ",则可通过命令 make -f Makefile.*来运行脚本；
         例如：脚本名为：Makefile.questasim
         则执行命令：make -f Makefile.Questasim
以上两个命令默认执行“all”，如果要单一的执行某一个编译或者仿真命令则需加上标识符，如针对上述例子，只进行编译命令执行：make compile -f Makefile.questasim

VCS的Makefile编写

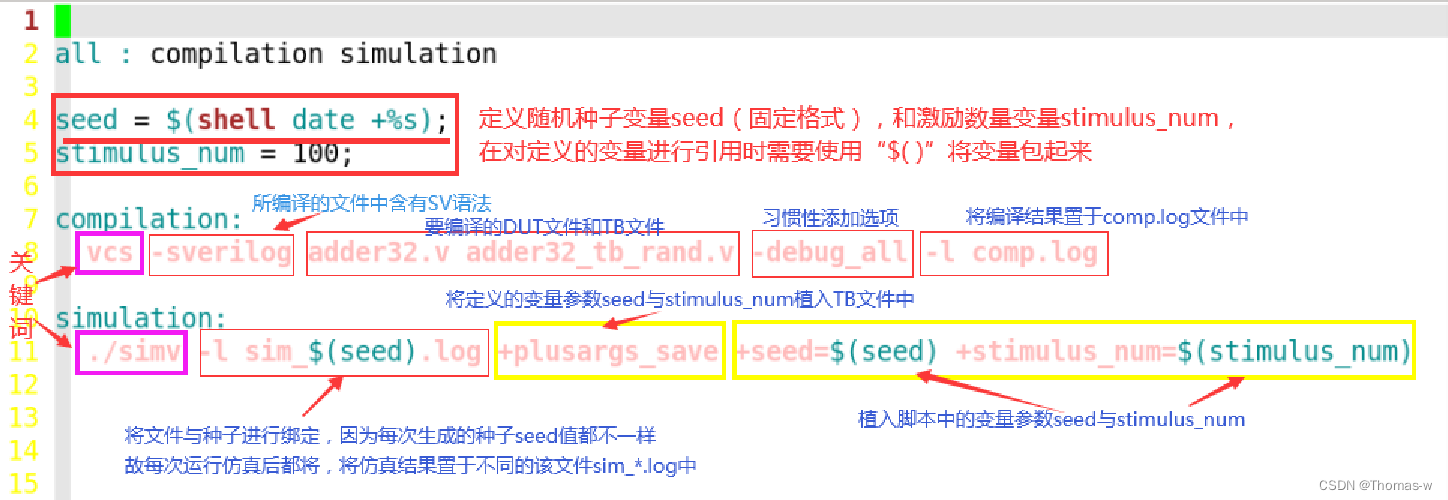

Makefile编写实例一：插入随机种子seed

 图中黄色框部分代表将随机种子变量seed与激励数量变量stimulus_num植入TB文件中，而此部分在TB文件中对应的引入脚本中的seed与stimulus_num变量的代码如下

//Get random seed and stimulus numbers from external scripts
       initial begin
          if(!$value$plusargs("seed=%0d",seed))begin       //获取由脚本传递进来的随机种子
            seed = 100;          //如果未获取到脚本中的seed变量，则直接对其赋值100；
          end
          else begin             //打印获取到的seed变量值
            $display("@%0t: seed = %0d",$time,seed);
          end

          if(!$value$plusargs("stimulus_num=%0d",stimulus_num))begin   //获取由脚本传递进来的激励数量
            stimulus_num = 50;    //如果未获取到脚本中的stimulus_num变量，则直接对其赋值50；
          end
          else begin
            $display("@%0t: stimulus_num = %0d",$time,stimulus_num);
          end

vcs的Makefile脚本的编译仿真，辅助查询同Questasim的Makefile脚本的编译仿真，辅助查询方法形式一样。

如果上述脚本名字为Makefile，则直接通过命令：“ make”，即可直接执行Makefile脚本；
如果脚本名为"Makefile. * ",则可通过命令 make -f Makefile.*来运行脚本；
         例如：脚本名为：Makefile.rand
         则执行命令：make -f Makefile.rand
以上两个命令默认执行“all”，如果要单一的执行某一个编译或者仿真命令则需加上标识符，如针对上述例子，只进行编译命令执行： make compile -f Makefile.rand；如果脚本名字为Makefile，则编译命令为： make compile。

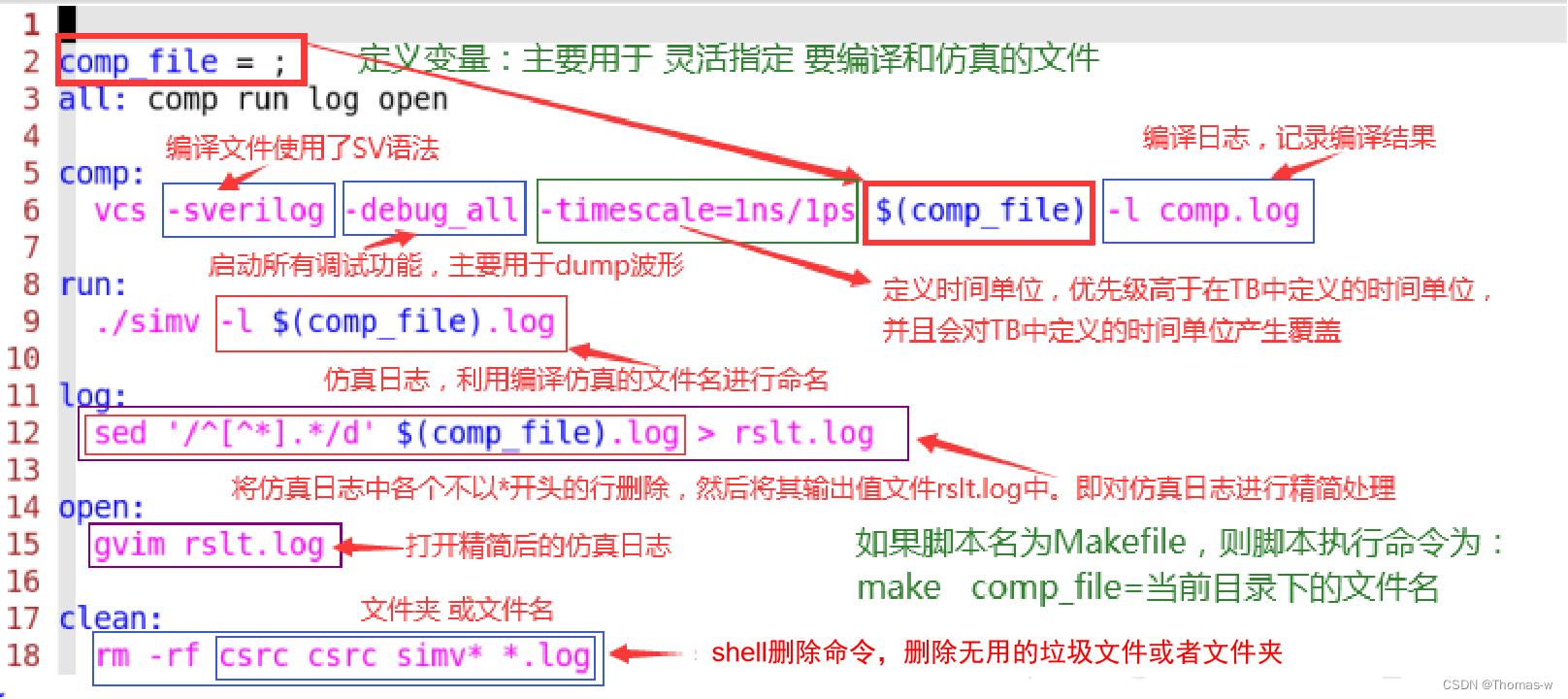

Makefile编写实例二 ：灵活指定编译文件

下面是一个简单的通用型Makefile自动编译仿真脚本：可以灵活指定要编译和仿真的文件。

如果上述脚本名字为Makefile，则直接通过命令：“ make comp_file=当前目录下要编译的文件名”，即可直接执行Makefile脚本；
如果脚本名为"Makefile. * ",则可通过命令 make -f Makefile.* comp_file=要编译的文件名来运行脚本；
         例如：脚本名为：Makefile.v
         则执行命令：make -f Makefile.v comp_file=编译文件名

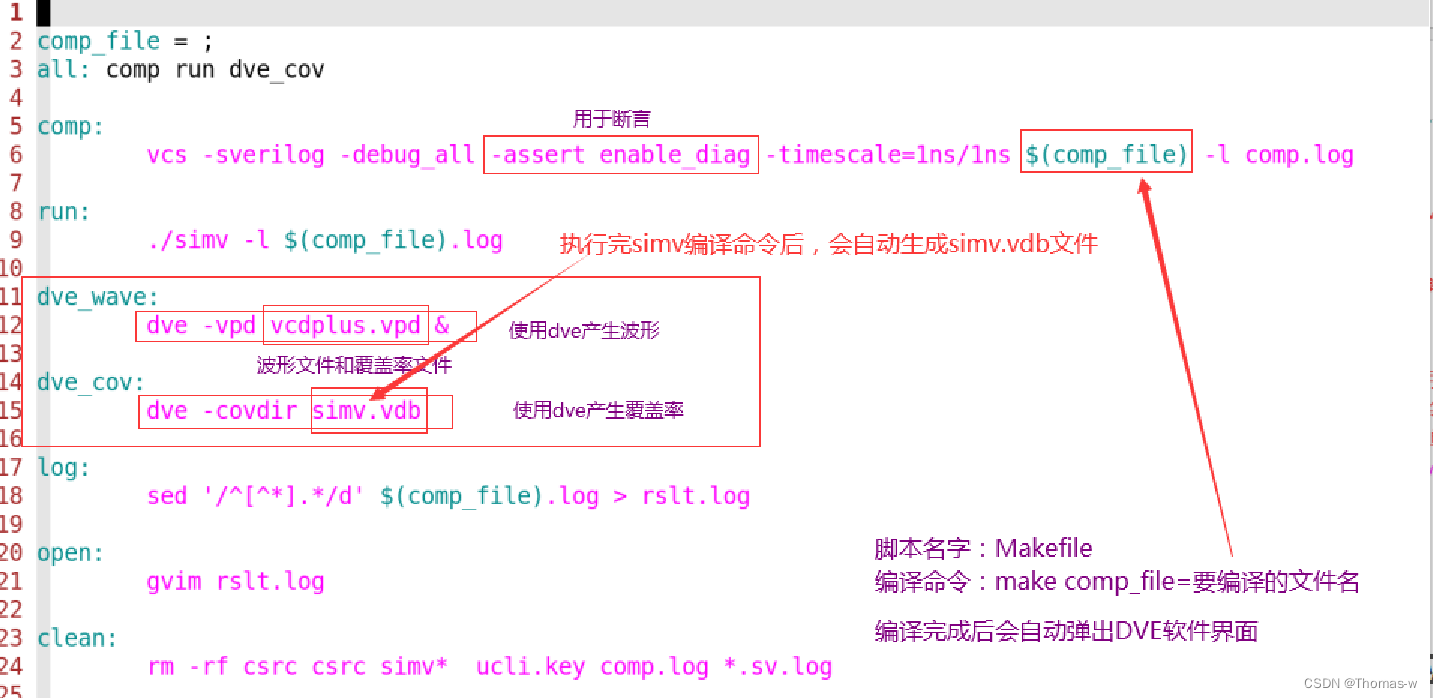

Makefile编写实例三 ：DVE软件查看波形和覆盖率

Makefile编写实例四 ：项目应用

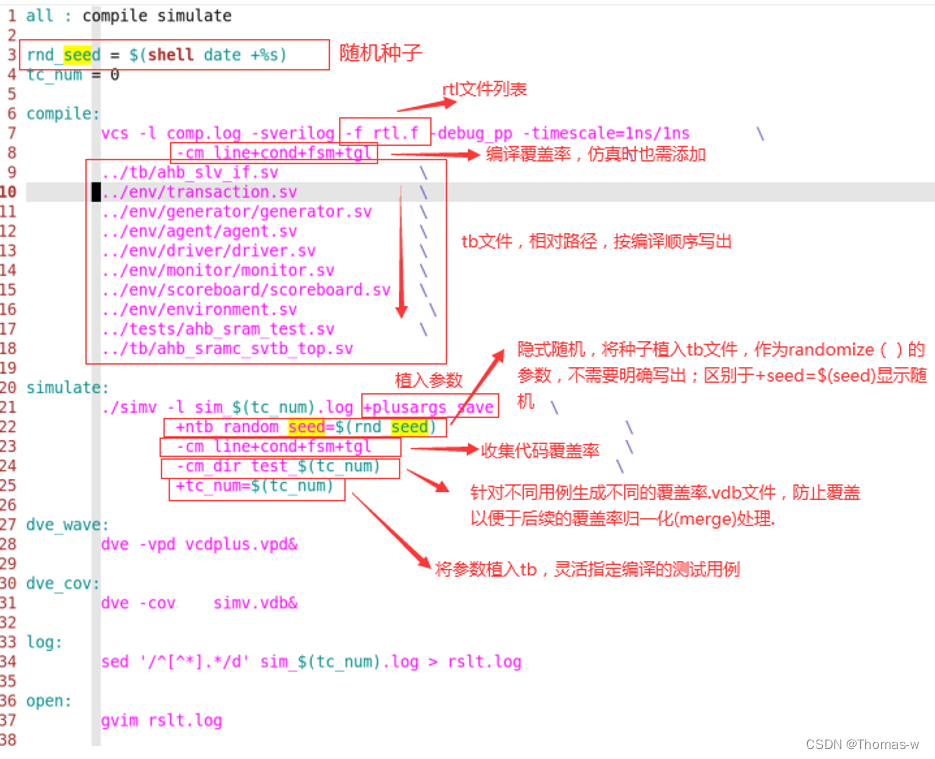

Makefile编写实例五 ：应用AHB—SRAMC

注意区别随机种子添加方式：

• +seed = $(seed) 显式添加，添加时需使用$random函数，即$random(seed)生成随机数
• +ntb_random_seed = $(rnd_seed)隐式添加，通过randomize( )函数生成随机种子，不需要在函数中写出。

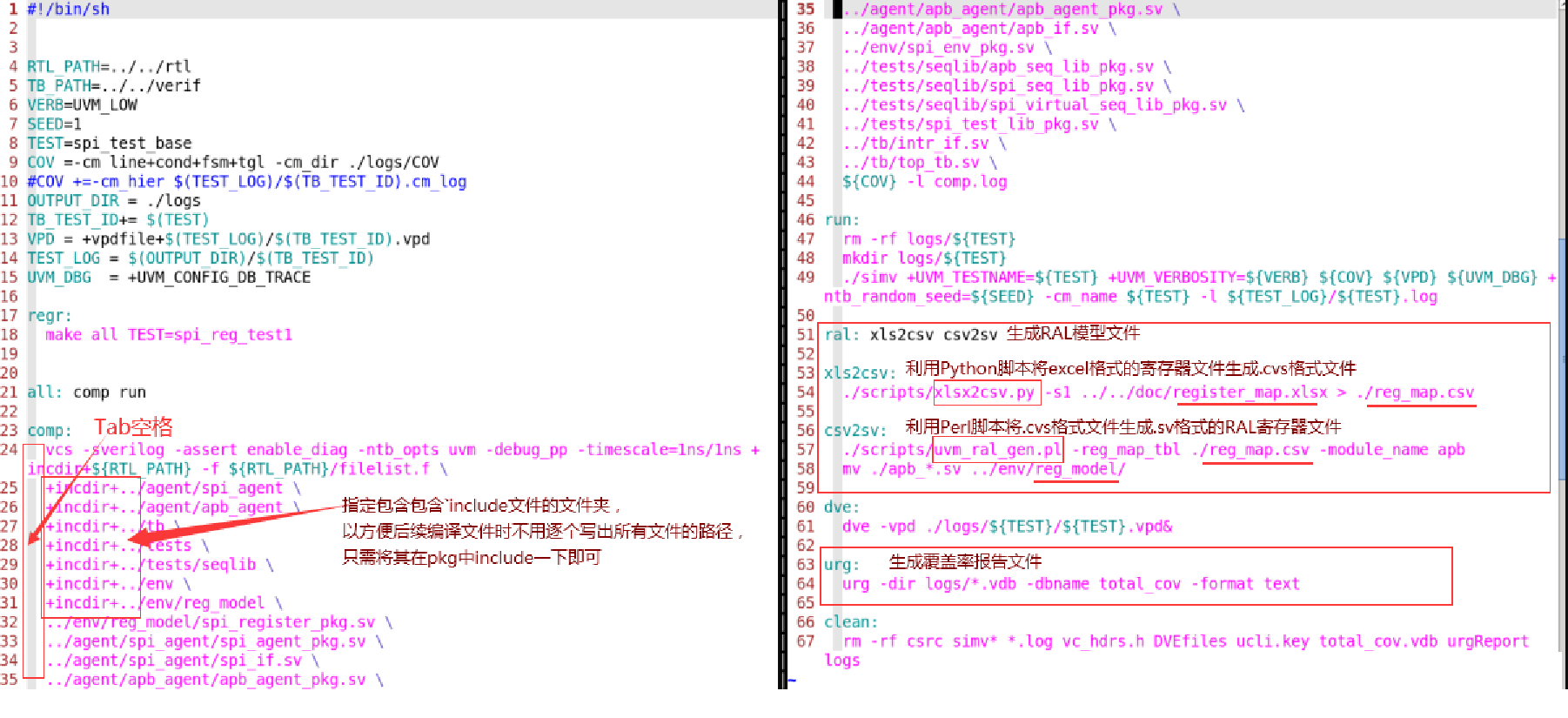

 Makefile编写实例六:应用SPI Master Core

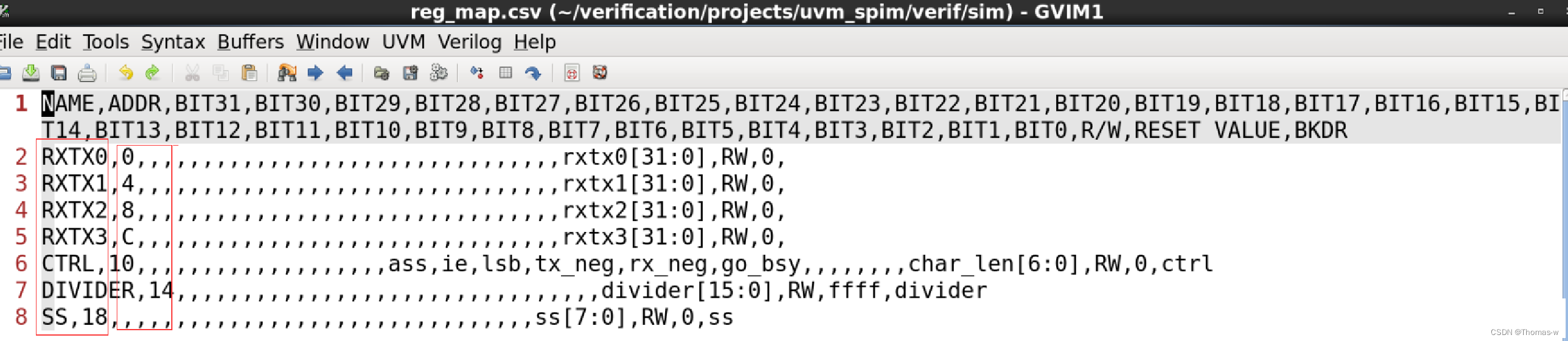

cvs格式的文件如下：（描述寄存器）

make指令

• make all 进行上述所有的操作

• make  不带参数直接运行

• make com 编译

• make sim 运行sim

• make run_dve 打开DVE

• make clean 删除仿真中间文件

常用编译命令

-sverilog	打开对System verilog的支持，编译System verilog文件使用
-timescale=time_unit/time_precision	添加仿真时间单位、精度
-debug	用于产生debug所需的文件同时打开一些debug相关的开关。
-debug_pp	用于产生debug所需的文件同时打开不影响仿真速度的debug相关开关。
-ntb_opts keyword_argument	常用参数uvm，-ntb_opts uvm表示加载uvm库文件
-l filename	指定vcs编译信息的存储文件
-f filename	指定源文件的路径名列表
vcs file.v	编译.v文件，得到可执行的simv文件
vcs file1.v file2.v -o test1	编译.v文件，得到一个名称为test1的可执行的simv文件
vcs file1.v file2.v -l readme.log +v2k -debug_all	-l readme.log 用于将编译产生的信息放在log文件内； +v2k 是使VCS兼容verilog2001以前的标准； -debug_all 用于产生debug所需的文件同时打开全部debug相关的开关
vcs addertb.v add8.v –y …/…/lib +libext+.v -R	-y 搜索路径，指定编译的verilog代码 在什么路径下； lib+libext+.v 是指该路径下所有的.v文件； -R 表示编译后立即执行
vcs –f adder.f -R	-f 通过使用-f编译时开关简化命令行条目。 编译设计时，使用-f开关引用该文件。 adder.f文件通过编辑器创建，内容包括：file1.v file2.v
-y …/…/lib _libext+.v -R	shell>vcs -h 该命令将为您提供一个常用的vcs编译时和运行时开关的列表，以及它们的功能的简要说明
+incdir+inc+.v	在指定的文件夹内搜索指定类型文件
-Mupdate	源文件有修改时，只重新编译有改动的.v文件，节约编译时间
-debug	用于产生debug所需的文件同时打开一些debug相关的开关。
-debug_pp	用于产生debug所需的文件同时打开不影响仿真速度的debug相关开关。
-timescale=1ns/1ns	设置仿真精度
shell>./simv	执行simv文件
shell>./test1	执行名为test1的simv文件
shell>./simv -gui	命令打开图形化界面DVE
shell>./simv -l run.log -l run.log	记录终端上产生的信息

 覆盖率收集

VCS在统计代码覆盖率的过程中，我们通常在编译和仿真命令上添加对应的开关选项，生成一个.vdb文件记录覆盖率的情况，在使用DVE打开该文件查看。
shell> -cm < coveragetype >

lin+tgl+cond+fsm+path	行+翻转+条件+状态机+路径
-cm_name cov1	设置记录有覆盖率信息文件的名字cov1。
-cm_dir	指定生成文件的目录
dve -covdir *.vdb &	使用DVE查看覆盖率收集文件
-cm_nocasedef	排除对在case块中default语句的统计
-cm_log +filename.log .log	文件记录仿真过程中统计覆盖率的信息。
-cm_nocasedef	在统计case语句的条件覆盖率时，不考虑default条件未达到的情况。
-cm_hier vcs_cov1.cfg	通过.cfg 文件选择要查看的覆盖率模块/文件。

+表示查看；-表示不查看；tree代表查看某个模块调用的子模块。

在文件内部可以使用特殊的注释打开和关闭代码覆盖率的统计

// VCS coverage off
......
// VCS coverage on

仿真常用

+notimingcheck	关闭模块中的时序检查
+nospecify	关闭模块的时序检查和路径延时设置
+delay_mode_unit	忽略所有的路经延时
+ntb_random+seed=value	在仿真开始时设置随机种子的值

debug的三种方法

1）UCLI
使用UCLI进行debug非常低效，使仿真在错误的地方停止，用命令打开一个一个“黑盒子”并查看内部信号与预期是否一致。

shell> simv +monitoroff	用" monitoroff " +参数重新模拟。这将告诉VCS跳过测试台上的$monitor行。
shell> vcs –f adder.f –R –debug_all -ucli	-ucli 是启用UCLI调试器. ucli% help 可用的UCLI命令，获取UCLI命令的快速摘要。 ucli% scope 查看当前module名 ucli% show 查看信号列表 ucli% get sum_test -radix hex 查看当前某个信号的值

2）使用系统函数
3）使用DVE
在tb文件中新增加一个initial块，表示如果在编译时，定义了DUMP_VPD这个宏，那么在仿真时，打开$ vcdpluson这个开关选项。

initial begin
`ifdef DUMP_VPD
		$vcdpluson();
`endif
end

shell>vcs -f file.f -R -debug_all +define+DUMP_VPD：

使用上面的命令编码以后仿真，+define+DUMP_VPD 表示在编译时定义了DUMP_VPD这个宏，即在仿真时，打开了$vcdpluson()这个开关选项。
在仿真完成后，生成了vcdplus.vpd文件，这个文件记录了仿真过程中所有的信号的波形，可以使用dve打开。

shell> dve & 打开dve，& 用途是后台打开dve，以免终端被占用。

+vpdfile+filename	可以更改生成VPD文件的文件名，默认为vpdplus.vpd
+race	报告竞争冒险存在的情况
$vcdpluson(level number,module_instance，…，…)	level number表示查看module_instance下子模块多少层的波形。module_instance表示从哪个module开始记录波形
VCD/VPD	是用VCS的DVE可以打开的波形文件，VPD是VCD的压缩版；FSDB是用Verdi打开的波形文件。

在系统函数display（ ）打印的信息中，在最后加入下面两个宏，可以显示该语句属于哪个模块，第几行。

$display( "hello world!", `__FILE__ , `__LINE__ );
