参考官方教程，整理的个人自学笔记，方便日后查阅。

CANoe是德国Vector公司出的一款总线开发环境，全称叫CAN open environment，主要用于汽车总线的开发而设计的。CANoe的前期是为了对CAN通信网络进行建模、仿真、测试和开发，是网络和ECU开发、测试和分析的专业工具。

参考链接：

CANoe/CANalyzer 基础教程合集

教程演示版本 CANoe 12.0.75

1.新建工程

2.通道数目及波特率配置

3.CANoe软件通道与硬件通道的映射配置

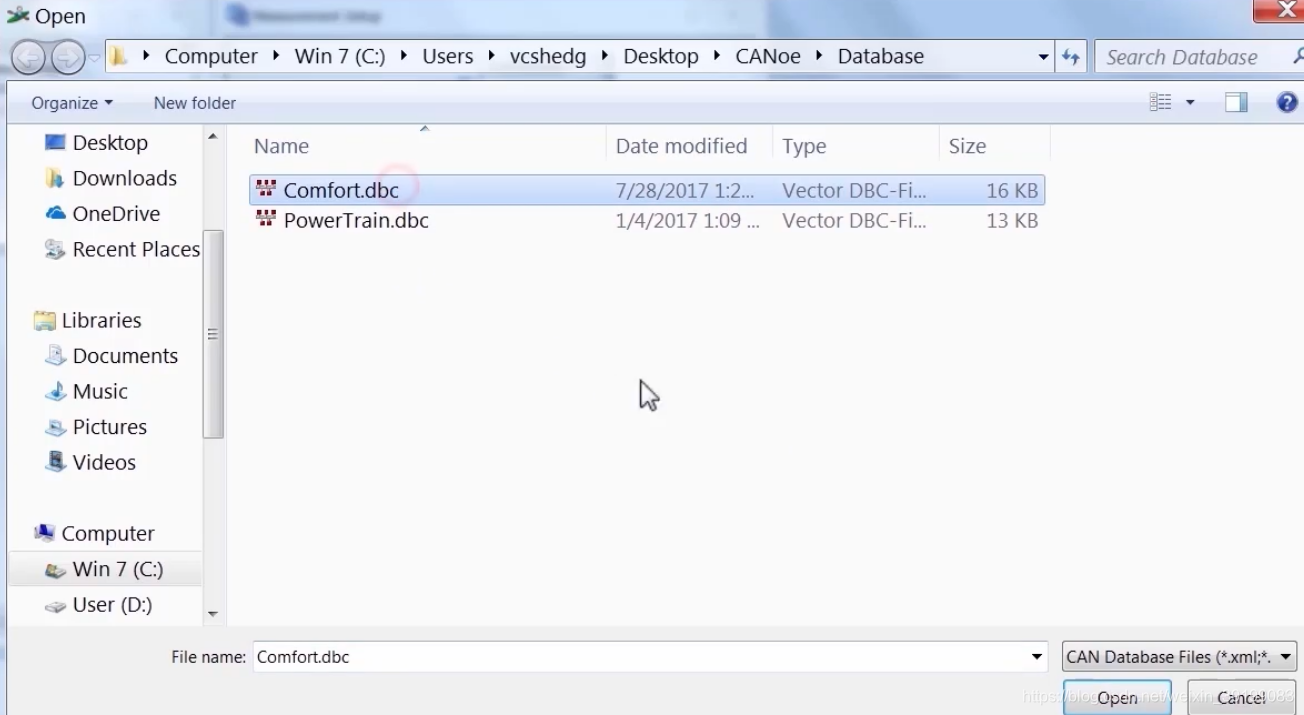

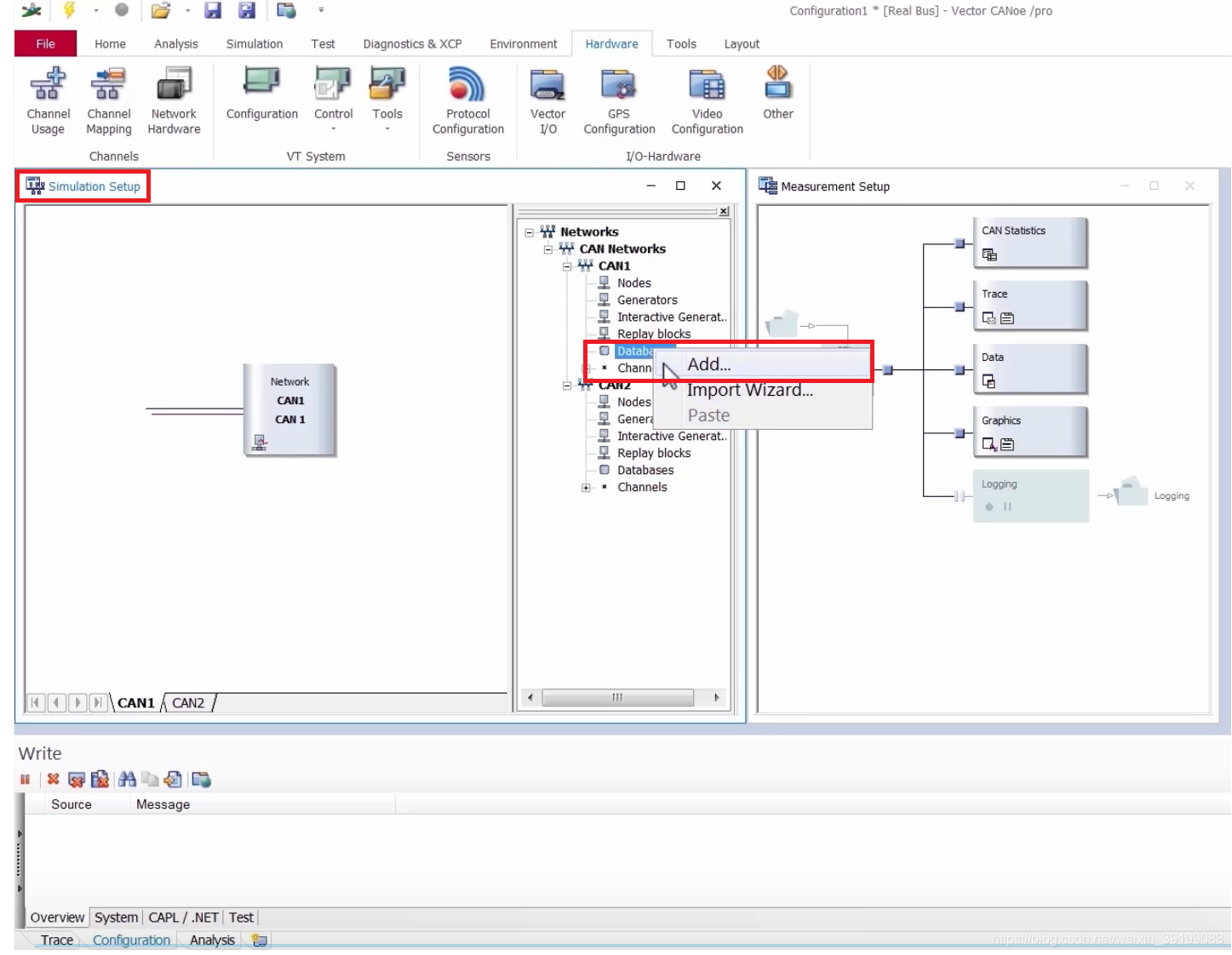

4.添加总线通信数据库dbc文件

1.新建工程

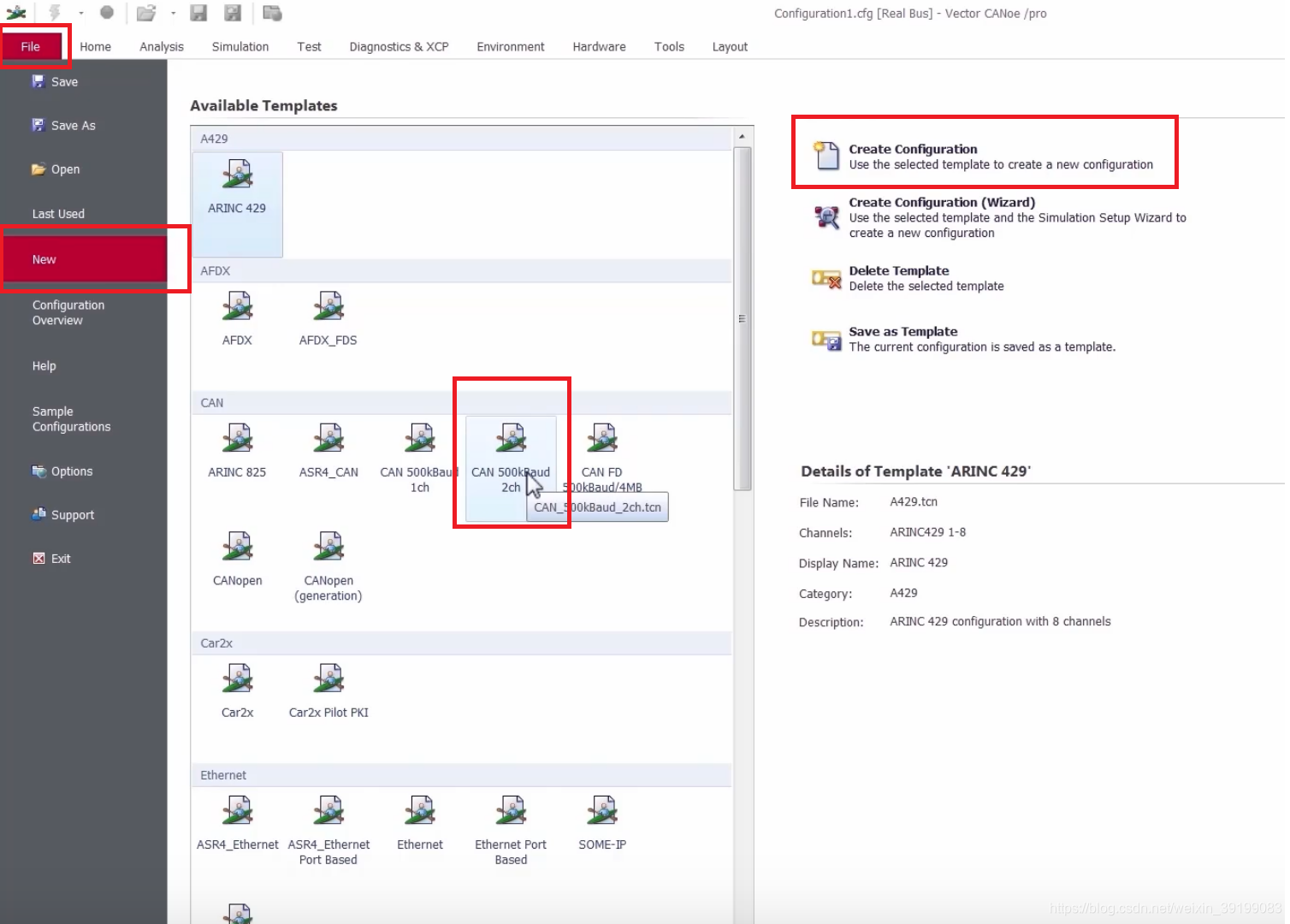

在软件最上面的主菜单栏，选择 File-New,然后按照总线类型，通信速率，及通道数目选择适配的模板创建工程。这里选择CAN总线500K波特率2通道模板创建，然后点击右上角的 Create Configuration.

2.通道数目及波特率配置

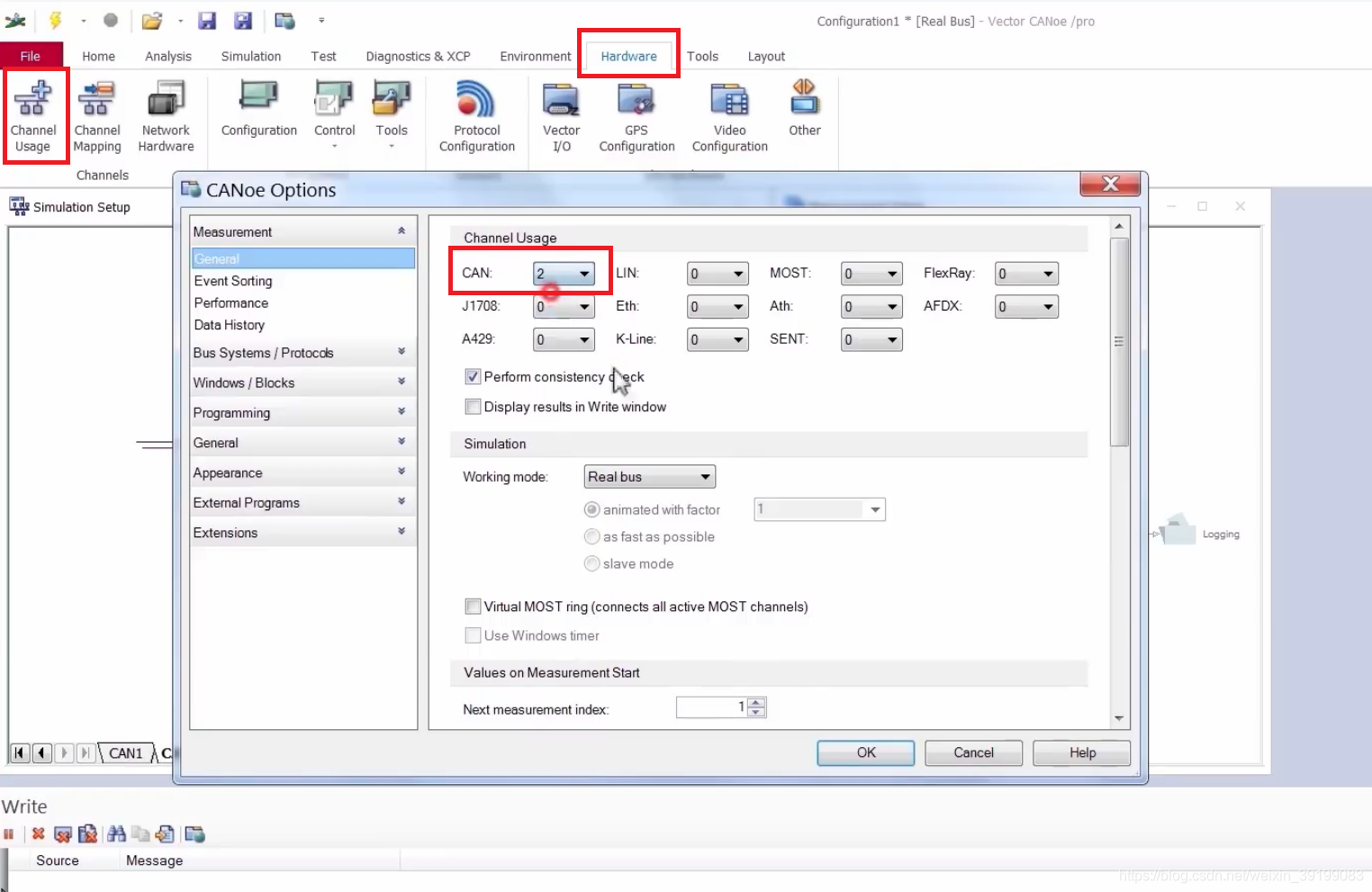

创建工程后，可以在上方主菜单栏点击 Hardware--Channel Usage进一步配置总线的通道数目，可在对应的总线名称后下拉框选择需要的通道数目。

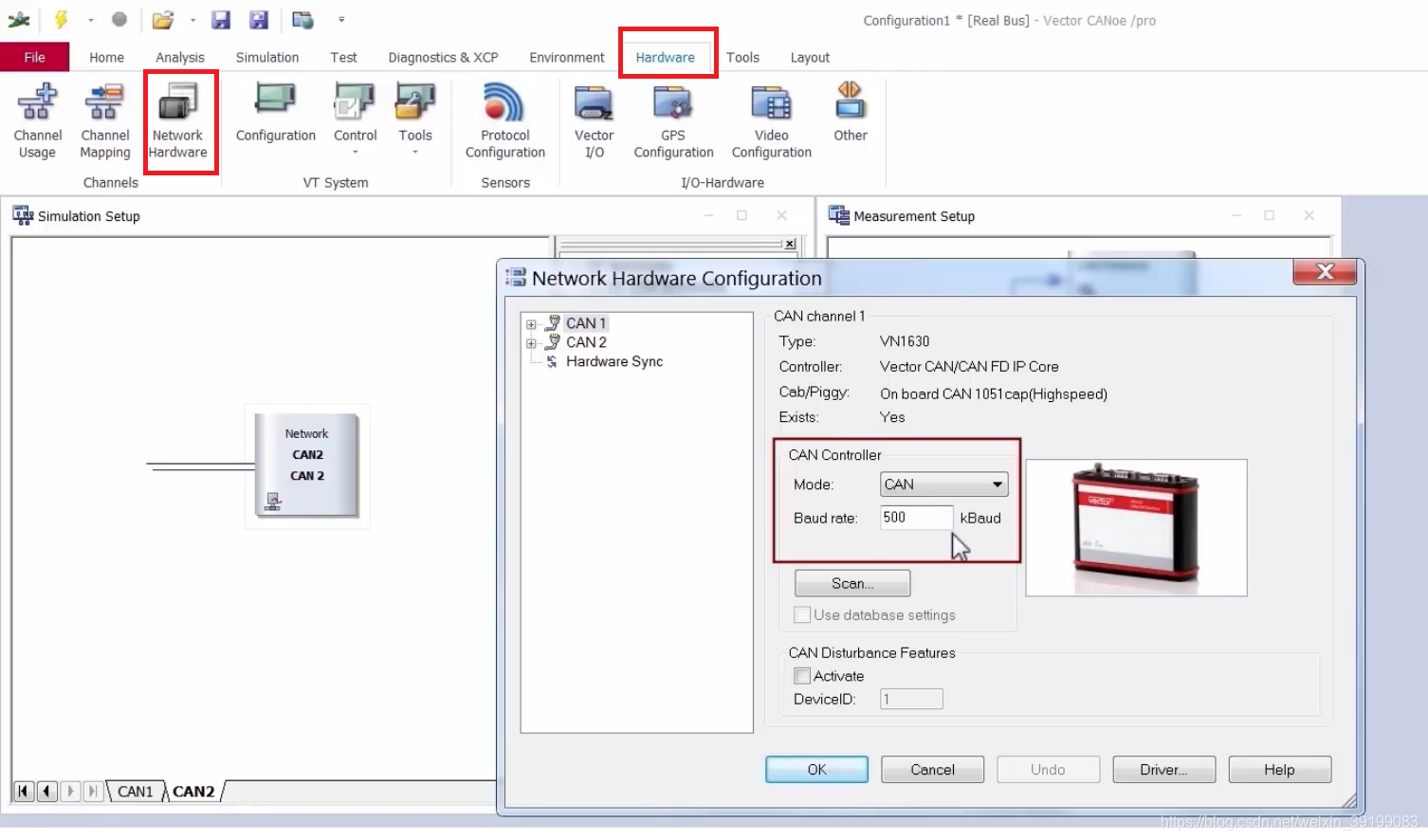

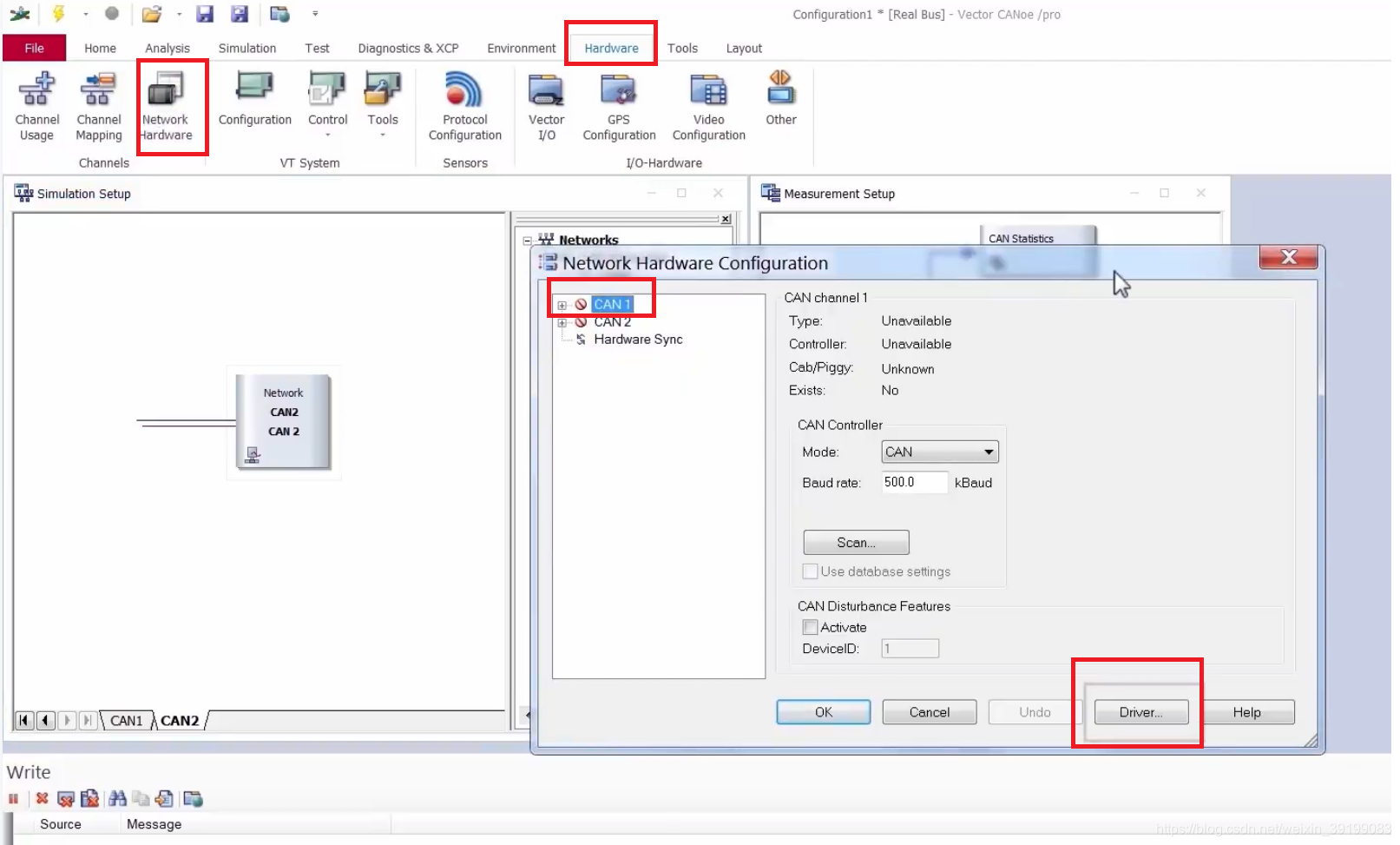

在上方主菜单栏点击 Hardware--Network Hardware可以配置各路CAN的通信速率，和实际连接的ECU通信速率保持一致。

3.CANoe软件通道与硬件通道的映射配置

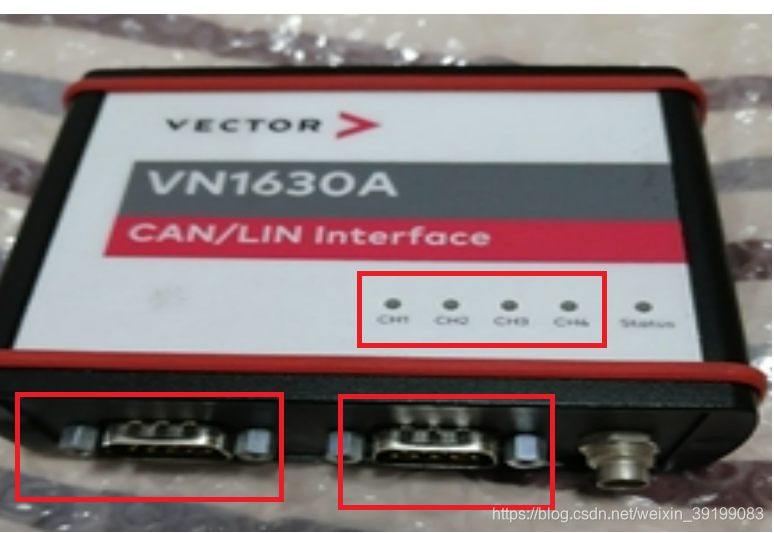

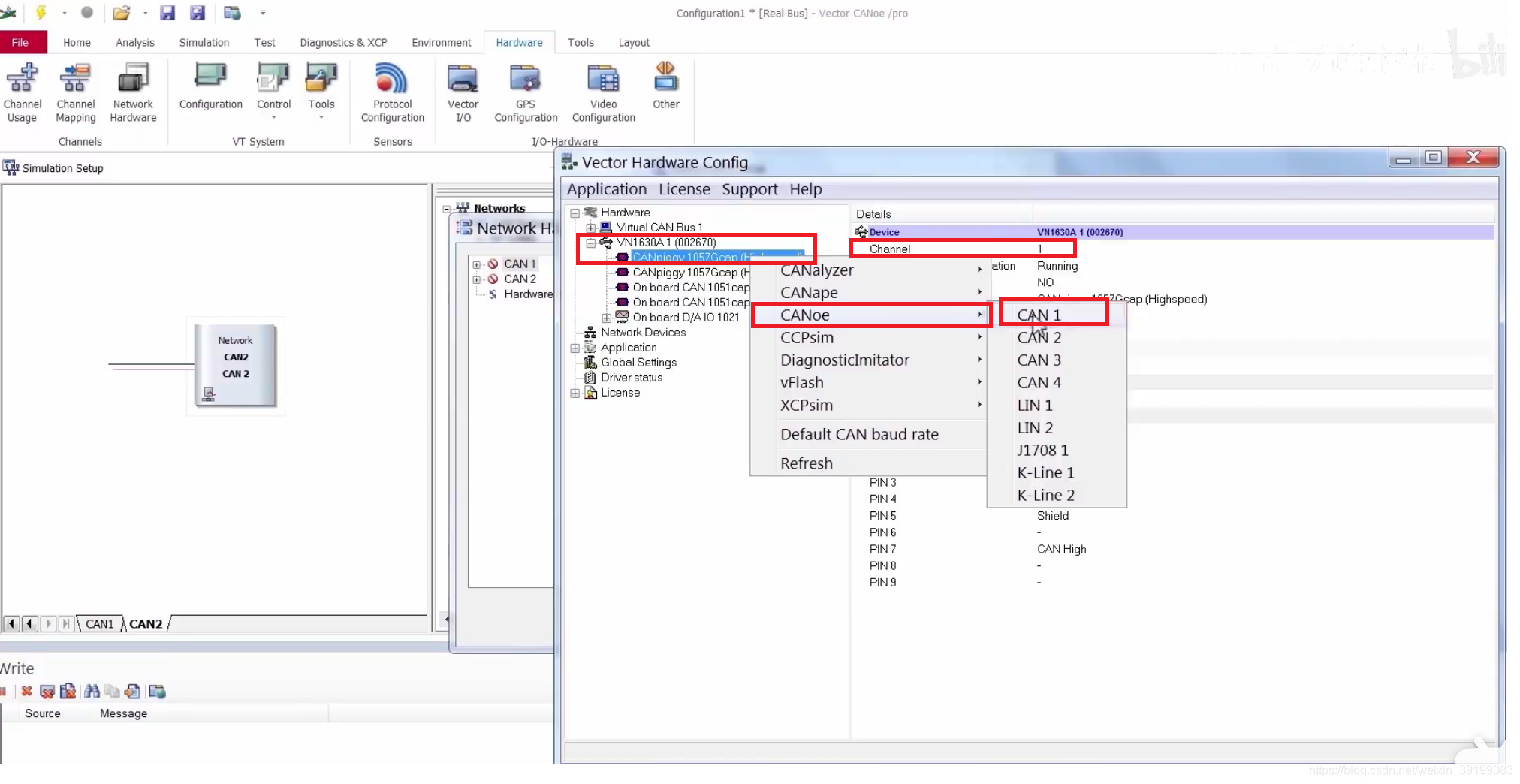

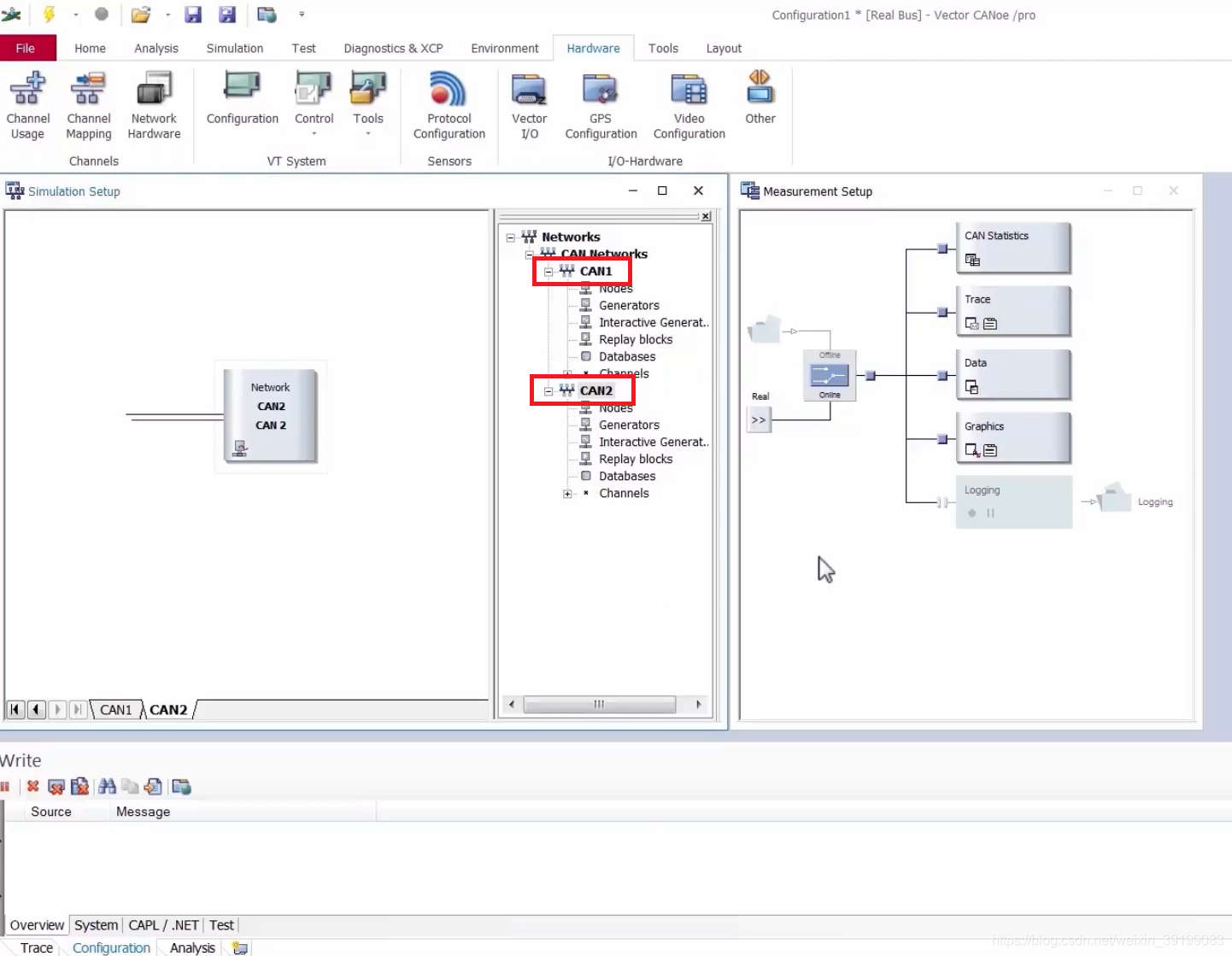

示例中创建了一个两路CAN网络CAN1,CAN2, CANoe通过硬件这里是VN1630A连接到实车的CAN总线，VN1630A有多个通道如下图：VN1630A通常是用usb接口与计算机连接，其有两个接口代表四路通道，CH1/CH3, CH2/CH4，实际测试时用的VN1630A哪个口哪个通道连接实车CAN总线要在软件中设置保持一致。
