CANoe学习笔记(2) Trace窗口介绍图解

参考官方教程，整理的个人自学笔记，方便日后查阅。

CANoe是德国Vector公司出的一款总线开发环境，全称叫CAN open environment，主要用于汽车总线的开发而设计的。CANoe的前期是为了对CAN通信网络进行建模、仿真、测试和开发，是网络和ECU开发、测试和分析的专业工具。

参考链接：

CANoe/CANalyzer 基础教程合集
教程演示版本 CANoe 12.0.75

目录

1. Trace 窗口的打开

2.Trace窗口的显示模式的切换

3.Trace窗口报文的包含内容列选取

4.Trace窗口的几个常用工具

4.1细节查看图标

 4.2 统计图标

4.3 差分分析工具

5.Trace窗口缓冲空间

6.Trace窗口的过滤功能

6.1 Predefined Filter预过滤器

 6.2 Anakysis filter 分析过滤器

 6.3 列过滤器

 7. Trace窗口观察数据的导入/导出

Trace窗口是CANoe用作总线测试分析时常用的一个窗口，它能够实时显示总线上通信的数据，并且还有一些数据辅助分析功能，能查看报文的细节，对比/过滤/统计报文的相关数据。

1. Trace 窗口的打开

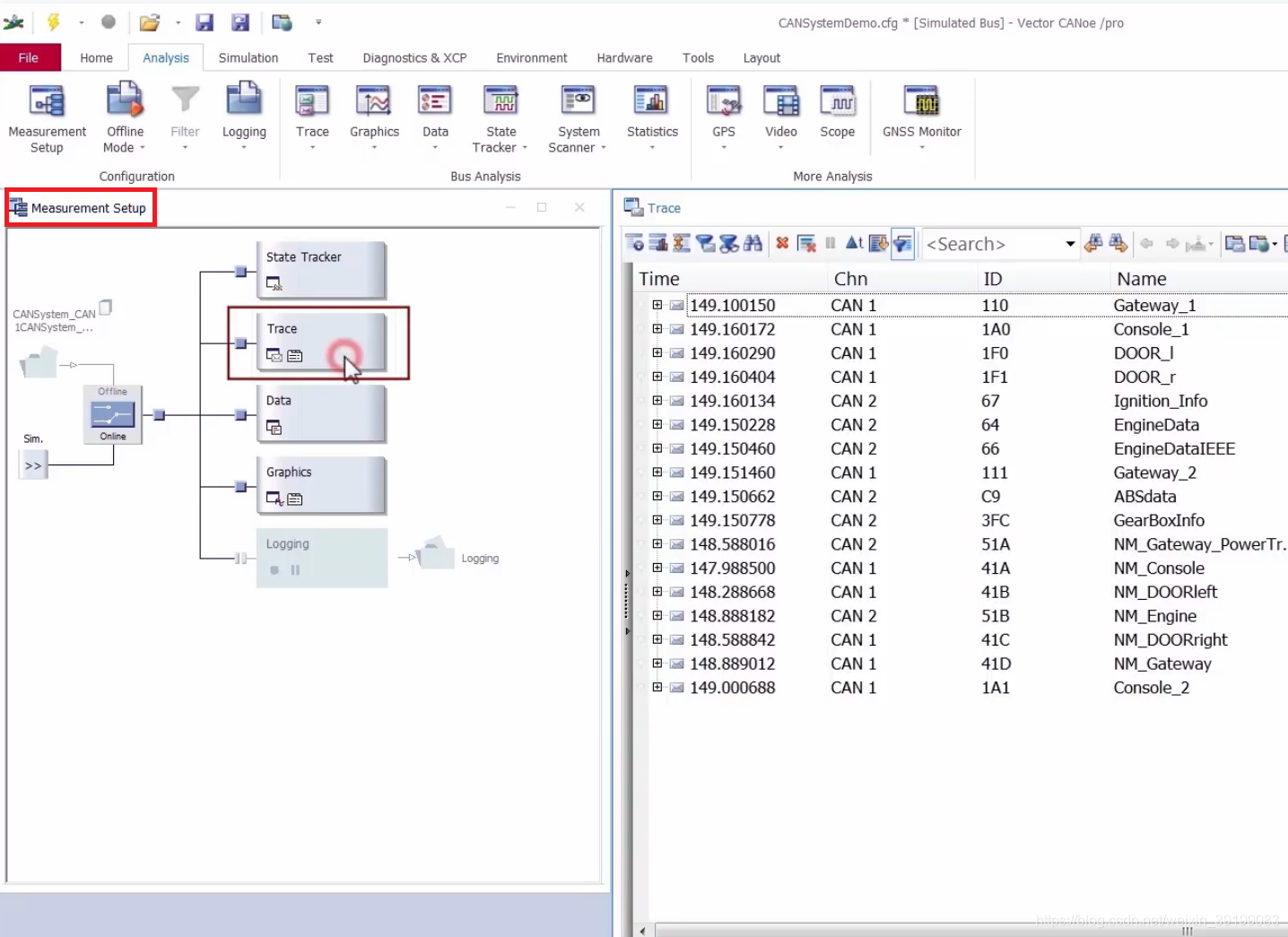

 在CANoe Measurement Setup窗口下的Trace模块双击即可打开Trace窗口。

2.Trace窗口的显示模式的切换

Trace窗口有两种显示模式：固定格式的显示模式和按照时间顺序的显示模式。

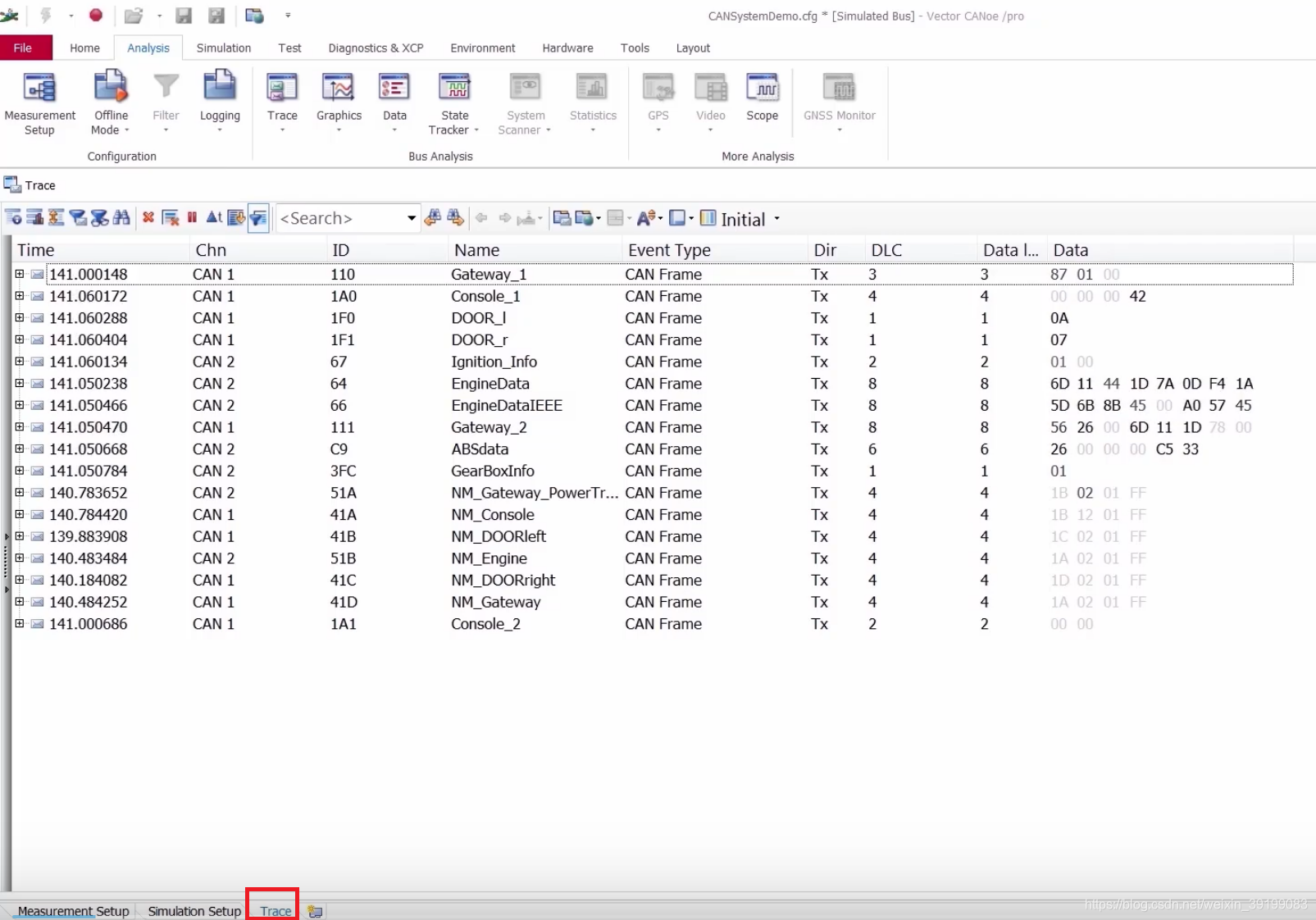

固定格式的显示模式：按照报文的ID进行划分。同一ID的报文在同一行显示，不断更新。

 按照时间顺序的显示模式：

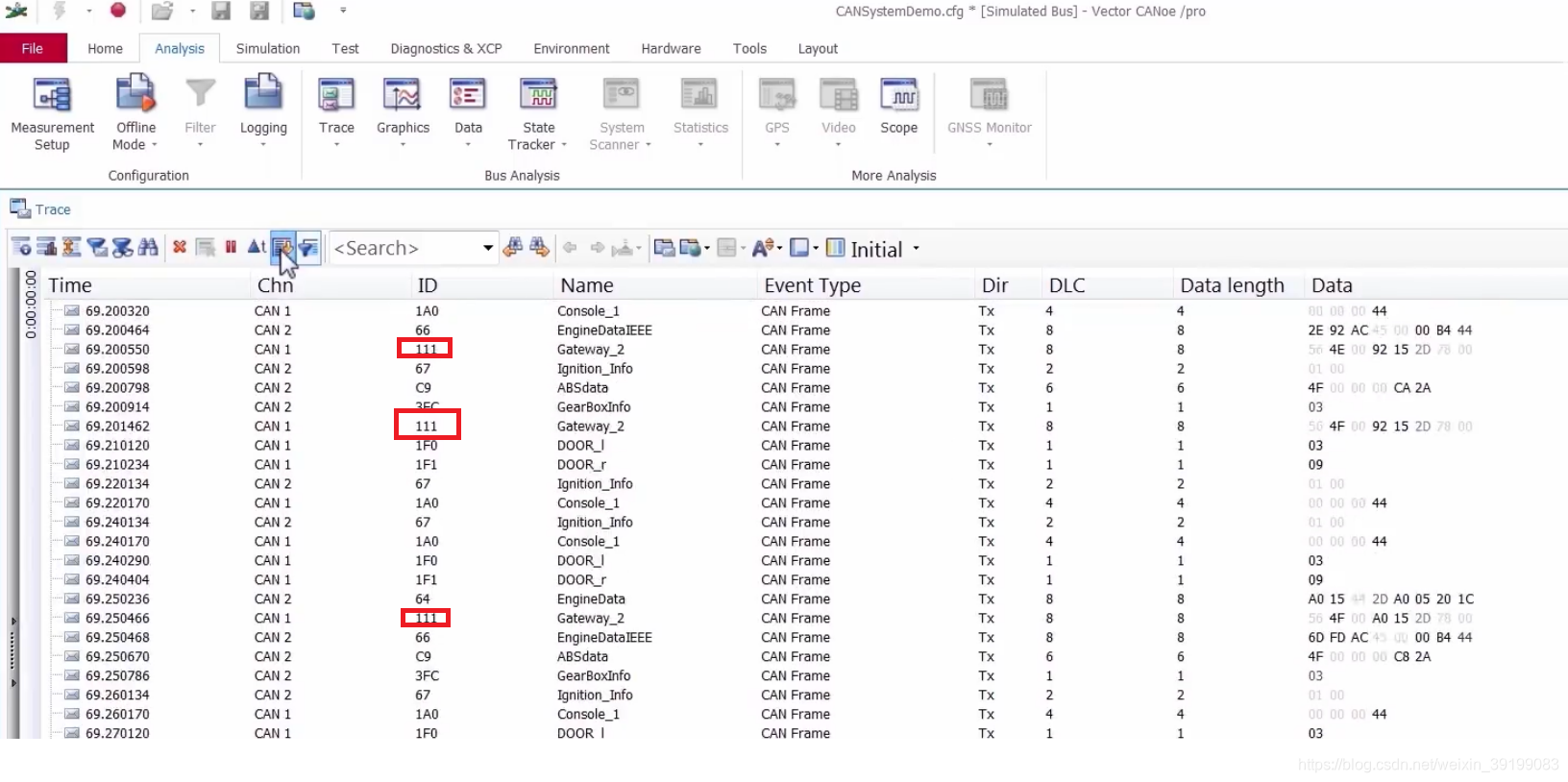

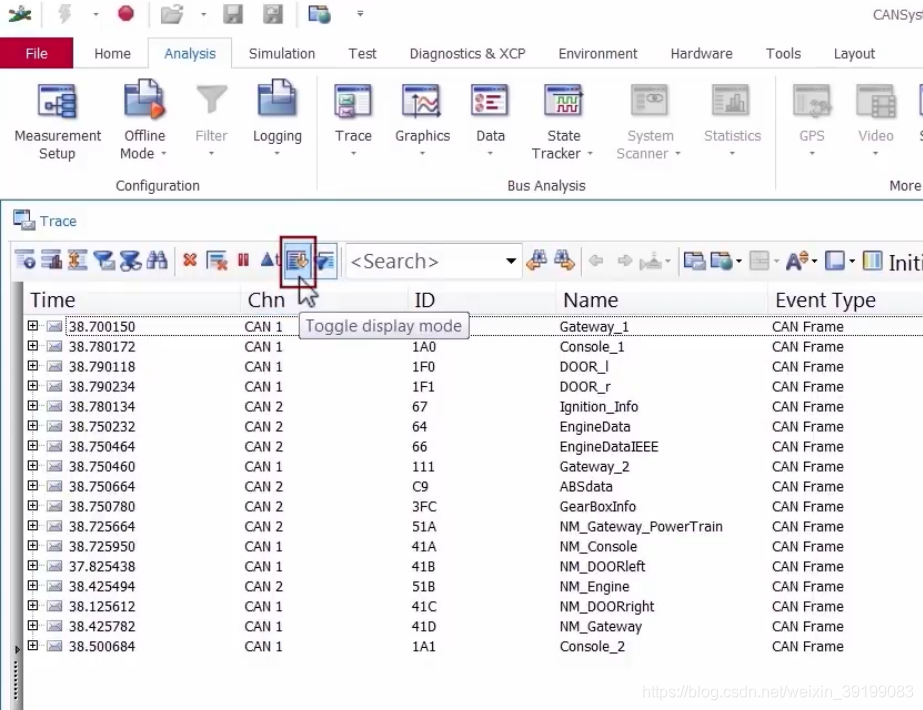

使用Trace窗口的图标 Toggle display mode来切换到按照时间顺序的显示模式。

按照时间的显示模式可以在屏幕上看到同一个ID的相邻帧报文。

3.Trace窗口报文的包含内容列选取

上图的Trace窗口包含 名字，通道，ID，时间，事件类型等列，可以自定义该窗口显示的列数及内容。

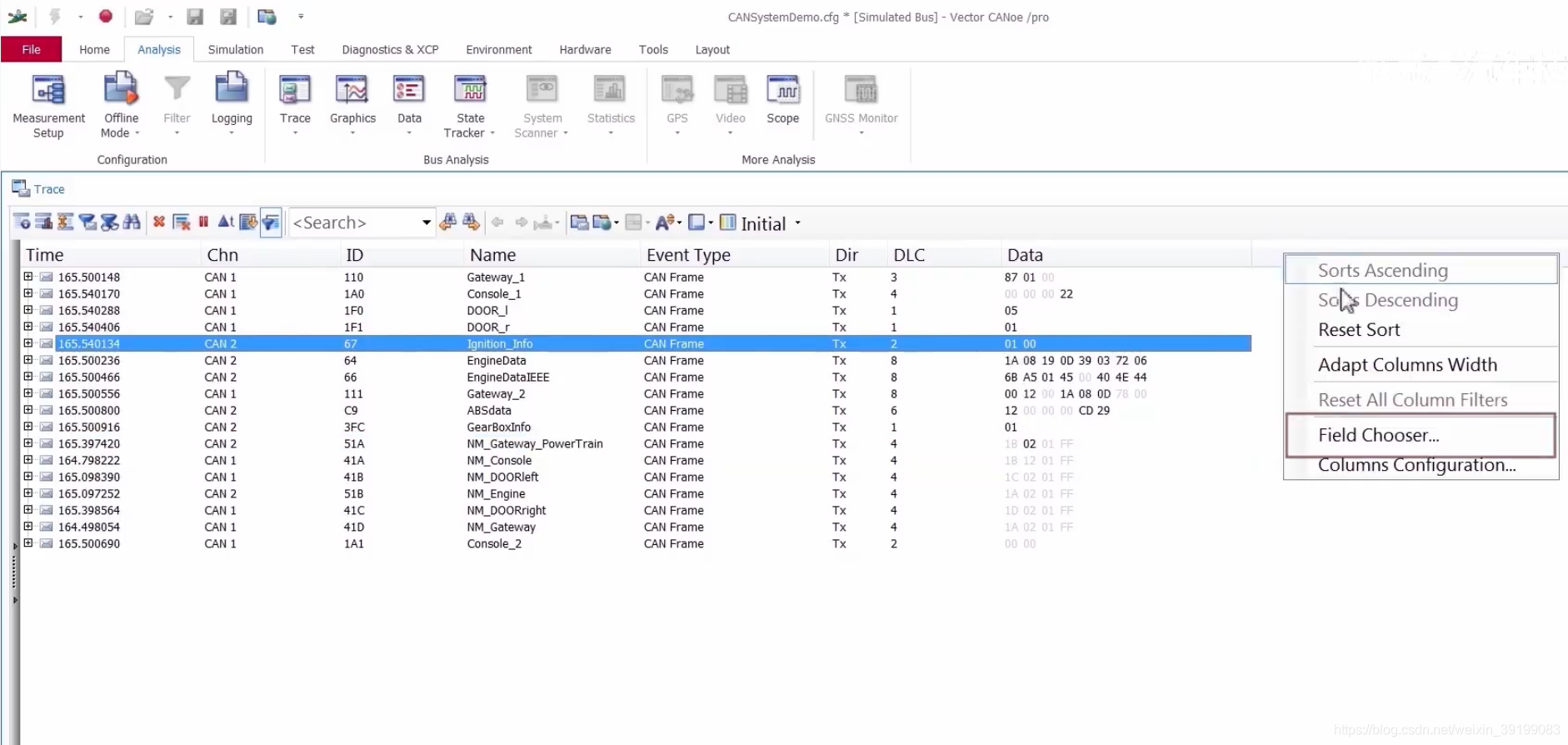

在列的标题栏右击鼠标选取field chooser可以设定列数及其内容

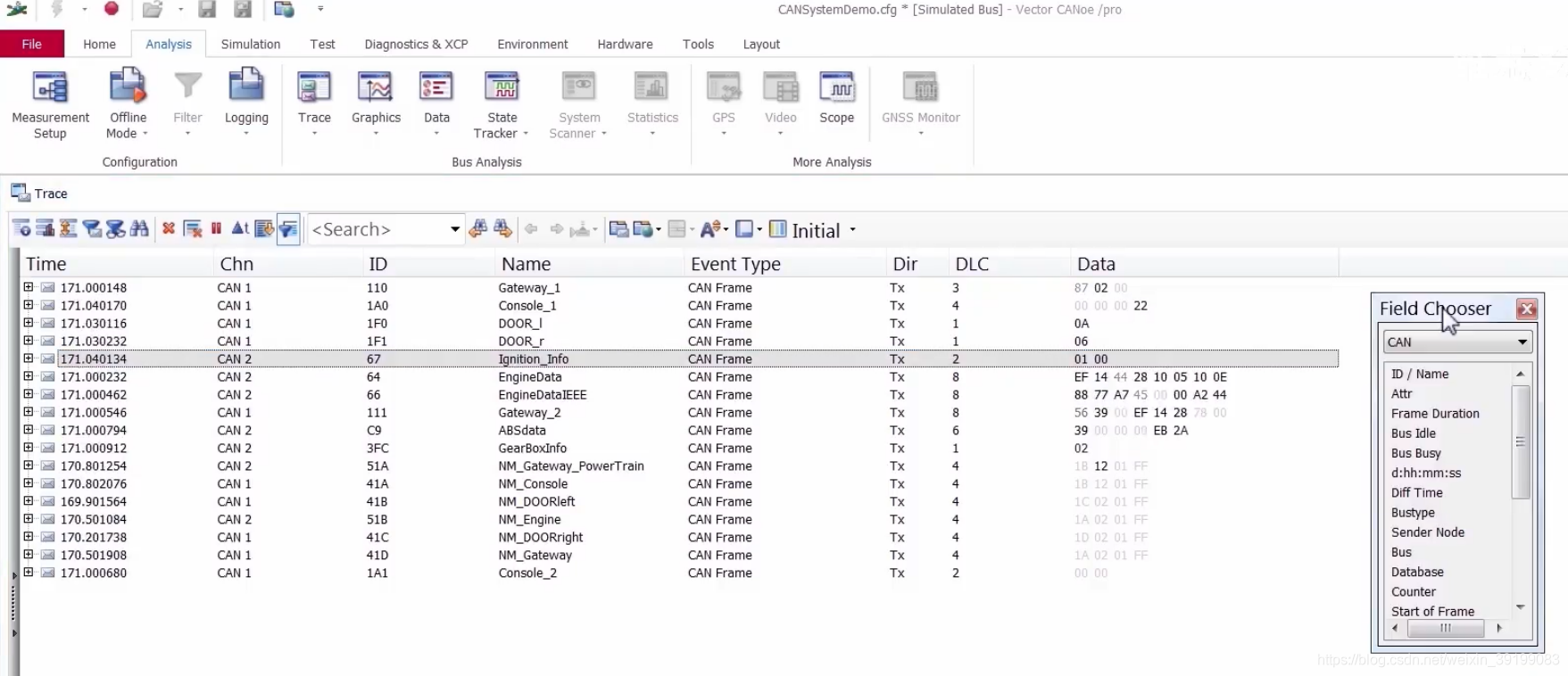

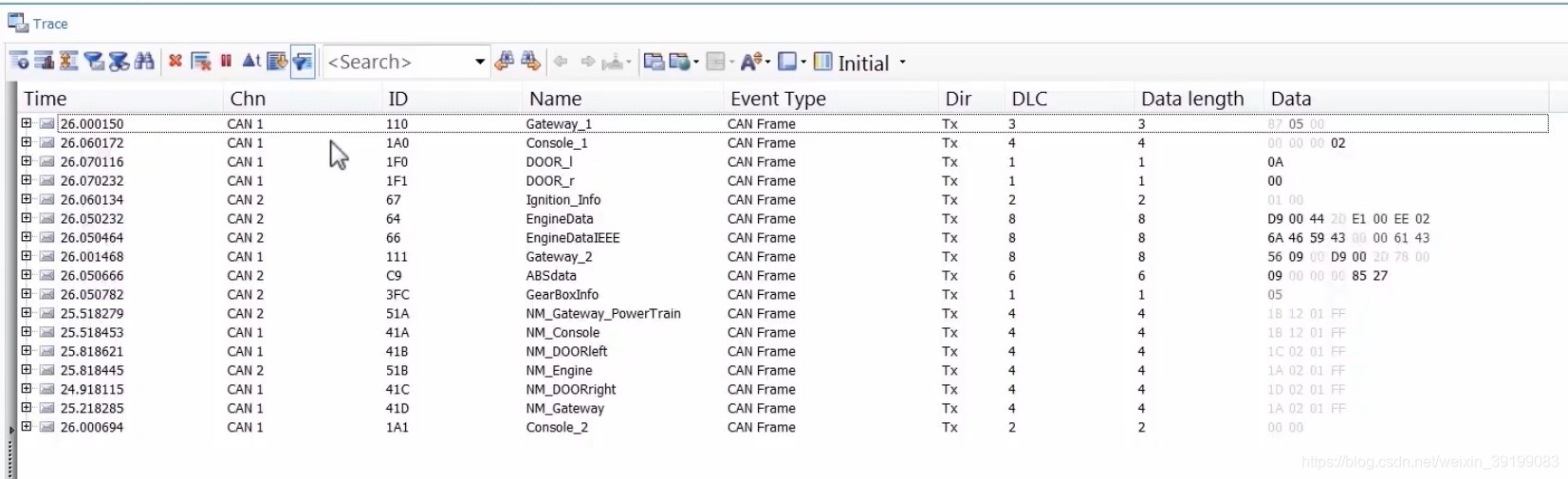

在field chooser里将需要的列拖拽至列的标题栏，或者将列的名字拖拽至空白处删除某一列的内容。

4.Trace窗口的几个常用工具

4.1细节查看图标

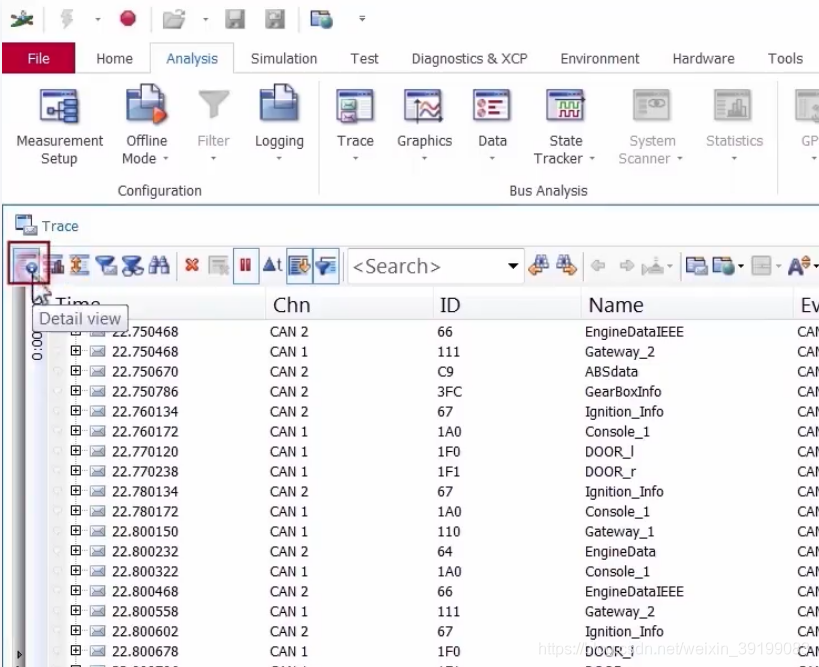

 点击Trace窗口左上角的Detail View图标，可以查看某条报文的详细内容。

 4.2 统计图标

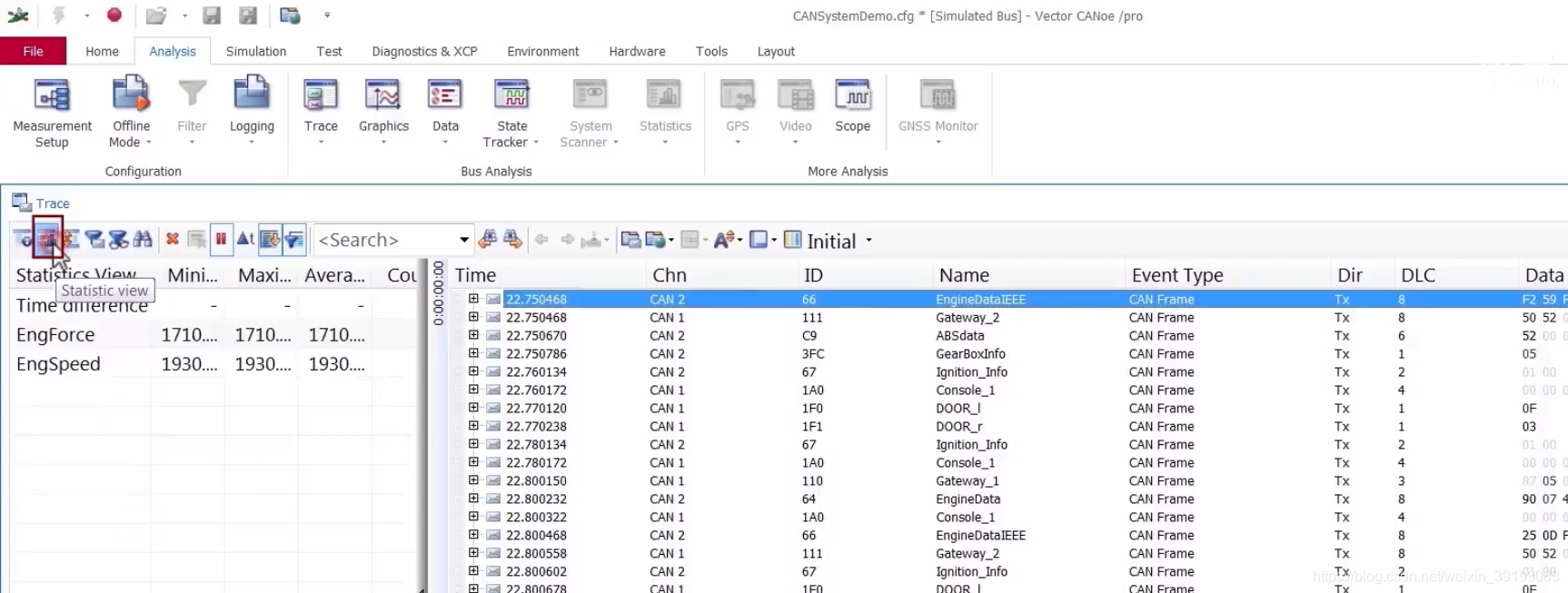

Trace窗口的左上角statistic view数据统计工具，选中多条报文，可以显示相关对比数据，时间差，平均值，最大值，最小值等。

4.3 差分分析工具

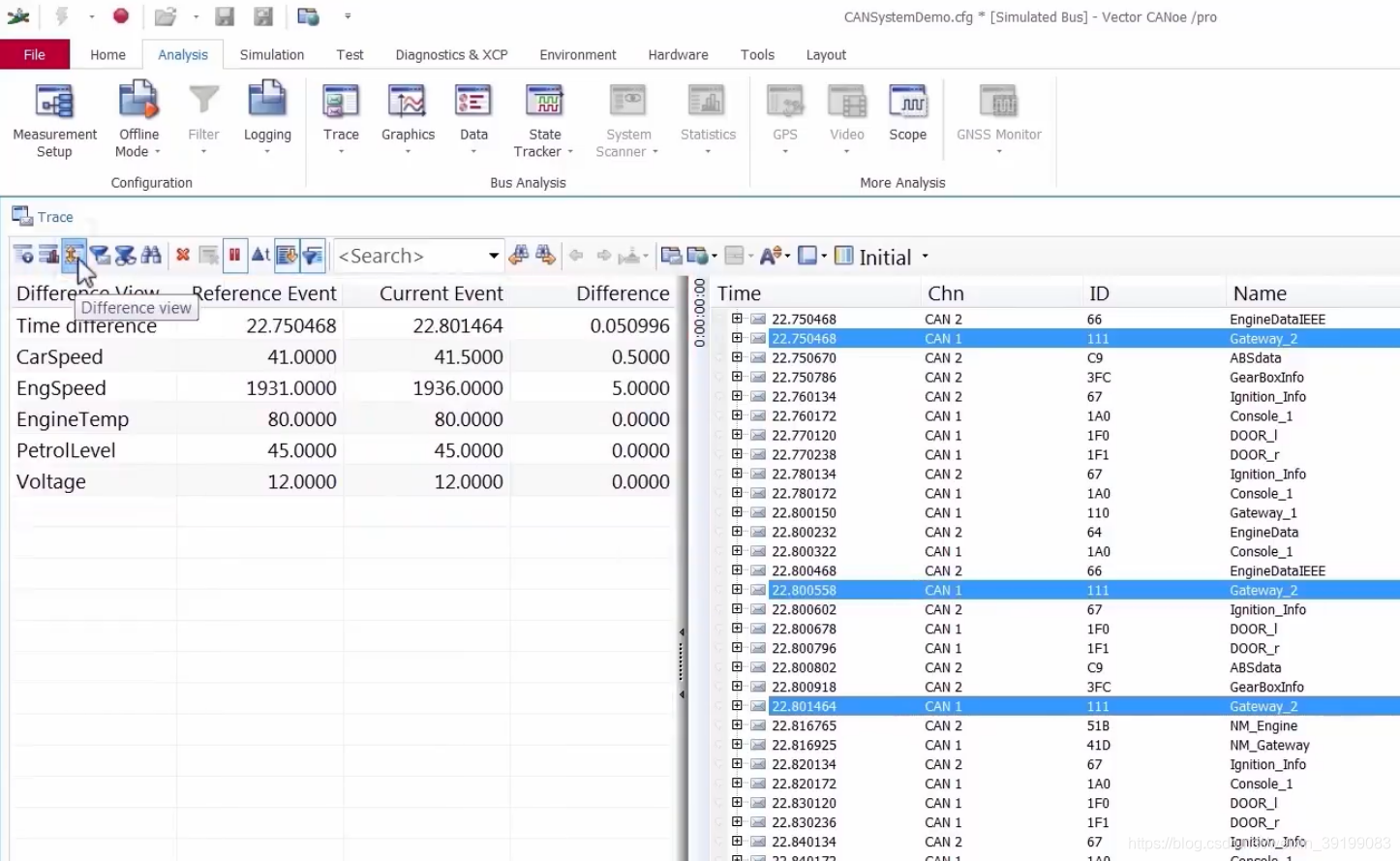

Trace窗口左上角Difference view差分分析工具

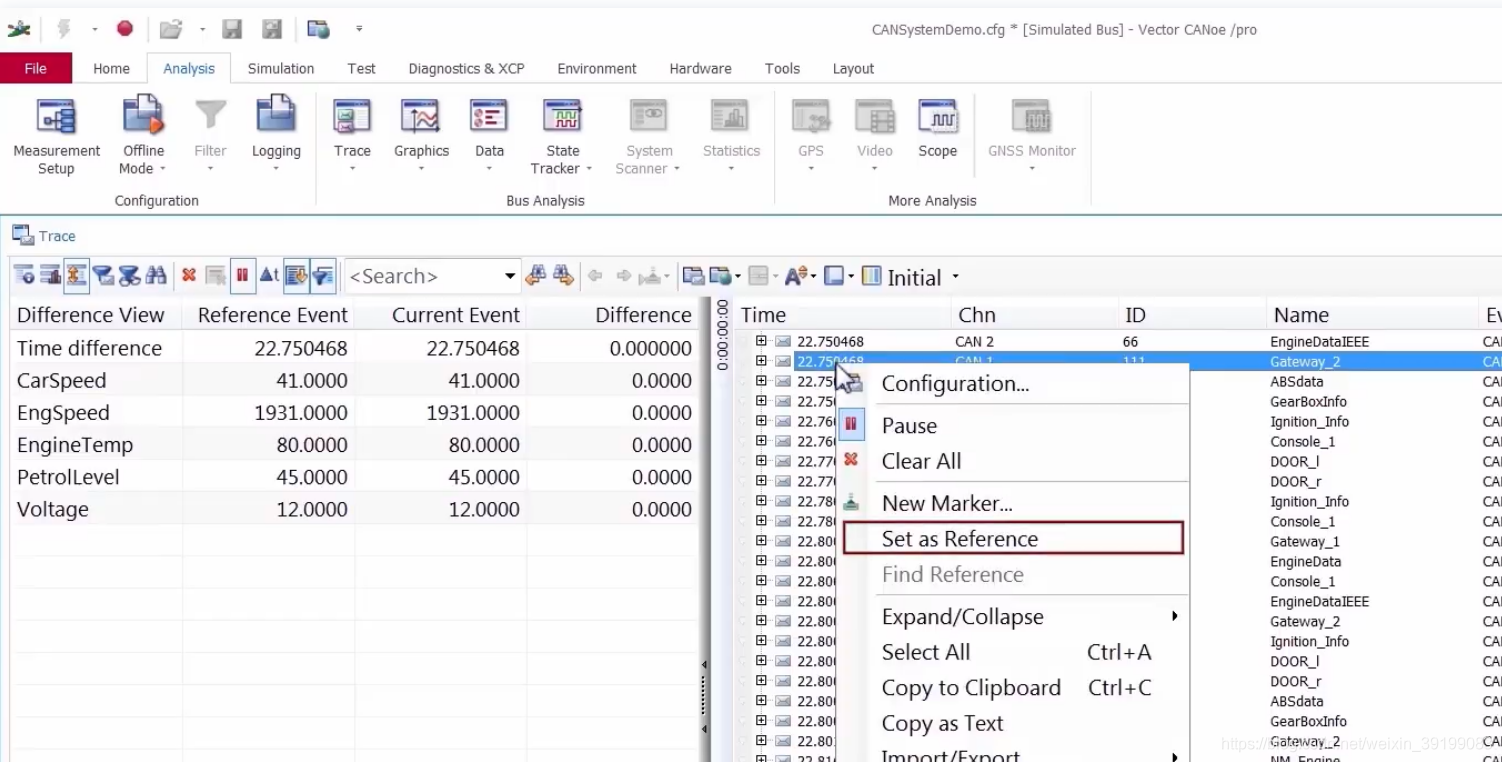

首先点击差分工具后，选中参考报文，右键设置为参考基准

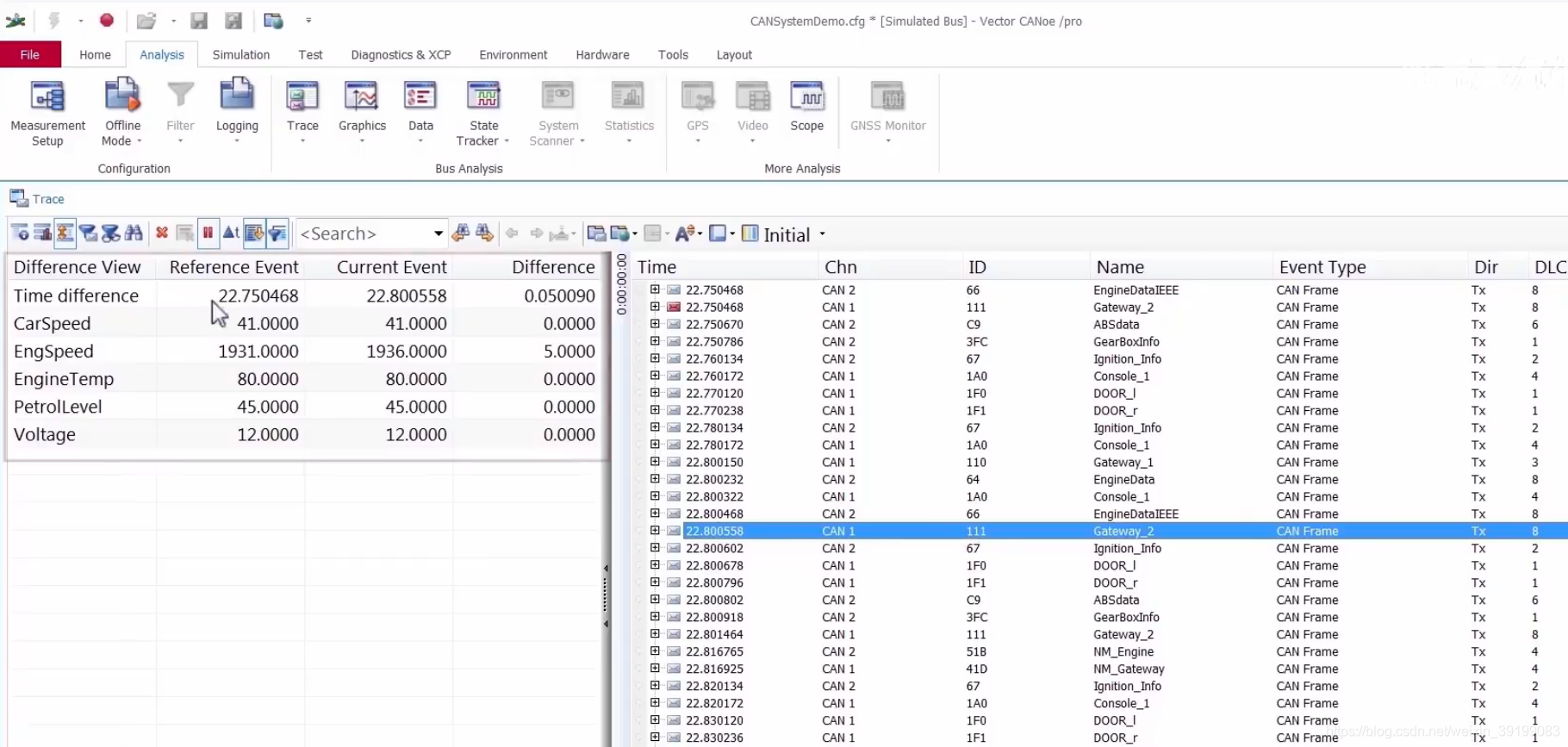

然后再选取要减去基准的报文，就可以看到时间差等差分信息，通常是同一ID报文的相邻帧做差分

5.Trace窗口缓冲空间

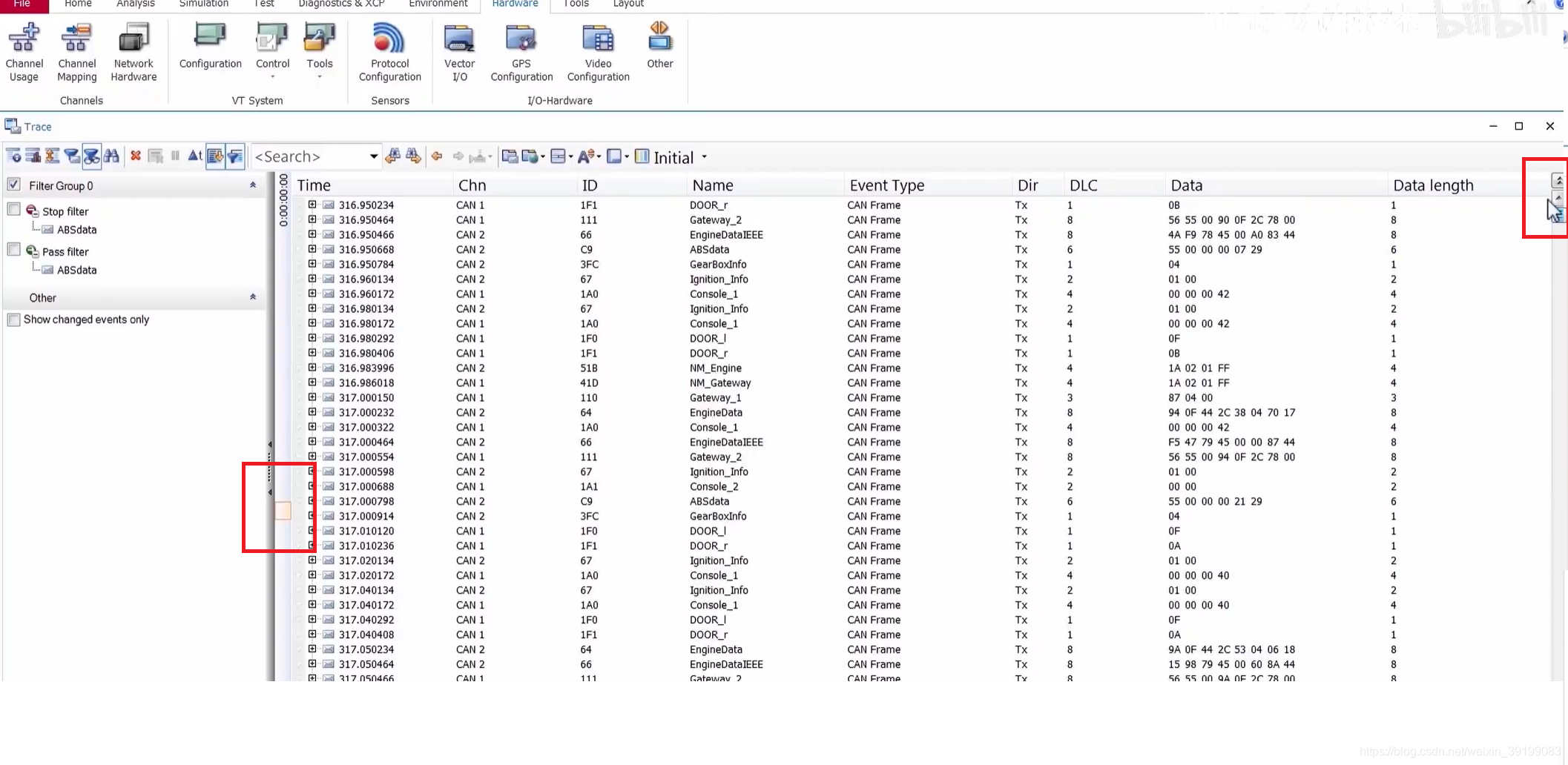

停止CANoe工程时，拖动Trace窗口的右侧滑块至最上方发现第一条报文的时间并非CANoe启动测量的开始时间，注意到左侧有个黄色方框可以往上拖动，右侧滑块从上往下仅仅是左侧一个黄色方框里的内容。前面的报文通过拖动左边黄色方框就可以看到了。

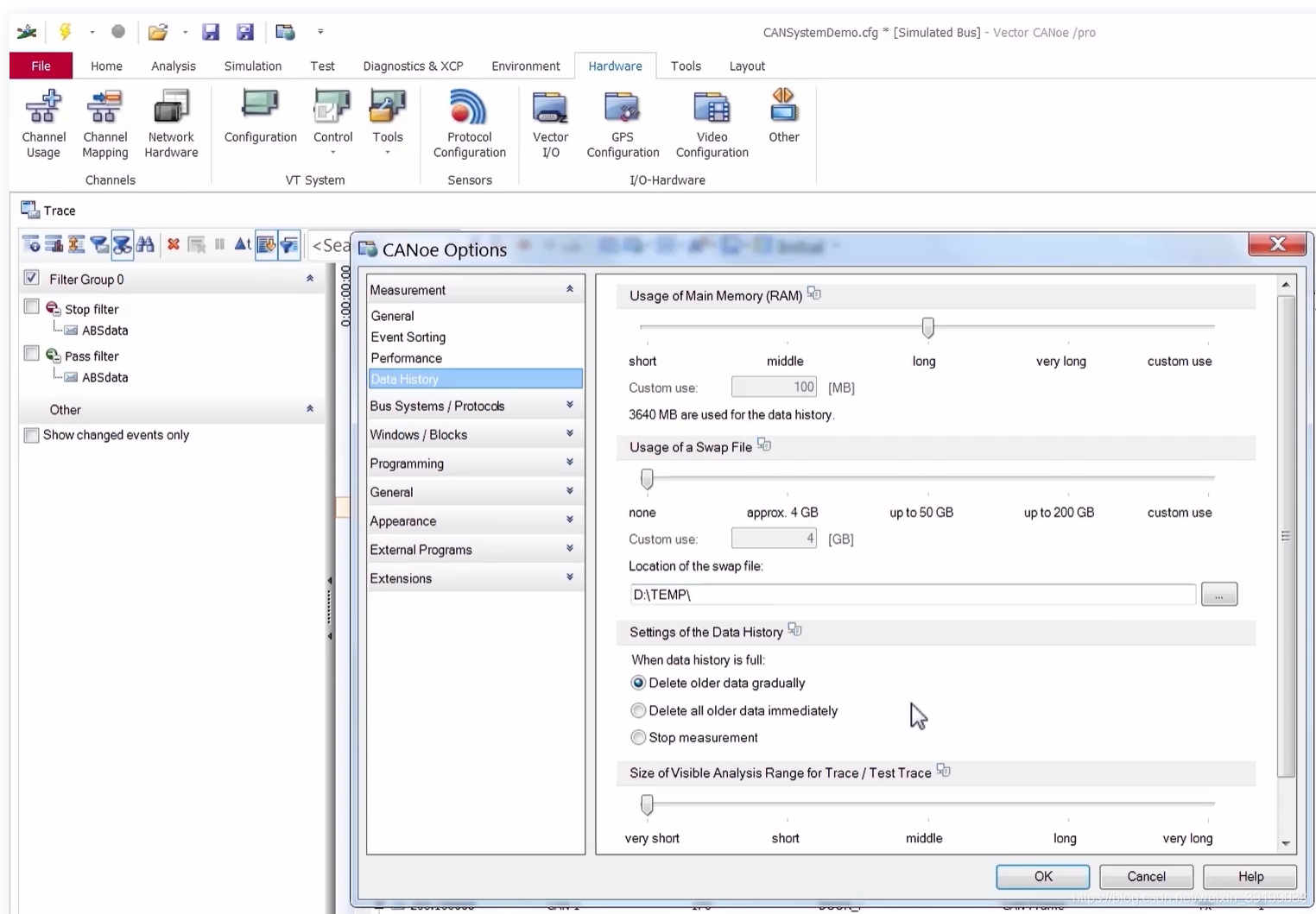

Trace缓存空间大小设置

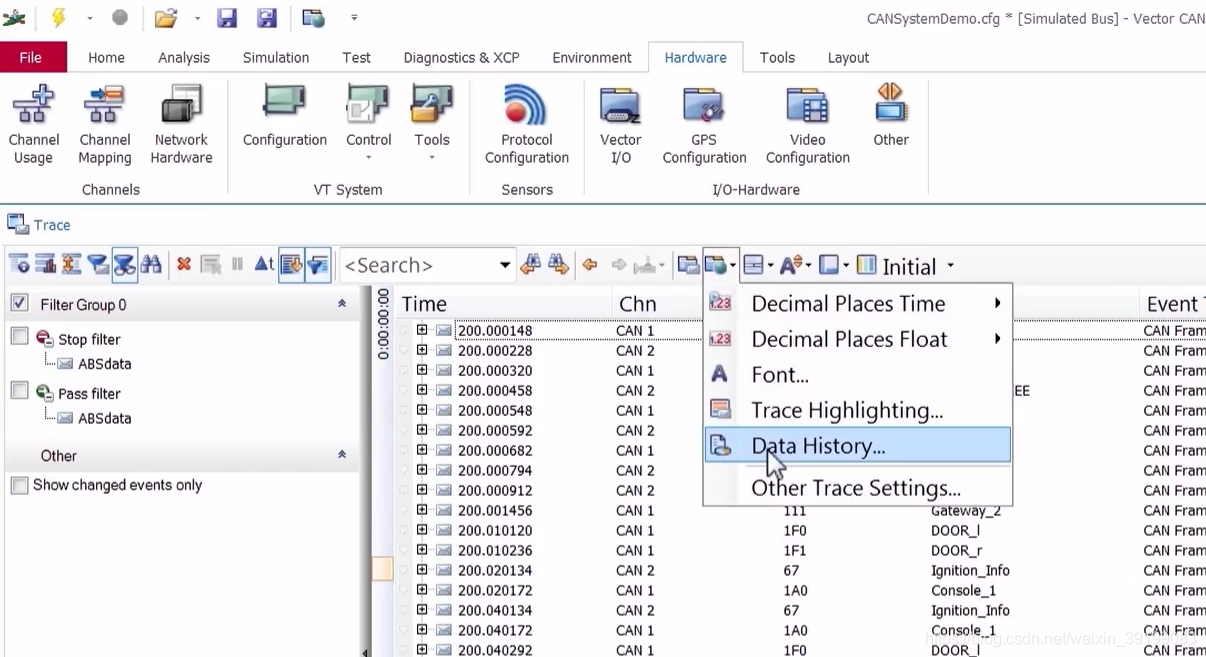

Trace可以录制的数据不是无限大的，其设置：

可以设置缓存文件的位置及大小。

6.Trace窗口的过滤功能

过滤功能是经常会用到的功能，这里介绍三种方法

6.1 Predefined Filter预过滤器

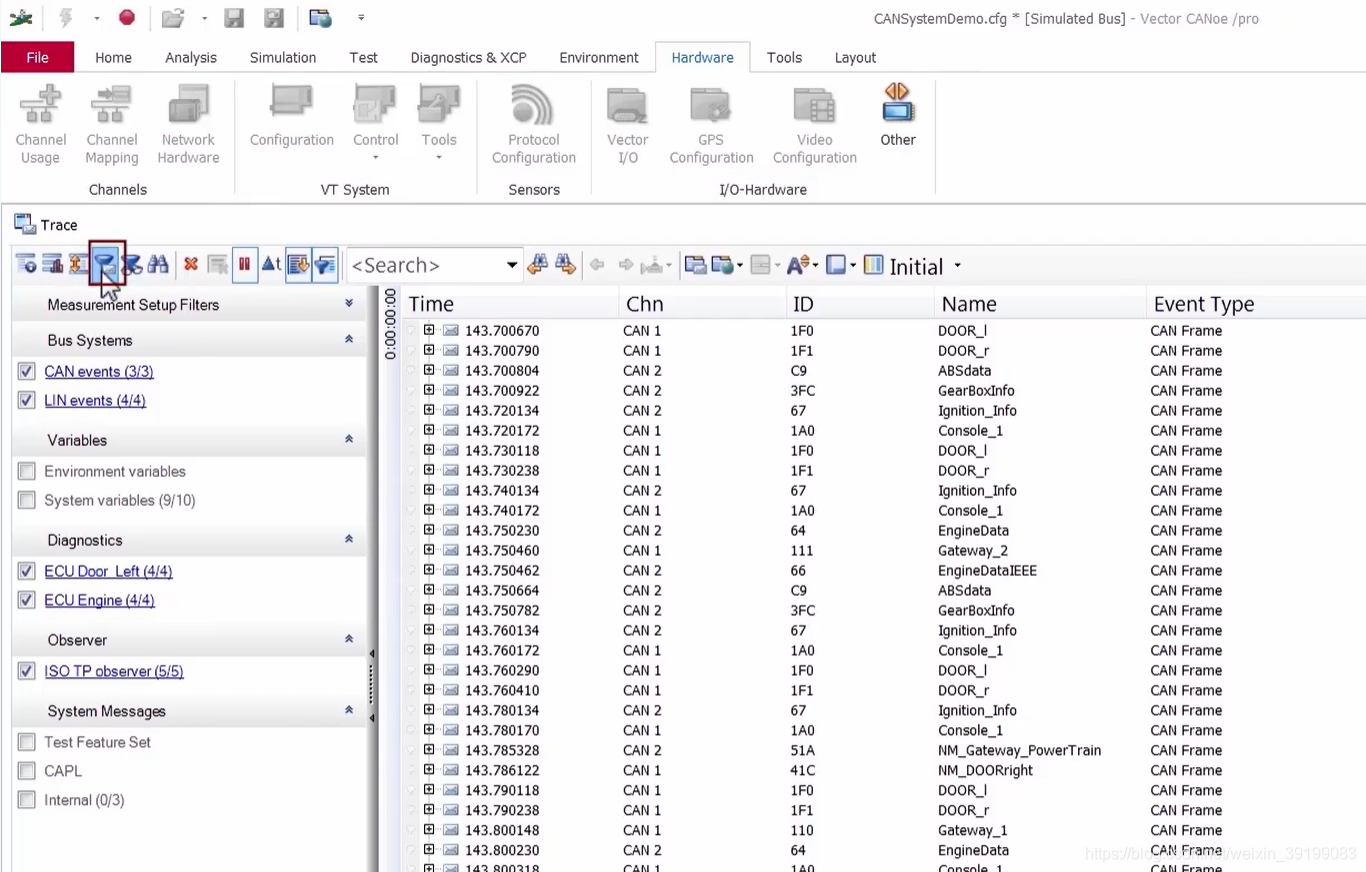

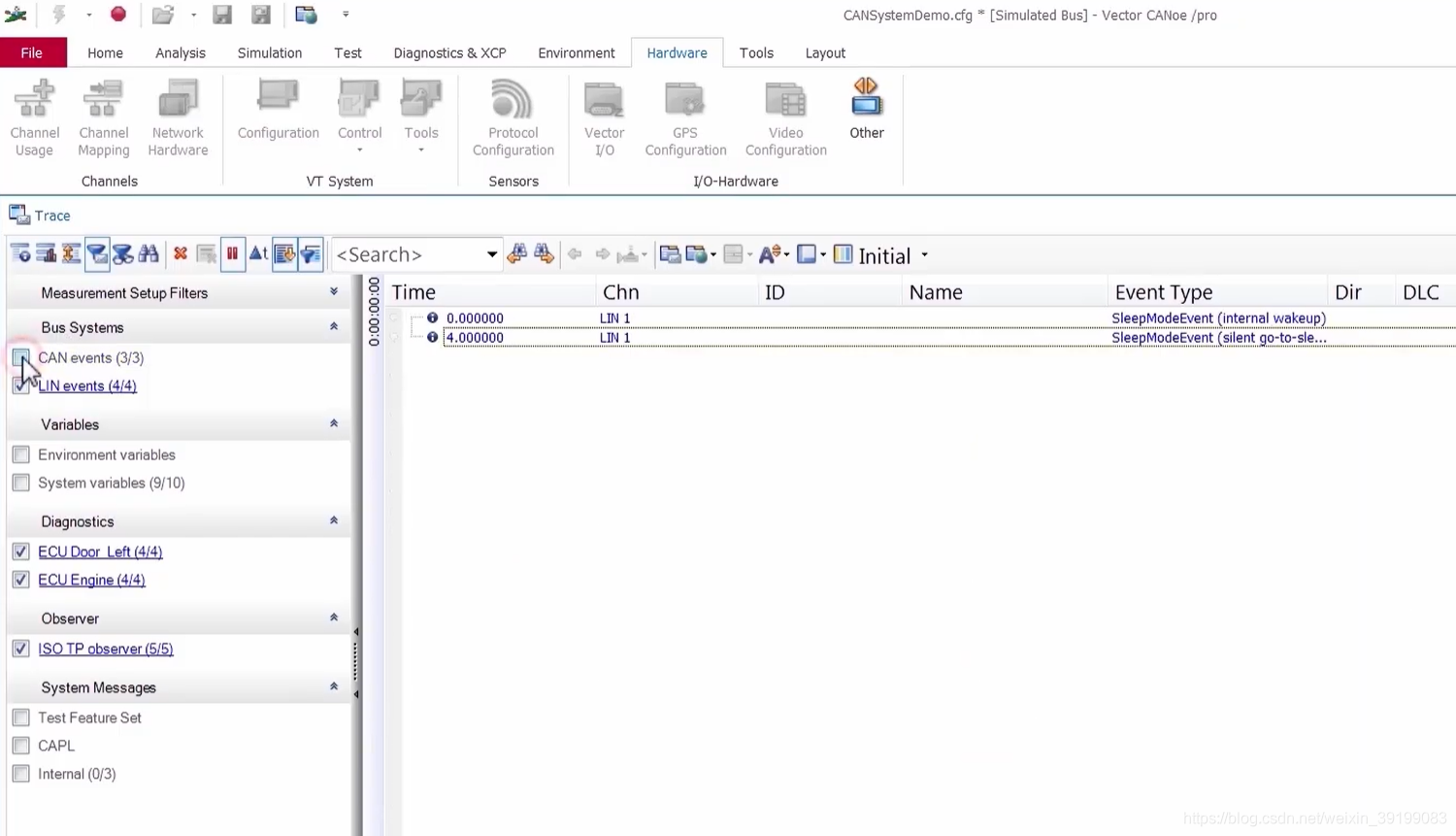

 预过滤器，可以选则显示的总线类型，如下图仅显示LIN总线报文。

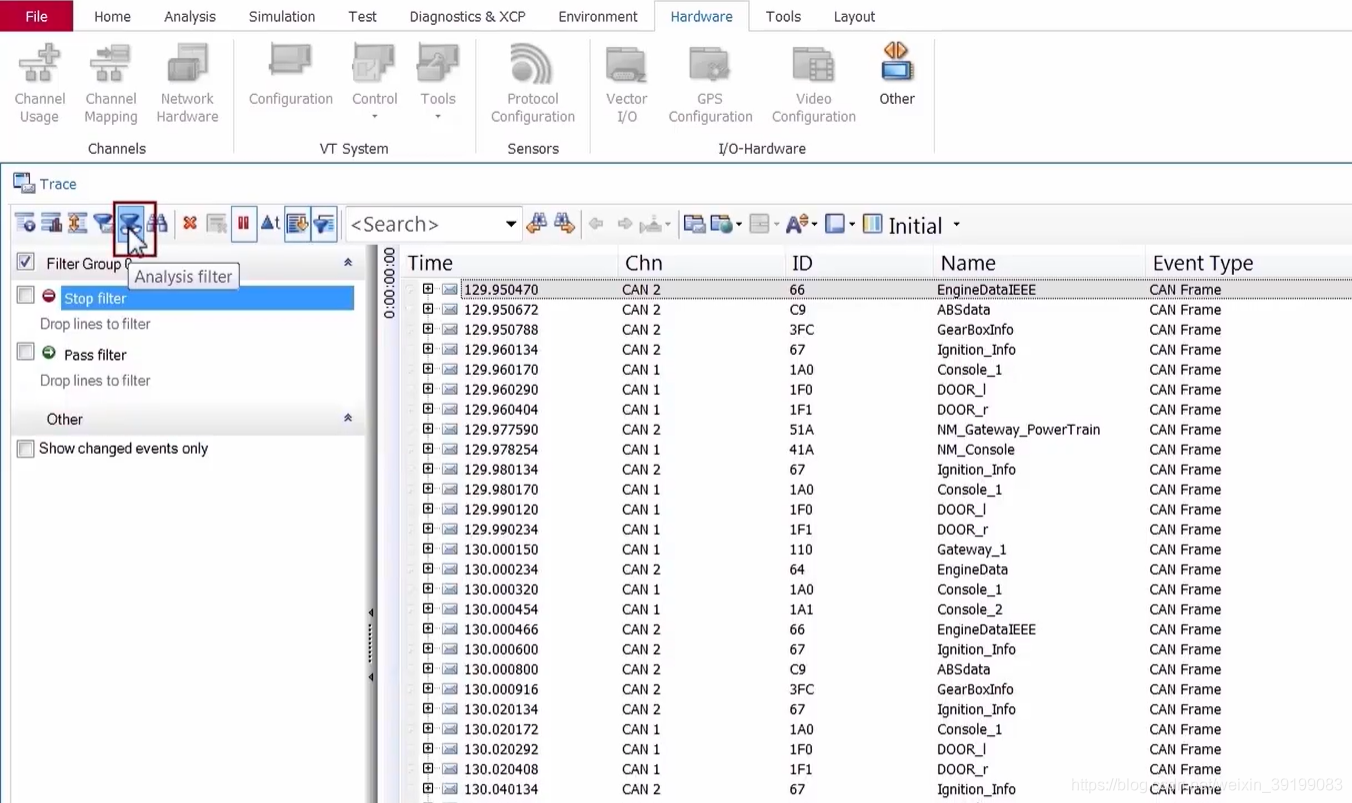

 6.2 Anakysis filter 分析过滤器

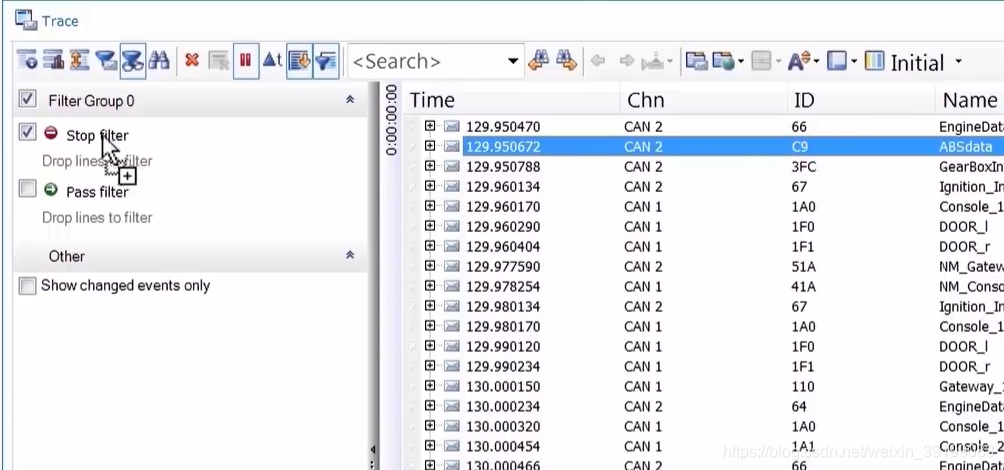

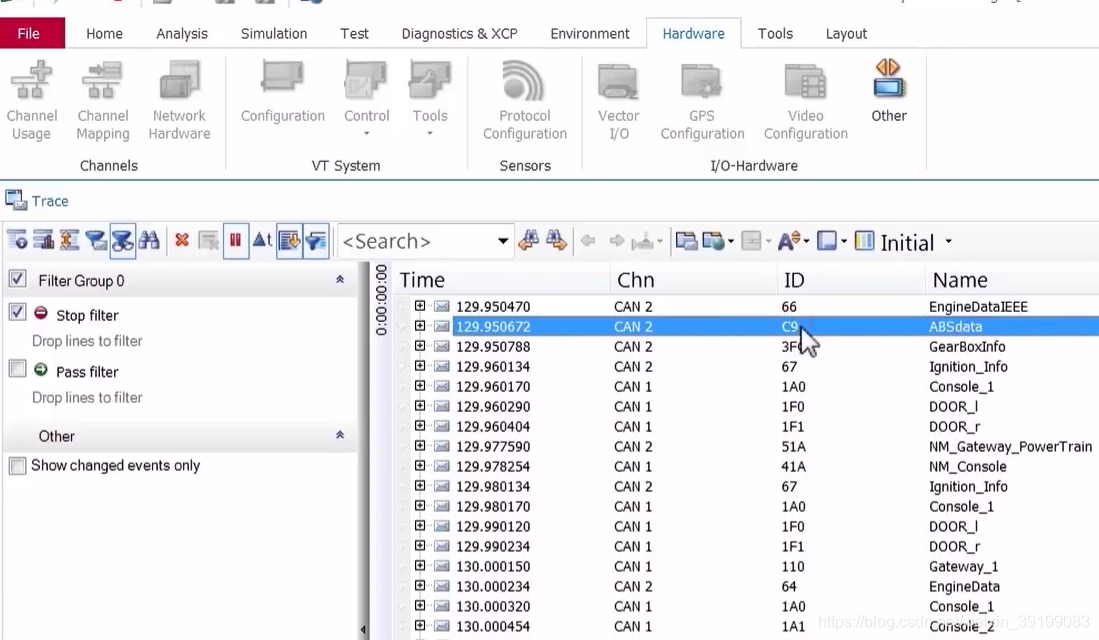

 分析过滤器有两种，一种stop filter, 阻止某些报文的显示。一种pass filter，将对应ID的报文左键按住拖入stop/pass过滤器下并勾选就可以开启过滤，若只显示一条一个时间戳的报文，可以参照第2节打开按时间顺序显示的模式就可以看到同一个ID的全部报文了。

 6.3 列过滤器

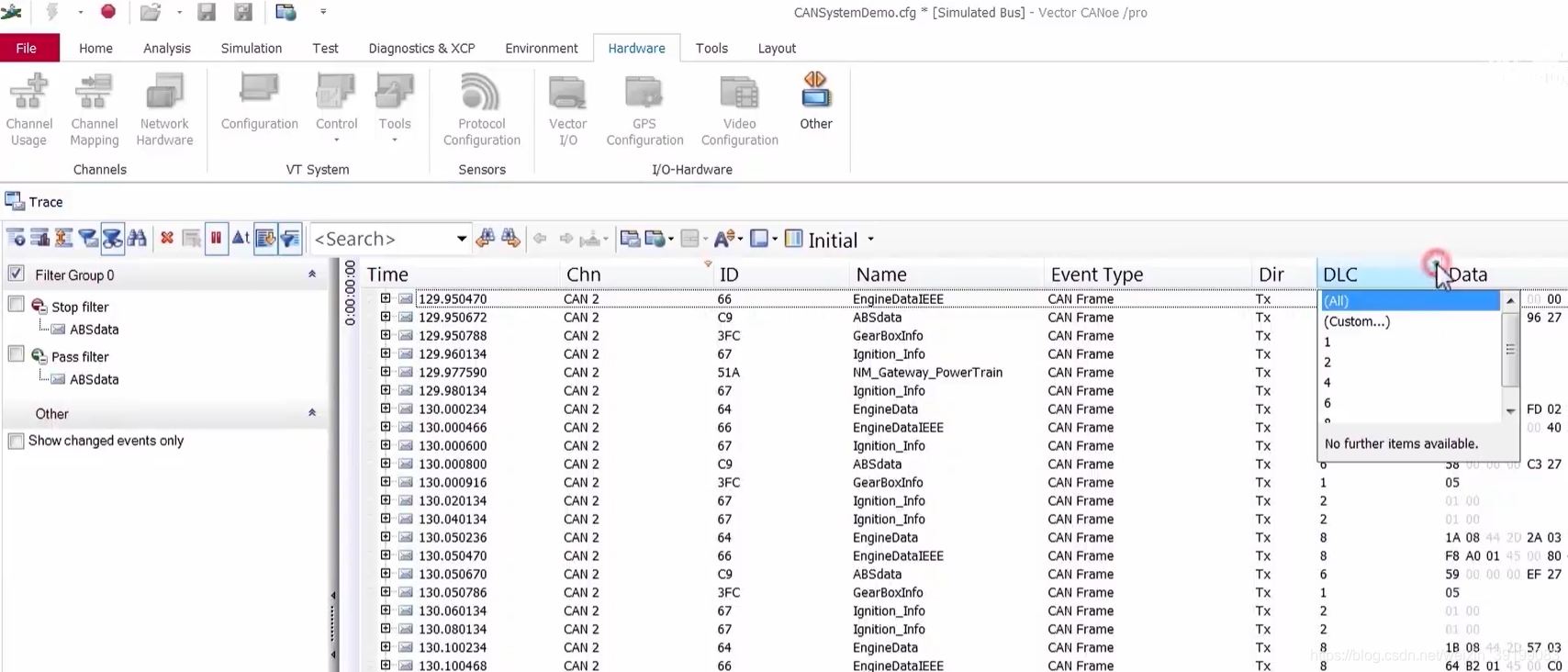

 Trace窗口的报文的标题栏，每一列的名称右上角都有一个下拉箭头可以打开筛选

 7. Trace窗口观察数据的导入/导出

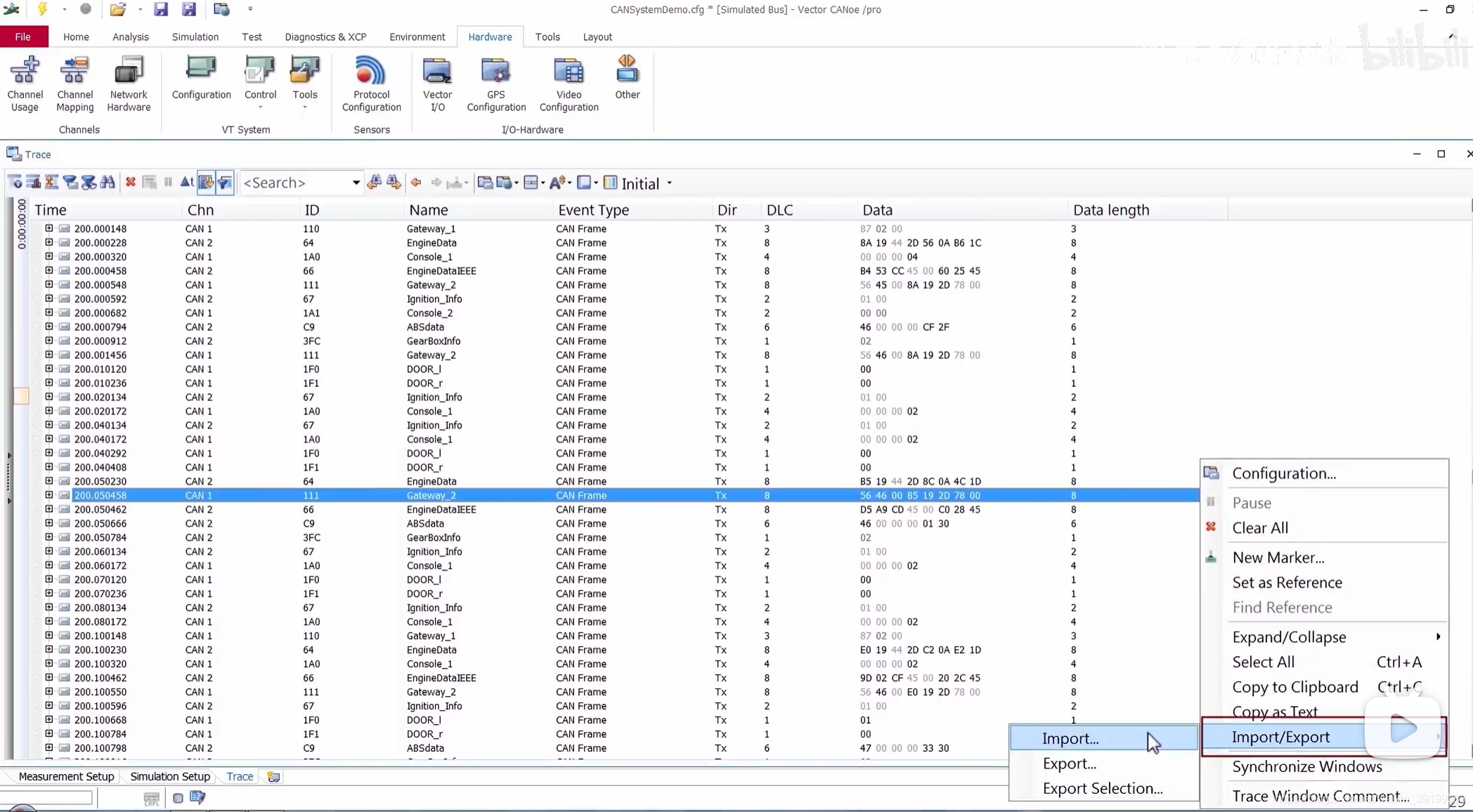

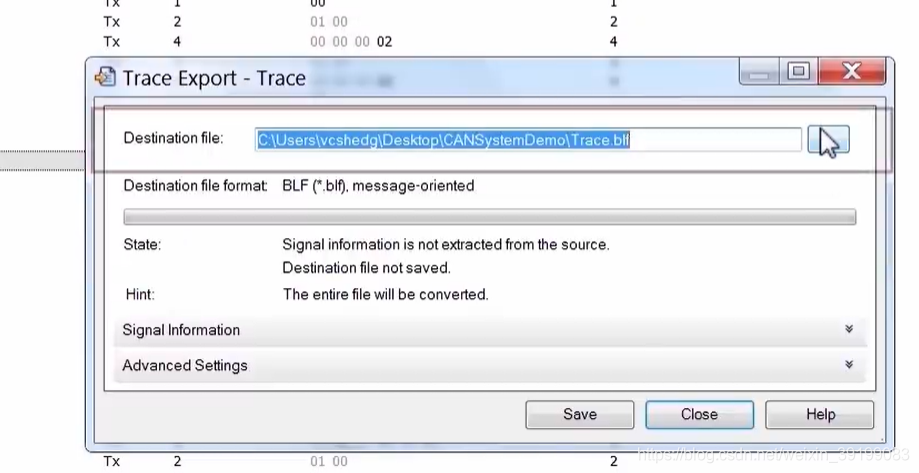

 在Trace窗口报文处右键，import/export就可以导入或者导出整个Trace窗口的数据。可以设置保存位置和格式，格式通常有.blf, .asc等
