接触器的原理及使用

接触器：一种自动的电磁式开关，其主要控制对象是电动机，也可用于控制其他交直流主电路和大容量控制回路

优点：

远距离操作

欠电压释放保护（当电动机正常运行时，电源电压过分地降低将引起电动机转速下降甚至堵转，在负载转矩一定时电动机电流将急剧增大引起过电流。此外，电压过低将会引起一些电器释放，造成控制电路工作不正常，可能产生事故。因此，在电压下降到最小允许值时需要切断电源，这就是欠电压保护。其任务主要是防止设备因过载而烧毁。  ）

控制容量大

操作频率高

工作可靠，使用寿命长

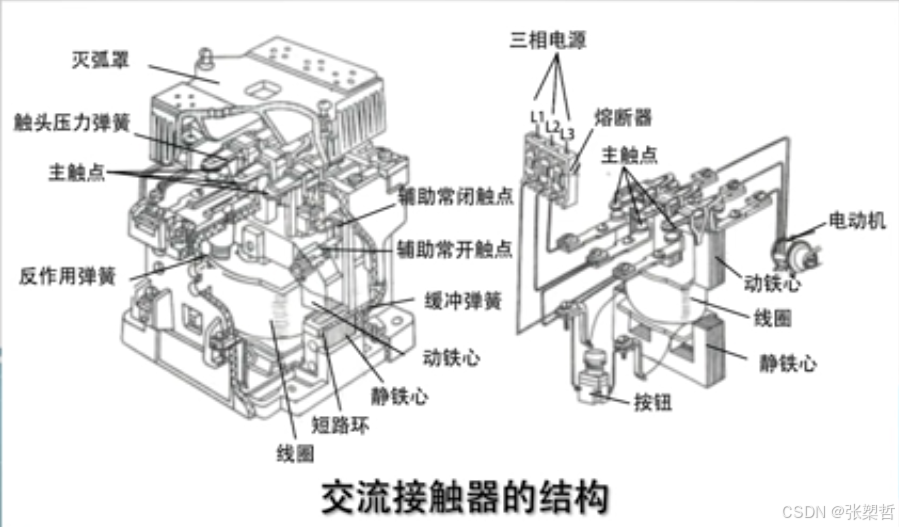

结构： 电磁机构 触头系统 灭弧装置 和其他部件组成

电磁机构（线圈 动铁心 静铁心）

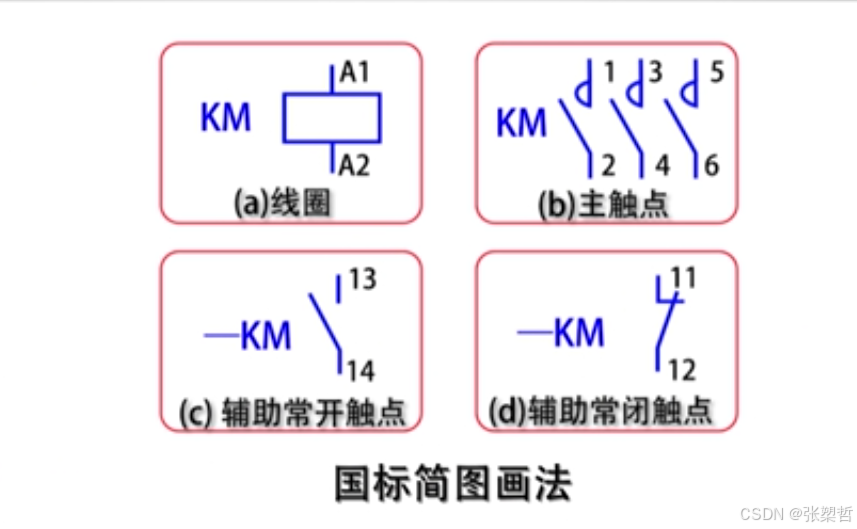

触头系统（3对主触点（通断主电路）和若干对辅助触点（电路的电气联锁或辅助电路控制））

小容量接触器（常采用双断口桥型触头（有陶土灭弧罩）以利于灭弧）

10A以上的大容量接触器（常采用纵缝灭弧罩以及栅片灭弧结构）

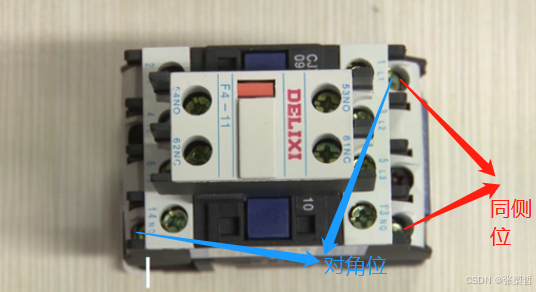

线圈接至A1,A2位置可以接在同侧位，也可以接在对角位

接线时请注意触电的位置 特别主触点和常开常闭触点 不能错接

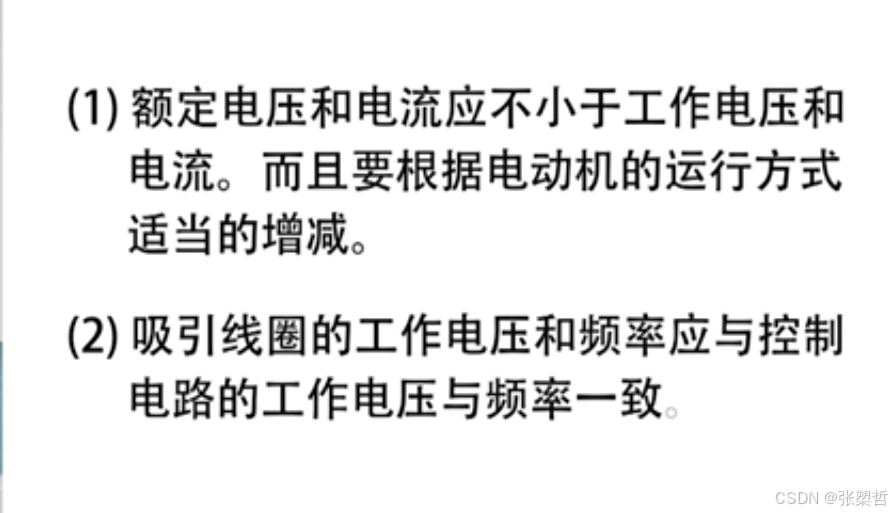

额定电压：指主触头的额定电压 有220v 380v 660v

额定电流：指一定条件下所规定的主触头的额定工作电流

交流接触器吸引线圈的额定电压：36v 127v 220v 380v

机械寿命应较高
