NX10 入门图文教程——异形台架(扫掠或者沿引导线扫掠)

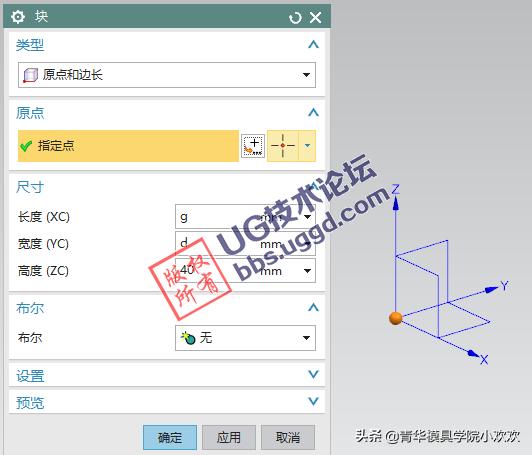

块，长方体，由于这个体不是对称的，所以选择长方体完成，原点开始，设置参数

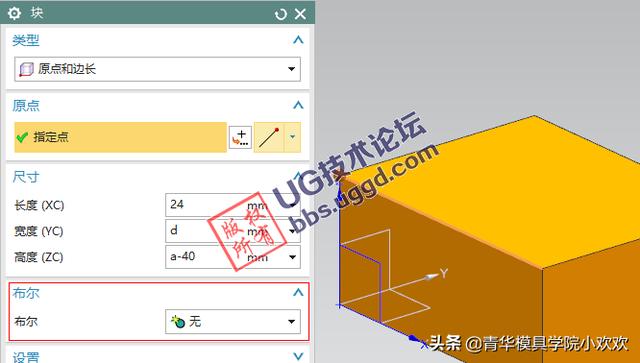

长方体，选择棱边端点，这个地方用长方体目的是上方的这个块与下面的块分成两个实体，这样便于拔模，如果使用垫块的话，没有办法进行两侧同时添加角度

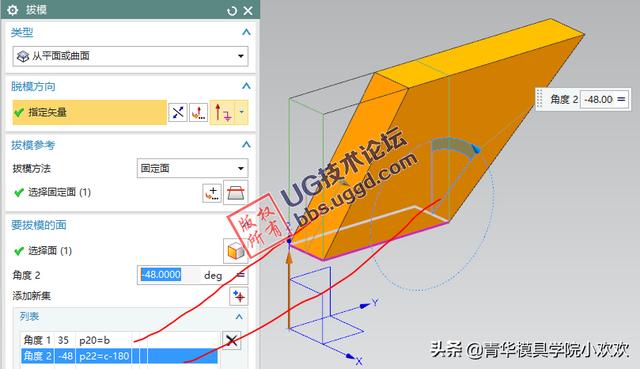

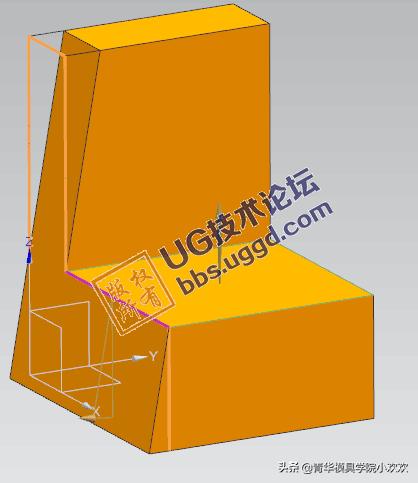

拔模，把底部实体隐藏，固定面，选择上长方体底面，矢量直接选择z方向即可，拔模面采用添加集合的方式添加两个不同角度的面，注意角度的填写，观察面的起始位置到倾斜位置，二者之间的角度

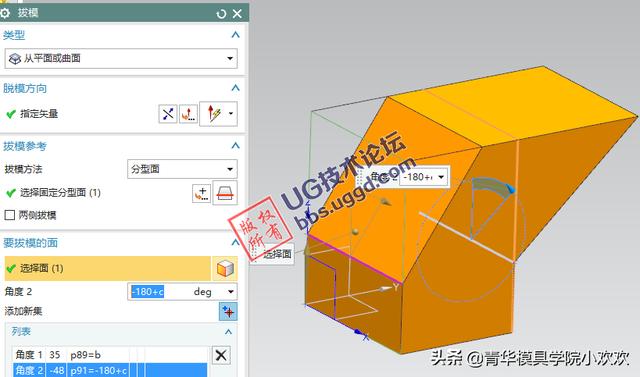

下图为垫块拔模的效果，无论使用固定面还是分型面，都不能把整个面在台阶处进行分开拔模

可以把作为一个整体来进行分型面拔模，再添加一个腔体，这个也是一个思路，操作步骤都是3个

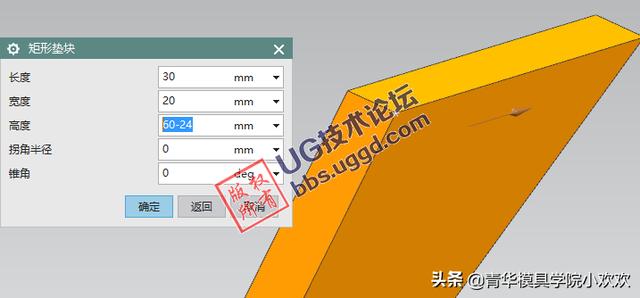

垫块，选择侧面作为安放面，水平棱边为参考，长度方向任意，宽度和高度要准确

共线操作实现顶部棱边对齐；水平操作定位棱边端点和垫块边0距离标注，实现对齐，0标注尺寸线与参考平行，所以选择水平'

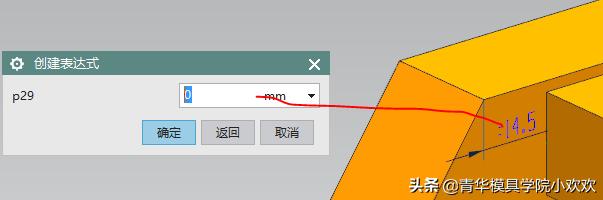

下图为水平定位修改为0，界限位置可以是上图中的多条棱边即可

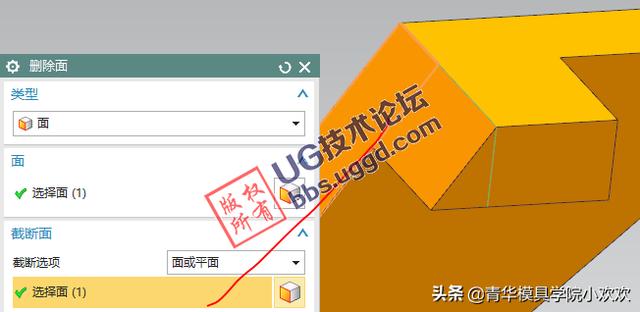

删除面，添加截断，实现单侧面对齐

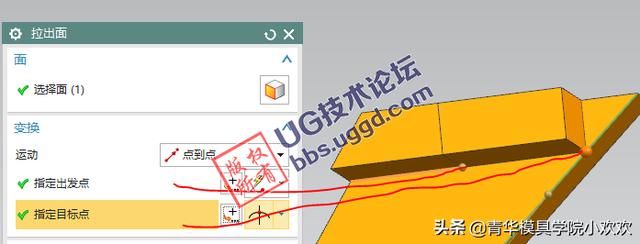

拉出面，根据图纸，应保留垫块一侧垂直面，所以采用拉出面，点到点拉出，从单侧端点到交点位置

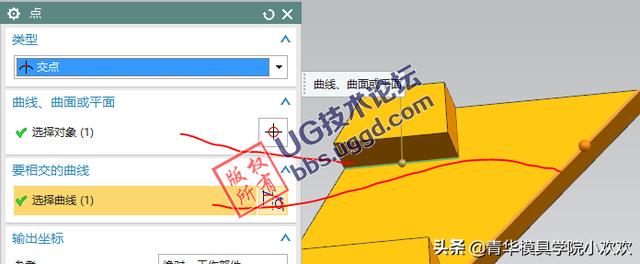

这交点一定使用点构造器来完成，棱边不够长，所以在点构造器中，切换到交点，分别选择两个棱边，系统自动找到两个没有相交棱边的交点

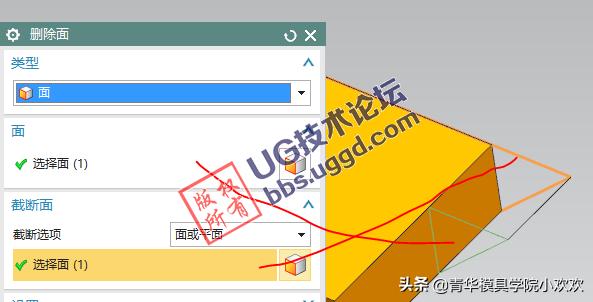

删除面，把后方多余的三角面删除掉

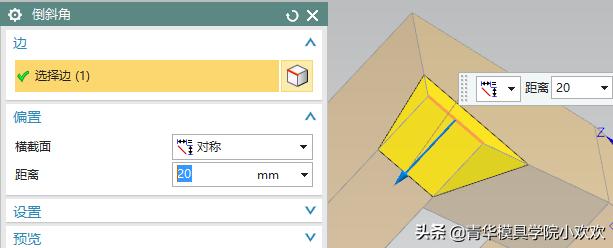

斜角，对称，根据45度，选择对称

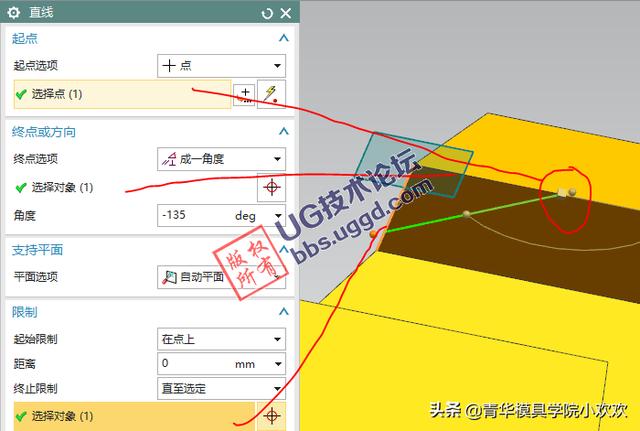

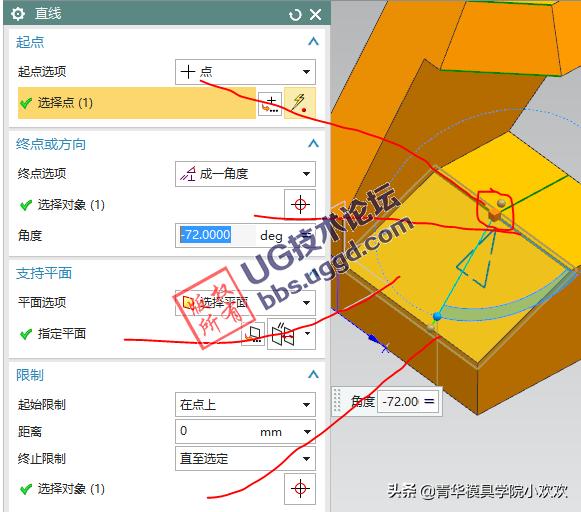

直线，选择后方平面，直线所在平面必须注意选择，否则直线的位置可能不会正确，捕捉端点，利用角度，注意正负调整方向

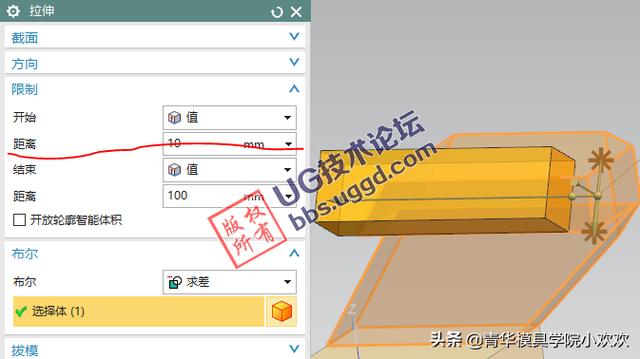

拉伸，选择直线，根据拉伸方向，设置距离，10位置必须要准确，其他的可以任意，只要与实体求差即可

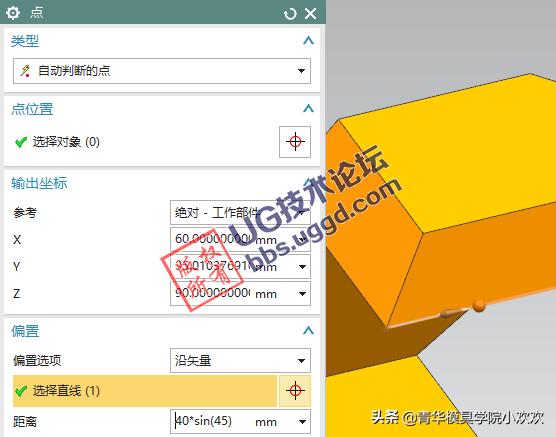

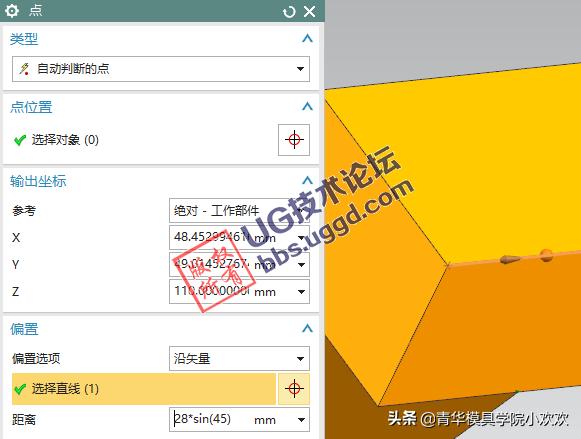

直线，点偏置，沿矢量，选择的时候要在远离参考点位置点选，这样距离为正，根据角度计算距离

面要先选择，成一定角度，根据图示角度进行计算，直至图示角度，终止位置可以不用选择

直线，同样的方法设置上方的直线

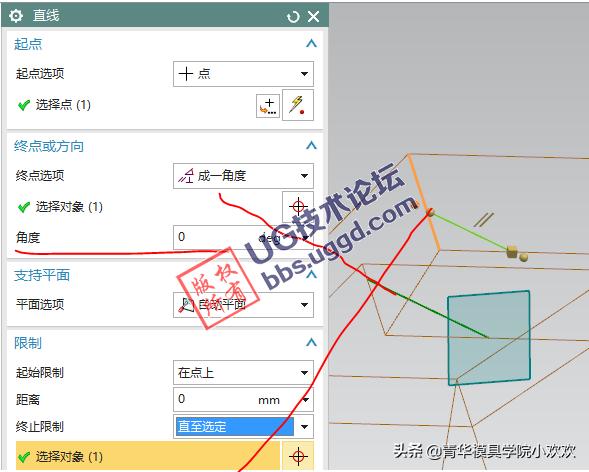

确定后，这个角度是平行所以设置0度

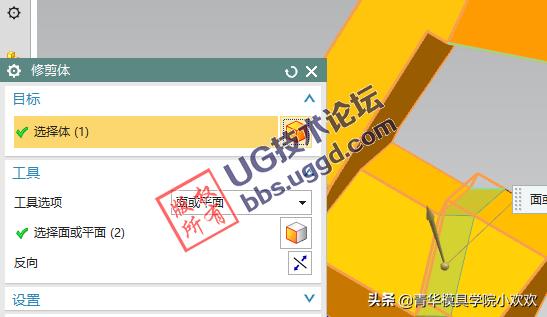

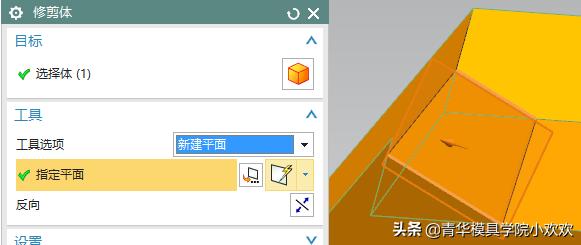

修剪体，以两条直线创建平面进行修剪

求和，把两个实体求和,

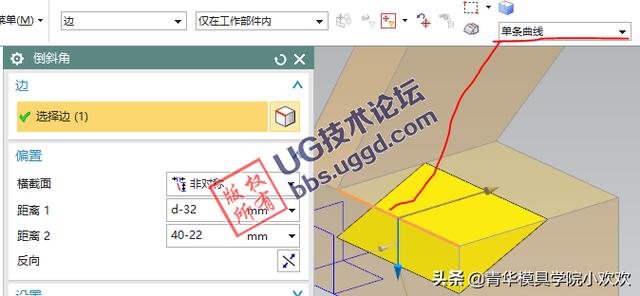

斜角，过滤器为单条曲线，依据图示进行距离设置

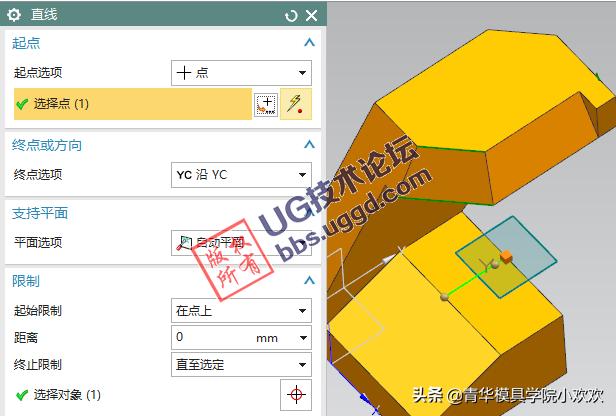

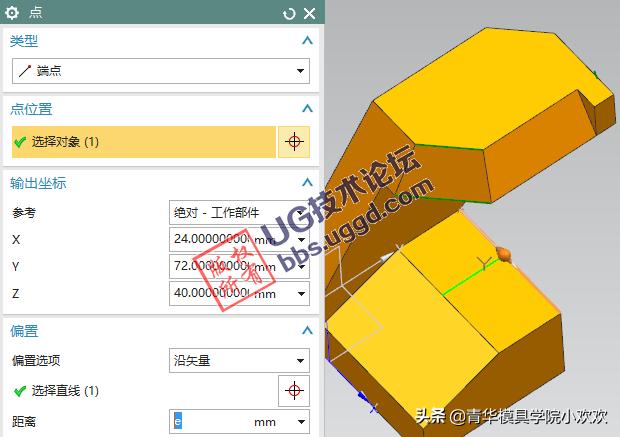

直线，点偏置，矢量偏置e，根据图示标注来完成'

确定后，看绘图区的方向符号y出现，设置终止限制，选择直线

直线，先选择斜面，捕捉上一直线端点，成一定角度，终止限制可以选做

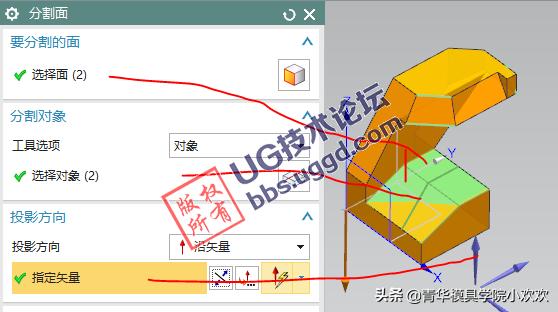

分割面，把水平和斜面利用上两个直线进行分割，投影方式为矢量选择z方向即可，由于有斜面存在所以不能选择垂直于面，另外根据图纸为三视图也应该是矢量方式

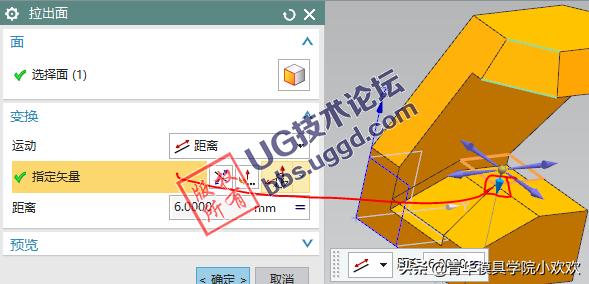

拉出面，按照矢量方式进行，选择z方向，设置距离为

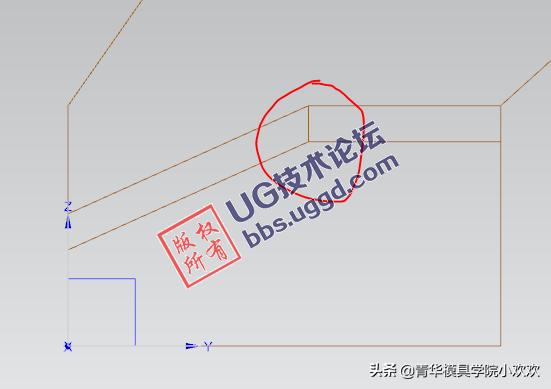

线框形式下，下图这个位置与图纸三视图要求相同，这个就是使用拉出面，按照方向进行拉伸，而不是使用偏置的原因

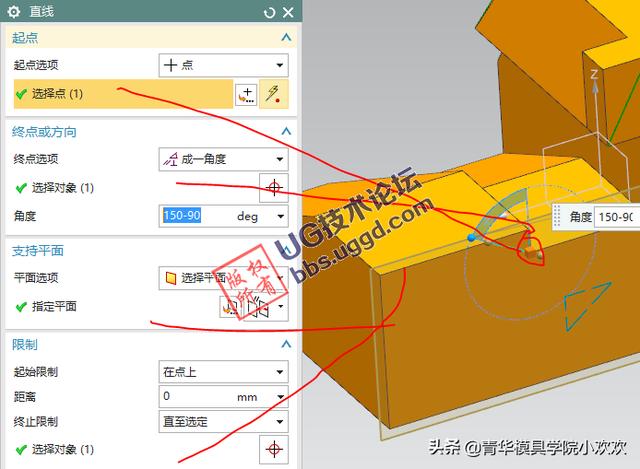

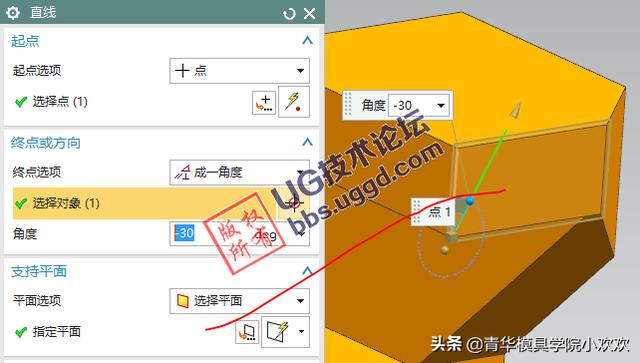

直线，选择后方平面，捕捉端点，成角度，设置角度

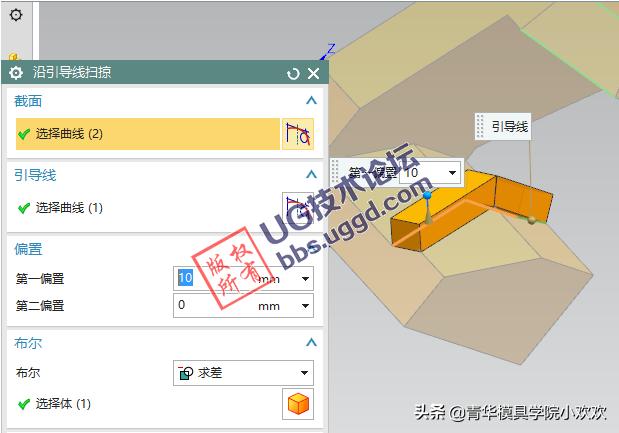

沿引导线扫掠，槽底棱边沿上直线进行扫掠，扫掠后所成一个面，如果添加上偏置的话，即可成为实体，进行布尔运算，第一和第二就是片体的上下位置，可以使用正负控制方向，所以不用区分

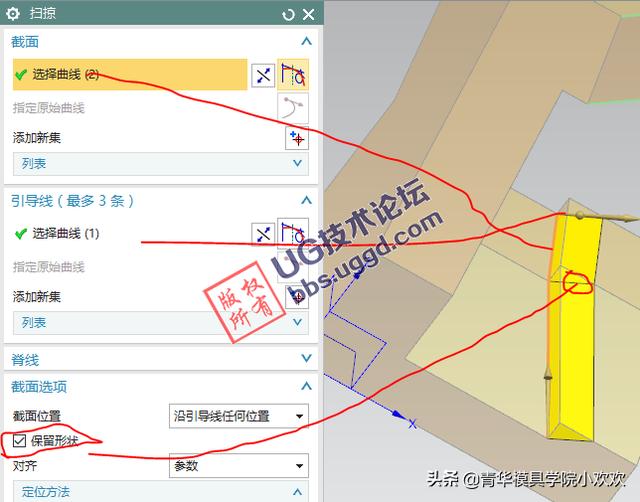

扫掠的话，只能形成片体，另外要添加保留形状，否则这个面是一个曲面形式

使用修剪体把多余的部分去掉

沿引导线扫掠和扫掠两个命令对比，前者比较简洁，可以一步完成造型，所以对于这种简单的线组一般情况下要使用沿引导线扫掠，在实践中注意命令的选择。

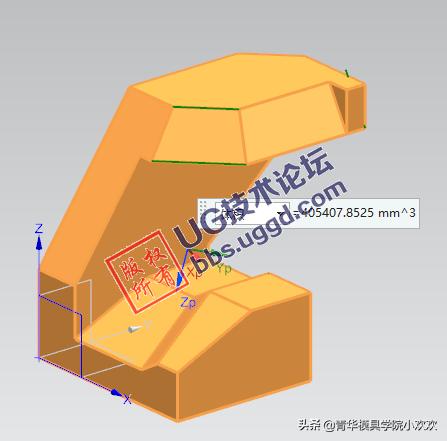

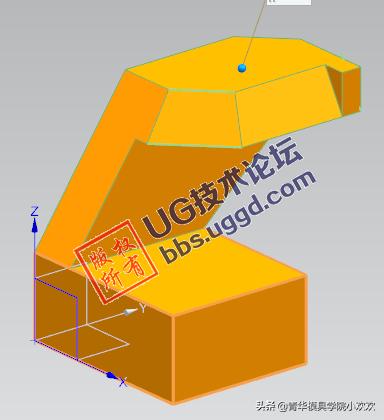

体积
