A2L文件添加结构体数组测量量，并进行测试

于 2024-02-22 13:56:16 发布
阅读量1.3k 收藏 12
点赞数 5
分类专栏： # XCP协议 文章标签： 经验分享
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_39807914/article/details/136231978
版权
本文讲述了如何在A2L文件中处理一个7x50的Uint32结构体数组，包括在MapFile中搜索、新建测量量，设置数据类型为Ulong，配置行列数据，以及在调试器和CANape中观察数据的呈现和排序，特别提到14到18位置的默认值。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

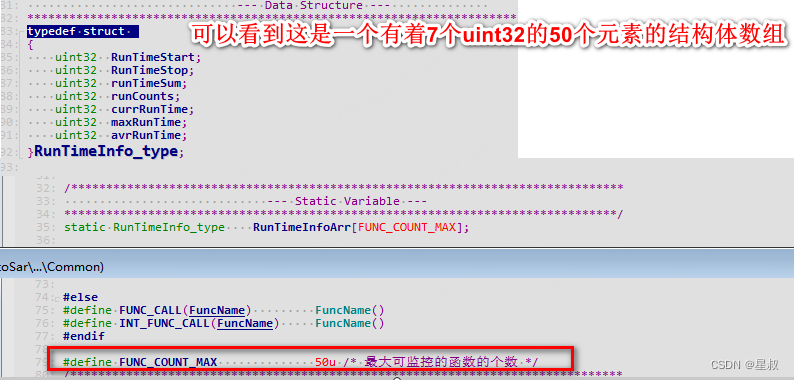

首先看到如下的待测的结构体数组变量是一个7x50的一个Uint32，相当于二维数组。

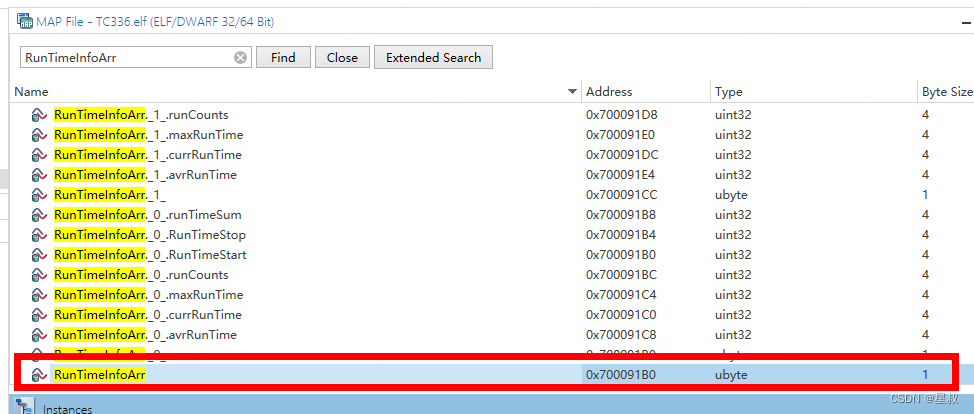

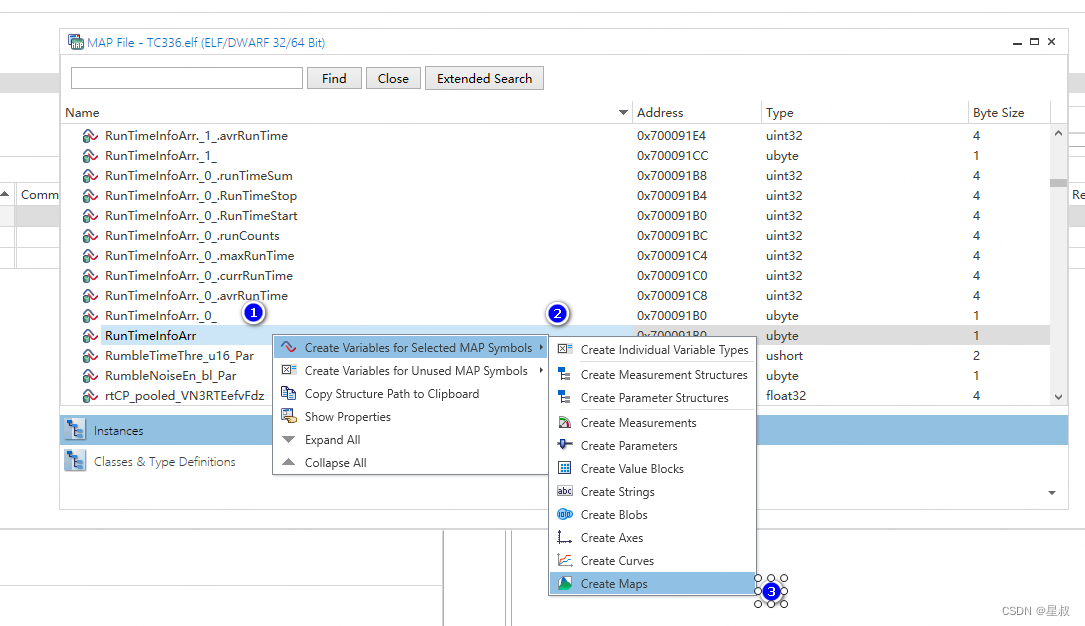

在A2L文件的Map File中搜索当前变量并新建为Map测量量

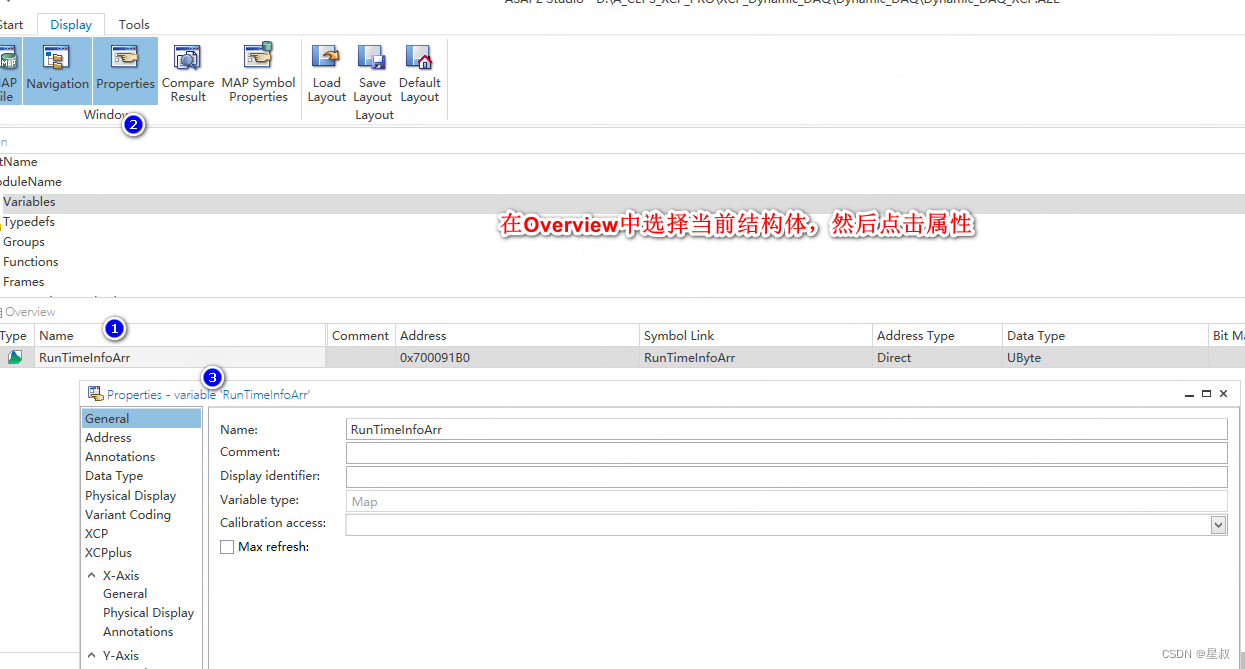

然后在Overview中选择当前结构体，选择属性Properties

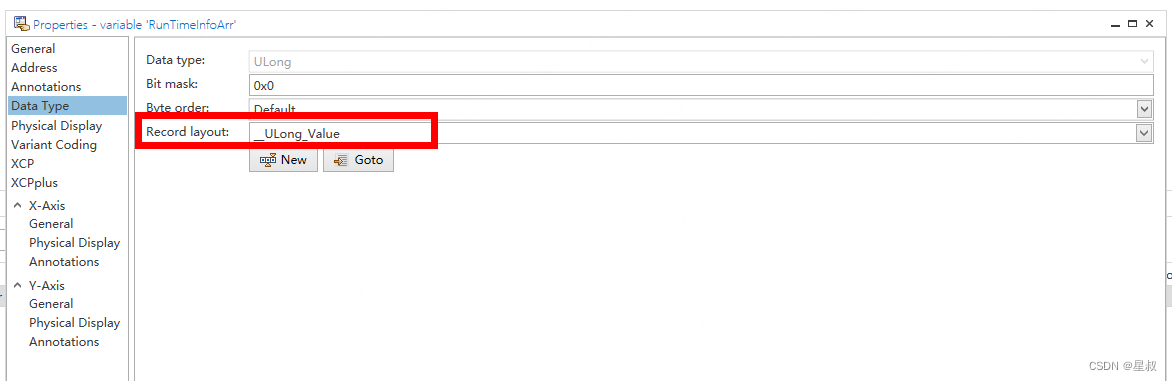

选择数据类型为Ulong，就是uint32类型

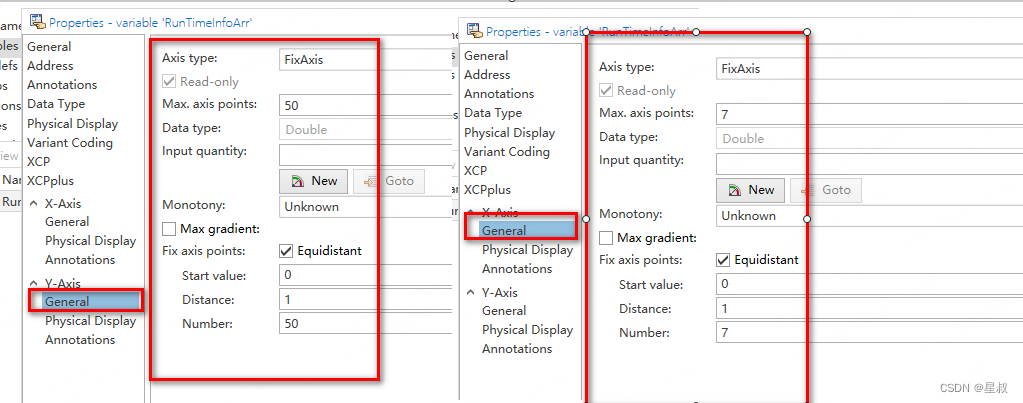

配置map解析的行和列的数据

完成后，
