相信大多机器人教师都利用行星齿轮系统搭建过模型,比如星球仪、旋转酒杯、福尔柯克轮、太阳神车等,但是否注意过他们的传动比呢?
在一次全国青少年机器人教师培训时我提出过这个问题,老师们都根据自己观察的现象得出了结论,但好像实际和想象有偏差,这里我就做一个统一的解答,在实际教学过程中老师们可根据学生实际水平进行讲解(严格讲这个知识属于大学机械原理教材里的内容)。
说到了传动比我在教学中习惯教学生数圈圈,因为传动比等于圈数比,这样避免了由于学生由于角度、速度、齿数的正比反比等知识没有了解从而影响教学的情况发生。
开干!

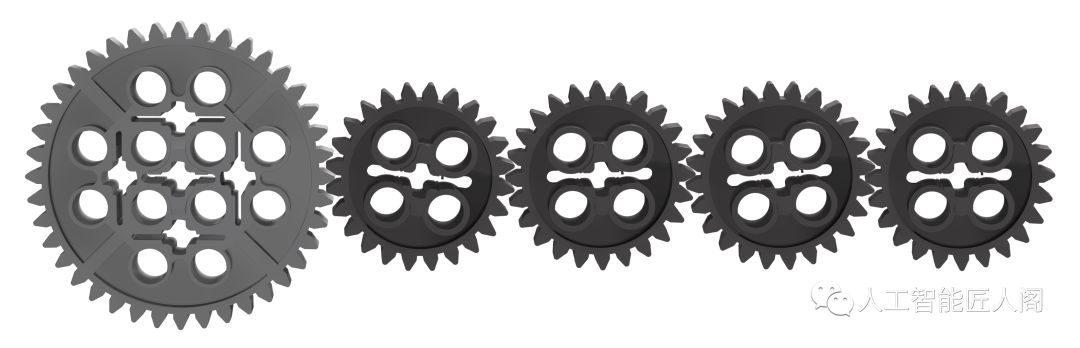

先整个齿轮组模型以便后面计算。这里用到了一个恒星齿轮(40齿齿轮),四个行星齿轮(24齿齿轮),行星架没有体现。

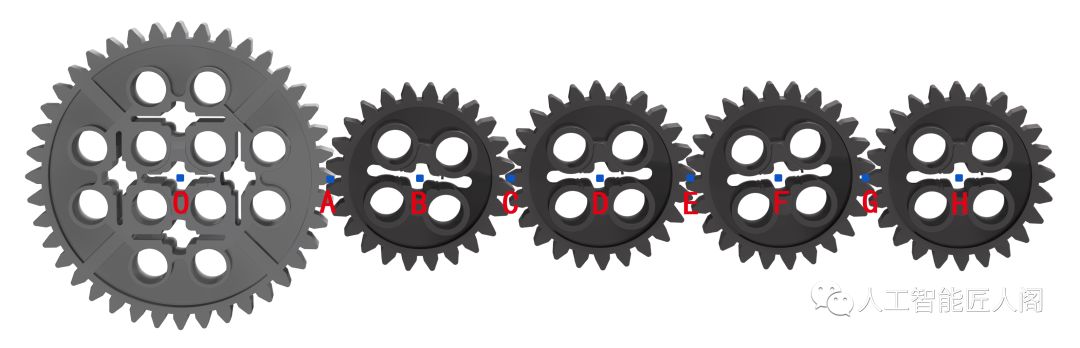

根据模型开始做标记,准备后面计算【说明:40齿齿轮半径为2.5个**单位,24齿齿轮为1.5个**单位】

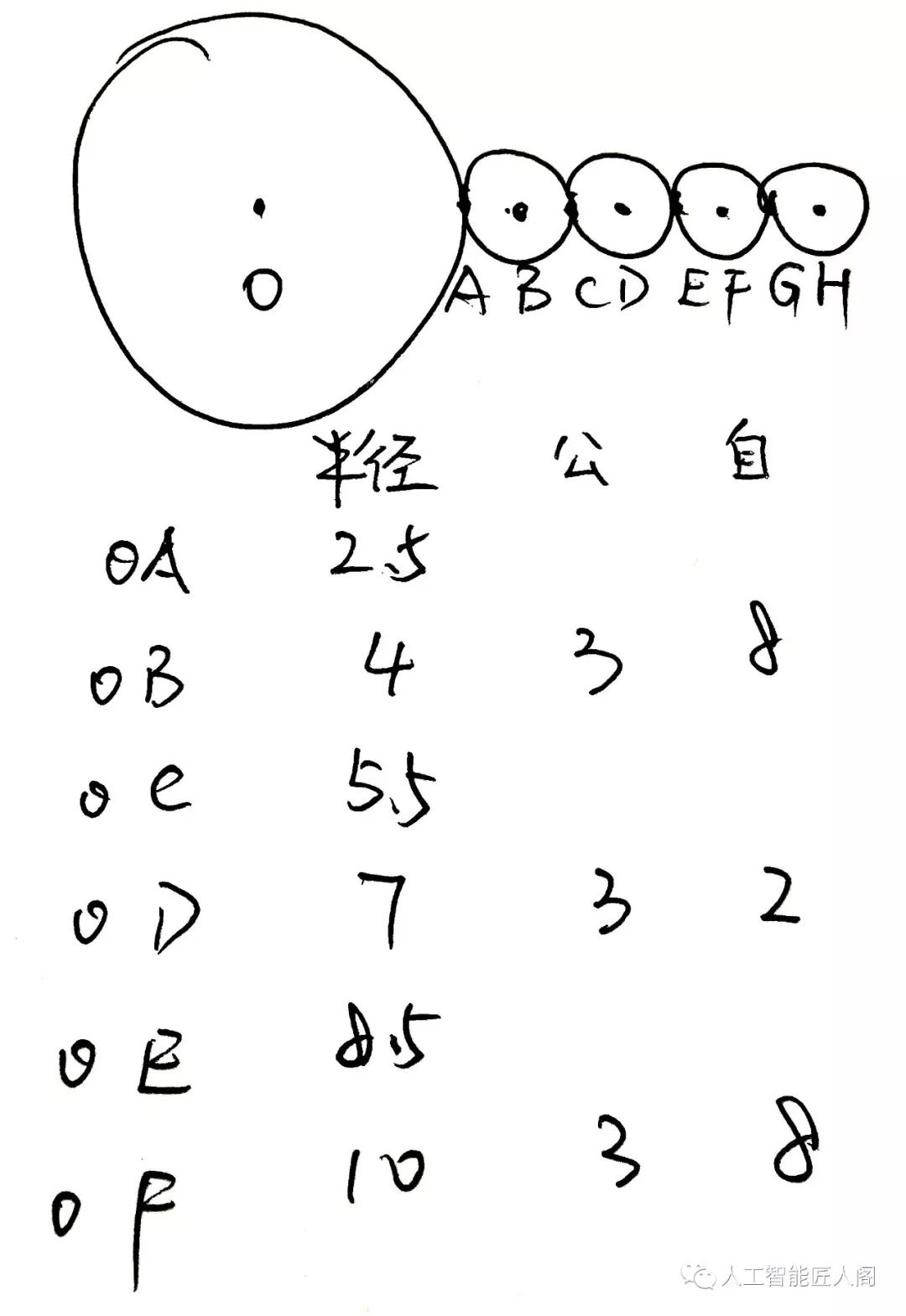

实际模型建好了,就开始画个草图并做好实际圈数标记,最终数值如下:
发现了一个问题,在行星齿轮系统中传动比与普通的一级传动完全不同,与太阳轮奇数相邻(隔)的行星轮【B、F】转动比偶数相隔的行星轮【D、H】要快。
那么这是什么原因呢?仔细观察你会发现B、F【以齿轮圆心命名齿轮名称】齿轮在转动过程中与行星架转动同向,所以会给齿轮的自转有一个促进作用,D、H则会因为行星架的转动对自转有一个反向作用。
假设行星架转动三圈也就是公转三圈,因此有以下算式【这里用到了周长公式l=2Πr】:

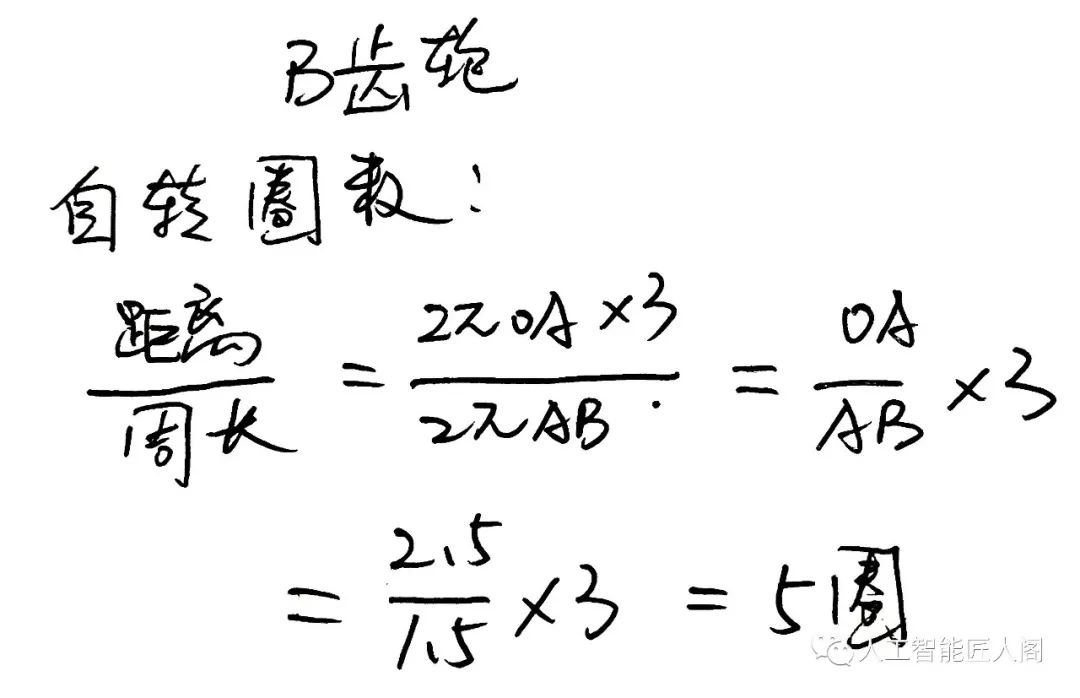

我们假设行星架没有转动,B齿轮只是绕O齿轮转了三圈,所以此时B齿轮自己转动了5圈,计算如下:
最终B齿轮自转圈数=自转圈数+公转圈数=5圈+3圈=8圈
F同理8圈
最终D齿轮自转圈数=自转圈数-公转圈数=5圈-3圈=2圈
H同理2圈

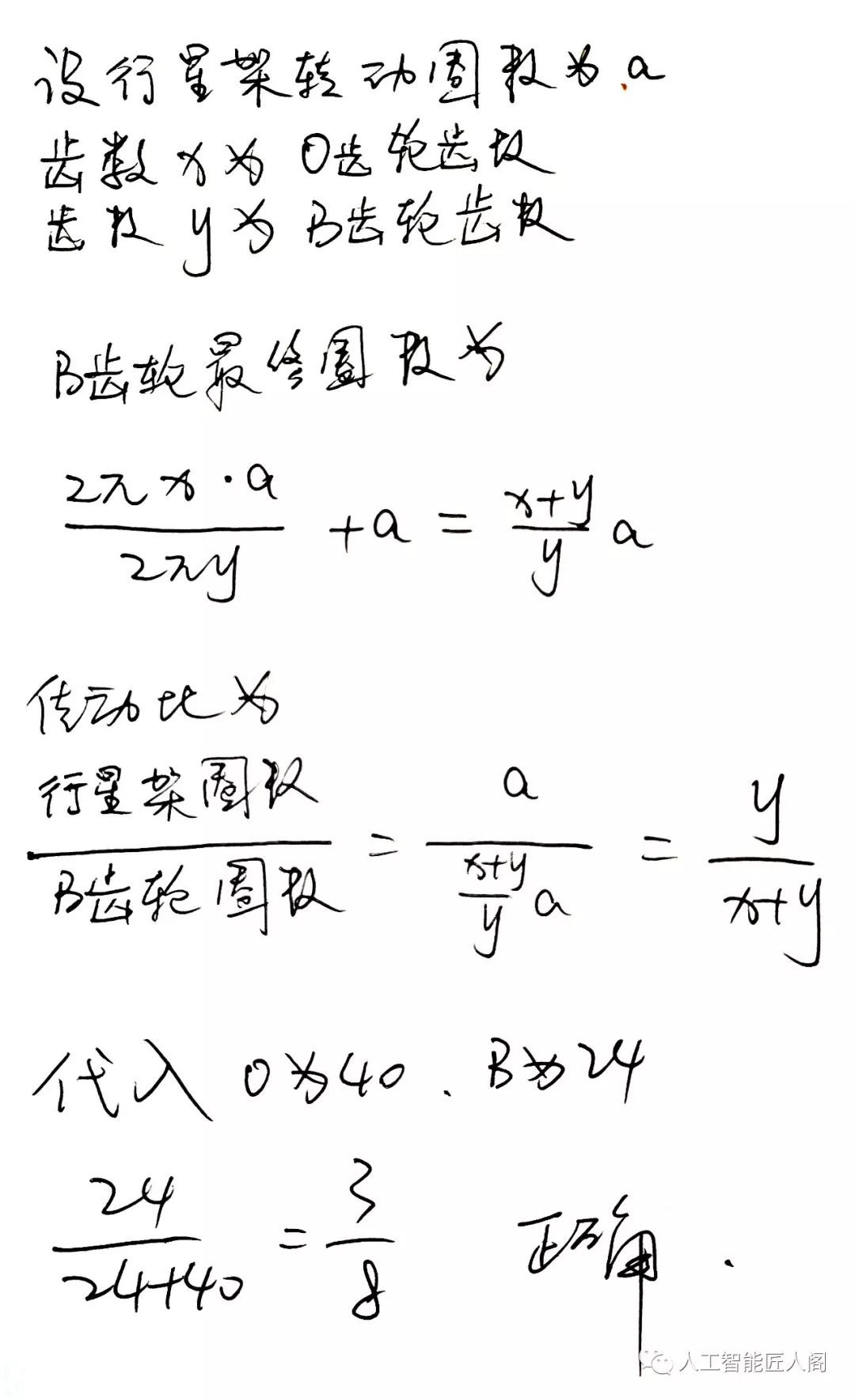

算完了,下面算一个万能公式,手稿如下:
自恋的我把前面的带入验证了一下,发现完全正确。
以圈会友,如有不妥,欢迎切磋。
