FPGA作业1:利用74138设计4-16译码器

最新推荐文章于 2025-04-01 22:11:59 发布

CheuGen54

最新推荐文章于 2025-04-01 22:11:59 发布

阅读量7.8k

点赞数 5

分类专栏： FPGA

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文链接：https://blog.csdn.net/weixin_40376722/article/details/78277476

版权

本文介绍了如何利用74138芯片设计一个4-16译码器。从创建工程到绘制电路图，再到输入管脚pin值并完成编译，接着详细讲解了仿真设计步骤，包括新建VWF文件、设置仿真时间和输入信号，最终展示并解析了仿真结果。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

1.首先，建立工程，新建BDF文件，在BDF文件中画出电路图，如图所示：这里写图片描述

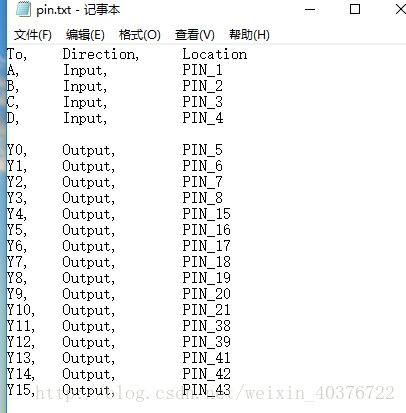

2.然后，新建文本文档，将各个管脚的pin值输入，如图：

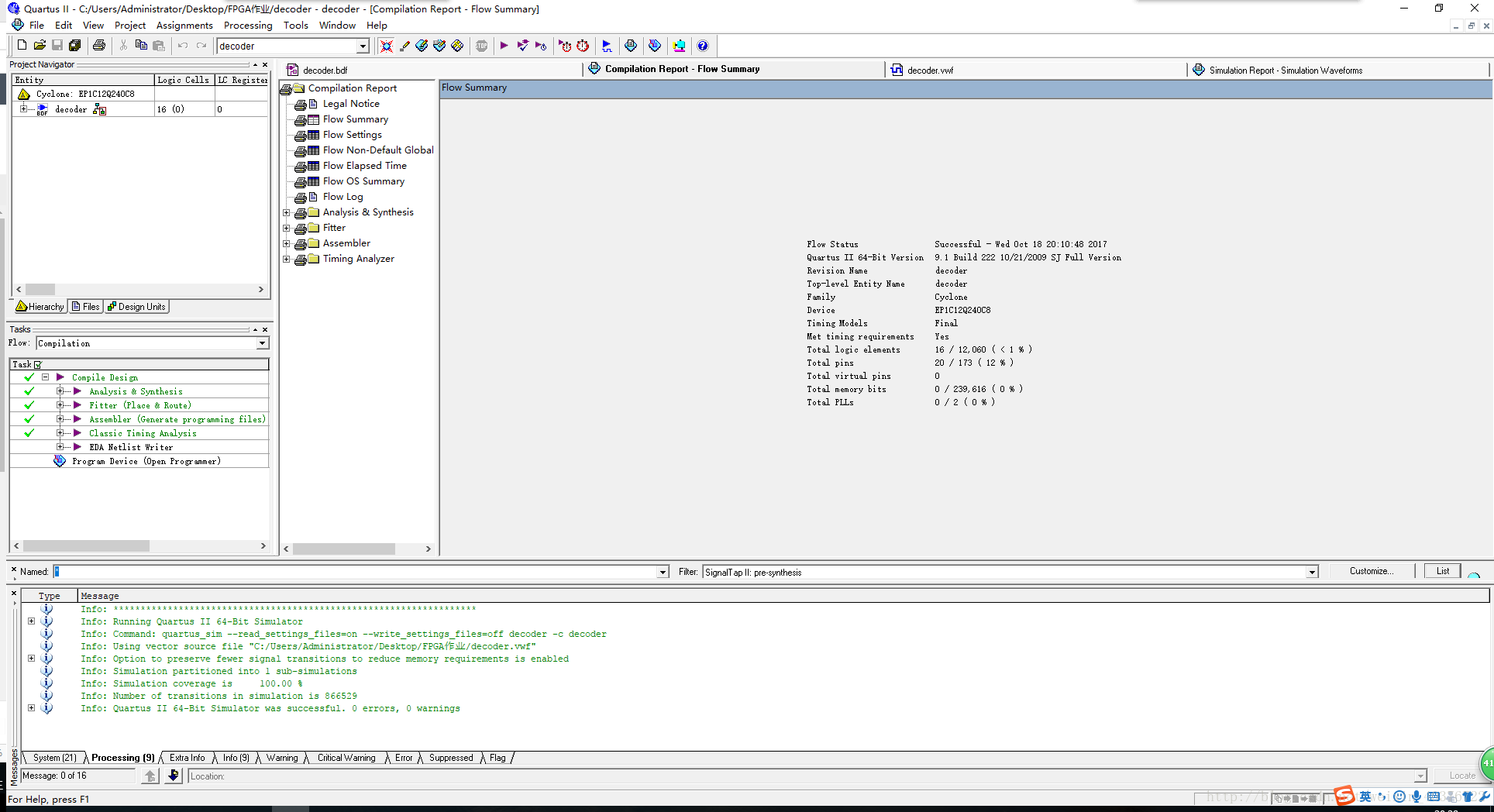

再将该文档导入到上述电路图中，点击start compilcation进行编译，得到如下结果：
3.最后，进行仿真设计，先新建一个VWF文件，再将node finder中的关键引脚拖至仿真区，设置好仿真时间以及输入信号&#
