LVDS接口(2)硬件设计

在这里插入图片描述

1.LVDS原理

在这里插入图片描述

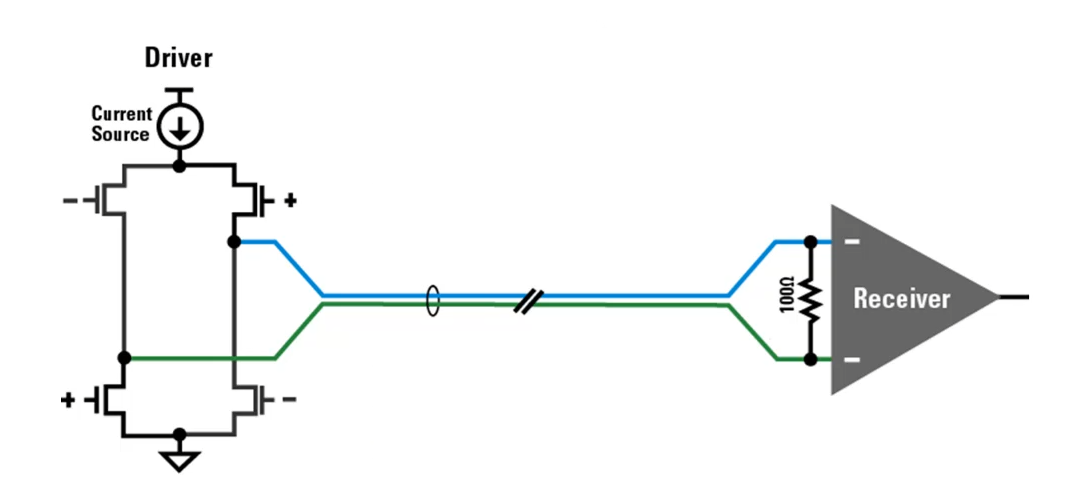

如上图所LVDS的工作原理示意图,其Driver驱动器由一个恒流源是LVDS发送端(通常为 3.5mA)驱动一对差分信号线组成。驱动状态会翻转就产生正负电压的变化,在接收端表现为01状态切换。在接收端有一个高的直流输入阻抗(几乎不会消耗电流),所以几乎全部的驱动电流将流经 100Ω的终端电阻在接收器输入端产生约 350mV 的电压。由于接收机只响应差分电压,因此同邻近信号线迹耦合的噪声被接收机视作共模调制,从而被拒绝。另外,由于两个差分对导体传导电流相等但极性相反,因此它们的磁场基本互相抵消,从而实现 EMI (Electro-Magnetic Interference)最小化。
