前言

就缺少一点动力，事情的就办好了。我拖了几周才开始学这个。

简单分段

需要的组件：

clock
constant
switch
relational
scope
sine wave

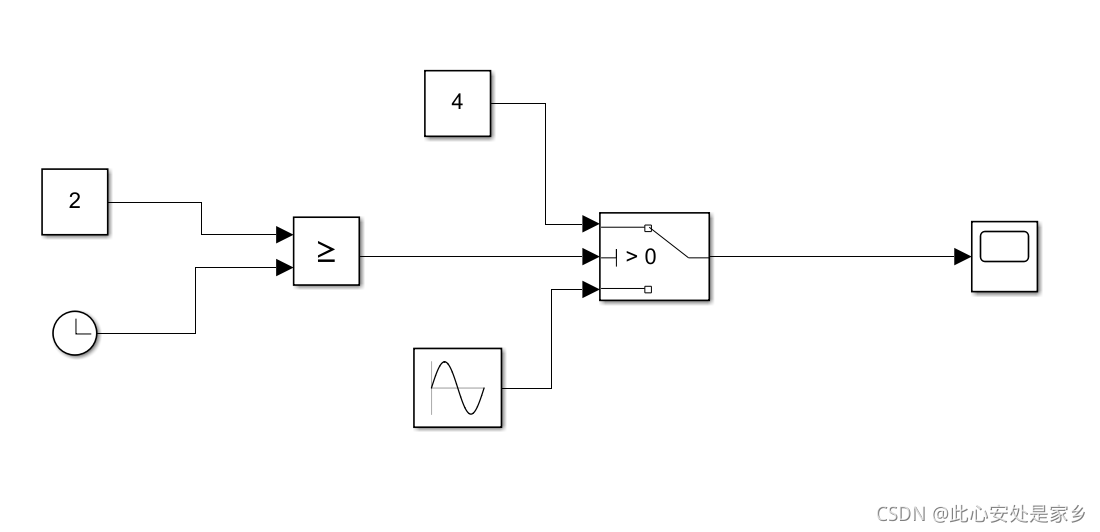

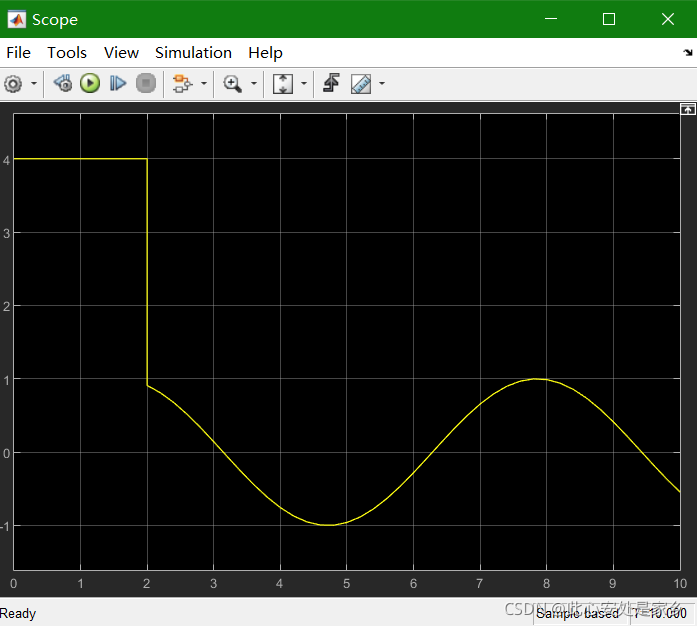

在这里插入图片描述
可以看出我的判断是接倒了。
在这里插入图片描述

门函数

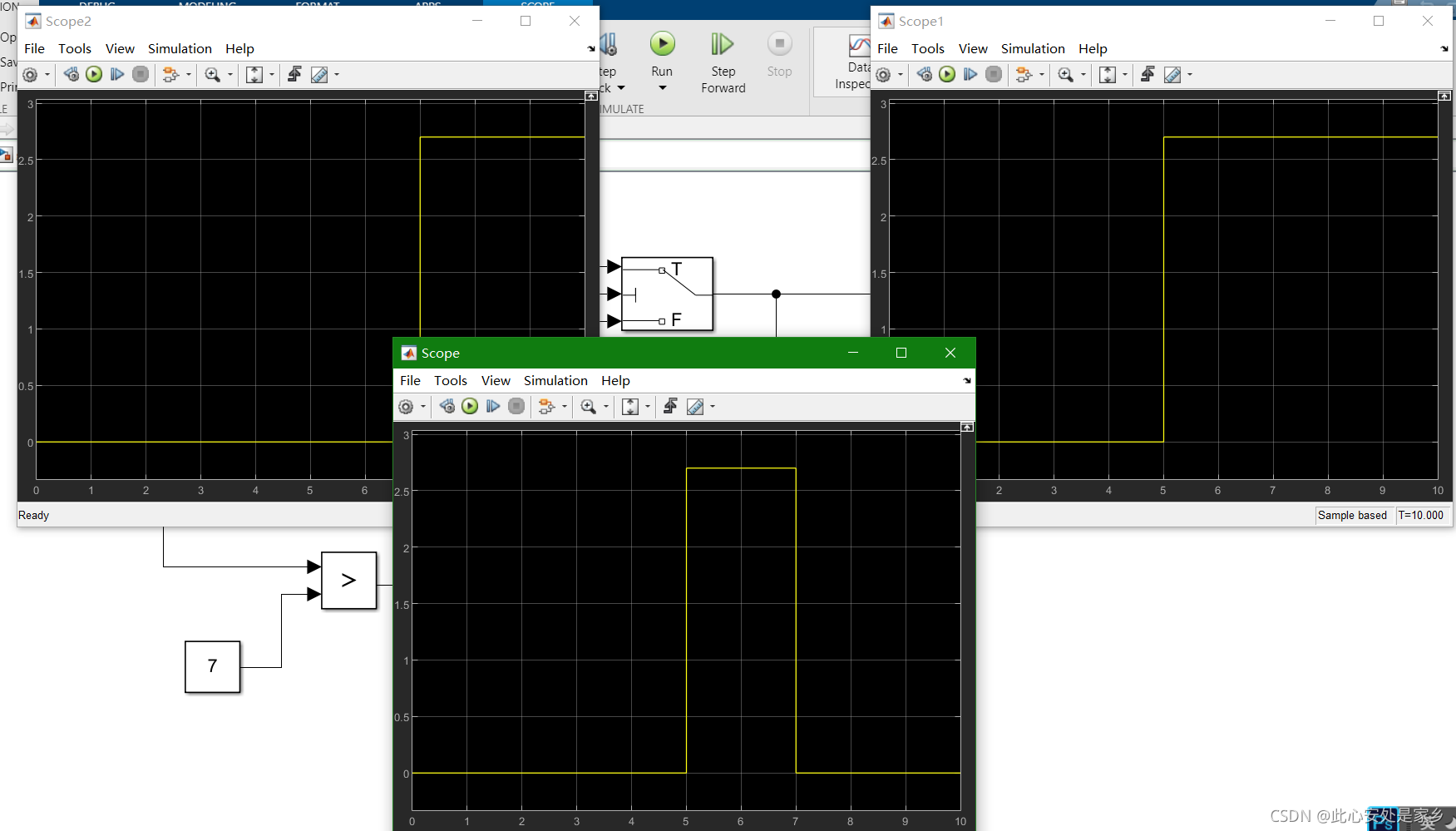

在这里插入图片描述

在这里插入图片描述

一段函数

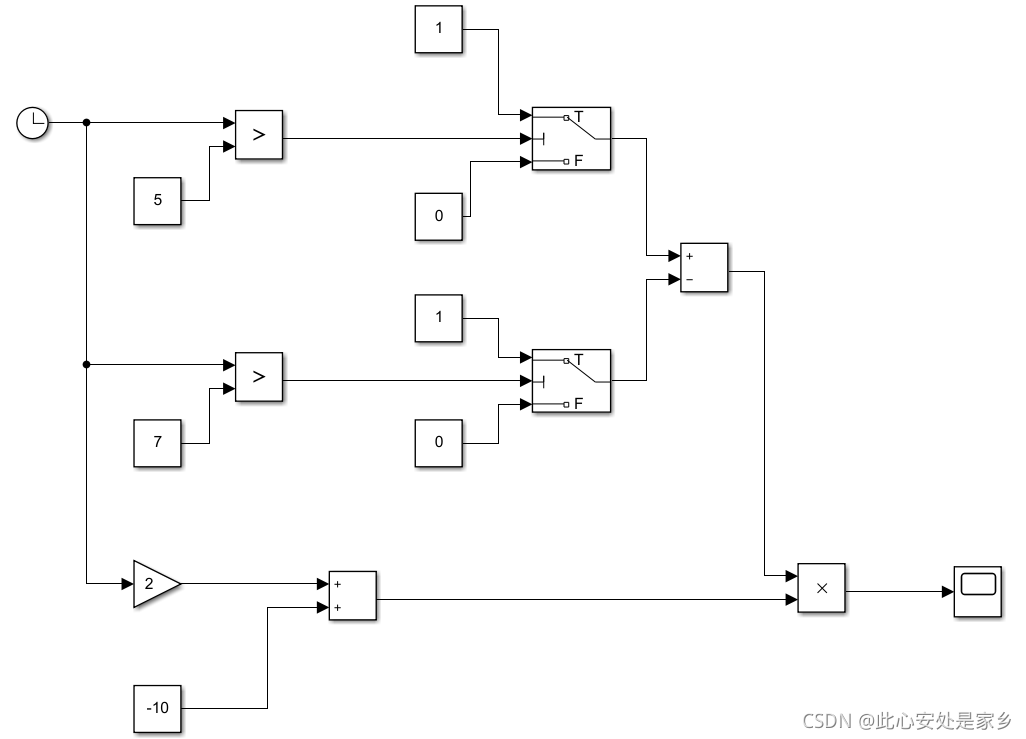

在这里插入图片描述

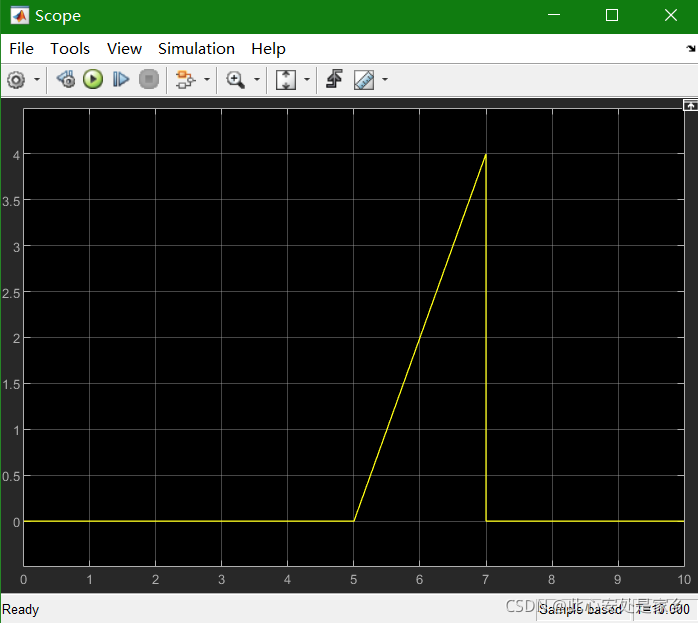

在这里插入图片描述

两段函数

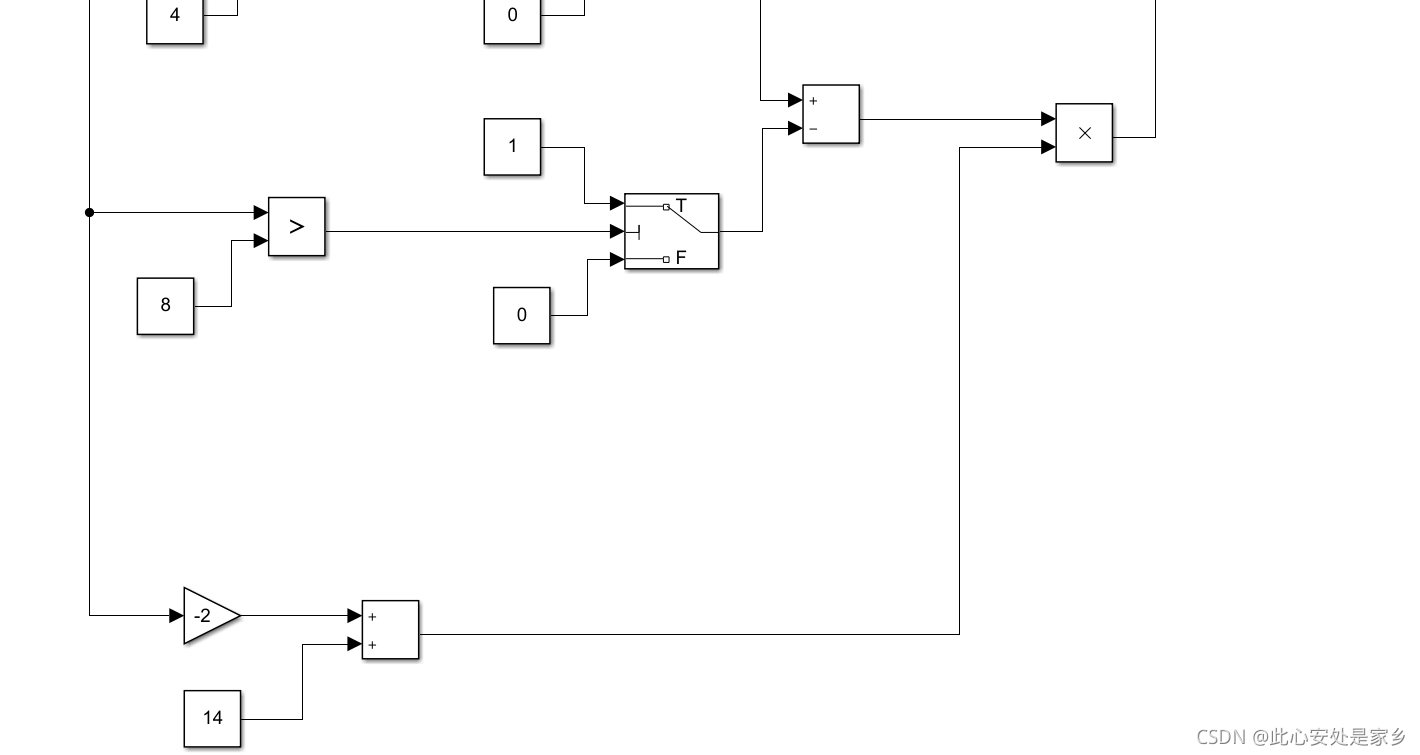

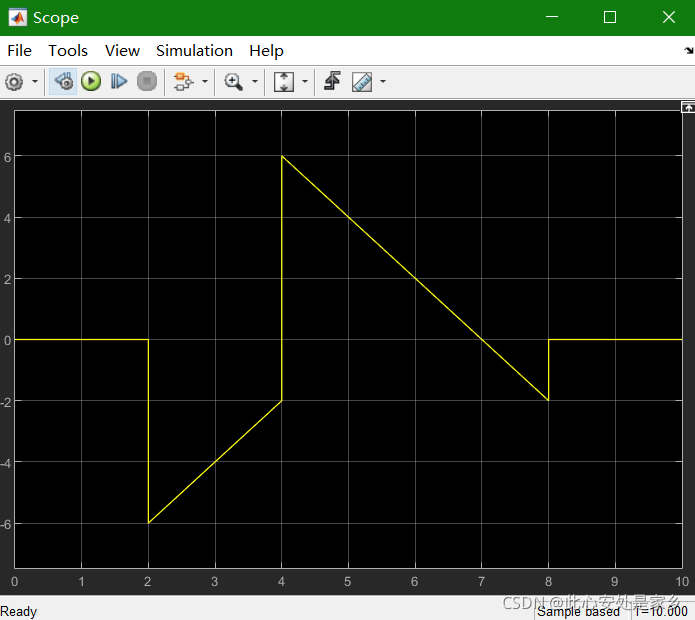

在这里插入图片描述

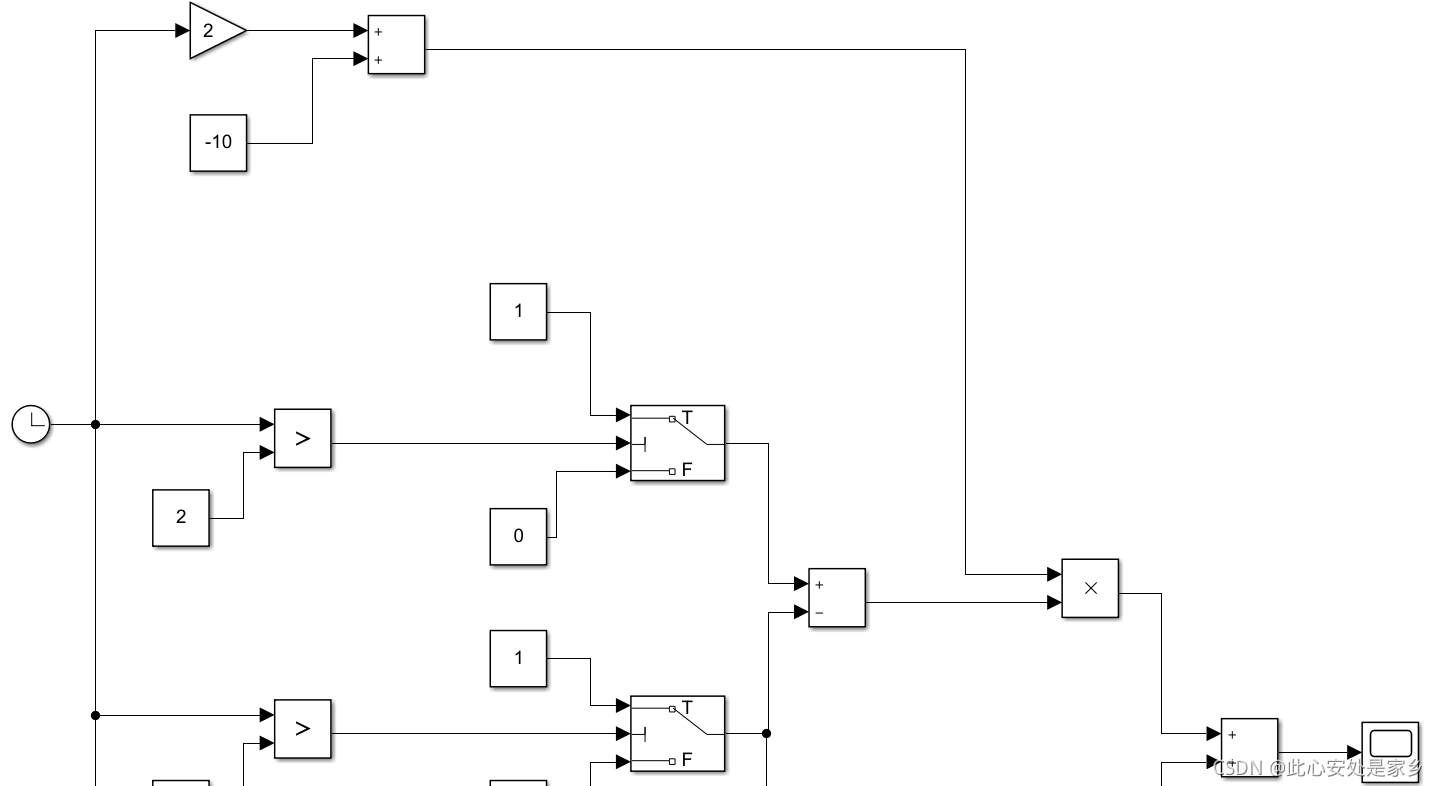

在这里插入图片描述
在这里插入图片描述
