并网逆变器学习笔记8---平衡桥（独立中线模块）控制

已于 2024-07-05 15:21:00 修改
阅读量4.2k 收藏 46
点赞数 12
文章标签： 学习 笔记
于 2024-01-31 16:36:36 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_41600109/article/details/135956799
版权
文章探讨了独立中线模块在三相四线制逆变器中的应用，针对中线电压脉动问题，提出了电感电流滞环控制和重复控制器两种方法。通过电感电流反馈和有源阻尼改进了控制策略，实现电压和电流双环控制，有效抑制了系统谐振峰。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

参考文献：《带独立中线模块的三相四线制逆变器中线电压脉动抑制方法》---赵文心

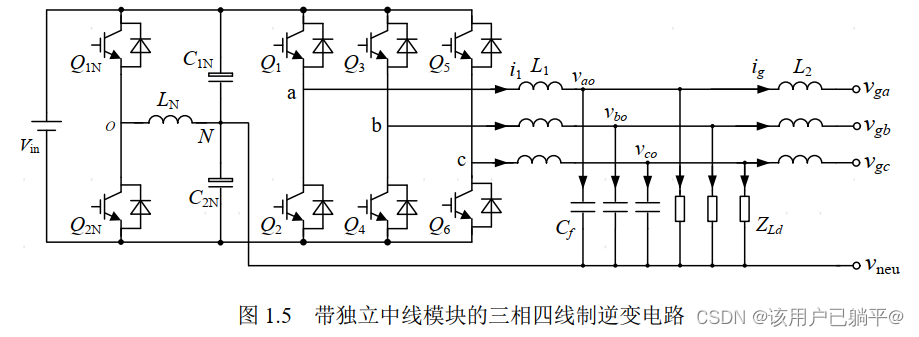

一、独立中线模块的三相四线拓扑

独立中线模块是控制中线电压恒为母线一半，同时为零序电流ineu提供通路。不平衡负载的零序电流会导致中线电压脉动，因此需要控制中线电压稳定。

二、独立中线模块常用控制方式

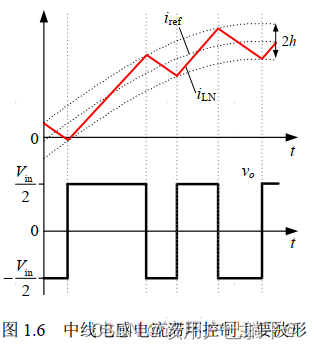

方案1：电感电流滞环

通过滞环，控制中线电流按照期望iref输出。保证电感电流围绕电流基准在一定范围内波动。
